Mitsubishi: техническое обслуживание автомобилей - часть 551





Электрооборудование двигателя

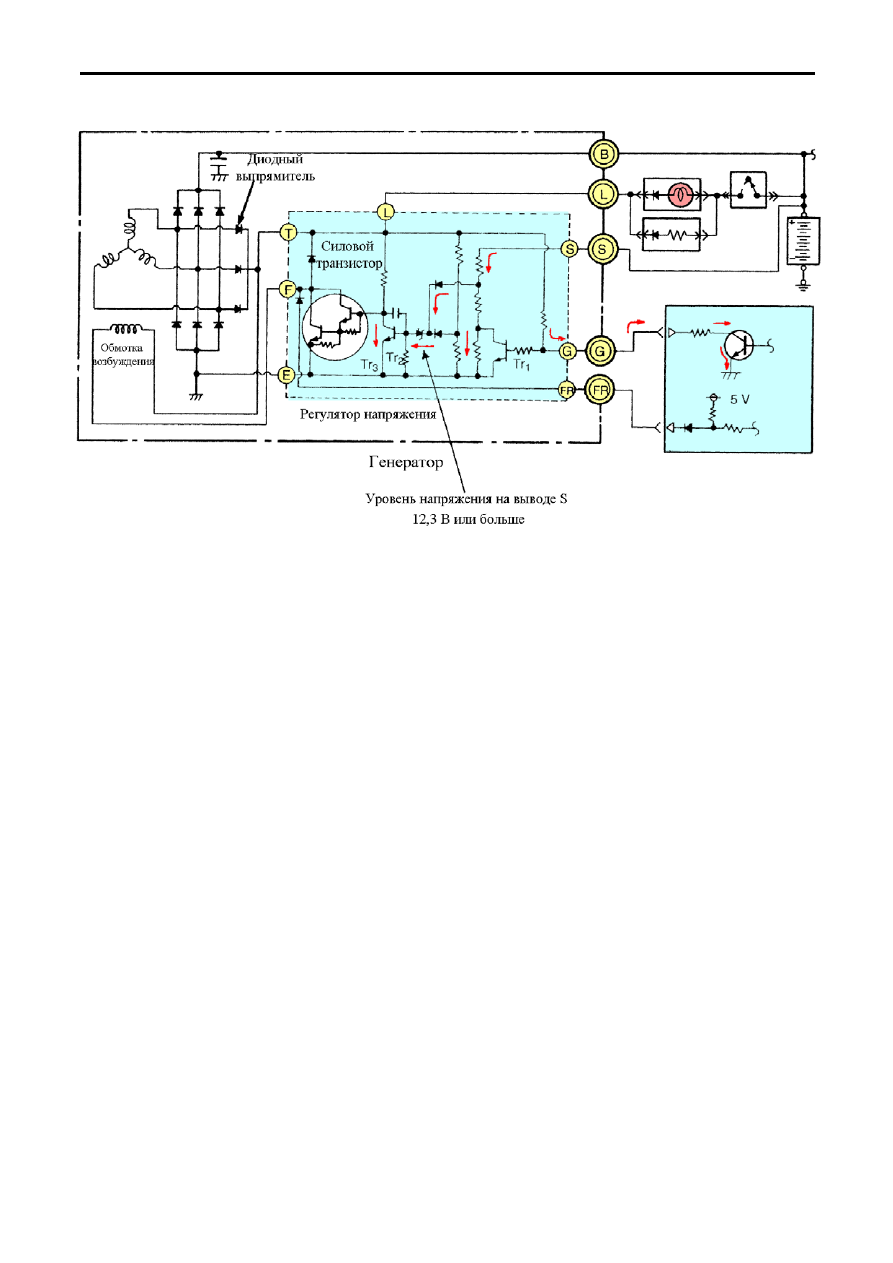

Engine-ECU



Рис. 2-18



Когда вывод G соединяется с «массой» (0% duty) и транзистор Tr

1

 закрывается. В этом

случае на диод Зенера через (верхний по схеме) диод подается напряжение с вывода S
(напряжение аккумулятора примерно 12,3 В). Управляющий транзистор Tr

открывается, а

силовой транзистор Tr

закрывается. Вследствие этого ток в обмотке возбуждения пропадает.





2 – 10

Электрооборудование двигателя

  Что такое duty control (ШИМ)?

Если к некоторому исполнительному механизму (например, электромагнитному клапану,

электродвигателю и др.) подается энергия, путём достаточно быстрого переключения между
состояниями “ON” и “OFF” то, изменяя длительность импульса    в течение, которого подаётся
напряжение питания можно управлять усилием, создаваемым этим механизмом. В
электротехнике для этого метода управления употребляют термин Duty Control
(Широтно-импульсная модуляция - ШИМ).



ON

(Транзистор: ON)

ON

(Транзистор: ON)

OFF

(Транзистор: OFF)

OFF

(Транзистор: OFF)

T

ON



ON

(Транзистор: ON)

OFF

(Транзистор: OFF)

T

OFF

T

OFF

ON

T

OFF

T

ON



























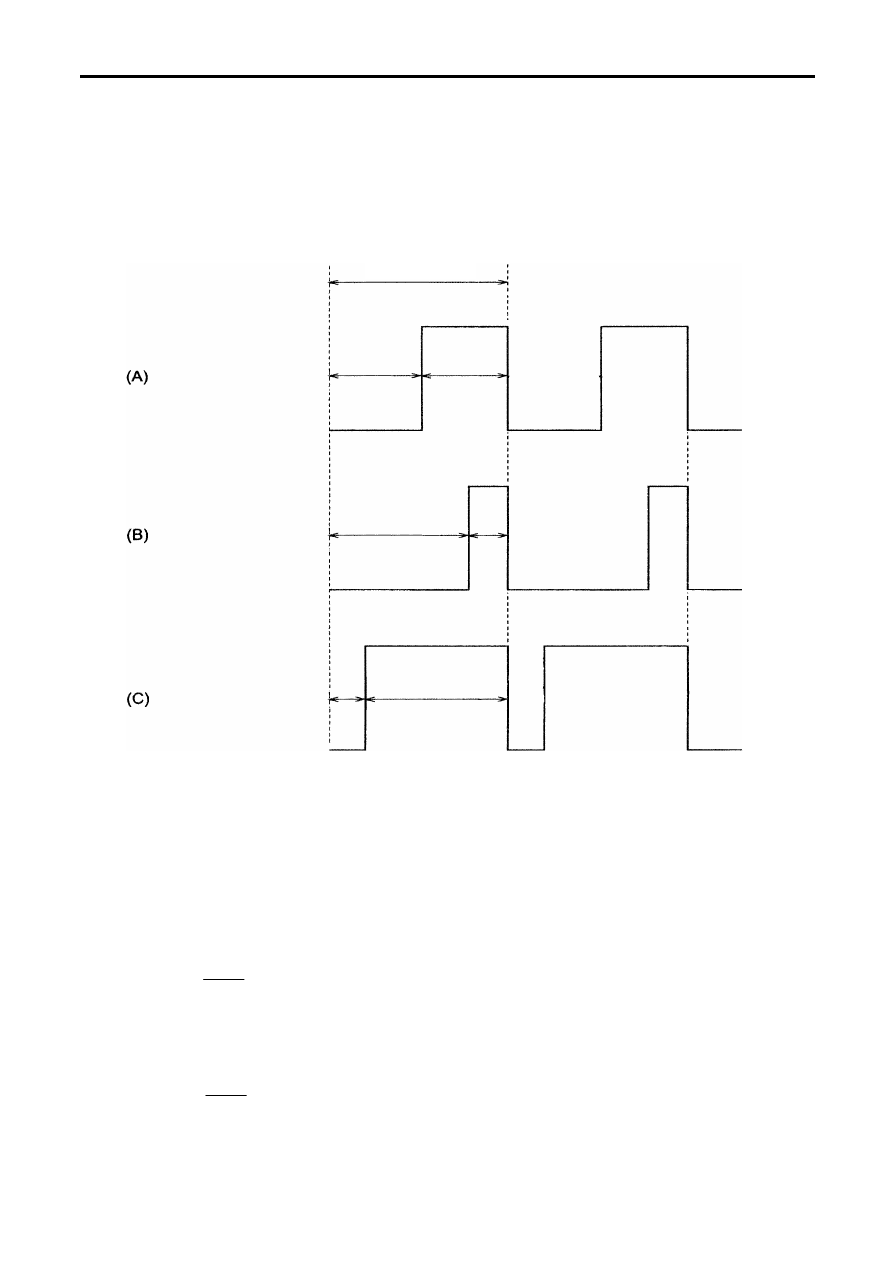

Рис. 2-19 Duty control (напряжение на выводе G)



На рисунке показано напряжение на выводе G генератора. Когда транзистор закрыт, то

напряжение на выводе G будет высокого уровня, а когда открыт, то низкого. Возможны три
различных случая (A), (B) и (C), когда длительность ON и OFF периодов одинаковая,
длительность ON периода больше периода OFF и когда длительность ON периода меньше
периода OFF.

Соотношение между периодами характеризуется коэффициентом заполнения (duty

atio):

r



    Duty ratio =        x 100 (%)

T

ON







      (ON duty)

Коэффициент заполнения, рассчитанный на основе времени выключенного состояния
называется OFF duty.


    Duty ratio =        x 100 (%)

T

OFF



        (OFF duty)




2 – 11



Электрооборудование двигателя

 (8)  Разборка и сборка (WM раздел 16 «Электрооборудование двигателя»)

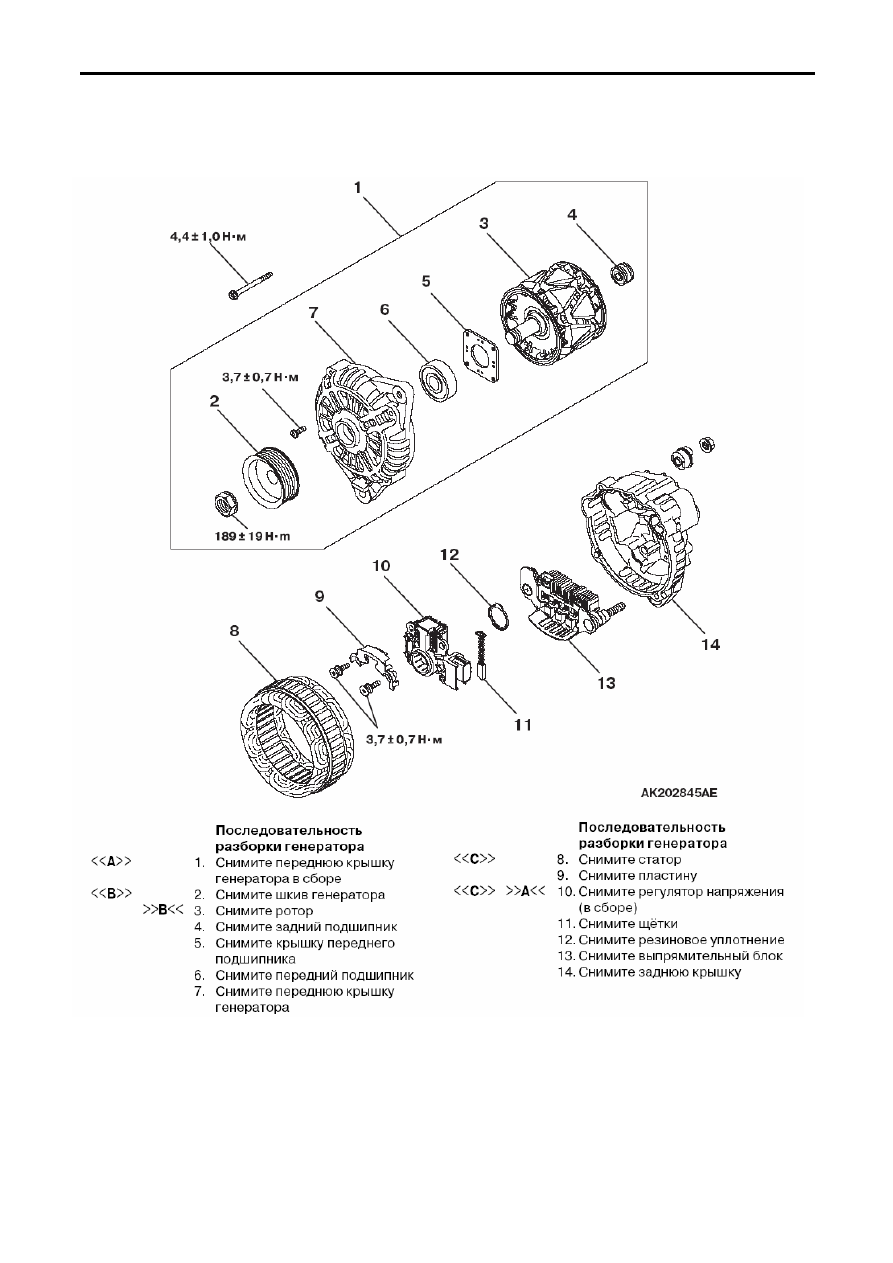

 (a)  Генератор бензинового двигателя












































Рис. 2-20

(V ribbed belt)



2 – 12

Электрооборудование двигателя

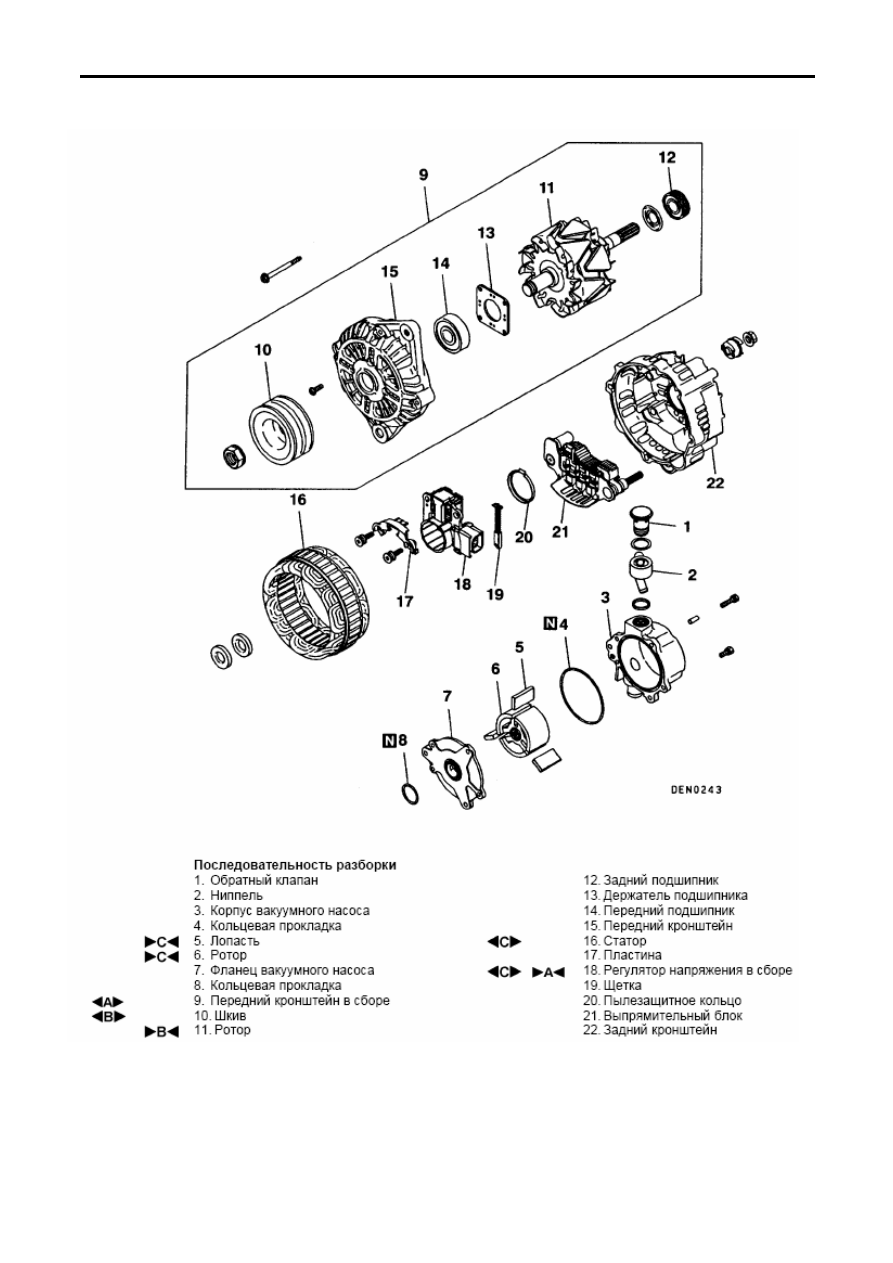

(b)

Генератор дизельного двигателя
















































Рис. 2-21







2 – 13
