Основы электротехники и электроники





1 – 34

(4)

Измерение силы постоянного тока

Амперметр измеряет силу тока текущего по цепи. Его подсоединяют так, чтобы этот ток

протекал через него, т.е. последовательно с нагрузкой в разрыв цепи.

Его внутреннее сопротивление должно быть возможно минимальным (в идеале равно

0).Если его по ошибке включить не последовательно, а параллельно нагрузке, последствия
могут быть разрушительными. Через амперметр потечёт большой ток, который может
повредить прибор и оплавить изоляцию измерительных проводов.

Запомните!

Амперметр подключается последовательно с нагрузкой в разрыв цепи.

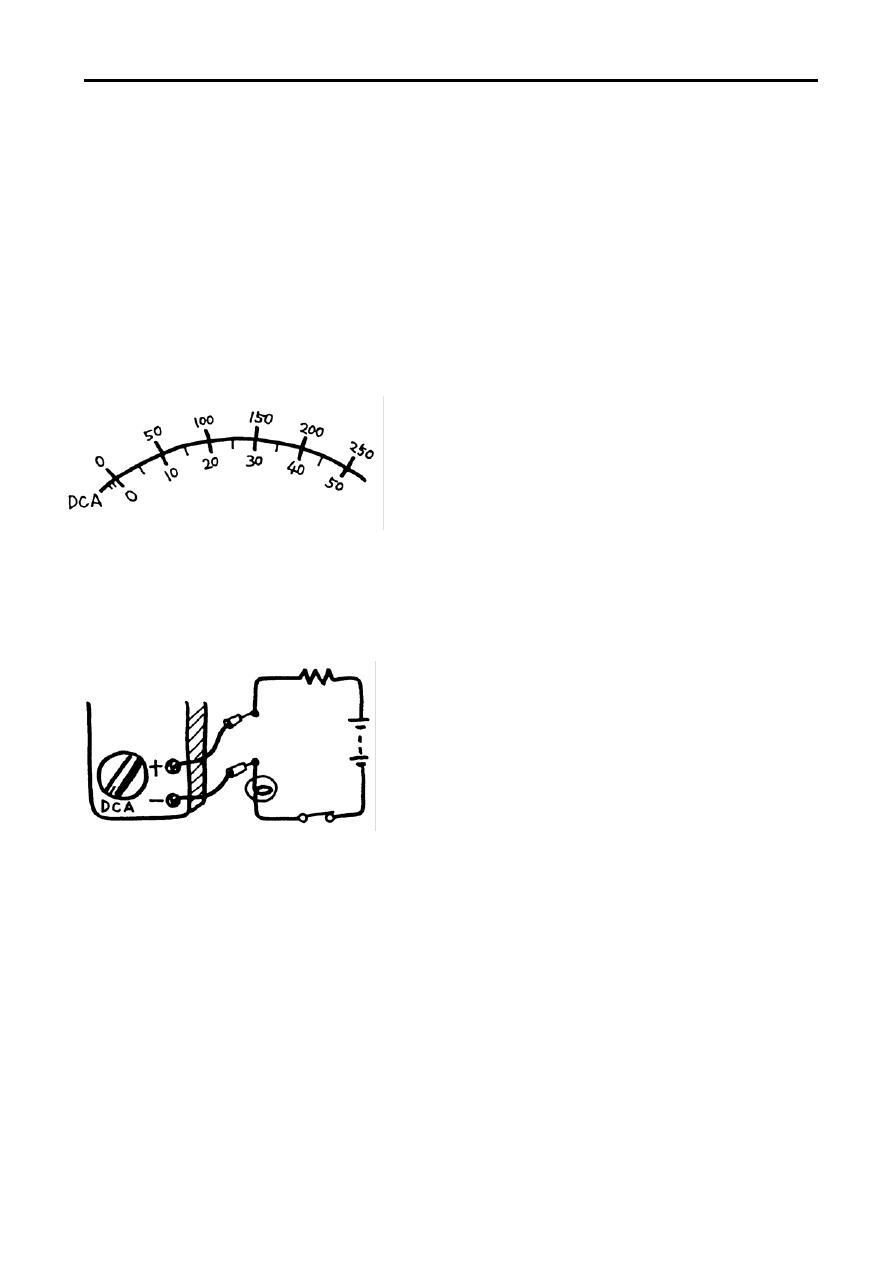

(a)  Аналоговый мультиметр


1. Установите переключатель на необходимый

диапазон измерения силы постоянного тока (DC, А).

5.  Разорвите измеряемую цепь и подключите

чёрный измерительный провод к проводу с низким
потенциалом, а красный измерительный провод - к
проводу с высоким потенциалом.

6.  Считайте показания прибора по отклонению

стрелки, по шкале силы постоянного тока.


Пример считывания показаний:
Диапазон 0,5 А: Для получения действительного

значения тока в амперах умножьте показания на шкале
0-50 на 0,01.

Диапазон 25 мА: Для получения действительного

значения тока в миллиамперах умножьте показания на
шкале 0-250 на 0,1.

Диапазон 50мкА: Непосредственно считайте

показания в микроамперах на шкале 0-50



(b)  Цифровой мультиметр


1. Установите выключатель тестера в положение

“Включено”.

4.  Разорвите измеряемую цепь и подключите

чёрный измерительный провод к проводу с низким
потенциалом, а красный измерительный провод - к
проводу с высоким потенциалом.

Рис. 1-71

5.  При чтении показаний обратите внимание на

положение точки, разделяющей целую и дробную части
десятичного числа.








Основы электротехники и электроники







1 – 35



17. Аккумуляторная батарея



(1)  Общие сведения



Аккумуляторная батарея используется в качестве источника электропитания стартера

двигателя, системы зажигания, различных осветительных и других электрических систем.
Аккумуляторная батарея накапливает электричество в виде химической энергии и разряжаясь,
отдаёт при необходимости химическую энергию в виде электричества, снабжая им отдельные
электрические системы. Для компенсации потери энергии при разряде аккумуляторной батареи
к ней от дополнительного источника (генератора) подводится    (для подзарядки) электрический
ток, накапливаемый в аккумуляторной батарее в виде химической энергии. В аккумуляторной
батарее непрерывно повторяются эти циклы разряда и заряда. В качестве автомобильных
аккумуляторных батарей используются свинцово-кислотные, обеспечивающие большой ток при
пуске двигателя.

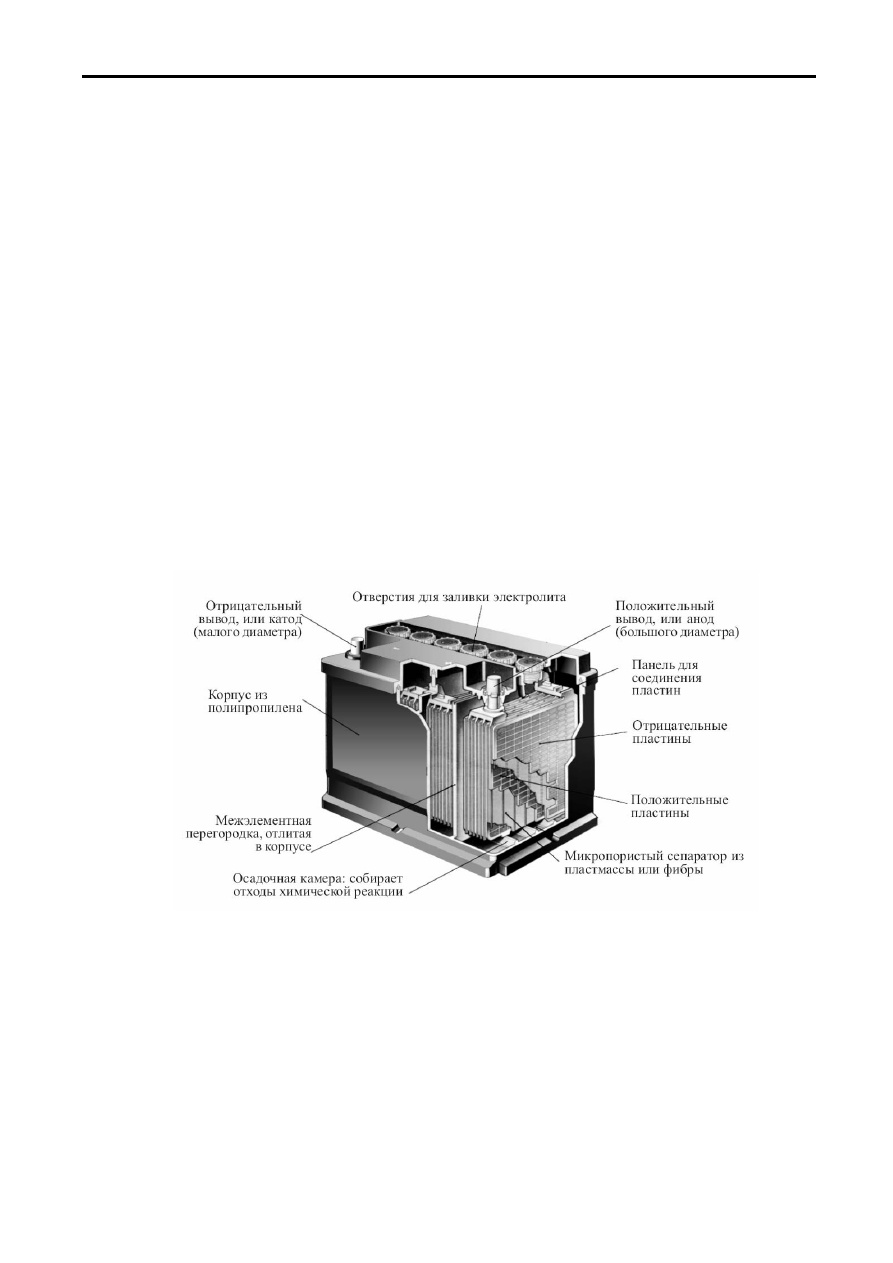

(2)  Конструкция



Любая автомобильная батарея состоит из корпуса разделенного на шесть изолированных

ячеек – банок, каждая из которых является источником напряжения порядка 2,1 В. Банка состоит
из набора положительных и отрицательных пластин, отделенных друг от друга сепараторами,
погруженных в электролит (раствор серной кислоты в дистиллированной воде).
Последовательное соединение шести банок и дает батарею с напряжением порядка 12,6-12,8 В.























Рис. 1-72

Основы электротехники и электроники





1 – 36

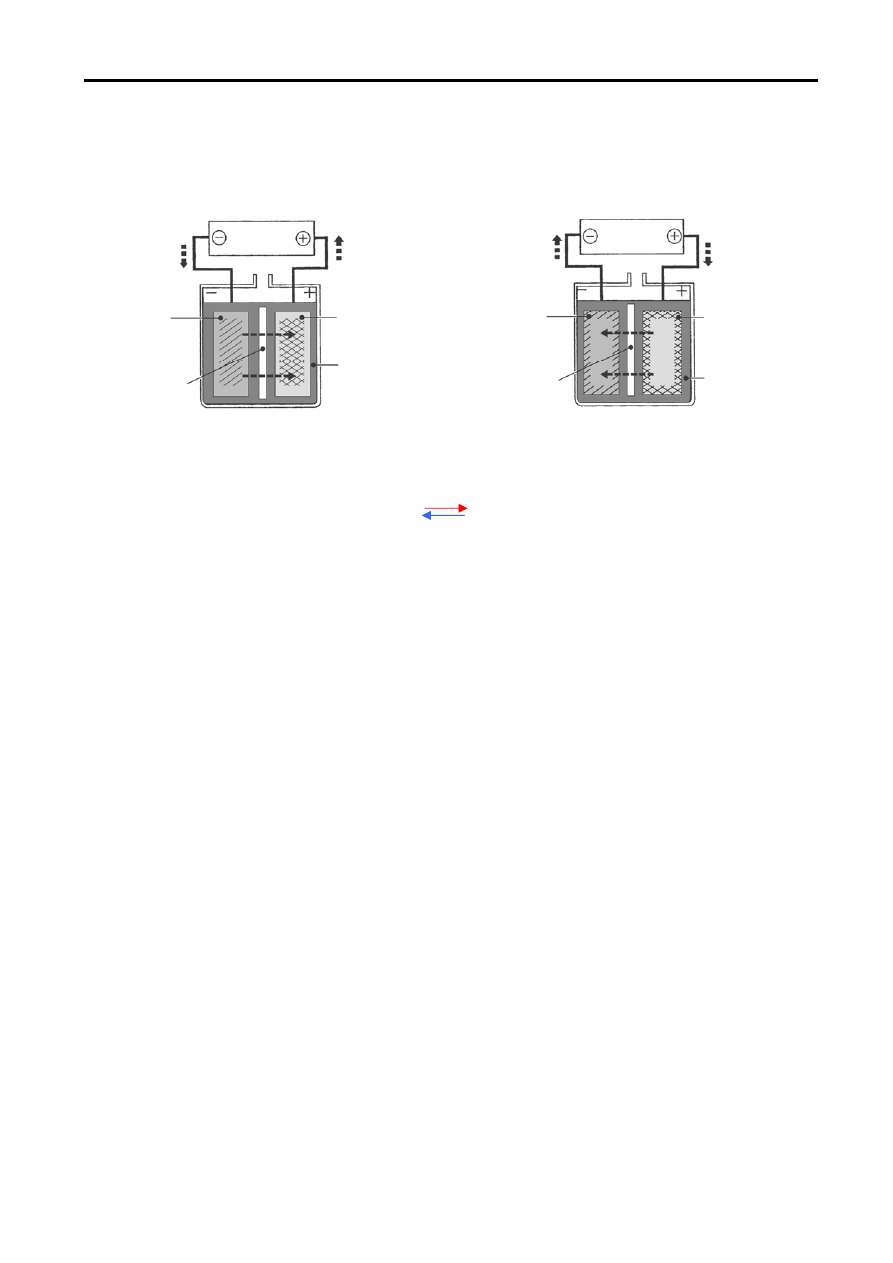

(3)  Принцип работы



При разряде и заряде батареи происходят следующие химические реакции.






Разряд

Заряд




Ток разряда

Генератор

Нагрузка

Ток заряда







Отрицательные

пластины

Положительные

пластины

Отрицательные

пластины

Положительные

пластины









Электролит

(серная кислота +

вода)



Электролит

Сепаратор

Сепаратор








Рис. 1-73



(a)

Разряд



(b)

 Заряд





Положительные

пластины



Электролит



Отрицательные

пластины

Отрицательные

пластины

Положительные

пластины



Электролит

Заряд



Разряд

+ 2H

PbSO

4

2

O + PbSO

PbO

+

2H

4

2

2

SO

+ Pb

4

























Как видно из формулы, при разряде батареи (стрелка влево) происходит взаимодействие

активной массы положительных и отрицательных пластин    с электролитом, в результате чего
образуется сульфат свинца, осаждающийся на поверхности пластин и вода. В итоге плотность
электролита уменьшается.

При заряде аккумулятора от внешнего источника происходят обратные процессы (стрелка

вправо), что приводит к восстановлению на отрицательных электродах чистого свинца, а    на
положительных – диоксида свинца и образованию кислоты. В итоге плотность электролита
увеличивается.

Поэтому, измерив, плотность электролита можно определить степень его заряженности.




(4)  Типы батарей



На каждой батарее в соответствии с требованиями международных стандартов должна быть

маркировка, содержащая информацию о ее напряжении, номинальной емкости, назначении и
конструктивном исполнении.

Обозначения основных характеристик на батареях различных производителей отличаются друг

от друга. В Европе руководствуются промышленным стандартом Германии DIN 43539 и новым
единым стандартом En-60095-1/93. Батареи американских производителей испытываются по
требованию стандарта SAE J537g, который включен в международный стандарт BCI.
Японские аккумуляторные батареи испытываются по внутреннему стандарту JIS (Japanese
Industrial Standards).





Основы электротехники и электроники







1 – 37



<Пример>
     55   D   26   R – MF




Особенности



    MF: Необслуживаемая



    LM: Малообслуживаемая




Расположение клемм




No symbol

R L






Длина

19: 187 mm

26: 260 mm

51: 505 mm or 508 mm



20: 197 mm

31: 306 mm

52: 521 mm



24: 238 mm

41: 410 mm





Форм-фактор (ширина х высота корпуса)



A: 127 mm x 162 mm

F: 182 mm x 213 mm

B: 129 mm x 203 mm

G: 222 mm x 213 mm



D: 173 mm x 204 mm

H: 278 mm x 220 mm



E: 176 mm x 213 mm



Емкость батареи (Это число не указывает емкость в А ч, а является

характеристикой учитывающей емкость и ток холодной прокрутки)







Размеры (мм)

Емкость

Тип

Высота

корпуса

(Ач /5-часовой)

Общая высота

Ширина

Длина

28B17L

24

167

34B17L

127

27

34B19L

187

38B20L

197 28

227 203

46B24L

129

238 36

55B24L
50D20L

202 40

55D23L

48

65D23L

232

75D23L
75D26L

52

225 204  173

260

80D26L

55

95D31L

306 64

115E41L

88

234 176

410

130E41L

92

115F51

96

182 505

145F51

112

145G51

120

213

165G51

136

257

222 508

195G51

140

190H52

160

270 220  278  521

245H52

176
