Основы электротехники и электроники





1 – 26
















Рис. 1-55






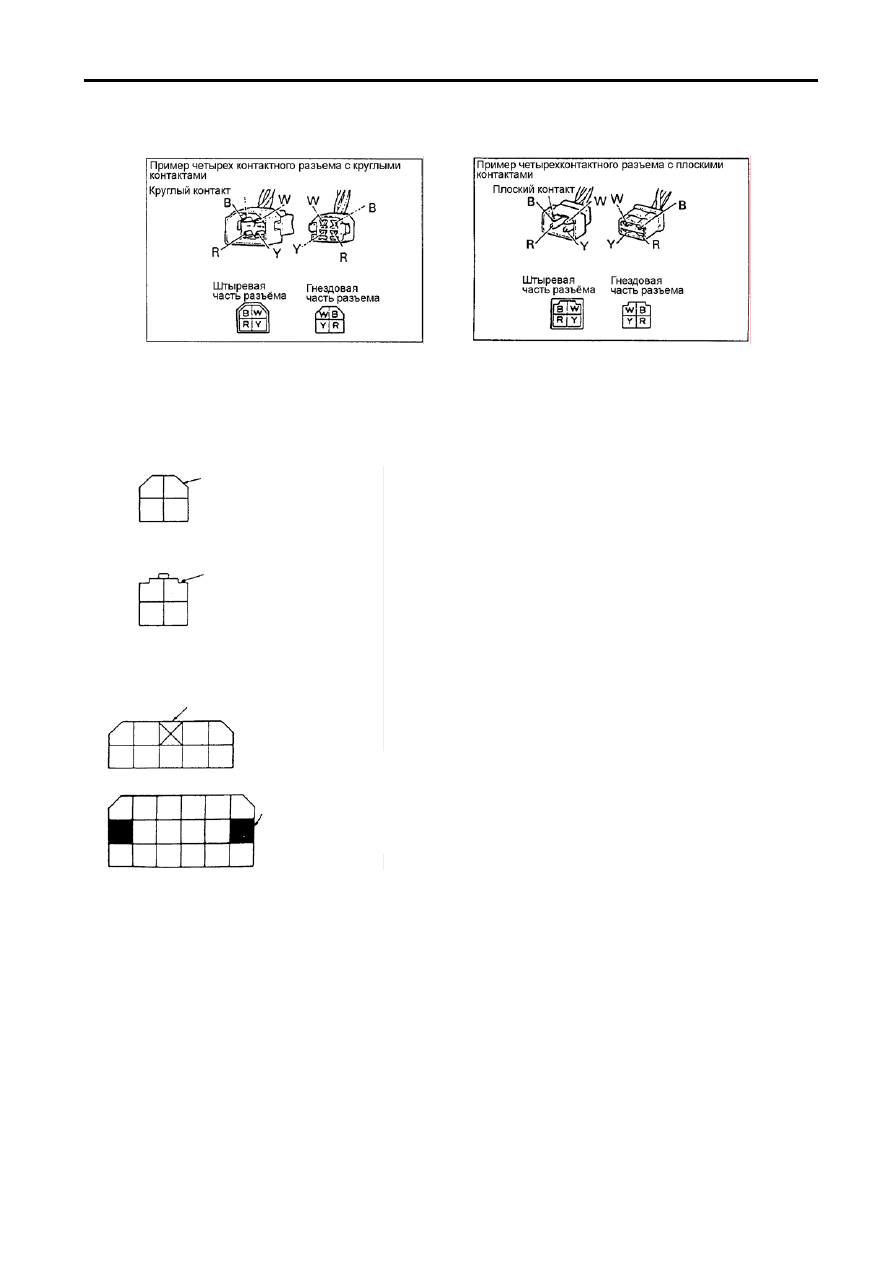

•  Обозначение формы контактов


Скошенные углы на изображении разъёма

указывают, что в нем используются круглые
контакты, а уступы на месте углов указывают, что
контакты плоские. Исключение составляет
изображение разъёма со скошенными углами и с
одним гнездом, обозначенным значком в виде
креста, который означает, что разъем имеет
плоские контакты малого размера. В этом случае
значок в виде креста обозначает расположение
ключа, предотвращающего установку разъёма в
неправильном положении.



Отсутствие гнезда также

обозначает расположение такого ключа.

Скошенные по диагонали

углы

(разъём с круглыми

контактами)

Уступы на углах

(разъём с плоскими

контактами)

Расположение ключа,

предотвращающего неправильную

установку разъёма ( плоские

контакты малого размера)

Расположение

ключа,

предотвращающего

неправильную

установку разъёма

(круглые контакты)

•  Число контактов в разъёме


Число квадратов на изображении разъёма

соответствует числу его контактов. Квадраты с
крестиком или с заливкой не учитываются при
счёте номеров контактов. На показанном слева
примере общее число гнёзд - квадратов составляет
18, однако реальное число контактов разъёма
равно 16, т.к. 2 квадрата на рисунке выделены
тёмным тоном.

Рис. 1-56














Основы электротехники и электроники







1 – 27





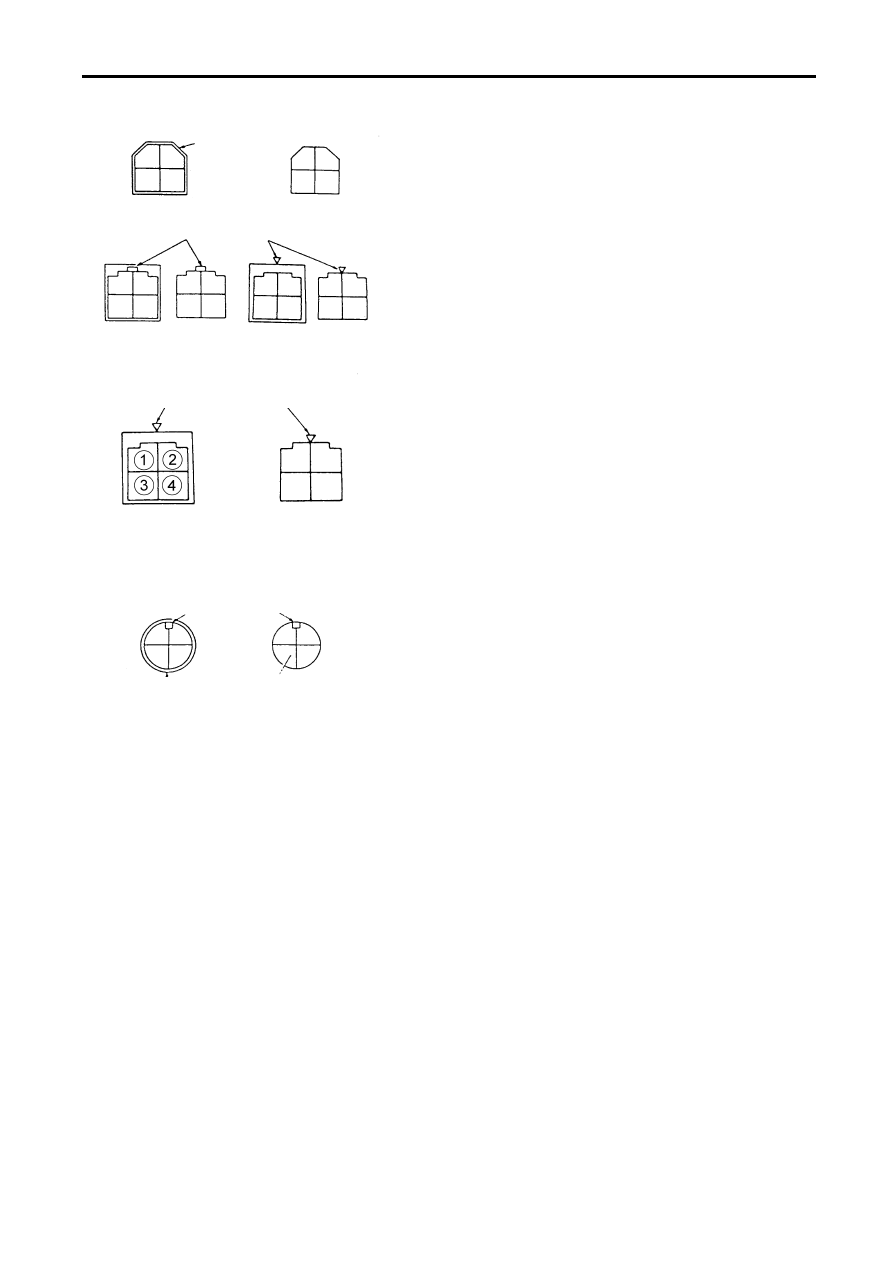

Герметизированный разъём с фиксатором

Выступ обозначает  разъём с

фиксатором

(герметизированный разъём)

Выступ обозначает  разъём с

фиксатором

Штыревая часть

разъёма

Гнездовая часть

разъёма

Двойная

линия

•  Обозначения контактов (штыри, гнёзда)


Двойная  контурная  линия  на  изображении

обозначает штыревой разъём, а одинарная линия -
гнездовой разъём.

•  Обозначения фиксатора


В  случае  разъёма  с  плоскими  контактами  его

символическое


с

выступом

обозначает наличие фиксатора.





Внимание:
•   Разъёмы  с  круглыми  контактами,  малыми

плоскими  контактами  и  герметизированные
разъёмы  имеют  фиксатор  и,  следовательно,
обозначаются без вышеуказанного символа.

•  У  разъёма  с  направляющим  стержнем  он

выполнен  совместно  с  корпусом,  благодаря
чему



обеспечивается

гарантированная

фиксация контактов и повышенная надёжность
соединения.

Ключ для предотвращения

неправильного соединения

Двойная линия

обозначает

штыревой разъём

Число квадратов

обозначает число

контактов разъёма

Рис. 1-57

• Обозначения герметизированного разъёма
  Круглые  герметизированные  разъёмы  (с

круглыми

контактами,

водозащищённые)

используются  в  цепях  электродвигателя
вентилятора

радиатора,

цепях

блока

управления,  и  т.д.,  обозначаются  подобным
образом.




Рис. 1-58



Основы электротехники и электроники





1 – 28



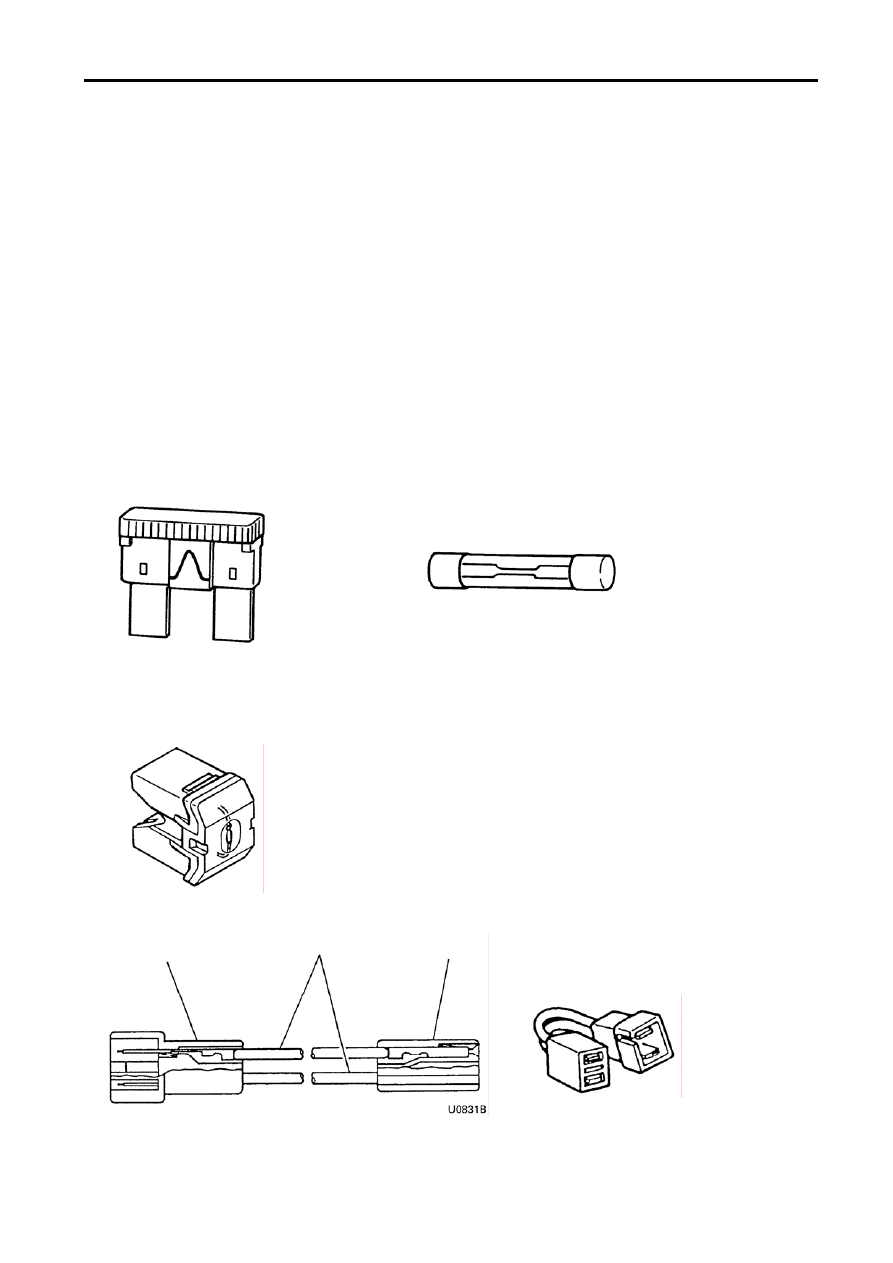

(4)  Предохранители и плавкие вставки


Протекание, по той или иной причине, по проводу тока чрезмерной величины вызовет
повреждение провода и связанных с ним электрических устройств, и даже пожар. Для
предотвращения этих опасных ситуаций    в качестве "предохранительного устройства"
используются предохранители и плавкие вставки. Поэтому, если перегорают предохранители
или плавкие вставки, необходимо определить причину и устранить неисправность. Никогда не
пытайтесь решить проблему путем установки предохранителей и плавких вставок, рассчитанных
на больший ток.
Если ток нагрузки возрос в связи с установкой дополнительных потребителей, а существующий
номинал предохранителя ненамного меньше тока потребления, новый    предохранитель может
быть установлен только при уверенности, что это не повлияет на существующую цепь. В этом
случае, если выбран предохранитель, по номиналу больший, чем допустимый ток для данного
провода, то этот предохранитель не сможет защитить указанный провод.
Убедитесь, что предохранитель по своему номиналу меньше, чем допустимый ток для
защищаемого им провода.

Предохранитель










02559

Рис. 1-60

Рис. 1-59



    Плавкая вставка








02558







Рис. 1-61

Колодка

Колодка

Плавкая

вставка














Основы электротехники и электроники







1 – 29





15. Электросхемы



(1)  Условные обозначения


Встречающиеся в электрических схемах устройства обозначаются следующими символами.


























Гнездовая часть

Штыревая часть

Рис. 1-62
