Основы электротехники и электроники





1 – 30

(2)

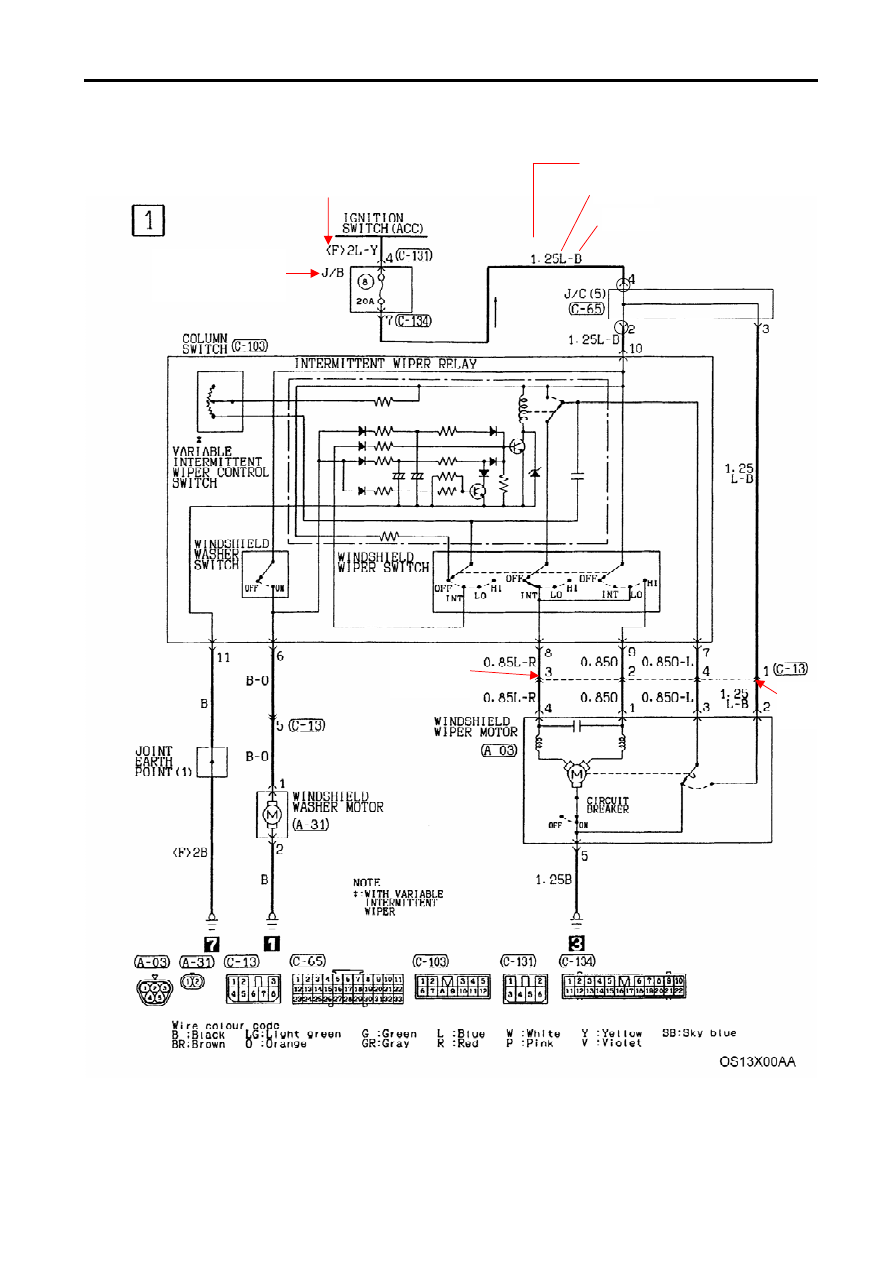

Пример электросхемы


WINDSHIELD WIPER AND WASHER

2

1.25 мм
















































Ground

Гибкий провод

Синий

Черный

Соединительный

блок

Гнездовой

разъём

Штыревой

разъём

Рис. 1-63

Основы электротехники и электроники







1 – 31

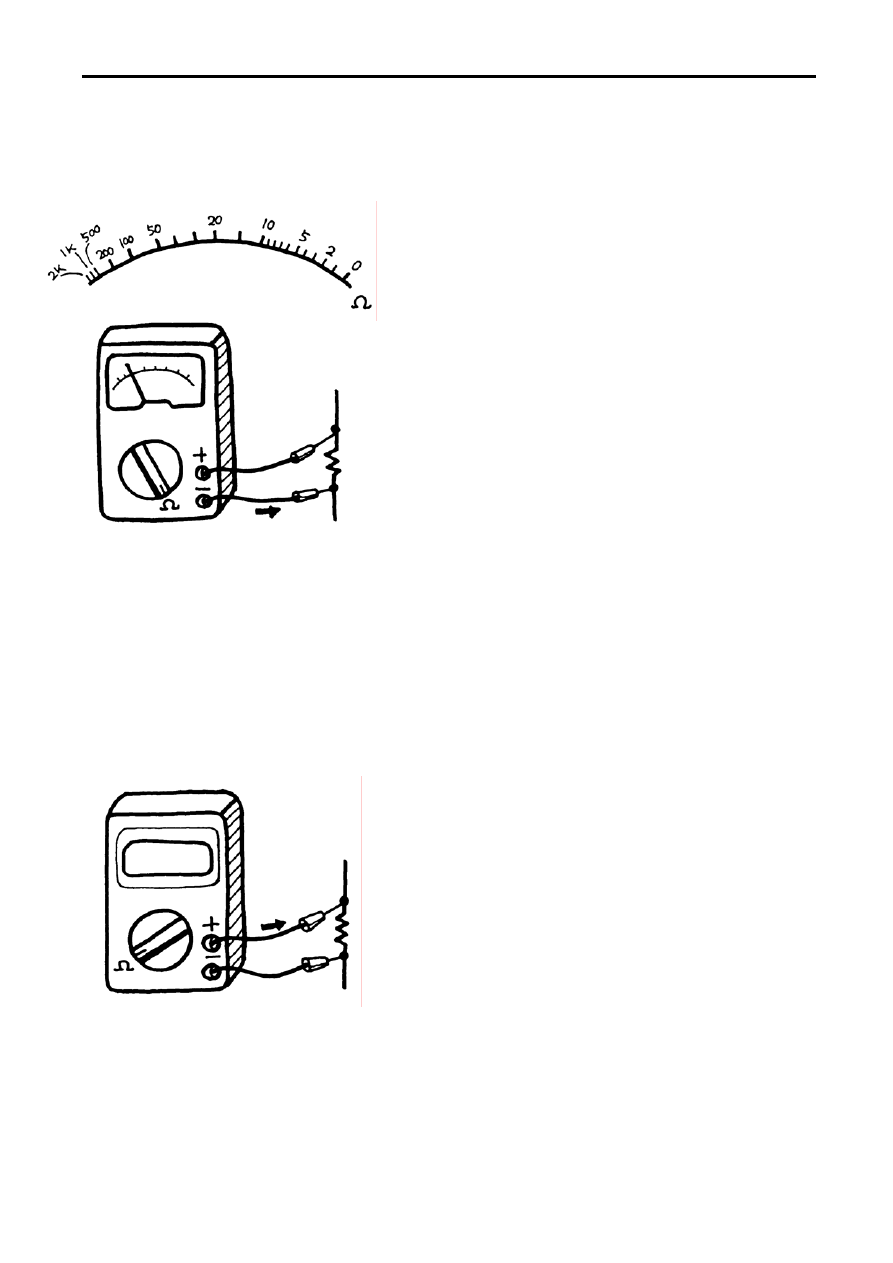

16. Мультиметр

Основные правила пользования электроизмерительными приборами просты.

(1)

Измерение сопротивления



(a)  Аналоговый мультиметр


1. Установите переключатель на необходимый

диапазон измерения сопротивления.

2.  Замкните между собой красный и черный

измерительные провода и установите регулятор “нуля”
омметра в такое положение, чтобы стрелка
совместилась с нулевой отметкой. (Если при помощи
регулятора стрелка не устанавливается на нулевую
отметку, замените источник питания омметра на
новый).

3.  Подсоедините измерительные провода к

резистору, сопротивление которого необходимо
измерить.

4.  Считайте показания прибора по отклонению

стрелки на шкале

Ω.

Пример считывания показаний
Диапазон х1: Непосредственно считайте показания

Рис. 1-64

Диапазон х10: Для получения действительного
значения сопротивления умножьте показания на 10
Диапазон х100: Для получения действительного
значения сопротивления умножьте показания на 100


ВНИМАНИЕ

В большинстве мультиметров ток протекает от минусового (-) вывода к плюсовому

(+) выводу (во внутренней цепи прибора). При проверке полупроводников обращайте
внимание на направление протекания тока.

(b)  Цифровой мультиметр


1. Установите выключатель тестера в положение

“Включено”.

2.  Разорвите измеряемую цепь и подключите

чёрный измерительный провод к проводу с низким
потенциалом, а красный измерительный провод - к
проводу с высоким потенциалом.

3.  При чтении показаний обратите внимание на

положение точки, разделяющей целую и дробную части
десятичного числа.







Рис. 1-65









Основы электротехники и электроники





1 – 32

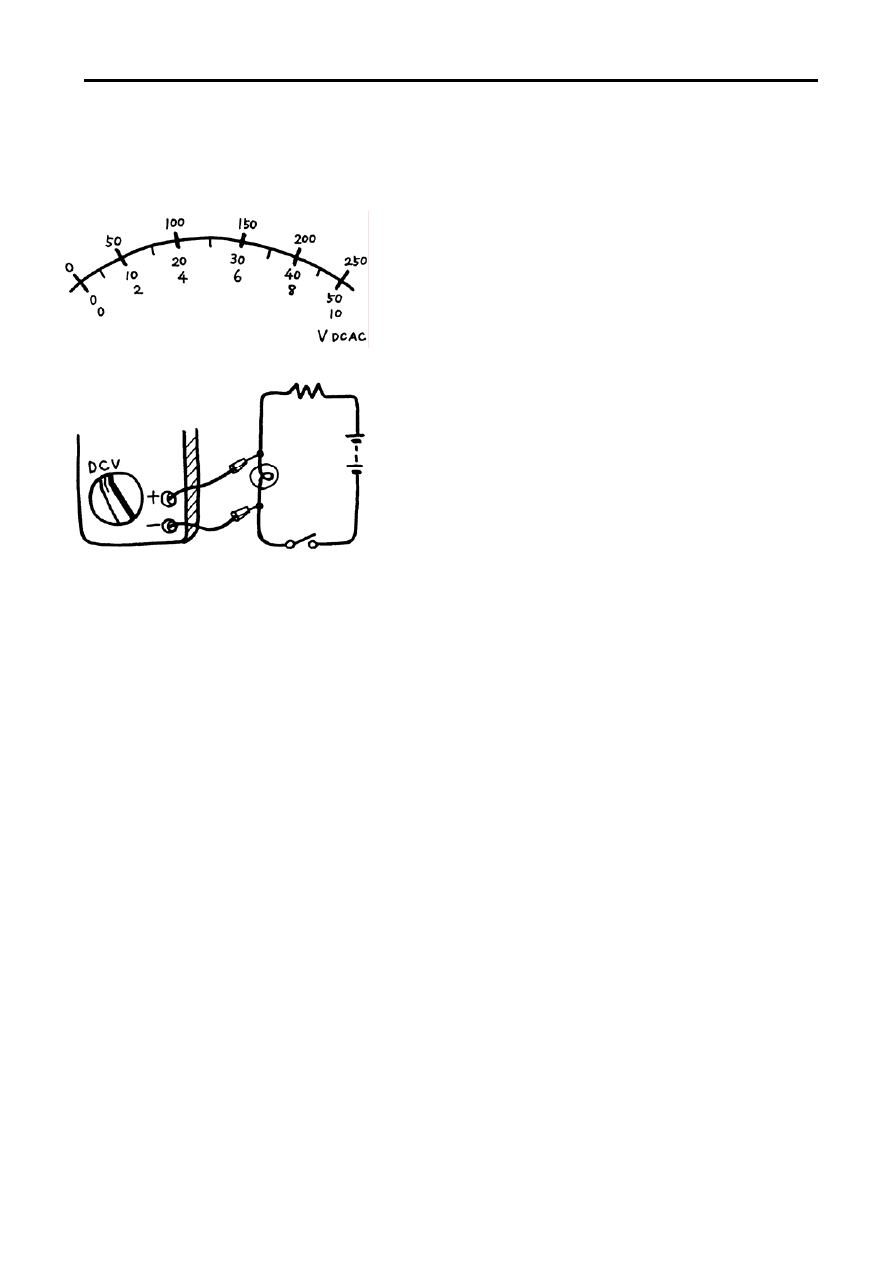

 (2)  Измерение напряжения постоянного тока



(a)  Аналоговый мультиметр



1.  Установите переключатель на необходимый

диапазон измерения напряжения постоянного тока
(DC, V).

2.

Подключите тестер параллельно цепи, в

которой производится измерение.

3.

Считайте показания прибора по отклонению

стрелки на шкале напряжения постоянного тока




Пример считывания показаний

Диапазон 1000В:  Для  получения  действительного
значения напряжения умножьте показания по шкале
0-10 на 100.
Диапазон 500В:  Для  получения  действительного
значения напряжения умножьте показания по шкале
0-50 на 10.
Диапазон 250В:

Непосредственно

считайте

показания на шкале 0-250
Диапазон 50В:

Непосредственно

считайте

показания на шкале 0-50

Рис. 1-66

Диапазон 10В:

Непосредственно

считайте

показания на шкале 0-10
Диапазон 2,5В:  Для  получения  действительного
значения напряжения умножьте показания по шкале
0-250 на 0,01.
Диапазон 0,25В:  Для  получения  действительного
значения напряжения умножьте показания по шкале
0-250 на 0,001.


(b)  Цифровой мультиметр



1.

Установите выключатель тестера в положение

“Включено”.

2.

Установите переключатель на требуемый

диапазон измерения постоянного напряжения (DC, V).

3.

Подключите тестер параллельно цепи, в

которой производится измерение.

4.

При считывании показаний обратите внимание

на положение точки, разделяющей целую и дробную
части    десятичного числа.

Основы электротехники и электроники







1 – 33

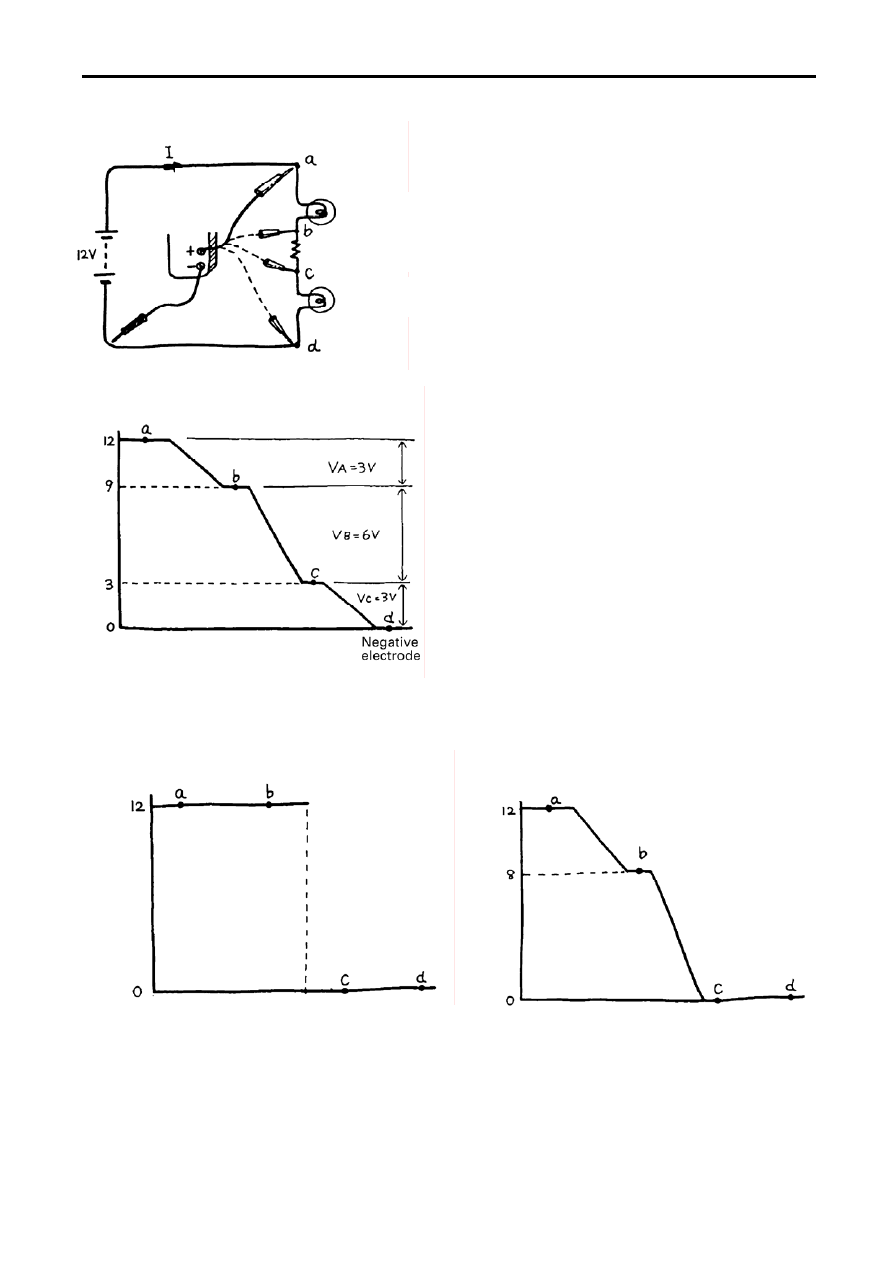

(3)  Измерение падения напряжений


При протекании электрического тока через

резистор на нем появляется разность потенциалов
(падение напряжения).

Резистор В

(24 Ом)

Лампа С

(12 Ом)

Лампа А

(12 Ом)

Черный

Красный

Иными словами, при протекании тока от точки а
через точки b, с до точки d напряжение постепенно
падает вследствие наличия сопротивлений в цепи.
Так как общее сопротивление в цепи составляет
48 Ом =(12 Ом+24 Ом+12 Ом), ток равен 0,25 А.
Возникающие на лампах и резисторе падения
напряжений приведены ниже.



Рис. 1-67

Лампа А..................12 Ом x 0,25 А=3 В (V

a

)

Резистор В..............24 Ом x 0,25 А=6 В (V

b

)

Потенциал (В)

Положительный

вывод

Лампа С..................12 Ом x 0,25 А=3 В (V )

c


Если измерить напряжения мультиметром, как
показано на Рис.1-67, то можно построить
потенциальную диаграмму, приведённую на
Рис.1-68.
Если разорвать цепь в точке b, диаграмма примет
вид, показанный на Рис.1-69. Если замкнуть цепь в
точке с на «массу», то    диаграмма примет вид,
показанный на Рис.1-70.



Отрицательный

вывод




Рис. 1-68





Потенциал (В)

Потенциал (В)

















Рис. 1-69

Рис. 1-70
