77

Список параметров (Data list)


Номер

в списке

Наименование

Ед. измерения

Датчик положения дроссельной заслонки (автомобили без TCL)

mV

11

Датчик положения педали акселератора (автомобили с TCL)

mV

15

Датчик температуры ATF

°C

21

Датчик оборотов коленчатого вала RPM

22

Датчик оборотов входного вала RPM

23

Датчик оборотов выходного вала RPM

25

Датчик полностью нажатого положения педали акселератора On/Off

26

Датчик положения педали тормоза On/Off

29

Датчик скорости автомобиля

Km/h

31

Скважность управляющего сигнала электромагнитного клапана LR

%

32

Скважность управляющего сигнала электромагнитного клапана UD

%

33

Скважность управляющего сигнала электромагнитного клапана 2nd

%

34

Скважность управляющего сигнала электромагнитного клапана OD

%

36

Скважность управляющего сигнала электромагнитного клапана DC

%

52

Скольжение блокировочной муфты гидротрансформатора RPM

54

Напряжение на выходе управляющего реле V

57

Объёмная эффективность двигателя %

61

Датчик положения рычага селектора режимов P/R/N/D/3/2/L

62

Переключатель режима работы «Hold»

On/Off

63

Текущая передача

4

th

, 3

rd

, 2

nd

, 1

st

, R, N

64

Датчик полностью закрытого положения дроссельной заслонки On/Off

65

Датчик включения кондиционера On/Off

66

Сигнал выключения повышающей передачи от системы круиз-контроля On/Off



Проверка исполнительных устройств (Actuator test)


Номер

теста

Элемент

Содержание теста

Условия проведения

1

Соленоид LR

2

Соленоид UD

3

Соленоид 2nd

4

Соленоид OD

6

Соленоид DCC

На выбранный соленоид подаётся
сигнал скважностью 50% на 5 секунд.
Остальные соленоиды
не запитываются.

12

Управляющее реле

Реле выключается на 3 секунды

1.

Зажигание: включено

2.

Рычаг селектора режимов: «P»

3.

Обороты коленчатого вала:

0 об/мин

4.

Скорость автомобиля: 0 км/ч

5.

Напряжение на выходе датчика

положения дроссельной заслонки:
менее 1 В

6.

Дроссельная заслонка: закрыта



Команда отключения системы INVECS-II

Работа  системы INVECS-II может  быть  отменена  путём  посылки

управляющего сигнала от MUT-II к AT-ECU, либо автоматически при выключении
зажигания.

Номер

теста

Элемент

Содержание теста

14 INVECS-II

Система INVECS-II отключается, управление переключением передач осуществляется в
соответствии со стандартной диаграммой моментов переключения передач

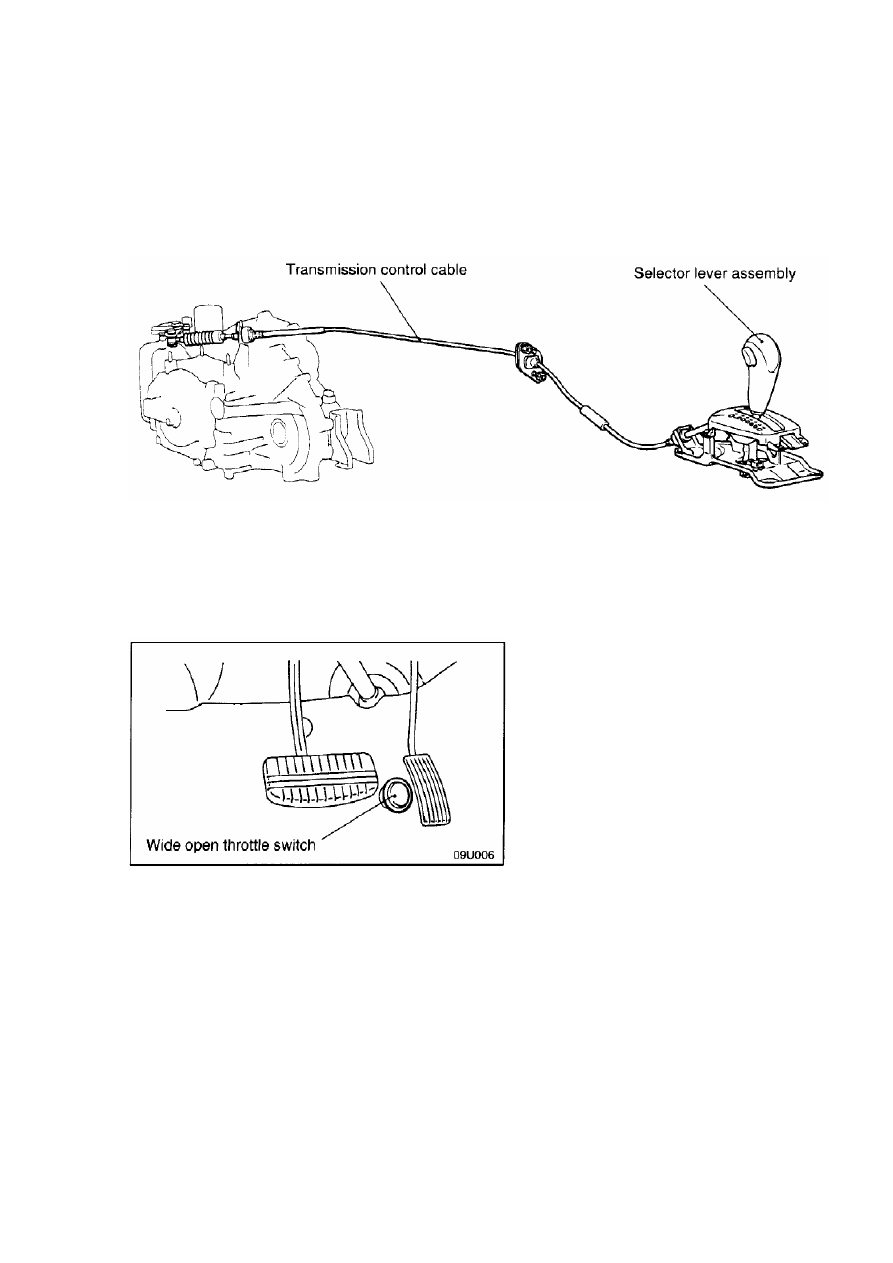

ЭЛЕМЕНТЫ УПРАВЛЕНИЯ ТРАНСМИССИЕЙ

Рычаг селектора режимов соединяется с трансмиссией при помощи троса.

Рычаг имеет 7 положений (P, R, N, D, 3, 2, L).












Датчик  положения  полностью  открытой  дроссельной  заслонки  находится

под педалью акселератора и позволяет управлять режимом кикдаун (kick-down).









78

M-STEP



ЭЛЕКТРООБОРУДОВАНИЕ

АВТОМОБИЛЕЙ

















STEP – II EL















2007



Оглавление



Глава 1 ОСНОВЫ ЭЛЕКТРОТЕХНИКИИ ЭЛЕКТРОНИКИ                                     1-1


1.  Напряжение и ток                                                                                           1-1
2.  Электрическое сопротивление                                                                      1-1
3.  Проводники, изоляторы и полупроводники                                                  1-2
4.  Закон Ома                                                                                                       1-2
5.  Электрическая мощность                                                                              1-3
6.  Последовательное и параллельное соединение резисторов                    1-4
    6.1 Последовательное соединение                                                                1-4
    6.2 Параллельное соединение                                                                       1-5
7.  Три физико-химических явления, возникающие при протекании

электрического тока                                                                                       1-6

8.  Постоянный и переменный ток                                                                     1-7
9.  Сигнал с прямоугольной формой импульса                                                1-8
10.   Индуктивность и катушка индуктивности                                                    1-10
11.   Емкость и конденсатор                                                                                 1-10
12.   Полупроводники                                                                                            1-11


         12.1  Терморезистор                                                                                        1-11
         12.2  Диод                                                                                                          1-12
         12.3  Диод  Зенера (стабилитрон)                                                                   1-12
         12.4 Светодиод                                                                                                 1-13
         12.5 Фотодиод                                                                                                  1-13
         12.6 Транзистор                                                                                                1-13
         12.7 Тиристор                                                                                                    1-17
         12.8 Интегральные схемы (ИС)                                                                       1-18
         12.9 Логические схемы                                                                                    1-19


13.   Микро-ЭВМ                                                                                                    1-20
14.   Электопроводка                                                                                            1-23



14.1 Общее описание                                                                                    1-23
14.2 Автомобильные низковольтные провода                                            1-23
14.3 Электрические разъёмы                                                                       1-24
14.4 предохранители и плавкие вставки                                                     1-28


15.   Электросхемы                                                                                               1-29
16.   Мультиметр                                                                                                   1-31



16.1 Измерение сопротивлений                                                                   1-31
16.2 Измерение напряжения постоянного тока                                          1-32
16.3 Измерение падения напряжений                                                         1-33
16.4 Измерение силы постоянного тока                                                      1-34


17.   Аккумуляторная батарея                                                                              1-35



17.1 Общие сведения                                                                                    1-35
17.2 Конструкция                                                                                           1-35
17.3 Принцип работы                                                                                    1-36
17.4 Типы батарей                                                                                         1-36
