Mitsubishi: техническое обслуживание автомобилей - часть 538

17.5 Основные параметры батарей            1-38
17.6 Подзарядка                    1-38
17.7 Процедуры сервисного обслуживания       1-39

Глава 2 ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ 2-1

1. Генератор 2-1

1.1 Общее описание                     2-1
1.2 Принцип работы генератора переменного тока       2-2
1.3 Регулирование напряжения                 2-2
1.4 Выпрямление переменного тока             2-3
1.5 Устройство генератора                2-4
1.6 Работа генератора                2-4
1.7 Выводы FR и G                2-7
1.8 Разборка и сборка                  2-12
1.9 Последовательность операций при сборке       2-14
1.10 Проверка                 2-15
1.11 Основные операции при разборке           2-17
1.12 Технические операции на автомобиле            2-19

2. Стартер 2-27

2.1 Общее описание                    2-27
2.2 Принцип действия                2-27
2.3 Конструкции стартеров                2-29
2.4 Проверка                2-31
2.5 Разборка и сборка                  2-34
2.6 Основные операции при разборке          2-36
2.7 Очистка деталей стартера              2-36
2.8 Основные операции при сборке             2-37
2.9 Проверка компонентов                 2-37

3. Система зажигания 2-40

3.1 Общие сведения                    2-40
3.2 Типы систем зажигания                2-41
3.3 Катушка зажигания             2-43
3.4 Проверка                2-46
3.5 Распределитель              2-48
3.6 Свечи зажигания                     2-50

4. Система облегчения пуска 2-54

4.1 Общие сведения                    2-54
4.2 Автоматическая система управления свечами накаливания 2-55
4.3 Система управления с саморегулирующимися свечами
накаливания                  2-56
4.4 Сверхбыстрая система управления свечами накаливания     2-57
4.5 Снятие и установка             2-58
4.6 Проверка                2-58
4.7 Сравнение систем управления свечами накаливания    2-60

Глава 3 ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ 3-1

1. Фары 3-1

1.1 Общие сведения                     3-1
1.2 Типы фар                 3-2
1.3 Корректор фар                 3-5
1.4 Регулировка положения фар          3-8

2. Стеклоочиститель и стеклоомыватель 3-11

2.1 Общие сведения                    3-11
2.2 Стеклоочистители                   3-12
2.3 Стеклоомыватели                   3-13
2.4 Снятие проверка и установка стеклоочистителя        3-14

3. Звуковой сигнал 3-15

3.1 Общие сведения                    3-15
3.2 Принцип работы диафрагменного звукового сигнала     3-15
3.3 Снятие проверка и установка звукового сигнала         3-16

4. Приборы 3-18

4.1 Спидометр                  3-18
4.2 Указатель давления масла               3-21
4.3 Измеритель уровня топлива                 3-22
4.4 Указатель температуры охлаждающей жидкости         3-23

5. Системы с электронным управлением 3-25

5.1 Система ETACS                   3-25
5.2 Иммобилайзер                3-30
5.3 Система дистанционного открывания замков         3-32
5.4 Модуль беспроводного управления WSM и работы без ключа 3-33
5.5 Центральный дисплей                 3-34

6. Мультиплексная передача данных 3-36

6.1 Основные принципы мультиплексной передачи данных     3-36
6.2 Мультиплексная электропроводка          3-40
6.3 Шина данных CAN                   3-43

Глава 4 ДАТЧИКИ 4-1

1.  Классификация датчиков по типу выходного сигнала    4-1
2.  Классификация датчиков по принципу измерения        4-3
3.  Классификация датчиков по измеряемому параметру         4-7

Глава 5 ПОИСК НЕИСПРАВНОСТЕЙ 5-1

1. Диагностирование неисправностей 5-1

   1.1 Методика поиска неисправностей             5-1
   1.2 Проверка разъёмов                 5-2
   1.3 Обслуживание электрической системы         5-6
   1.4 Диагностический треугольник             5-7
   1.5 Пример процедуры диагностики          5-7

2. MUT III 5-24

   2.1 Общие сведения             5-24
   2.2 Основные элементы                5-25
    2.3 VCI и его компоненты               5-26
   2.4 Подсоединение к автомобилям           5-27
   2.5 Диагностические разъёмы автомобиля         5-27
   2.6 Рекомендуемая последовательность подсоединения жгутов
  проводов                 5-31
   2.7 основные функции MUT III               5-32

Глава 1

Основы электротехники и электроники

1 – 1

1. Напряжение и ток

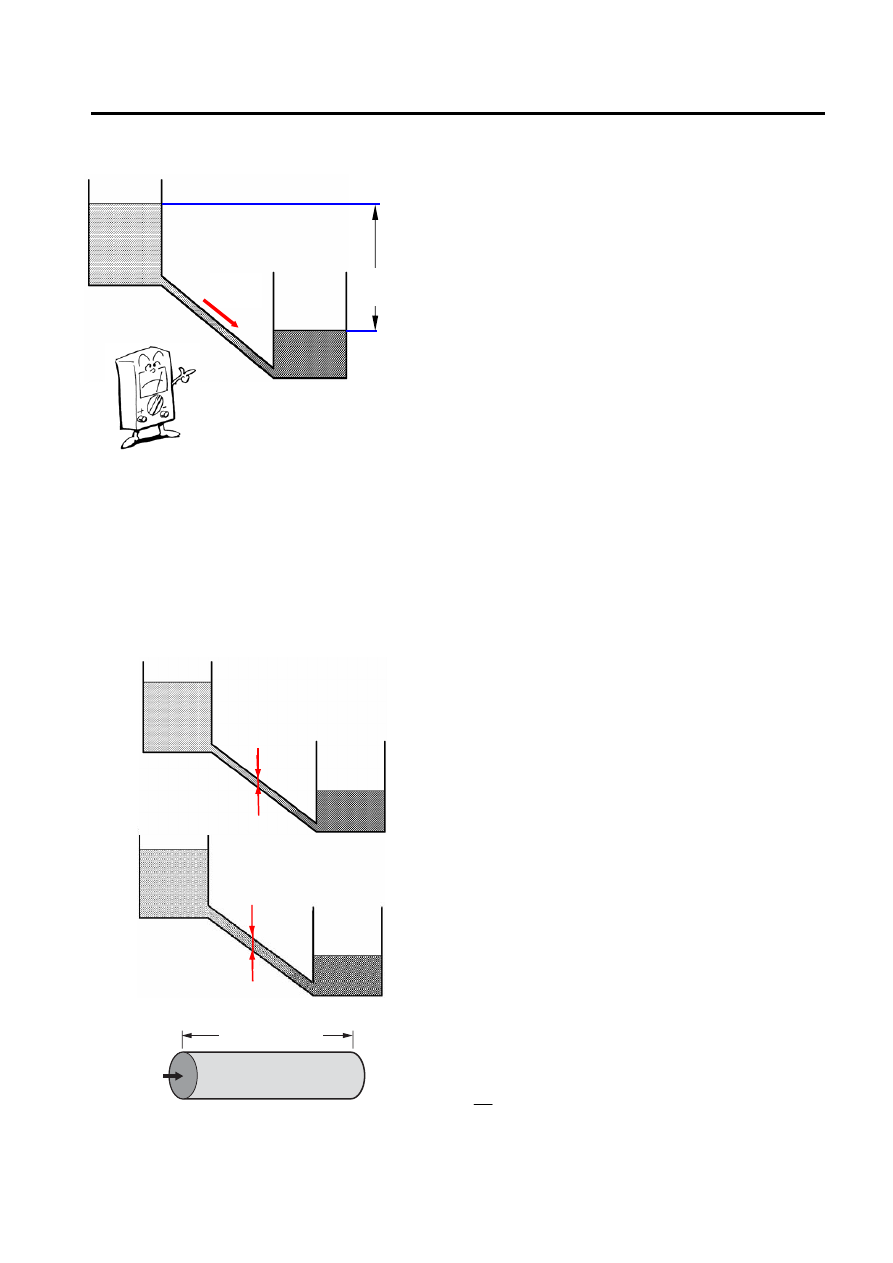

Особенности электрических цепей легче понять,

сравнивая их с потоком воды. Если два бака с водой,
как  показано  на  рисунке,  соединены  между  собой
трубопроводом,  то  вода  из  бака  А,  расположенного
выше,  будет  перетекать  в  бак  B.  Потенциальная
энергия  воды  определяется  её  уровнем.  Различие  в
уровнях воды между верхним и нижним баком (напор)
вызывает её перетекание.

Уровень

во

Поток

воды

ды

То же самое может быть сказано и об

электрических цепях. Электрический ток течёт между
двумя  точками  цепи  под  воздействием    разности
электрических  потенциалов,  существующих  между
этими точками. То, что в примере с водой называется
её  уровнем,  в  электрических  цепях  соответствует
напряжению  U,  а  расход  воды  эквивалентен
электрическому

току

Единицей

измерения

величины тока является ампер (А), а разность
электрических

потенциалов

характеризуется

напряжением, измеряемым в вольтах (В).

Рис. 1-1

2. Электрическое сопротивление

Если два бака наполненных водой и

установленных на разной высоте, соединить между
собой трубопроводами, различающимися длиной и
проходным сечением, то количество воды
протекающей по трубопроводам в единицу времени
будет различно. Это происходит вследствие того, что
эти трубопроводы различаются гидравлическим
сопротивлением, т.е. сопротивлением движению
потока воды.

Изменение расхода в зависимости от

величины сопротивления

Длина

l см

Сечение

S см

Удельное

Ω.

сопротивление см

То же самое происходит и в электрических цепях.

Если два объекта с различными электрическими
потенциалами соединены межу собой проводником,
то между ними протекает ток. При неизменной
разности потенциалов величина тока изменяется в
зависимости от величины сопротивления проводника.

Электрическое сопротивление проводника

определяется свойствами его материала, прямо
пропорционально его длине и обратно
пропорционально площади его поперечного сечения.
Единицей электрического сопротивления является
ом, который обозначается сокращением Ом.

Рис. 1-2

R: Сопротивление (

Ω)

l: Длина (см)

R =

ρ: Удельное сопротивление (Ω.см)
S: Поперечное сечение (см

)

Рис. 1-3
