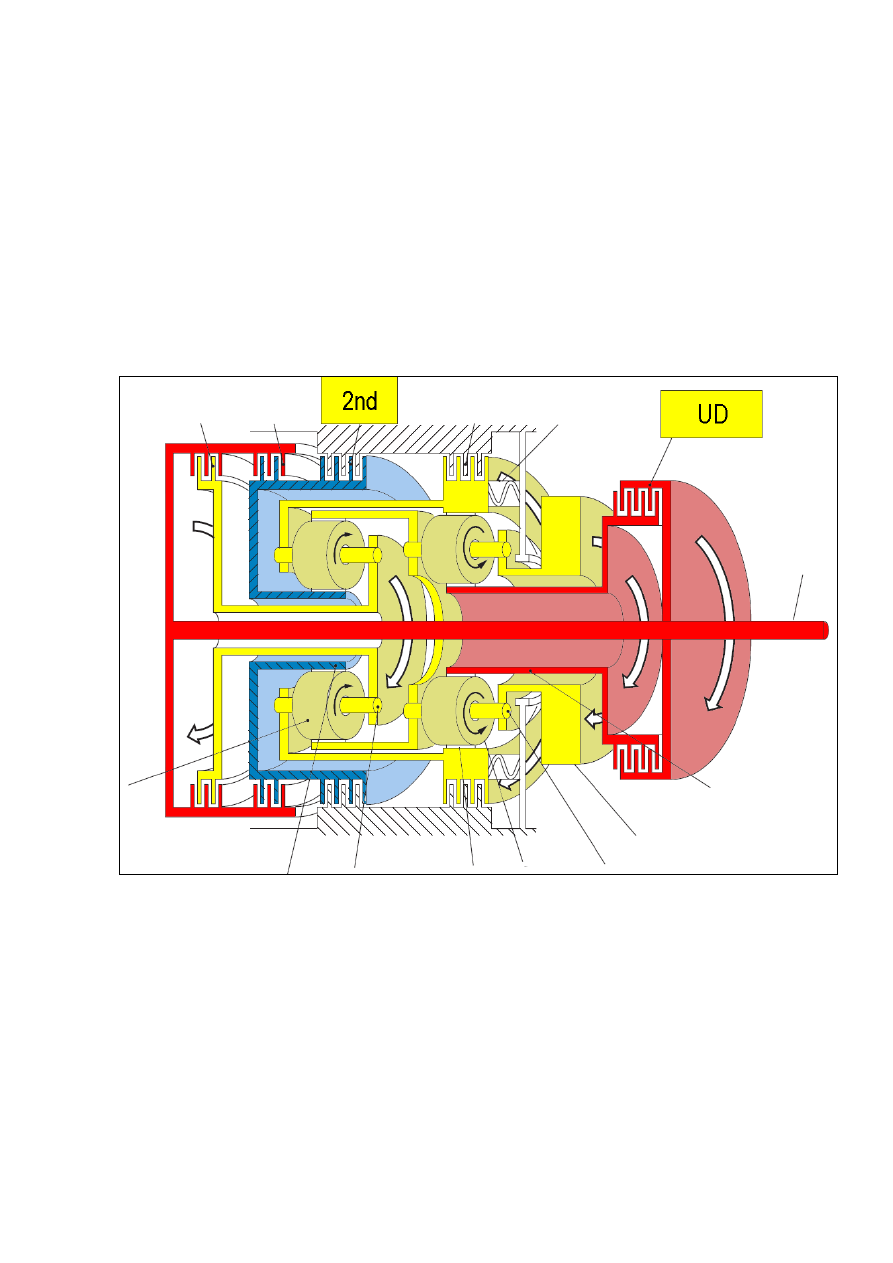

Вторая передача

На второй передаче включены муфта Underdrive и тормоз Second (2nd).
По  сравнению  с  первой  передачей,  включился  тормоз Second, а  муфта

Low-Reverse выключилась. Теперь солнечное колесо ПМ Overdrive остановлено и
вращение короны ПМ Overdrive вызывает вращение сателлитов, а вместе с ними
и водила ПМ Overdrive по часовой стрелке.

Одновременно  начнет  вращаться  и  корона  выходного  ПМ,  так  как  она

механически  связана  с  водилом  ПМ Overdrive, что  увеличит  скорость  вращения
водила выходного ПМ по сравнению с первой передачей.


21

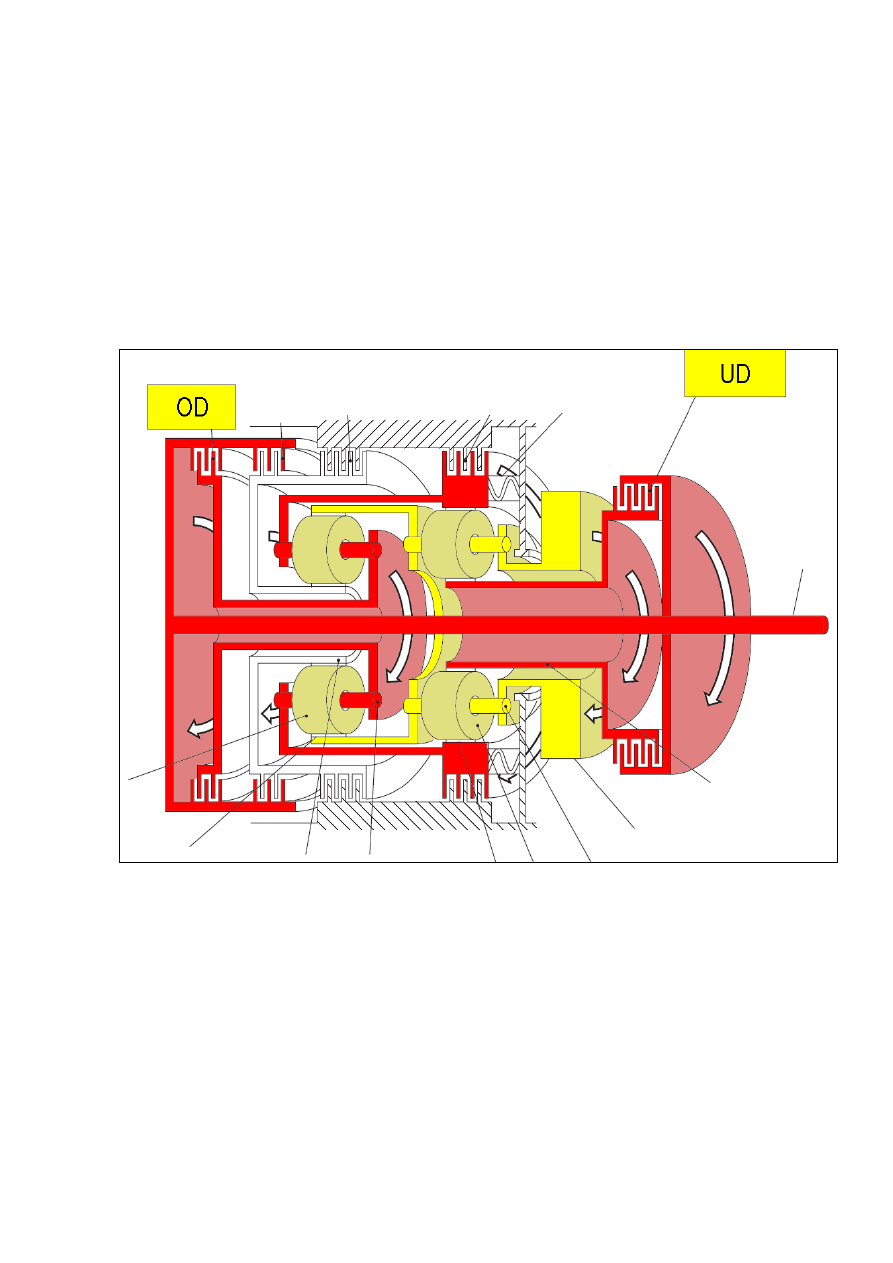

Третья передача

На третьей передаче работают муфты Underdrive и Overdrive.
Муфта Overdrive соединяет  между  собой  входной  вал  и  водило  ПМ

Overdrive  с  короной  выходного  ПМ.  С  другой  стороны  скорость  вращения
солнечного колеса выходного ПМ равна скорости вращения входного вала, так как
они  соединяются  муфтой Underdrive. Таким  образом,  выходной  ПМ  оказывается
заблокированным  и  вращается  как  одно  целое,  реализуя  третью,  прямую
передачу.


22

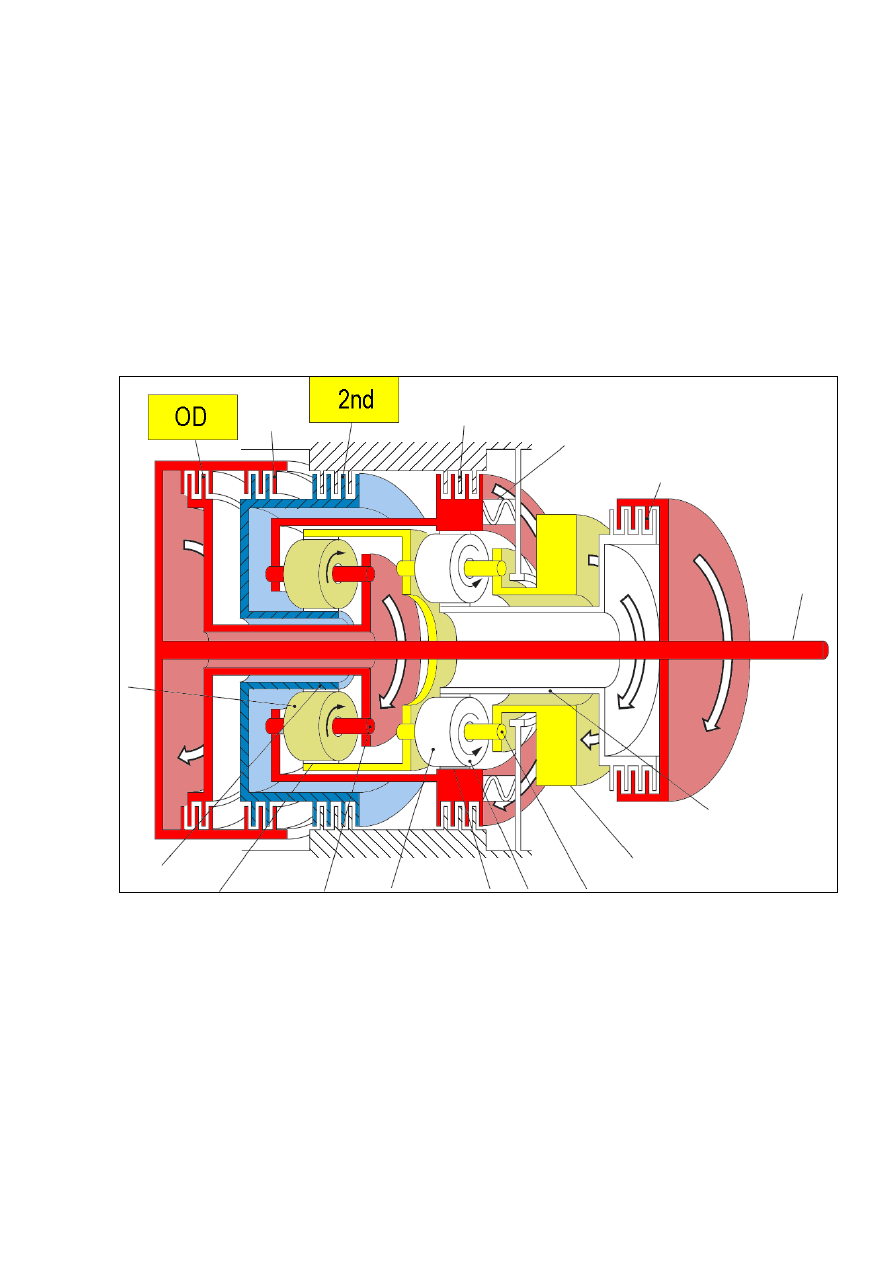

Четвёртая передача

На четвёртой передаче работают муфта Overdrive и тормоз Second (2nd).
Солнечное колесо ПМ Overdrive остановлено тормозом Second.
Крутящий  момент  через  муфту Overdrive передаётся  на  водило  ПМ

Overdrive,  а  снимается  с  короны  ПМ Overdrive через  механическую  связь  с
водилом выходного ПМ.

Крутящий  момент  также  передаётся  на  корону  выходного  ПМ,  но  так  как

солнечное колесо выходного ПМ вращается свободно, оно не оказывает влияния
на водило выходного ПМ.


23

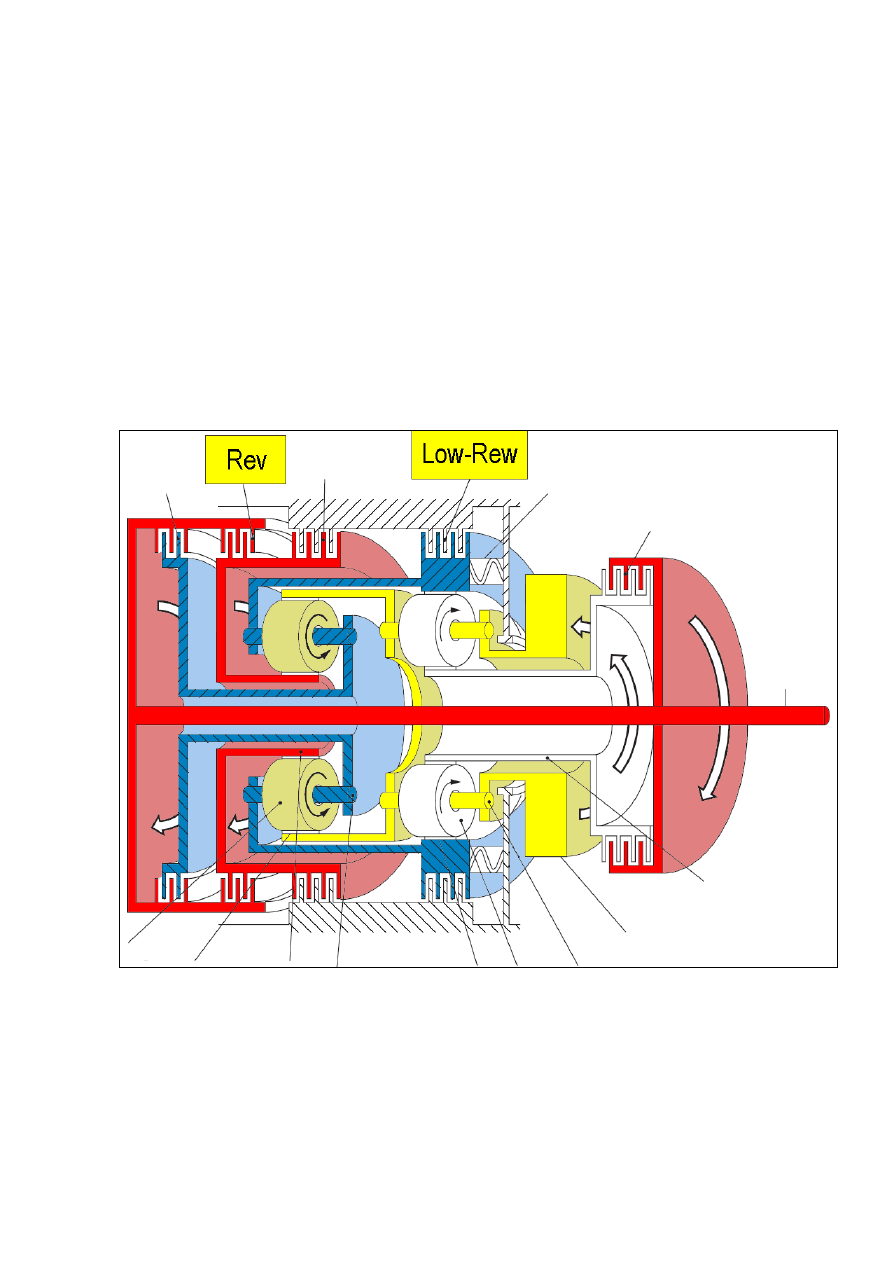

Передача заднего хода

На передаче заднего хода работают муфта Reverse и тормоз Low-Reverse.
Крутящий  момент  с  входного  вала  через  муфту Reverse передаётся  на

солнечное  колесо  ПМ Overdrive. Так  как  водило  ПМ Overdrive остановлено
тормозом Low-Reverse, крутящий  момент  передаётся  на  корону  ПМ Overdrive,
заставляя  его  вращаться  против  часовой  стрелки  вместе  с  водилом  выходного
ПМ, что и реализует передачу заднего хода.

Кроме  того,  вращающееся  водило  выходного  ПМ,  заставляет  вращаться

сателлиты  и  солнечное  колесо  выходного  ПМ.  Но,  так  как,  солнечное  колесо
вращается  свободно,  оно  не  оказывает  никакого  влияния  на  водило  выходного
ПМ.
