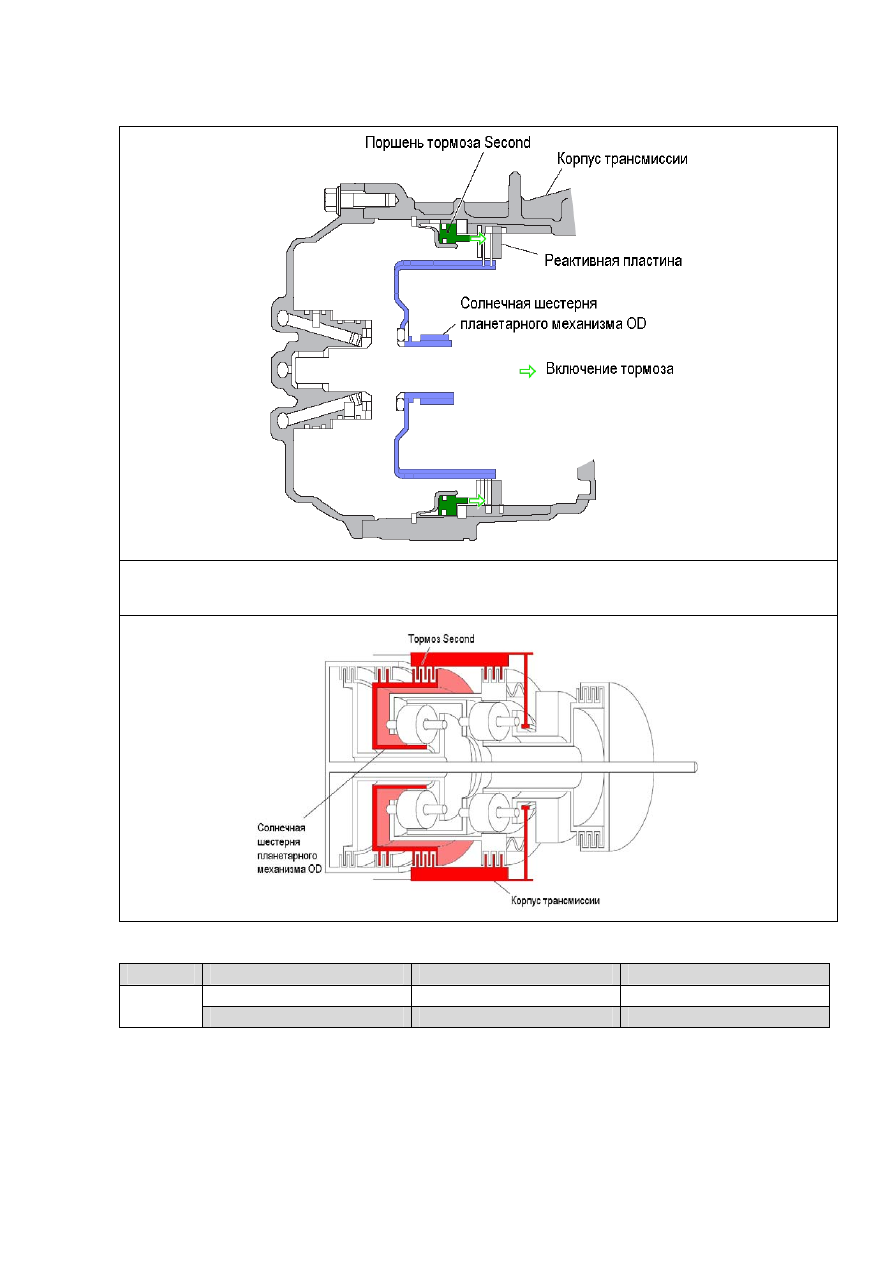

Тормоз Second (2

nd

)





Тормоз Second работает  на 2-й  и 4-й  передачах,  останавливая  солнечное

колесо ПМ Overdrive.





Количество фрикционных дисков и стальных пластин

Тормоз

Модель трансмиссии

Фрикционные диски

Стальные пластины

F4A41/F4A4A 2

1

Second

F4A42/F4A4B

3

2



13

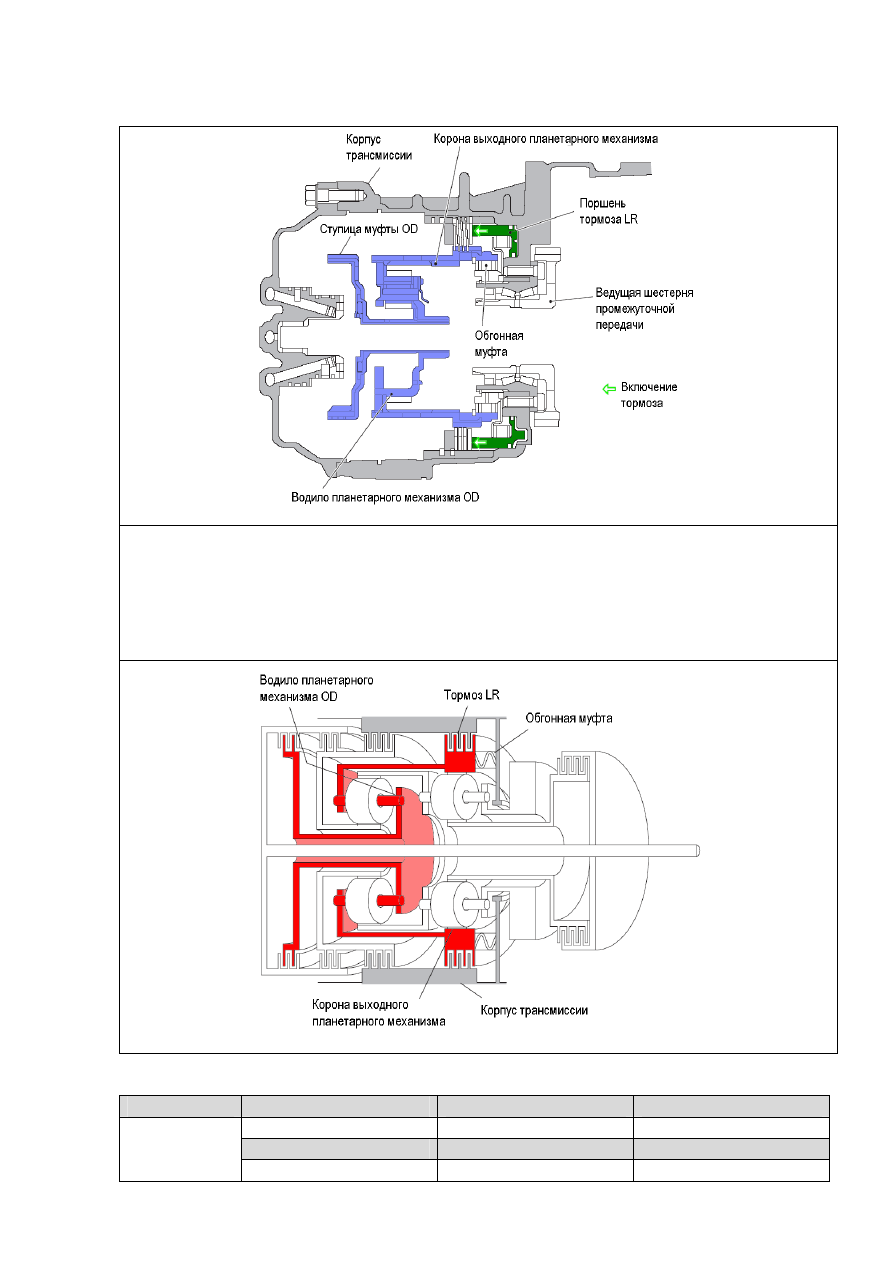

Тормоз Low-Reverse и обгонная муфта (OWC LR)




Тормоз Low-Reverse работает  на 1-й  передаче  и  на  передаче  заднего  хода,  а

также  в  положениях  селектора «P» и «N»,останавливая  корону  выходного  ПМ  и
водило ПМ Overdrive.

Обгонная  муфта  предотвращает  вращение  короны  выходного  ПМ  против

направления вращения коленчатого вала двигателя.





Количество фрикционных дисков и стальных пластин

Тормоз

Модель трансмиссии

Фрикционные диски

Стальные пластины

F4A41/F4A4A 4

3

F4A42-1/F4A4B-1

5

4

Low-Reverse

F4A42-2/F4A4B-2 6

5



14

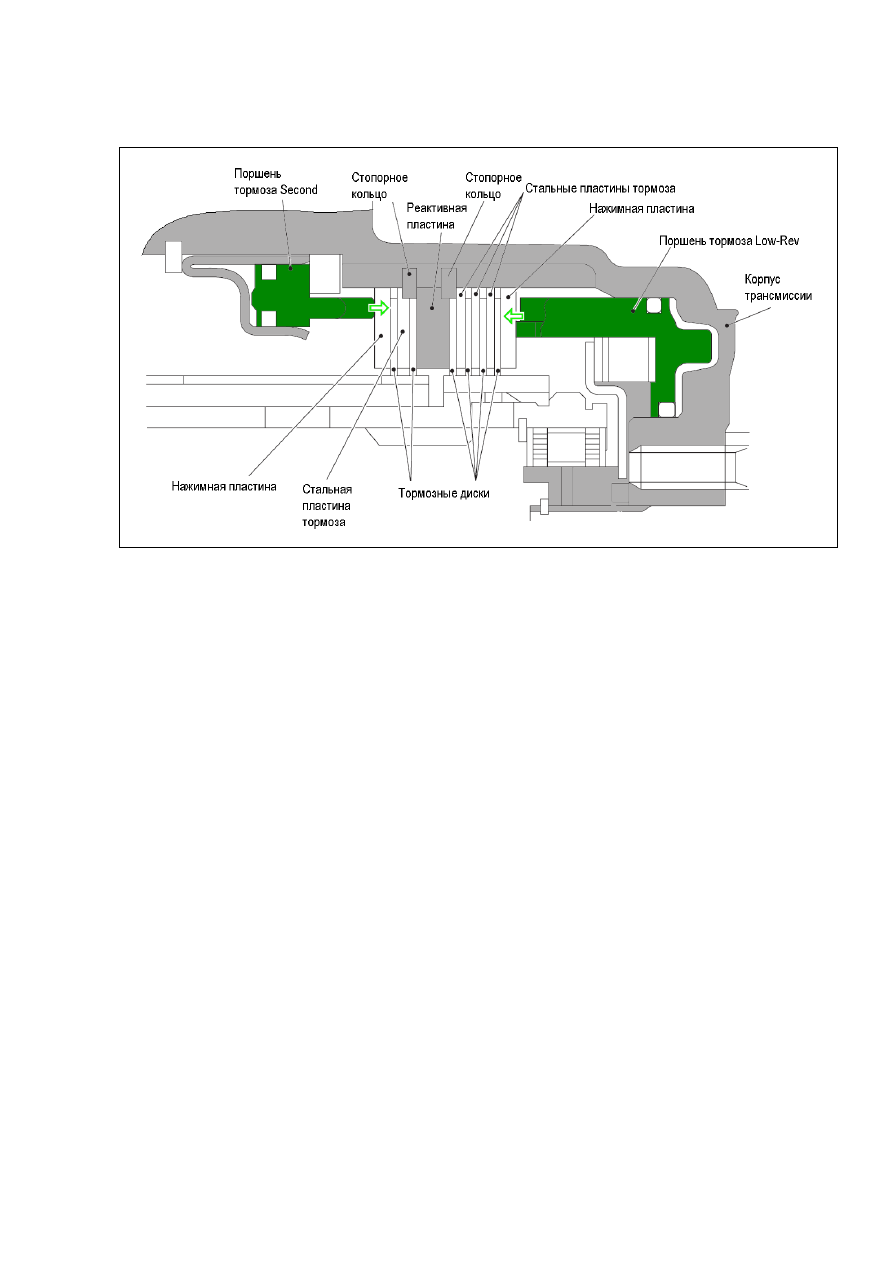

Компоновка тормозов



Конструкция  обоих  тормозов  показана  на  рисунке.  Многодисковые

фрикционные  пакеты  расположены  с  двух  сторон  от  реактивной  (упорной)
пластины (reaction plate). Реактивная  пластина  фиксируются  в  корпусе
трансмиссии  стопорными  кольцами  практически  без  зазора.  Тормозные  диски
тормоза Second входят  в  зацепление  с  солнечной  шестерней  ПМ Overdrive, а
тормоза Low-Rev – с  коронной  шестерней  выходного  ПМ.  Стальные  диски
фрикционных пакетов тормозов входят в зацепление с корпусом трансмиссии.

Для  включения  тормозов Second и Low-Rev соответствующие  поршни

перемещаются в направлении стрелок (см. рисунок). Так как реактивная пластина
зафиксирована  в  корпусе  трансмиссии,  перемещение  поршней  приведет  к
сдавливанию пакетов и включению тормозов.

Таким  образом,  включение  тормоза Second обеспечит  остановку  солнечной

шестерни  ПМ Overdrive, а  включение  тормоза Low-Rev – остановку  коронной
шестерни выходного ПМ.




15

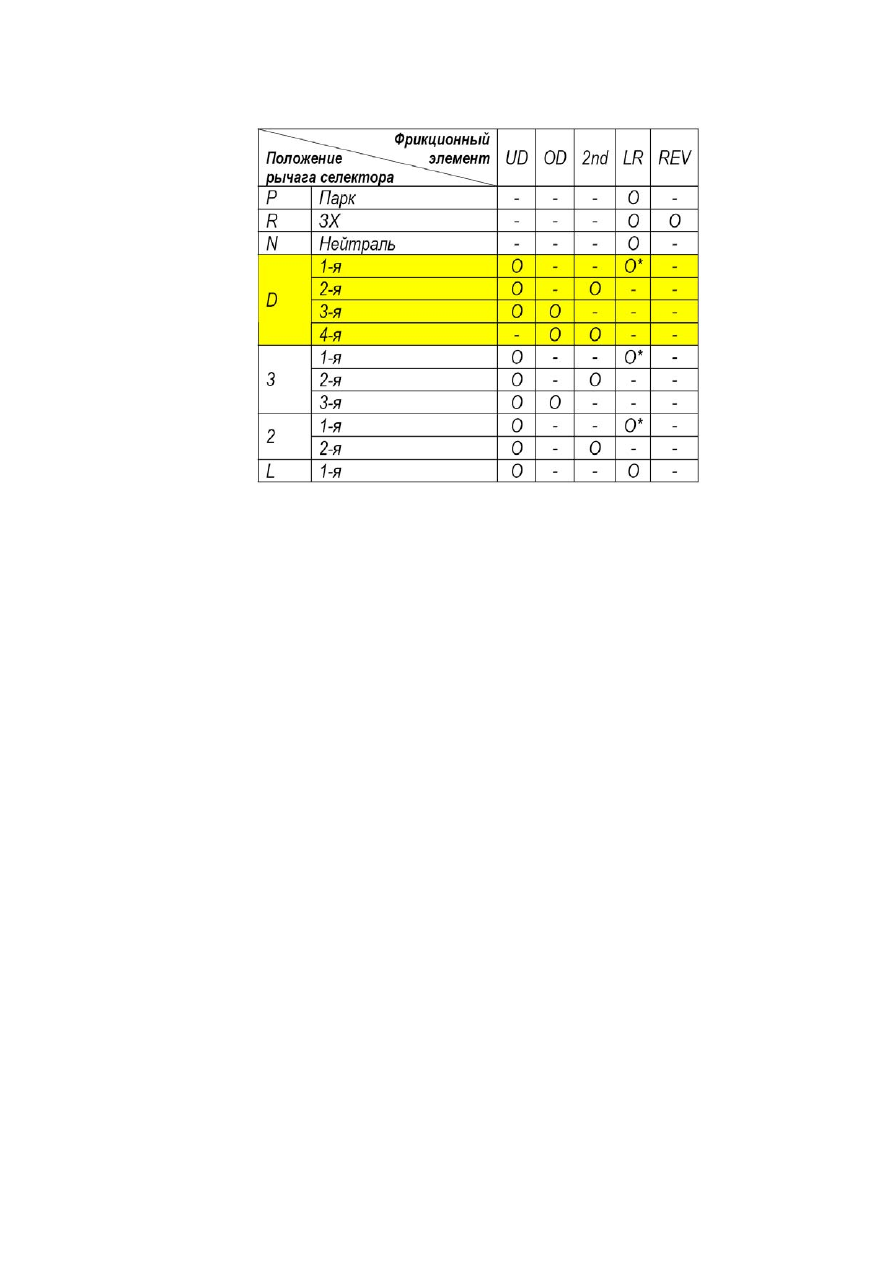

Работа муфт и тормозов





*) В трансмиссиях с обгонной муфтой, в режиме «D»: тормоз LR включается на

первой передаче только при трогании (скорость < 10 км/ч), затем выключается.

В трансмиссиях без обгонной муфты, либо в режиме «Sport»: тормоз LR

постоянно включен на первой передаче.
