Муфта Overdrive





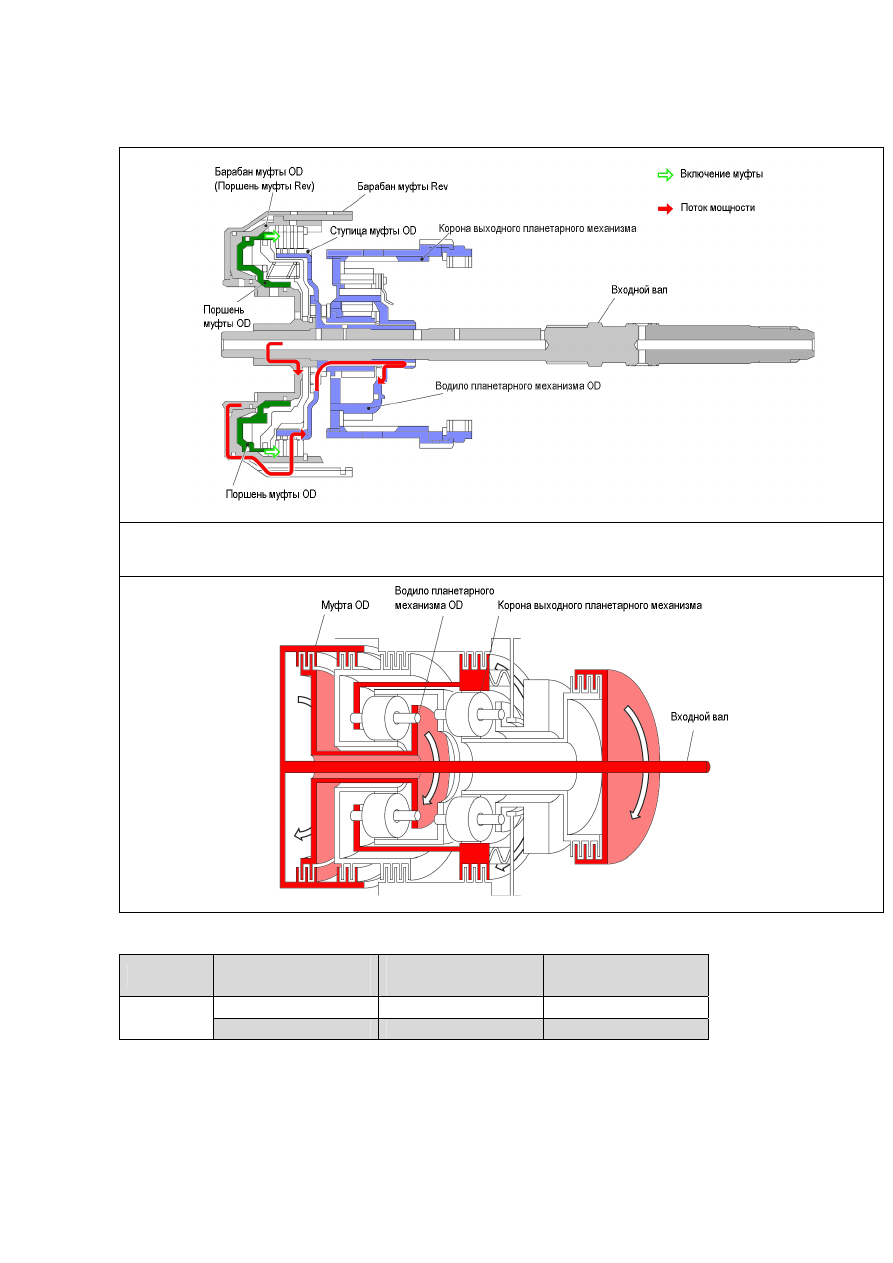

Муфта Overdrive работает на 3-й и 4-й передачах, передавая крутящий момент с

входного вала на водило ПМ Overdrive и корону выходного ПМ.





Количество фрикционных дисков и стальных пластин

Муфта

Модель

трансмиссии

Фрикционные

диски

Стальные

пластины

F4A41/F4A4A 3

3

Overdrive

F4A42/F4A4B

4

4





9

Муфта Reverse




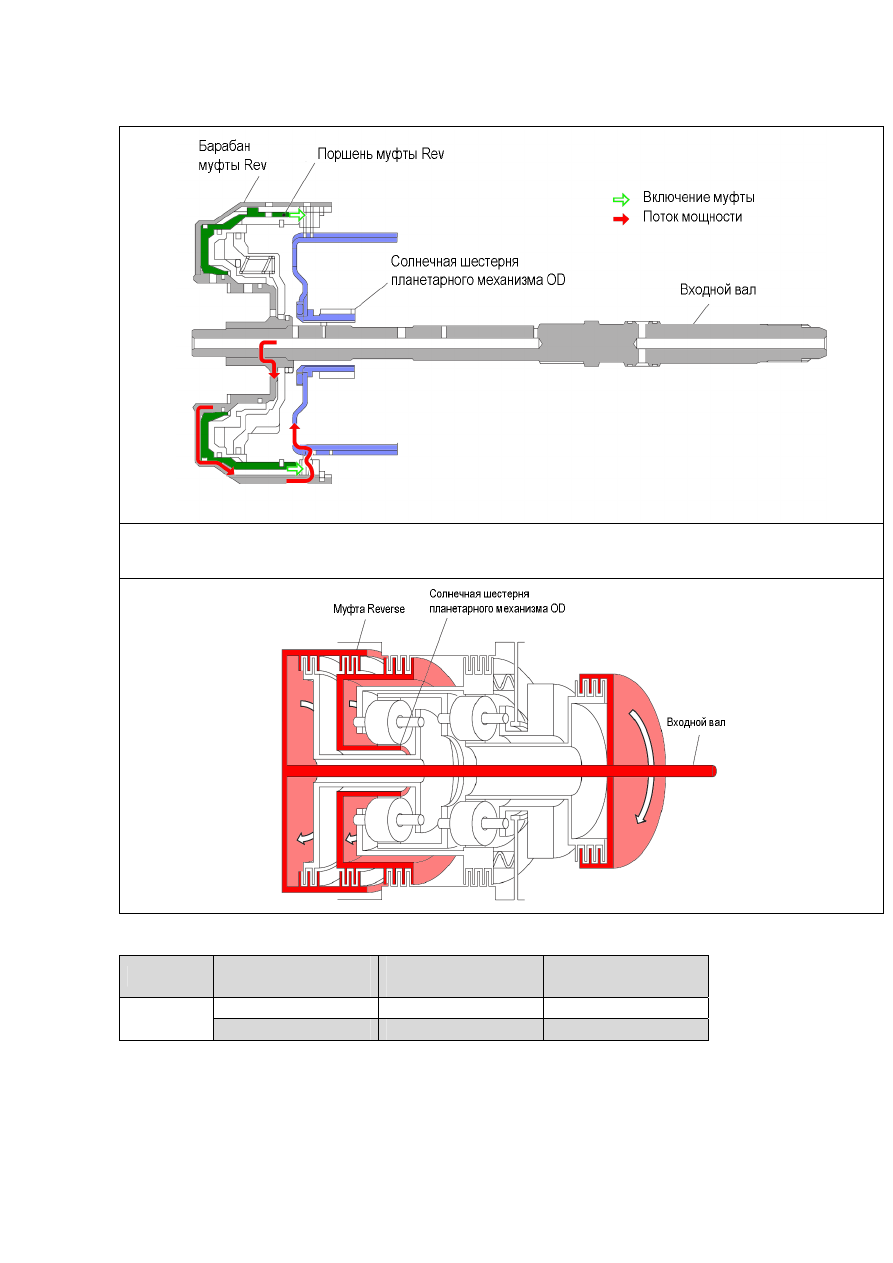

Муфта Reverse работает на передаче заднего хода, передавая крутящий момент с

входного вала на солнечное колесо ПМ Overdrive.




Количество фрикционных дисков и стальных пластин

Муфта

Модель

трансмиссии

Фрикционные

диски

Стальные

пластины

F4A41/F4A4A 2

2

Reverse

F4A42/F4A4B

2

2






10

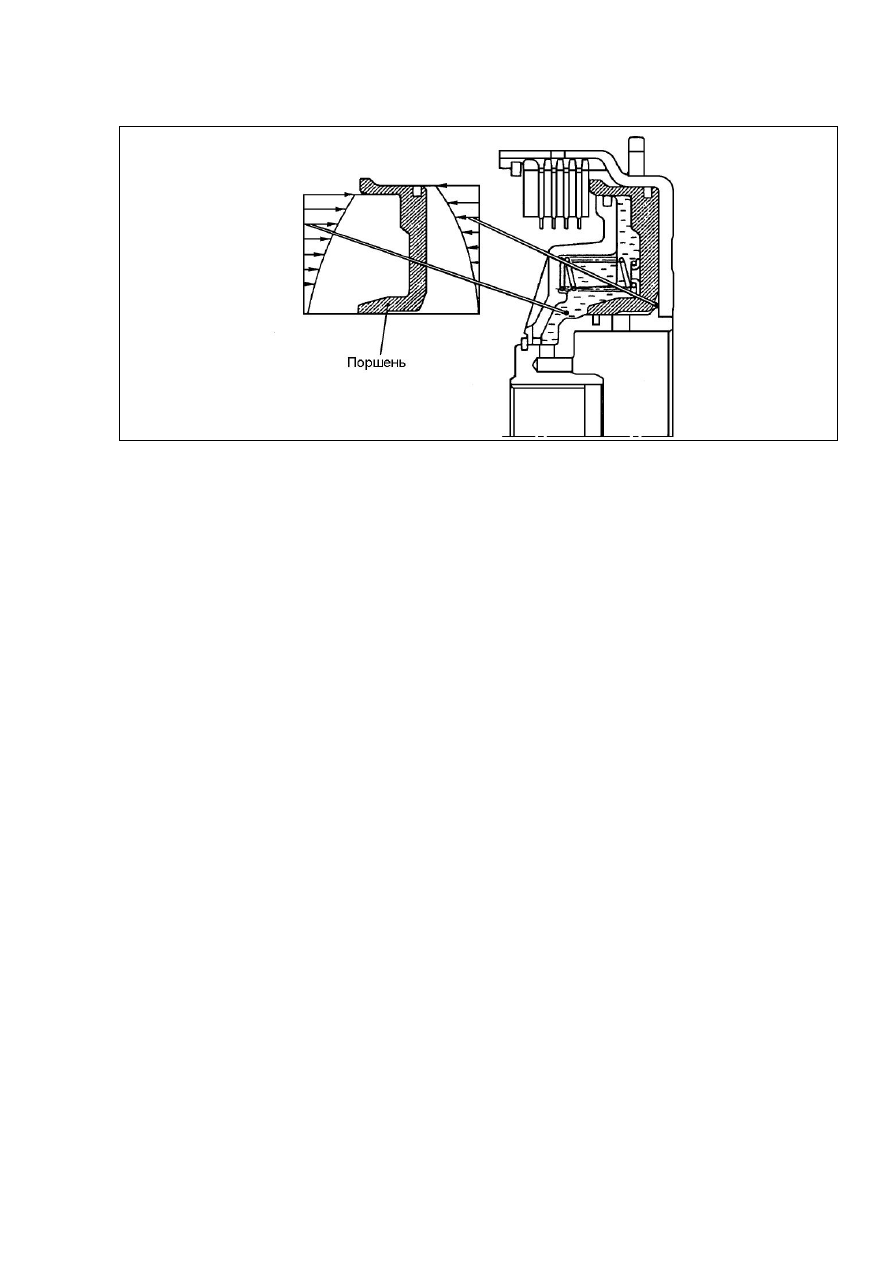

Принцип компенсации центробежного давления в муфтах




На  высоких  оборотах  двигателя  может  возникнуть  эффект,  который  затруднит

выключение  муфты,  т.  к.  давление  жидкости  в  камере  между  поршнем  и
барабаном  будет  поддерживаться  за  счёт  центробежного  эффекта,  и  усилия
возвратной  пружины  может  оказаться  недостаточно  для  быстрого  выключения
муфты.

Например  для  муфты Underdrive центробежное  давление  может  достигнуть

4.6 кг/см

2

при скорости вращения вала 8000 об/мин, что создаст осевое усилие на

поршень в 440 кг навстречу действию возвратной пружины.

Поэтому,  со  стороны  возвратной  пружины  расположена  ещё  одна  камера,

давление  жидкости  в  которой,  появляющееся  с  ростом  оборотов,  компенсирует
аналогичное давление с противоположной стороны поршня.



11



12

10.?. ТОРМОЗА

Тормоза  применяются  для  остановки  и  предотвращения  вращения

элементов планетарных рядов.

Механизм  переключения  передач  трансмиссии F4A4 содержит  два

многодисковых тормоза: Low-Reverse и Second (2

nd

).

Кроме  того,  начиная  с 2003 года,  в  трансмиссии F4A4 стала  применяться

обгонная муфта, которая используется в качестве «одностороннего» тормоза.
