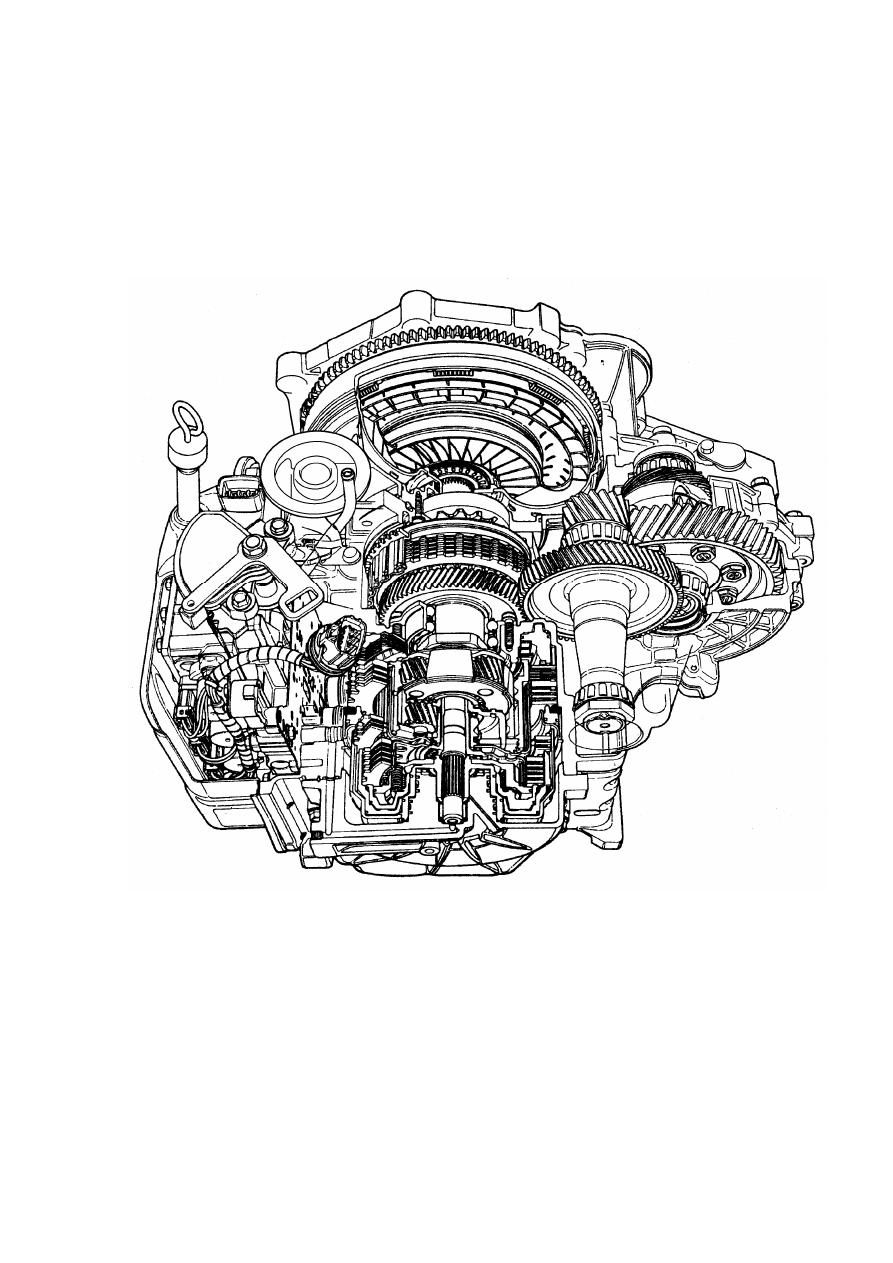

10. АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ СЕРИИ F4A4
















1



2

10.1.

ОСНОВНЫЕ ОСОБЕННОСТИ

•  Благодаря  системе «INVECS-II» достигается  максимально  комфортное

управление автомобилем.

•  Управление  с  обратной  связью  и  адаптивные  алгоритмы  управления

обеспечивают превосходное качество переключения передач.

•  Система

управления

позволяет

качественно

отрабатывать

переключения передач даже при очень высоких оборотах двигателя.

•  Количество валов снижено до двух, что снизило вес трансмиссии.
•  Низкий уровень шума.

10.2. СПЕЦИФИКАЦИЯ


Модель

трансмиссии

Модель

двигателя

Главная

пара

Модель автомобиля

4G13 1.3

4.042

COLT, LANCER (MG)

4G15 1.5

4.042

COLT, LANCER (MG)

4G15 1.5

4.406

SPACE STAR

4G92 1.6

4.042

CARISMA, COLT, LANCER

F4A41



4G18 1.6

4.406

CARISMA, SPACE STAR

F4A4A

4G18 1.6

4.406

LANCER (JT)

4G93 1.8

3.770

CARISMA

4G93 1.8

4.042

CARISMA, GALANT, SPACE STAR

4G93 1.8

4.406

CARISMA, SPACE STAR, SPACE RUNNER

4G63 2.0

4.042

GALANT

4G63 2.0

4.406

SPACE RANNER

F4A42-1

6A12 2.0

4.406

GALANT

4G64 2.4

3.770

GALANT, SPACE WAGON

4G64 2.4

4.042

GALANT, SPACE RUNNER, SPACE WAGON

F4A42-2

6A13 2.5

3.770

GALANT

F4A4B-2 4G69

2.4

4.406

GRANDIS



3



Модель трансмиссии

F4A41

F4A4A

F4A4B-1
F4A4B-1

F4A4B-2
F4A4B-2

Тип

3-элементный, 2-фазный,
с демпфером крутильных

колебаний

Функция блокировки

Предусмотрена

Гидротрансформатор

Коэффициент
трансформации
крутящего момента в
режиме stall-теста

2.00

Тип трансмиссии

Автоматическая: четыре

передачи вперёд, одна передача

заднего хода

1-я 2.842
2-я 1.529
3-я 1.000
4-я 0.712

Передаточные
отношения

Задний ход 2.480

Количество фрикционных дисков
муфты Underdrive

3 4  4

Количество фрикционных дисков
муфты Overdrive

3 4  4

Количество фрикционных дисков
муфты Reverse

2 2  2

Количество фрикционных дисков
тормоза Low-Reverse

4 5  6

Количество фрикционных дисков
тормоза Second

2 3  3

Управление переключением передач

Электронное управление

(INVECS-II)

Управление давлением ATF во время
переключения передач

Электронное управление

(независимое управление

гидравлическими контурами муфт

и тормозов)

Управление блокировкой
гидротрансформатора

Электронное управление

Вес, кг 70

71



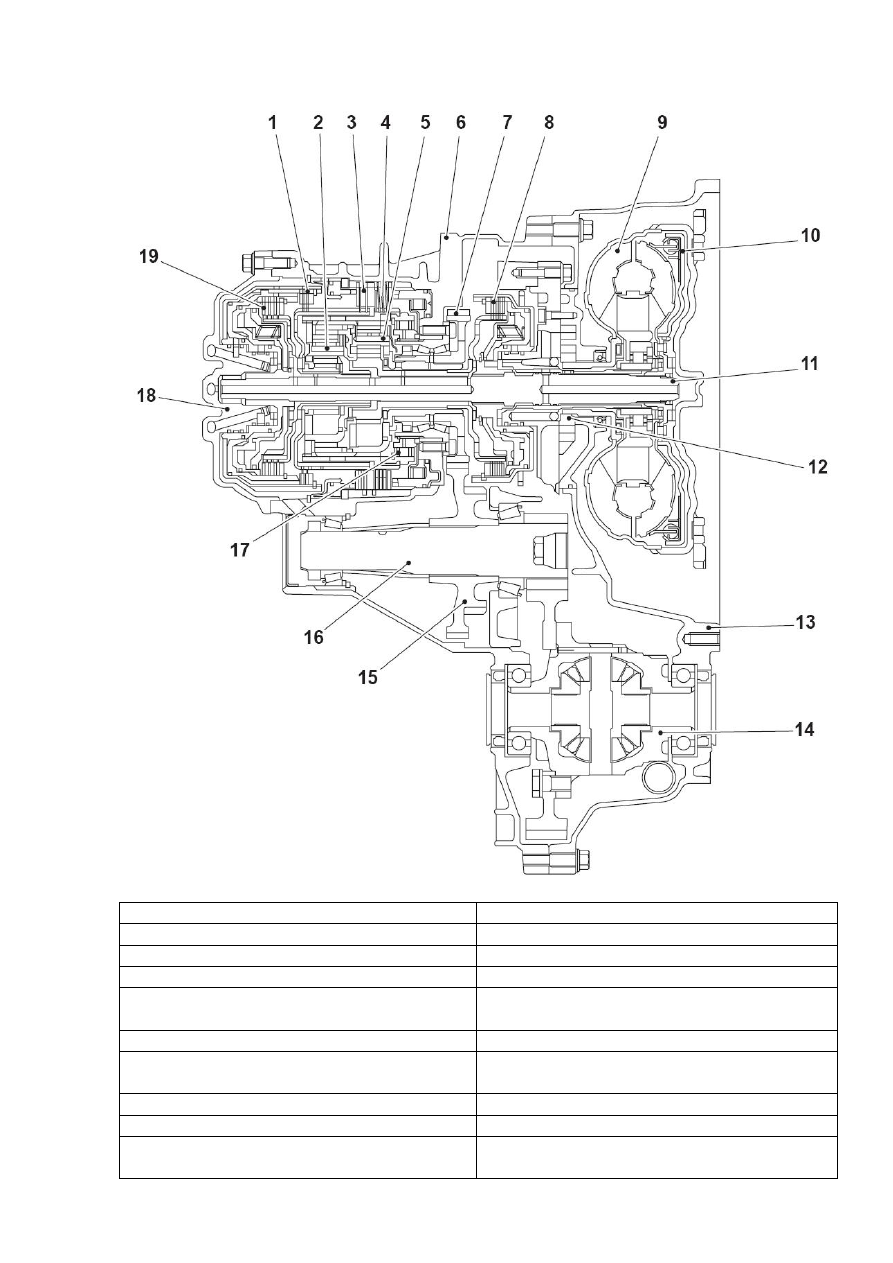

10.3. ВИД В РАЗРЕЗЕ




1. Муфта Reverse

11. Входной вал

2. Планетарный механизм Overdrive

12. Насос

3. Тормоз Second

13. Картер гидротрансформатора

4. Тормоз Low-Reverse

14. Дифференциал

5. Выходной планетарный механизм

15. Ведомая шестерня промежуточной

передачи

6. Корпус трансмиссии 16.

Выходной вал

7. Ведущая шестерня промежуточной

передачи

17. Муфта свободного хода

8. Муфта Underdrive

18. Задняя крышка

9. Гидротрансформатор 19.

Муфта Overdrive

10. Муфта блокировки

гидротрансформатора





4
