7.4. ИСПОЛНИТЕЛЬНЫЕ МЕХАНИЗМЫ
После  обработки  блоком  управления  входных  сигналов  и  определения

требуемой  реакции  вырабатываются  соответствующие  сигналы  элементам,
называемым  исполнительными  механизмами,  в  которых  они  преобразовываются
в механическое перемещение.

В  автомобилях  в  качестве  исполнительных  механизмов  чаще  всего

используются реле, шаговые двигатели и соленоиды. В системах же управления
трансмиссией используются в основном электромагнитные клапаны (соленоиды).

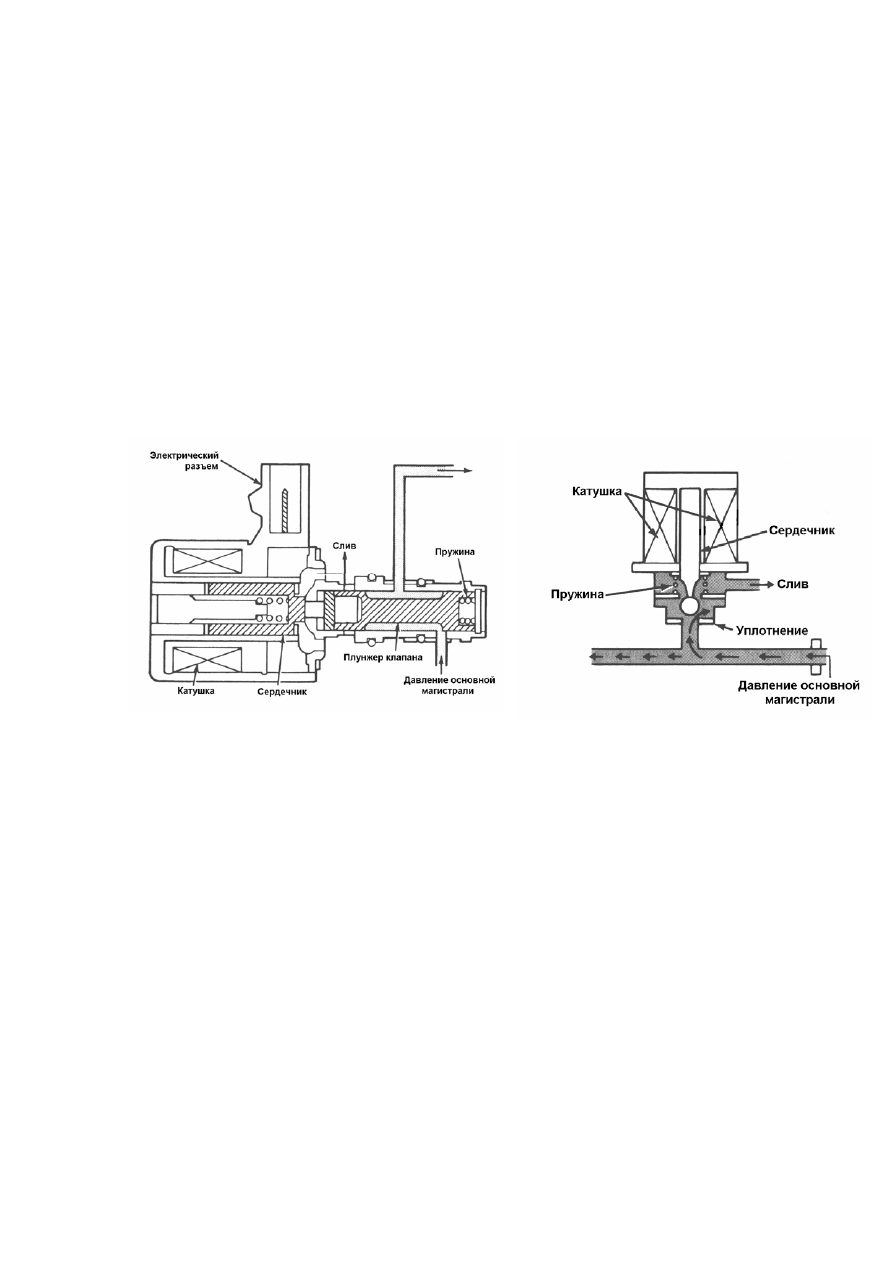

Соленоид – это  гидравлический  клапан,  управляемый  электромагнитом.

Внутри катушки находится сердечник, который соединен с подвижным элементом
гидравлического клапана, это может быть либо плунжер (рис.7-13а), либо просто
шарик (рис.7-13б).



Рис. 7-13 а)

Рис. 7-13 б)


При  подводе  напряжения  на  катушку  соленоида  его  сердечник  под

действием электромагнитной силы перемещается, а в случае снятия напряжения
под воздействием пружины возвращается в исходное положение. Таким образом,
соленоид преобразовывает электрическую энергию в механическую.



В  автоматических  трансмиссиях  соленоиды  используются  для  управления

блокировочной  муфтой  гидротрансформатора,  переключения  передач  и
формирования давления.

В системах управления автоматическими коробками передач используются

два  типа  соленоидов:  нормально  открытые  и  нормально  закрытые.  Клапан
нормально  открытого  соленоида  находится  в  открытом  состоянии,  пока  на
обмотку  соленоида  не  будет  подано  напряжение.  Для  нормально  закрытого
соленоида всё наоборот.

В  автоматических  трансмиссиях  применяется  два  типа  управления

соленоидами:  дискретное (ON/OFF-соленоиды)  и  управление  сигналами
широтно-импульсной модуляции (Duty Control соленоиды).



155

Соленоиды

с

широтно-импульсной

модуляцией

используют

для

формирования  давления,  как  в  основной  магистрали,  так  и  непосредственно  в
бустерах фрикционных элементов управления. Кроме того, соленоиды с широтно-
импульсной  модуляцией  используются  для  регулирования  скорости  скольжения
блокировочной муфты гидротрансформатора и формирования давления подпора
гидроаккумуляторов.


Принцип работы соленоидов управляемыми сигналами

широтно-импульсной модуляцией

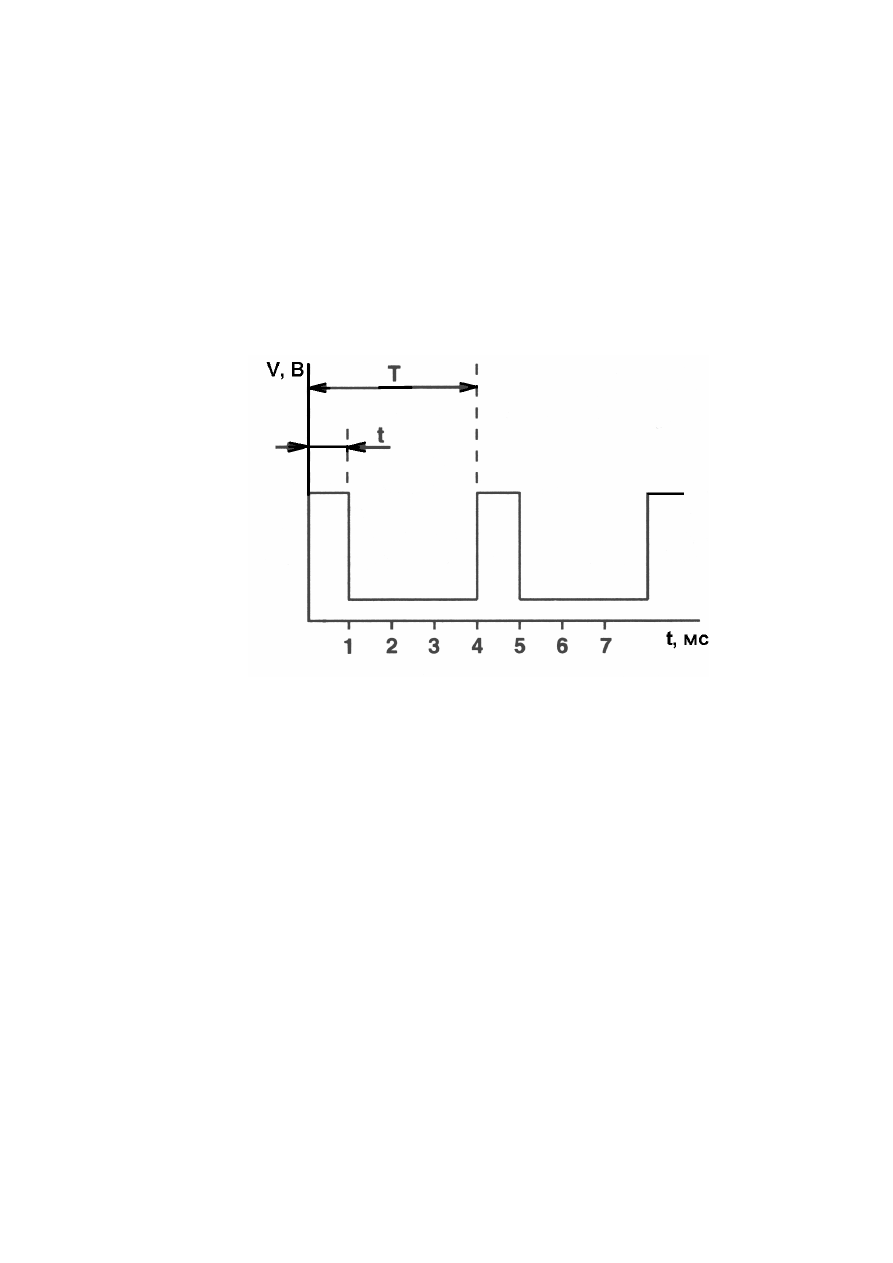

Рис. 7-14


Как  уже  отмечалось  выше,  соленоид  может  находиться  только  в  двух

состояниях:  включен  или  выключен.  Однако,  если  управляющее  напряжение
сформировать  в  виде  следующих  один  за  другим  циклов,  состоящих  из
включенного и выключенного состояний (рис.7-14), то сердечник соленоида будет
постоянно  находиться  в  подвижном  состоянии.  Следует  отметить,  что  период
каждого цикла (Т) величина постоянная, блок управления может изменять только
время наличия сигнала (t) (рис.7-14) или, по-другому - ширину импульса. Изменяя
соответствующим  образом  ширину  импульса,  блок  управления  с  помощью
соленоида  имеет  возможность  формировать  требуемое  на  данный  момент
времени  давление.  Сигнал  широтно-импульсной  модуляции  характеризуется
отношением  ширины  импульса  к  периоду  цикла,  выраженным  в  процентах.  Так,
если период цикла Т=4 мс и ширина импульса t=2 мс, то рабочий цикл соленоида
будет  составлять 50%. Если  же  при  том  же  значении  периода  ширина  импульса
составляет 3 мс, то рабочий цикл равен уже 75%.

Частота  пульсации,  т.е.  количество  циклов  поданных  на  соленоид  за

единицу времени, для разных соленоидов может изменяться в широких пределах,
причем,  чем  выше  частота,  тем  точнее  происходит  регулирование  величины



156



157

давления.  Например,  в  трансмиссии  4Т80Е  для  управления  скольжением
блокировочной  муфтой  гидротрансформатора  используется  сигнал  с  частой
пульсации 32 Гц, а для регулирования давления в основной магистрали - 292,5 Гц.

8.  ОБЩИЕ  ЗАМЕЧАНИЯ  ПО  СНЯТИЮ/УСТАНОВКЕ  И  РЕМОНТУ

АВТОМАТИЧЕСКИХ ТРАНСМИССИЙ

При  снятии  и  установке  автоматической  трансмиссии  на  автомобиль

используйте специальный инструмент, с соответствии с руководством по ремонту.

Перед  снятием  трансмиссии  слейте  рабочую  жидкость (ATF), а  на

некоторых  моделях  автомобилей  требуется  слить  и  охлаждающую  жидкость
двигателя.

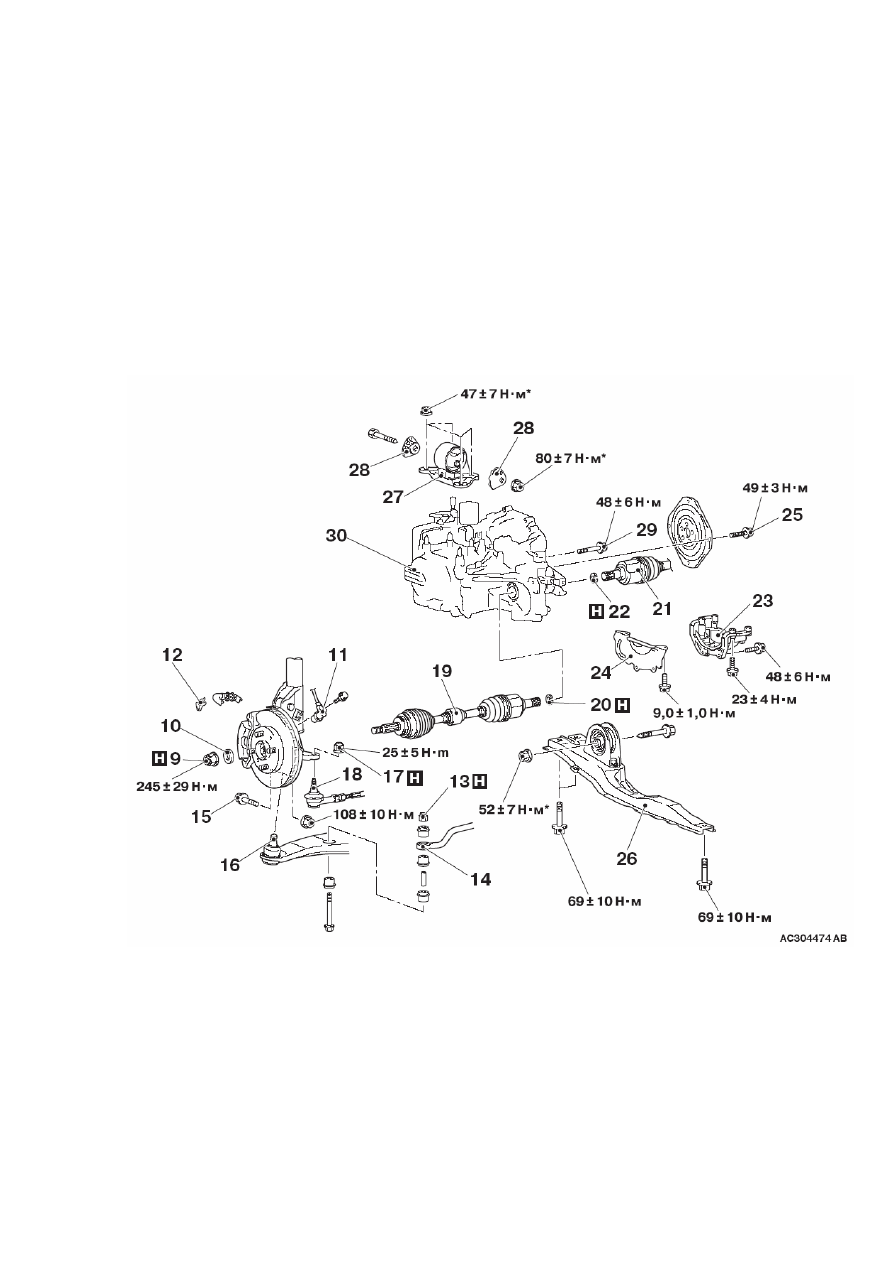

При  снятии  и  установке  трансмиссии  действуйте  в  порядке  указанном  в

руководстве  по  ремонту  (рис.8-1).  Установка  трансмиссии  производится  в
обратном порядке.


Рис. 8-1



Обратите внимание, что гидротрансформатор снимается и ставится вместе

с трансмиссией.

Автоматическая  трансмиссия  состоит  из  большого  числа  прецизионных

деталей, требующих аккуратного обращения при ремонте и обслуживании.

Работы  по  ремонту  трансмиссии  рекомендуется  производить  на  столе,

покрытом  резиновым  ковриком.  В  процессе  работы  поддерживайте  чистоту  и
порядок на рабочем месте.
