Не  используйте  матерчатые  перчатки  и  ветошь  при  ремонте

автоматической  трансмиссии.  При  необходимости  допускается  использовать
нейлоновые перчатки и бумажные салфетки.

После  завершения  разборки  трансмиссии,  все  детали  должны  быть

тщательно  отмыты.  Для  очистки  металлических  деталей  можно  использовать
растворитель, после чего хорошо высушить детали сжатым воздухом.

Для  очистки  пластиковых  и  резиновых  деталей  допускается  использовать

только ATF.

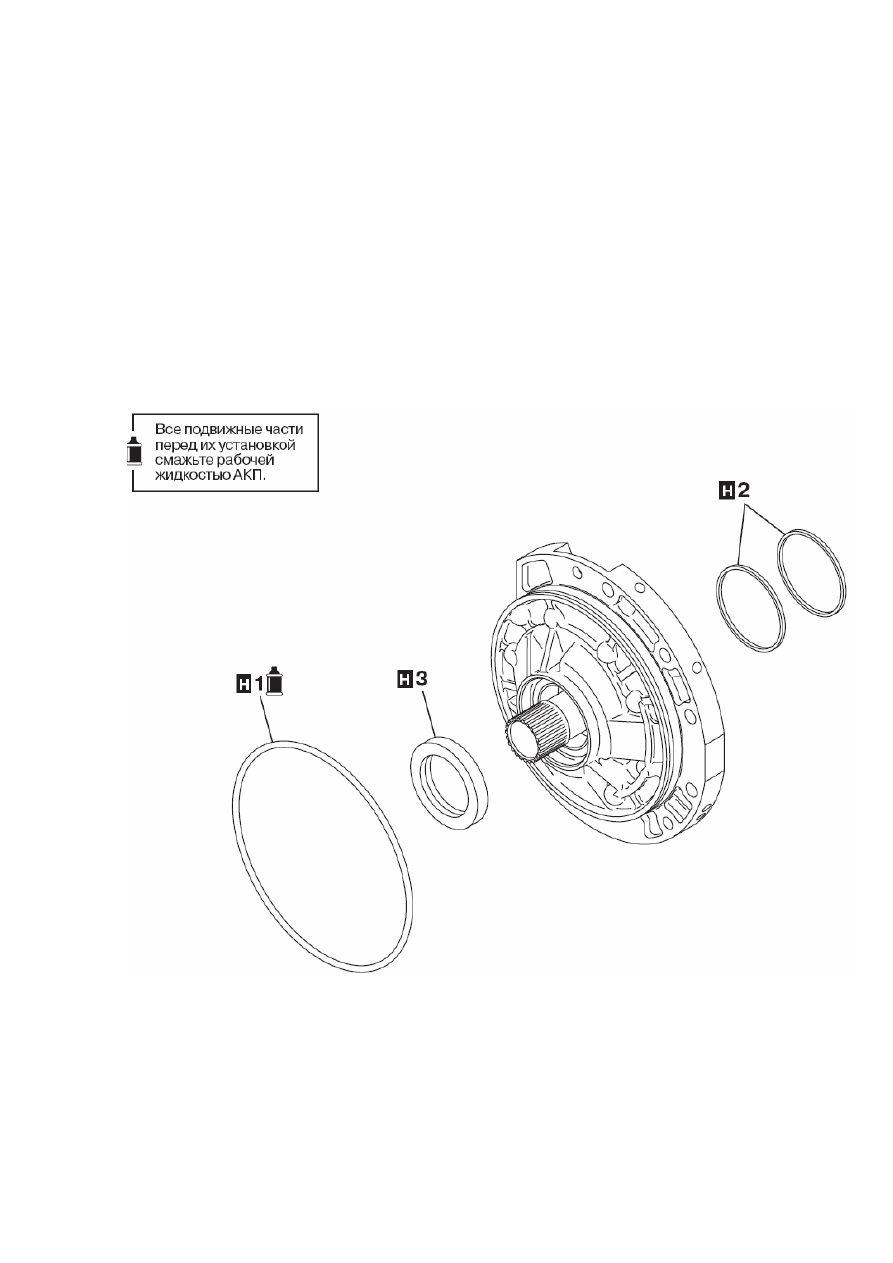

Прокладки,  сальники  и  уплотнения  являются  одноразовыми  деталями.

Никогда  не  используйте  их  повторно. (Рис. 8-2) Такие  детали  на  схемах
помечаются буквой N (латинская) или Н (русская).



Рис. 8-2

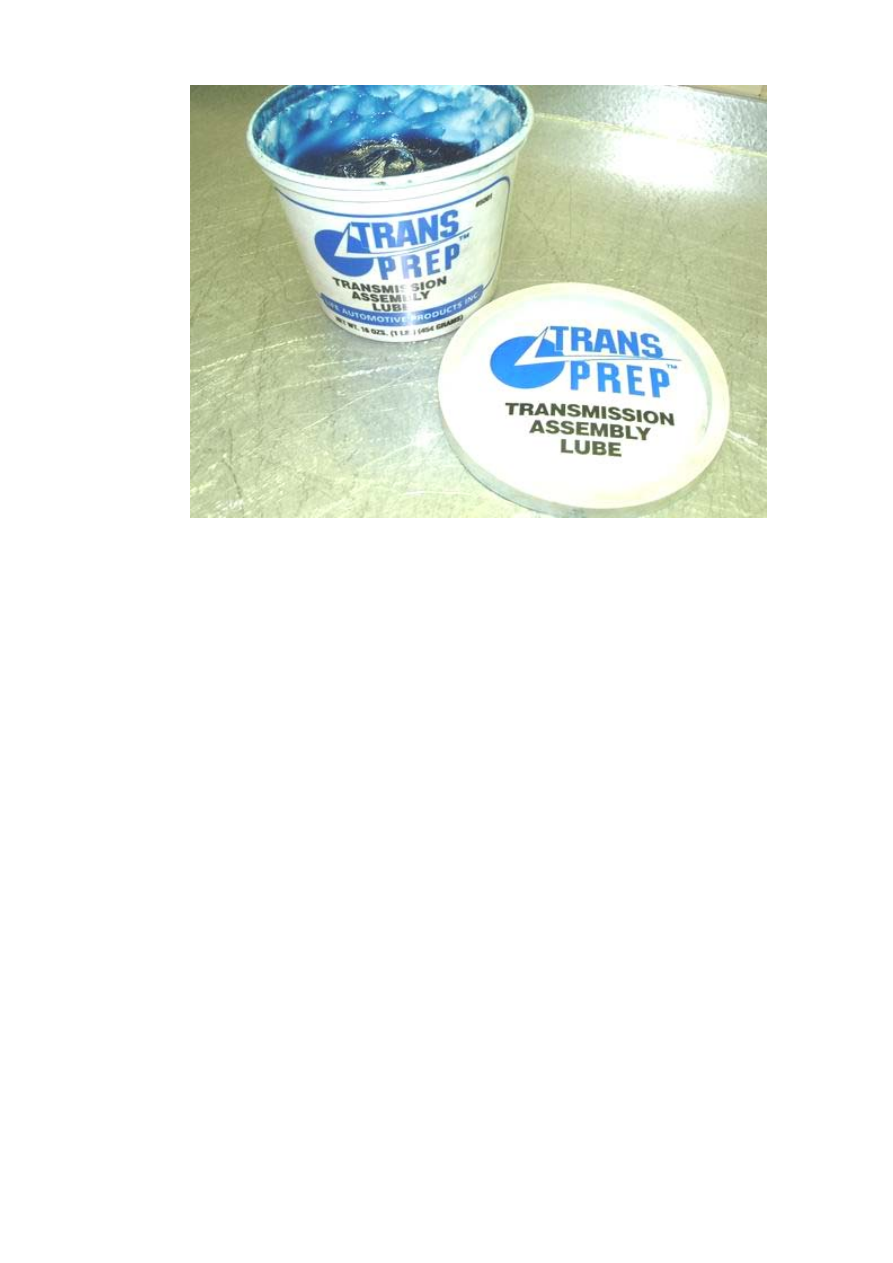

При  сборке  трансмиссии  используйте  специальный  синий  гель  или  белый

вазелин для смазки уплотнений и удержания лёгких деталей (рис.8-3). Для смазки
остальных деталей при сборке используйте ATF.




159



Рис. 8-3



Перед  установкой  новых  фрикционных  элементов  (дисков  и  тормозных

лент)  замачивайте их в ATF, не менее двух часов.

Не используйте герметик или клей для установки прокладок.
Если  обнаружено  повреждение  подшипника  скольжения,  меняются  все

сопряжённые с ним детали на новые.

Перед установкой трансмиссии на автомобиль требуется промыть систему

охлаждения ATF. Для промывки используйте ATF.

В  отдельных  случаях  (например,  при  установке  поддона)  в  качестве

прокладки может использоваться герметик. После разборки трансмиссии удалите
следы  старого  герметика  при  помощи  скребка.  При  сборке,  перед  нанесением
герметика,  убедитесь,  что  поверхности  ровные  и  чистые.  Герметик  наносится
равномерно,  без  разрывов,  жгутиком  определённой  толщины.  После  соединения
деталей не допускается контакта герметика с ATF в течении часа.

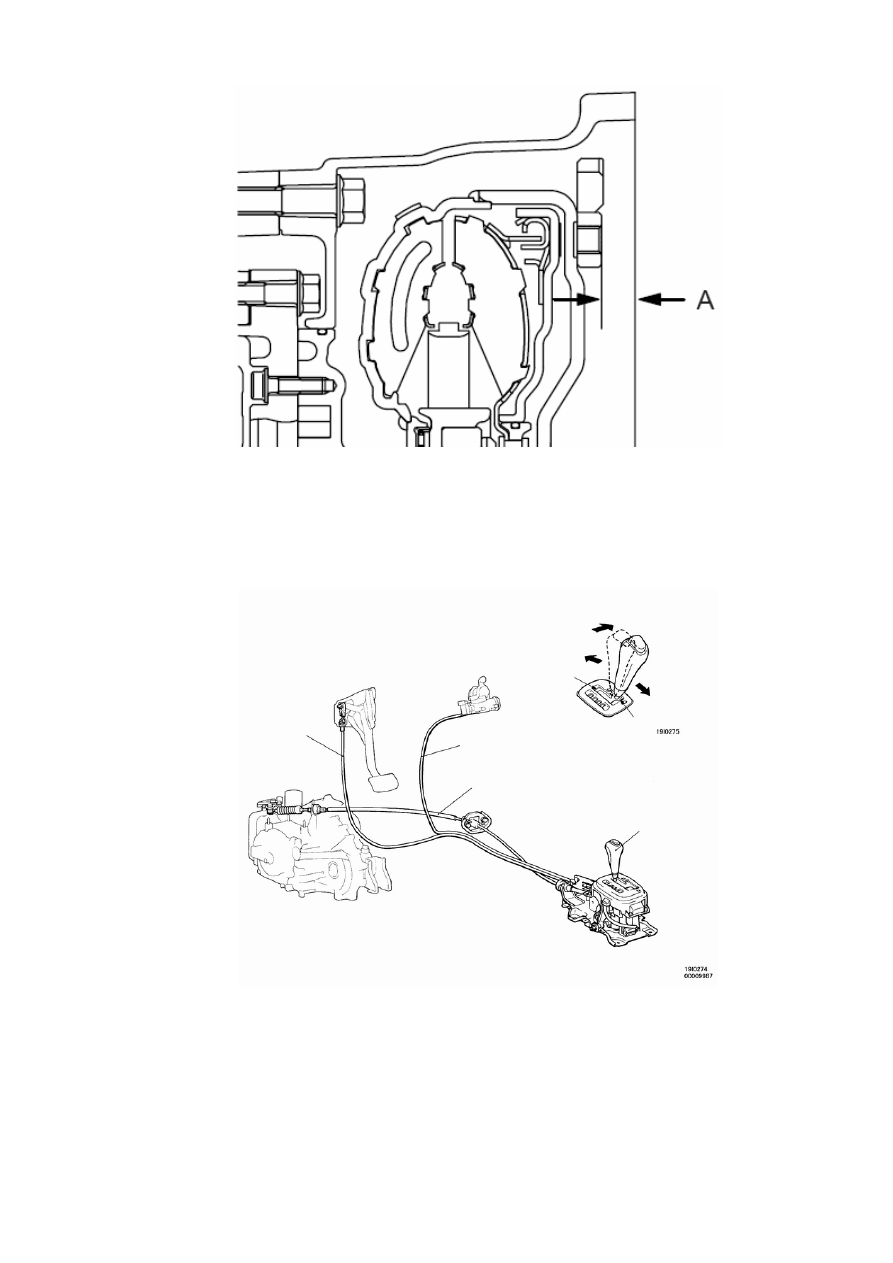

Перед  установкой  трансмиссии  на  автомобиль  проверьте  размер  A  (рис.

8-4)  в  соответствии  с  документацией  по  ремонту,  и  убедитесь,  что
гидротрансформатор  нормально  установился  в  трансмиссии.  Перед  установкой
гидротрансформатора  смажьте  трансмиссионной  жидкостью  приводную  втулку
насоса.  Установку  гидротрансформатора  производите  аккуратно,  так  чтобы  не
повредить сальник.




160



Рис. 8-4



После  установки  трансмиссии  отрегулируйте  привод  селектора  режимов  и

положение  датчика  селектора  режимов  АКПП  (рис. 8-5). Заполните  трансмиссию
рабочей жидкостью и проверьте её уровень.




Рис. 8-5








161

9. МОДЕЛЬНЫЙ РЯД СОВРЕМЕННЫХ АВТОМАТИЧЕСКИХ И

БЕЗСТУПЕНЧАТЫХ ТРАНСМИССИЙ MITSUBISHI

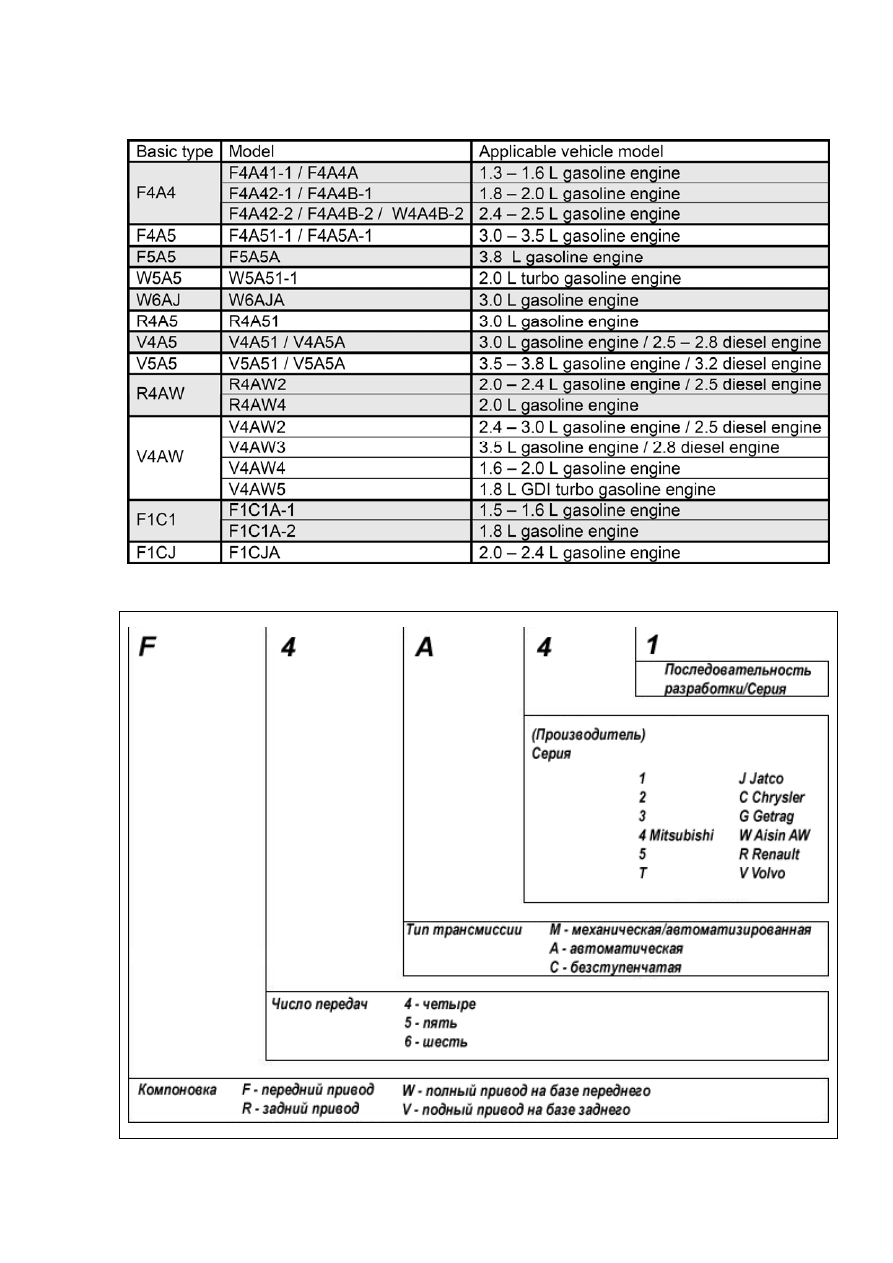

Система кодовых обозначений трансмиссий Mitsubishi
