На современных автомобилях устанавливаются более совершенные блоки

управления,  для  которых  чтение  кодов  неисправности  представляет  собой

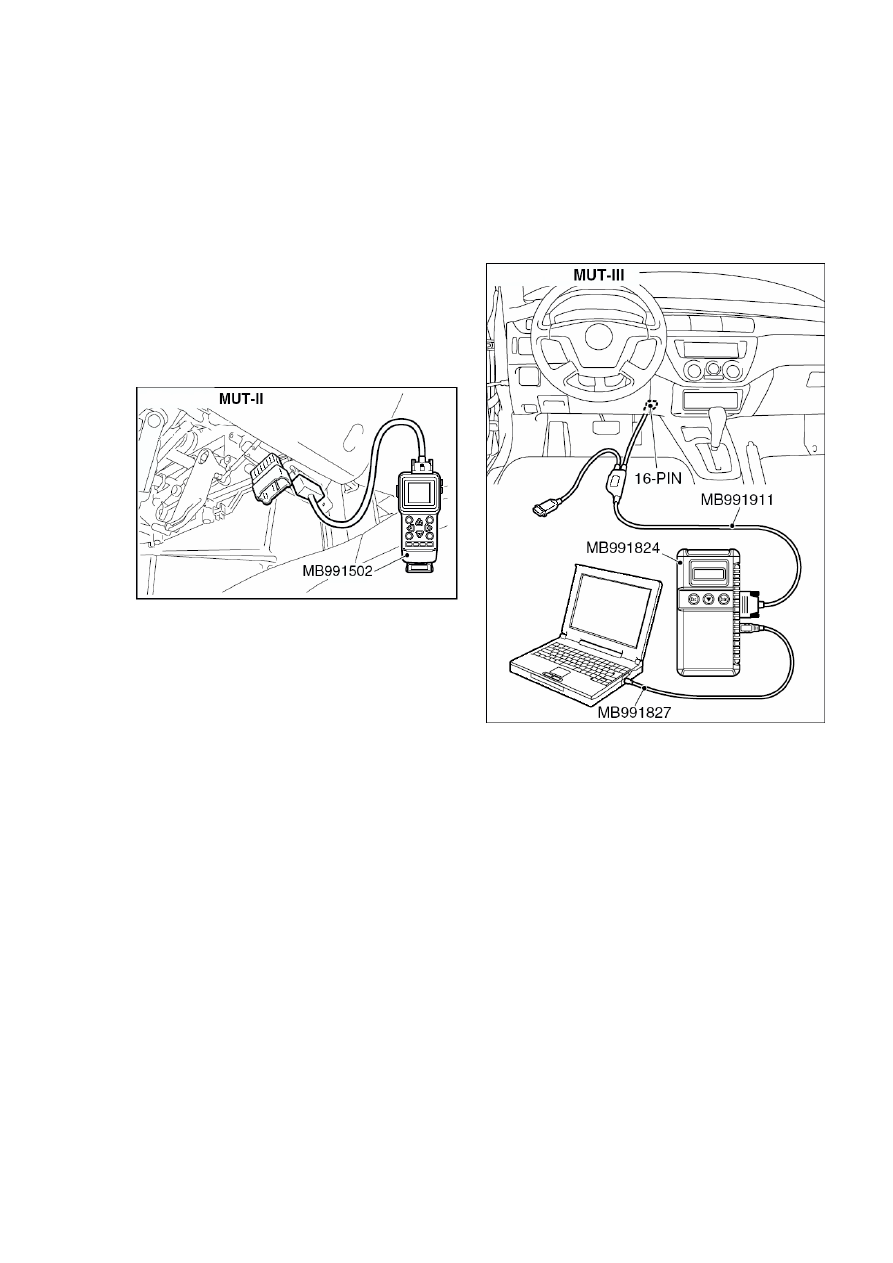

достаточно  простую  процедуру.  Для  этого  имеется  диагностический  разъем,  к
которому подключается специальный диагностический прибор MUT-II или MUT-III
(рис.7-3).







Рис. 7-3


Современные  бортовые  блоки  управления  непрерывно  контролируют

состояние системы.



147

7.3. ДАТЧИКИ
Датчики  предназначены  для  преобразования  перемещения,  температуры

или  давления  в  электрический  сигнал.  Электрогидравлические  системы
управления  имеют  в  своем  составе  несколько  датчиков,  с  помощью  которых
контролируются  параметры  различных  систем  и  условия  эксплуатации
трансмиссии.  Базируясь  на  информации,  поступающей  от  датчиков,  блок
управления  принимает  решения  и  формирует  управляющие  сигналы  для
исполнительных механизмов.


Датчик температуры ATF

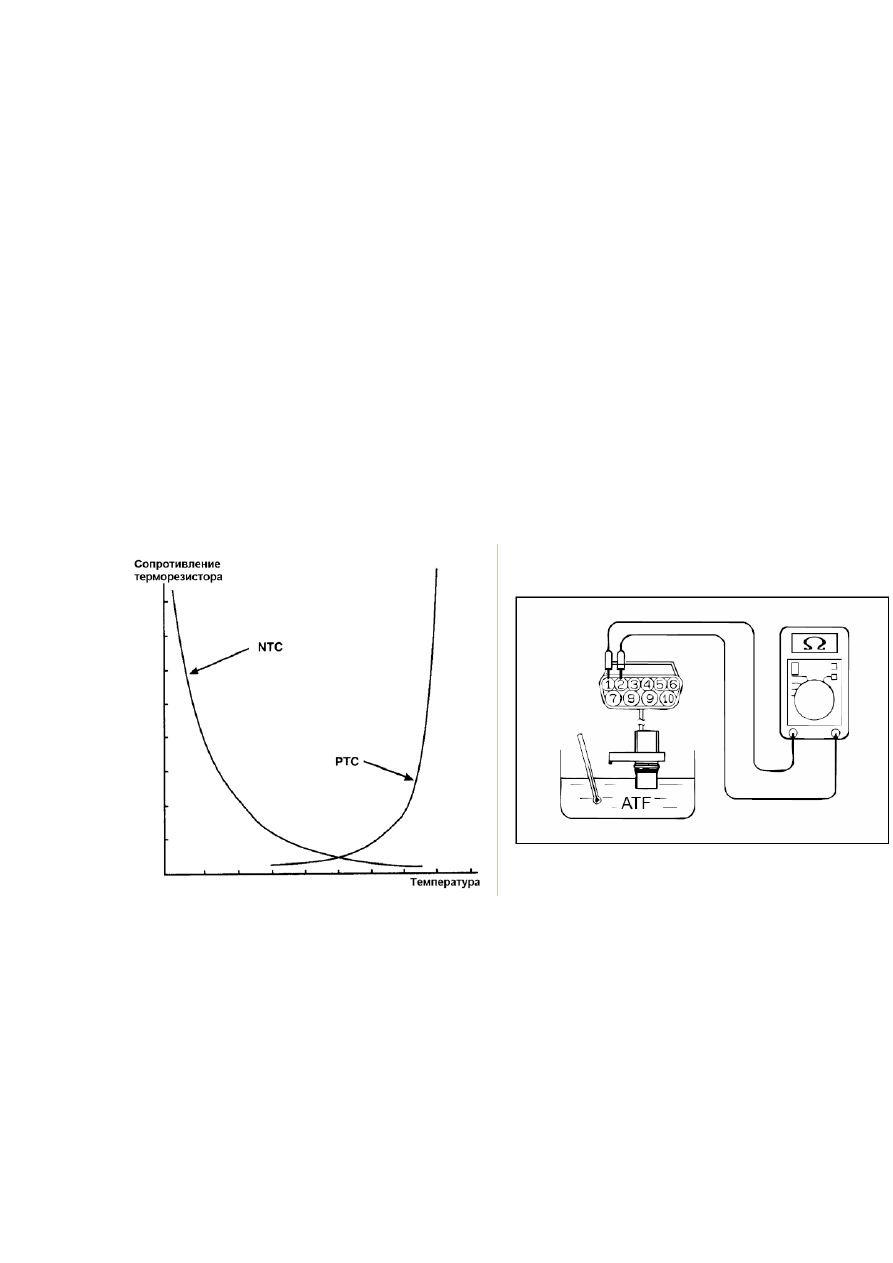

Датчик  температуры ATF представляет  собой  термистор  (терморезистор),

сопротивление  которого  зависит  от  температуры.  Они  классифицируются  на  две
группы (рис.7-4):

•  термисторы

с

отрицательным

температурным

коэффициентом,

сопротивление которых  уменьшается с увеличением температуры (NTC);

•  термисторы

с

положительным

температурным

коэффициентом,

сопротивление которых  увеличивается с увеличением температуры (PNC).

Рис. 7-4


В  результате  изменения  температуры ATF, меняется  сопротивление  и

падение  напряжения  на  датчике,  что  и  регистрирует  блок  управления.
Зависимость  сопротивления  термистора  от  температуры  представляет  собой
аналоговый сигнал.



148


Датчики давления
В  некоторых  типах  трансмиссий  используются  датчики  давления.  Эти

датчики  предназначены  для  измерения  давления  в  отдельных  каналах  системы
управления АКПП. Они преобразуют давление жидкости в электрический сигнал и
передают  его  в  блок  управления.  Существуют  два  типа  датчиков  давления:
дискретные и аналоговые.

Датчики дискретного типа могут сообщать блоку управления только лишь о

том,  что  в  месте  установки  датчика  давление  жидкости  не  ниже  заданной
величины.  Они  по  сути  своей  работают  как  выключатели.  Если  давление  равно
или  больше  заданной  величины,  то  контакты  датчика  замкнуты,  и  в  блок
управления  поступает  соответствующий  сигнал.  Если  же  давление  становится
ниже заданной величины, то контакты датчика размыкаются. Так блок управления
может  отслеживать  наличие  требуемого  давления  в  заданной  точке  системы
управления.

 Аналоговые  датчики  способны  изменять  величину  электрического  сигнала

пропорционально  давлению.  В  этих  датчиках  используются  пьезоэлементы,
электрическое сопротивление которых зависит от величины их деформации.


Датчик положения селектора режимов

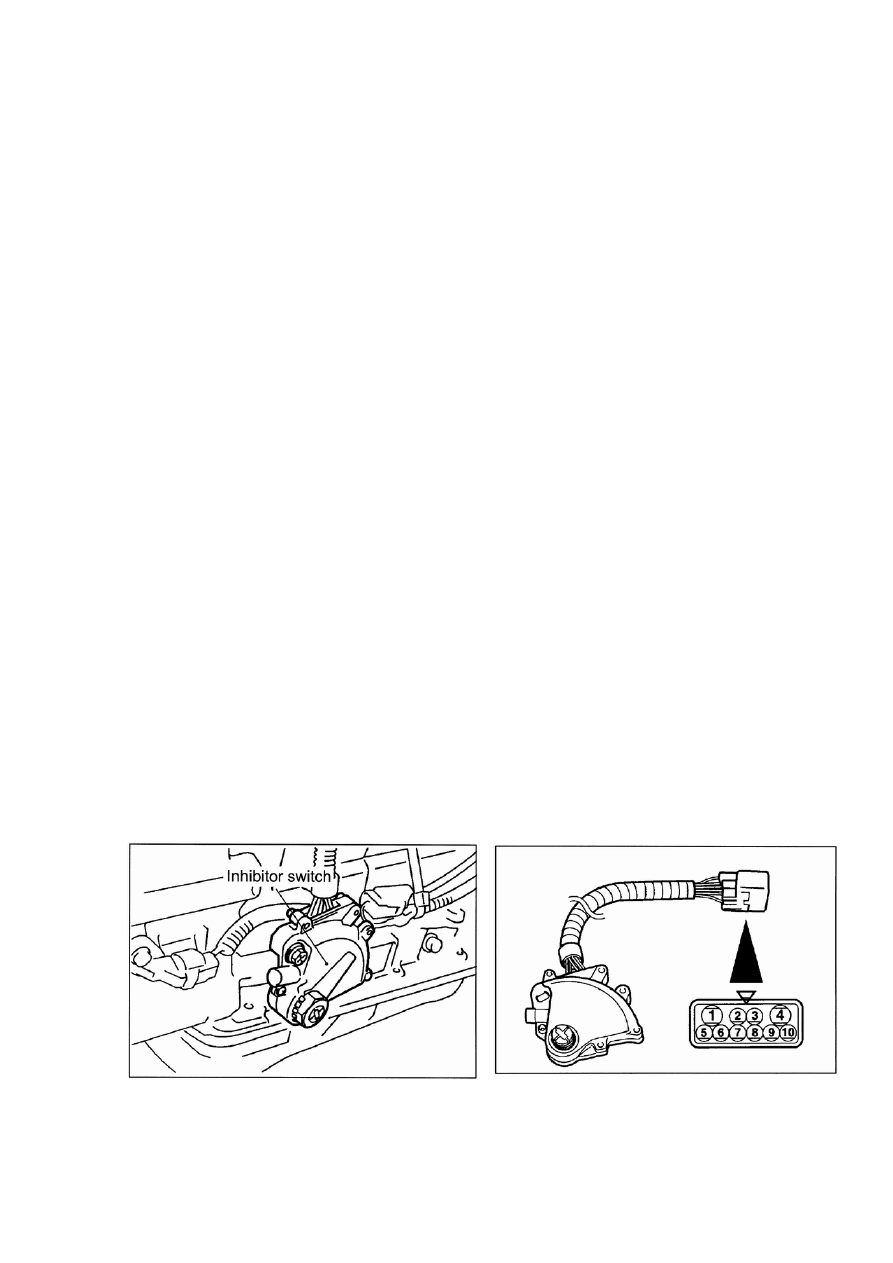

Конструкции  этих  датчиков  весьма  разнообразны  (рис.7-5а  и  рис.7-5б).

Обычно  этот  датчик  расположен  на  картере  коробки  передач  и  соединен  с
приводом  клапана  выбора  режимов.  Датчик  предназначен  для  передачи  в  блок
управления  информации  о  положении  селектора  режимов  АКПП,  кроме  того,
сигналы  датчика  в  режимах «P» и «N» используется  блоком  управления
двигателем  для  разрешения  запуска  двигателя.  Датчик  представляет  собой
переключатель,  который  замыкает  или  размыкает  определенные  электрические
цепи.

Рис. 7-5 а)





149





Рис. 7-5 б)


Датчик использования тормозов
Этот  датчик  размещен  на  тормозной  педали.  Датчик  представляет  собой

обыкновенный  выключатель,  задача  которого  сообщать  блоку  управления  о

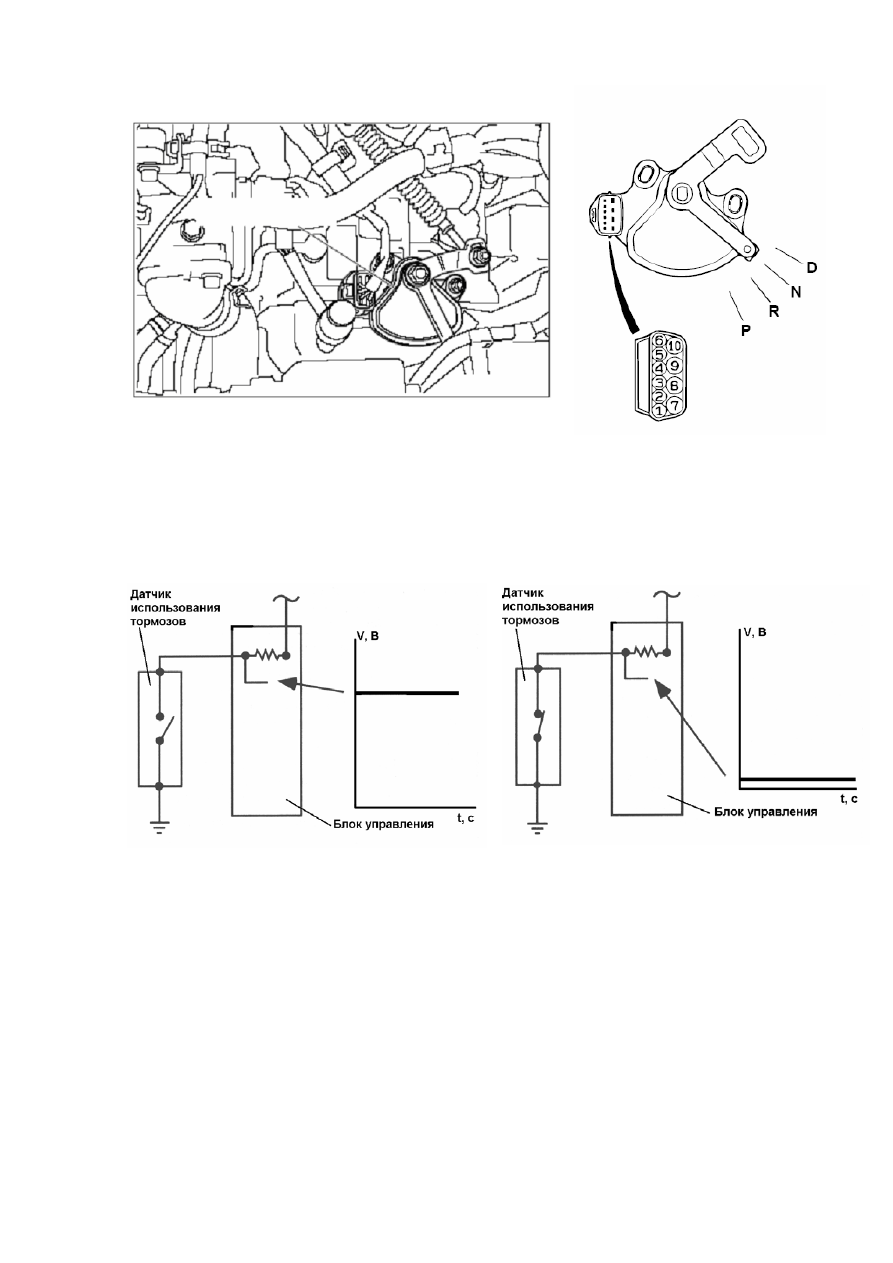

положении педали тормоза. Принцип работы датчика показан на рисунке 7-6.

Педаль отпущена

Педаль нажата

Рис. 7-6


В  некоторых  автомобилях  датчик  использования  тормозов  обеспечивает

еще  и  блокировку  рычага  селектора  режимов  в  положении  «Р».  Если  тормозная
педаль  нажата,  то  сигнал  датчика  выключает  исполнительный  соленоид
механизма  блокировки  рычага  селектора  режимов,  разрешая  тем  самым  его
перемещение из позиции «P» в любую другую позицию. В противном случае рычаг
будет заблокирован.


Датчик принудительного понижения передачи
Этот  датчик  размещен,  чаще  всего,  под  педалью  акселератора.  Датчик

представляет собой обыкновенный выключатель, задача которого сообщать блоку
