ГЛАВА 21

КУЗОВ

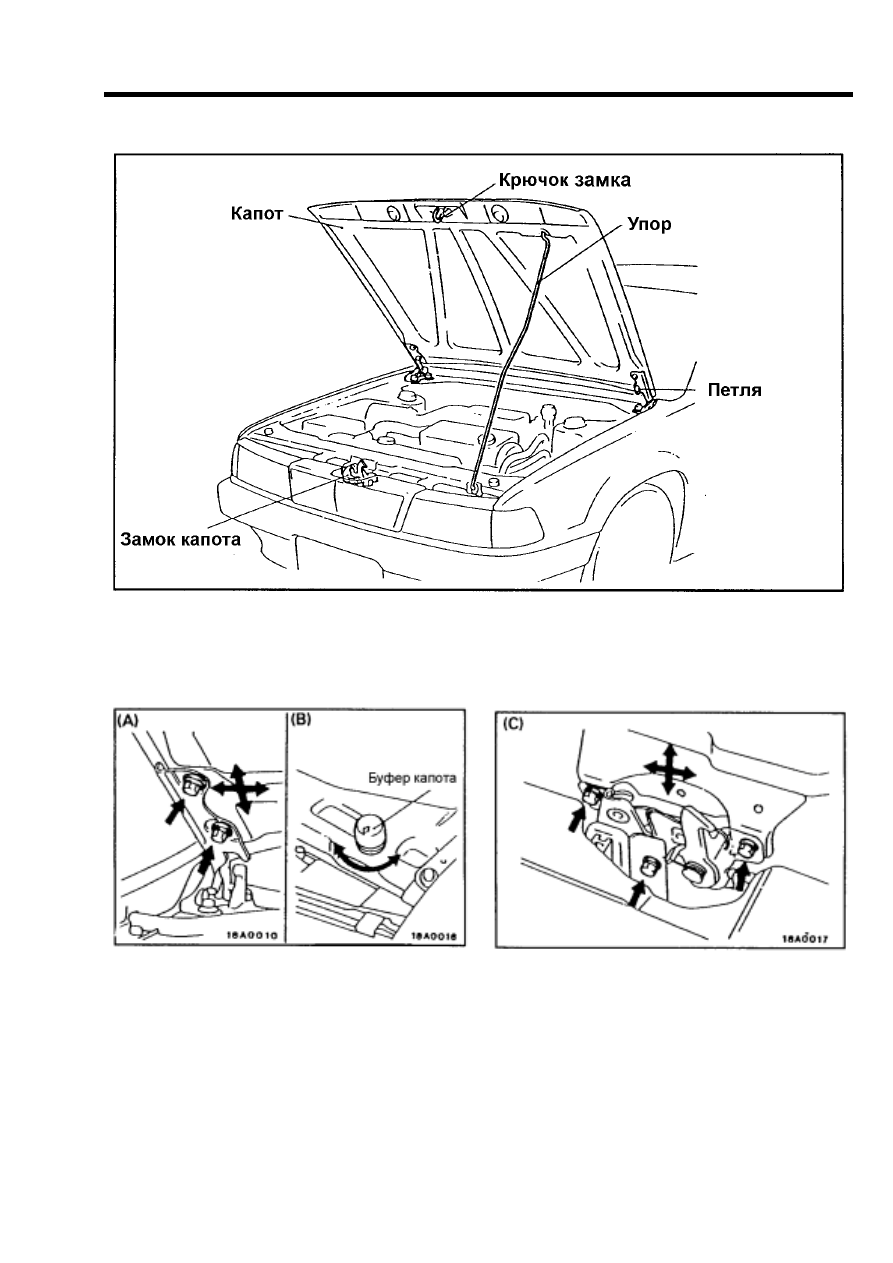

21-1 Конструкция капота

Рис. 21-1

21-2 Регулировка капота

Рис. 21-2

Рис. 21-3

– 163 –

КУЗОВ

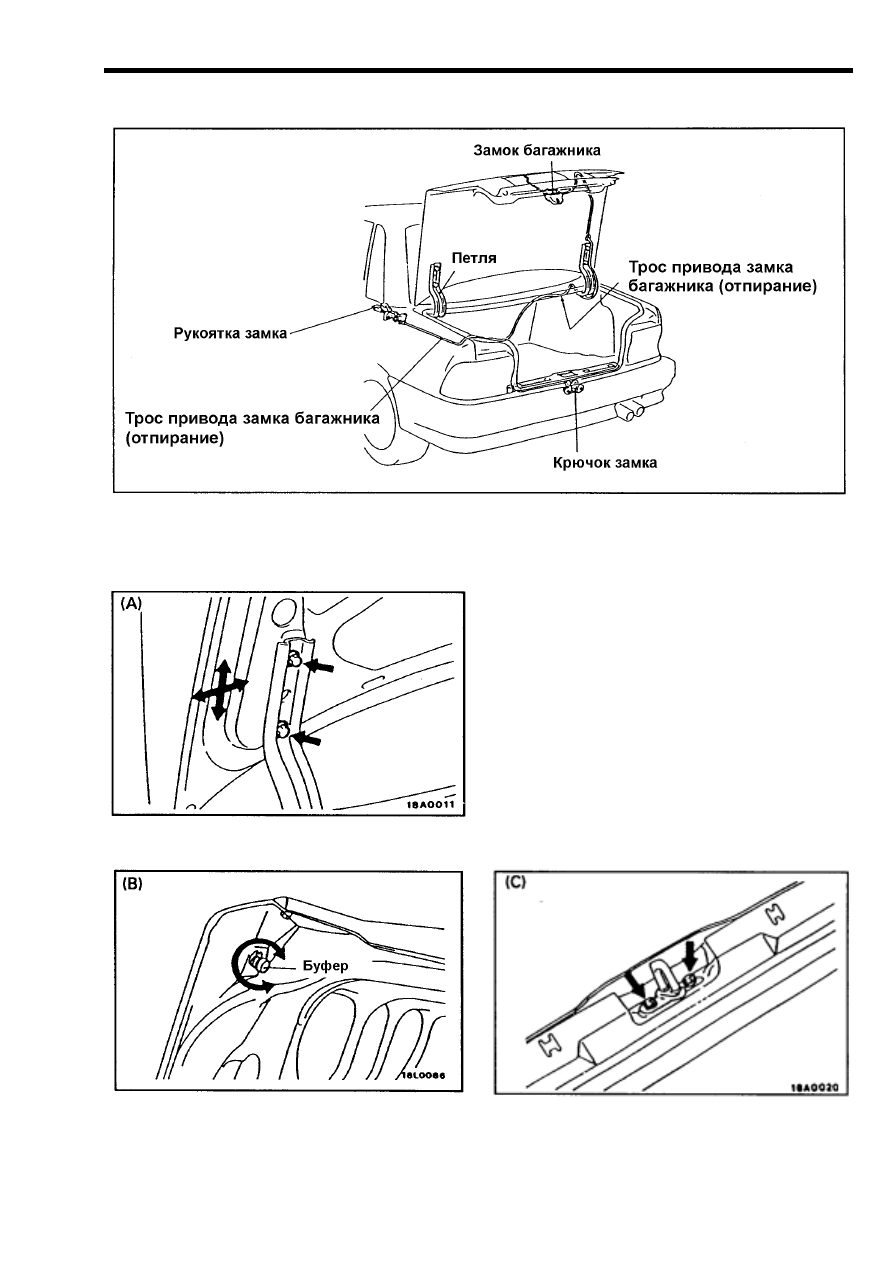

21-3 Конструкция крышки багажника

Рис. 21-4

21-4 Регулировка крышки багажника

Рис. 21-5

Рис. 21-6

Рис. 21-7

– 164 –

КУЗОВ

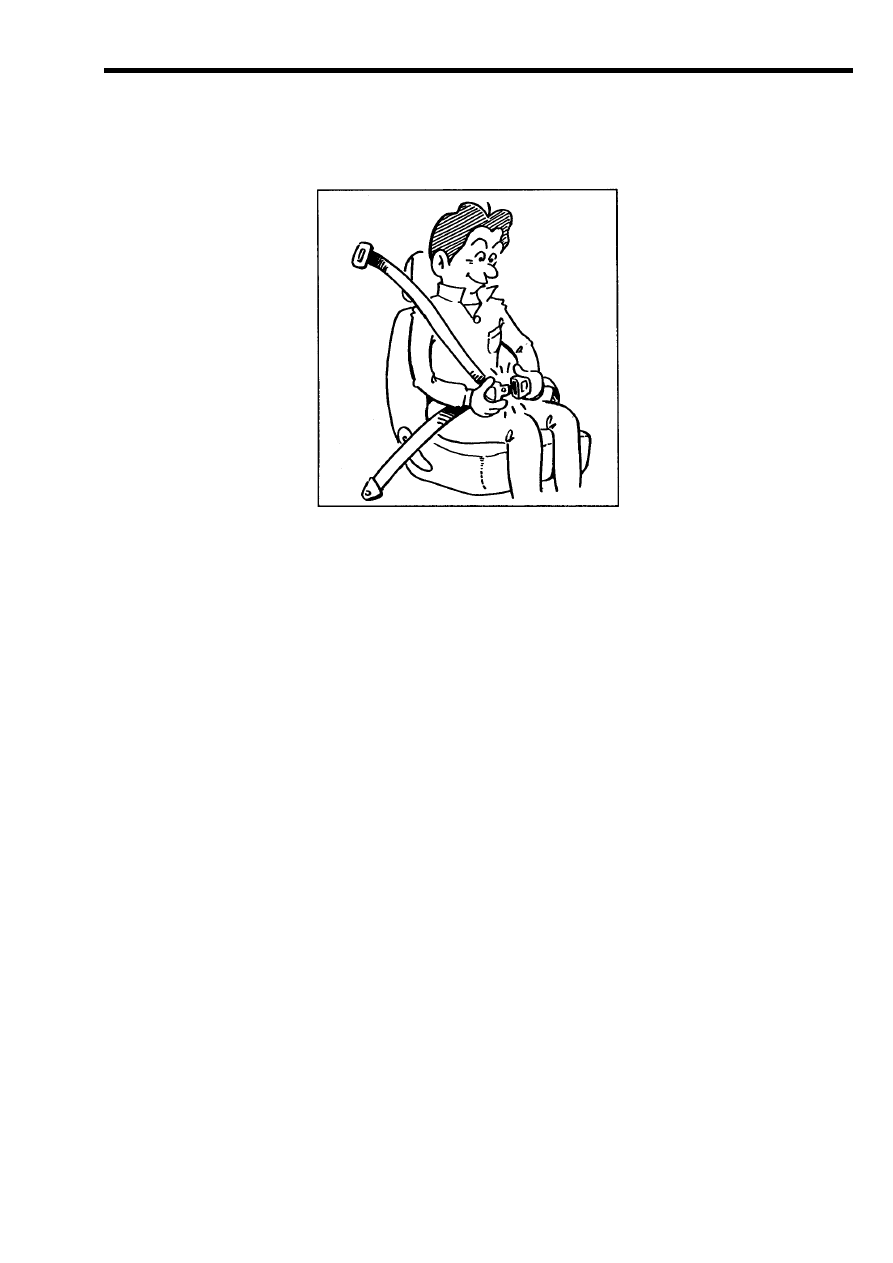

21-5 Ремни безопасности

Проверьте состояние ремней (потертость, разрывы, повреждение). Проверьте также
надежность соединения замка.

Рис. 21-8

– 165 –

ГЛАВА 22

КОНДИЦИОНЕР ВОЗДУХА

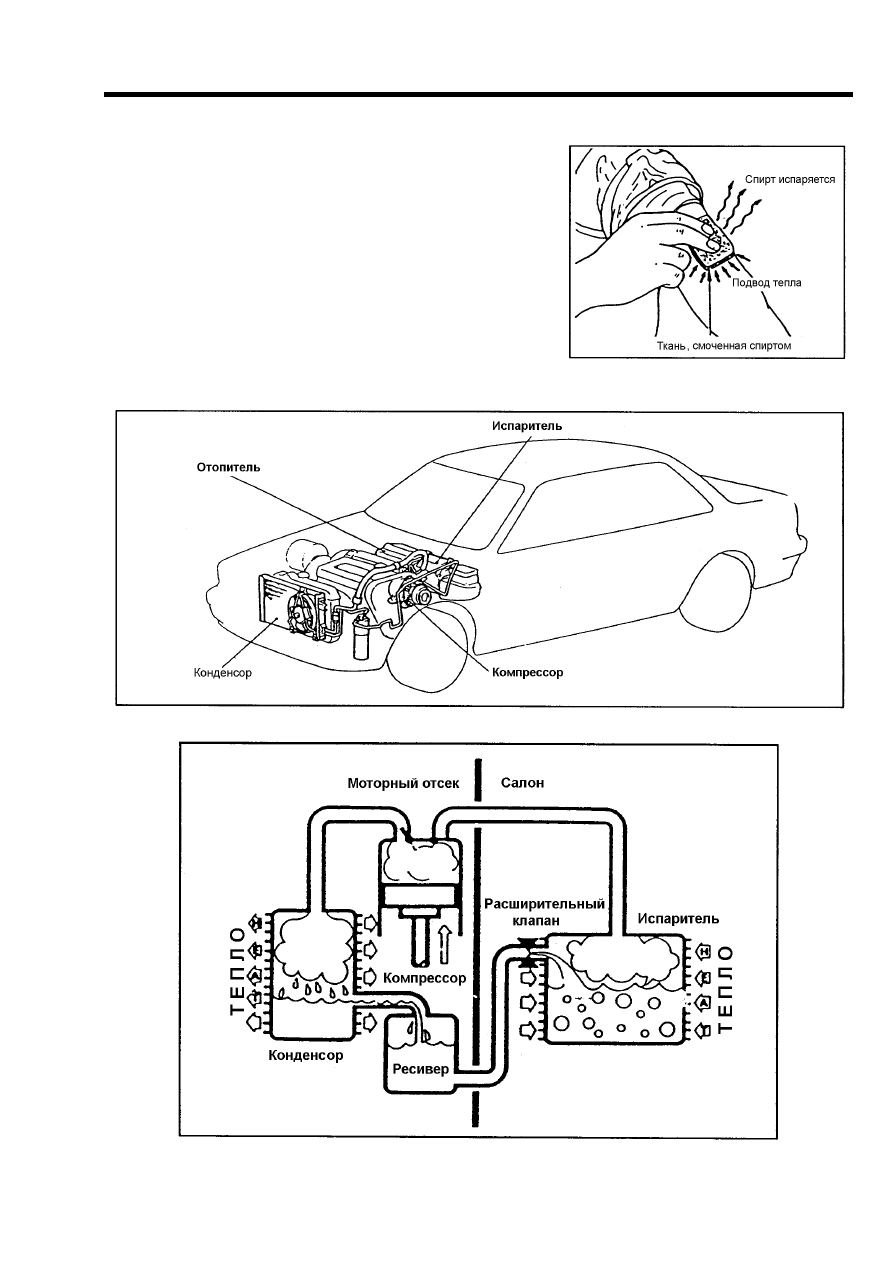

22-1 Основы принципа охлаждения

Почему мы чувствуем охлаждение
Когда спирт попадает на кожу, мы чувствуем холод
из-за того, что спирт, испаряясь, отбирает тепло у
кожи.
В кондиционере используется тот же принцип ох-
лаждения воздуха, а вместо спирта используется
хладагент, который испарятся лучше чем спирт.

Рис. 22-1

Рис. 22-2

Рис. 22-3 Рабочий цикл кондиционера

– 166 –
