ГЛАВЫ 23 - 27

ЭЛЕКТРООБОРУДОВАНИЕ АВТОМОБИЛЯ

Предисловие.

В этом разделе Вы узнаете об основах электрооборудования, используемого в ав-

томобиле. Вам может показаться, что электричество - это что-то очень трудное для по-
нимания потому, что оно невидимо. Однако в данном Руководстве электричество опи-
сывается простыми терминами, которые легко понять.

В этом разделе Вы узнаете о типах электрических устройств, используемых в авто-

мобиле, принцип действия этих устройств, какие меры предосторожности необходимо
выполнять при работе с ними и другие сведения.

Для того чтобы уметь обращаться с электрическими устройствами, Вам необходимо

узнать и четко представлять себе, что такое электрический ток, напряжение и сопро-
тивление. Без этих знаний Вы не сможете правильно использовать мультиметр (тес-
тер). Поэтому Вы должны узнать закон Ома и научится правильно использовать муль-
титестер . В качестве дополнительного приема изучения электричества, Вы можете по-
пробовать измерять с помощью мультитестера различные электрические процессы,
которые окружают Вас в повседневной жизни.

В настоящее время все большее количество электронно-управляемых систем при-

меняется в автомобильной технике. Если Вы не поймете, что Вам предстоит узнать в
данных главах, то Вы не сможете правильно проверить системы автомобиля с элек-
тронным управлением. Более того Вы даже можете вывести их из строя.

Итак, давайте шаг за шагом, постепенно познавать основы электричества и электро-

ники.

– 167 –

ГЛАВЫ 23

ЭЛЕКТРООБОРУДОВАНИЕ АВТОМОБИЛЯ

Если говорить упрощенно, в автомобильной технике используются три типа электриче-
ских устройств.

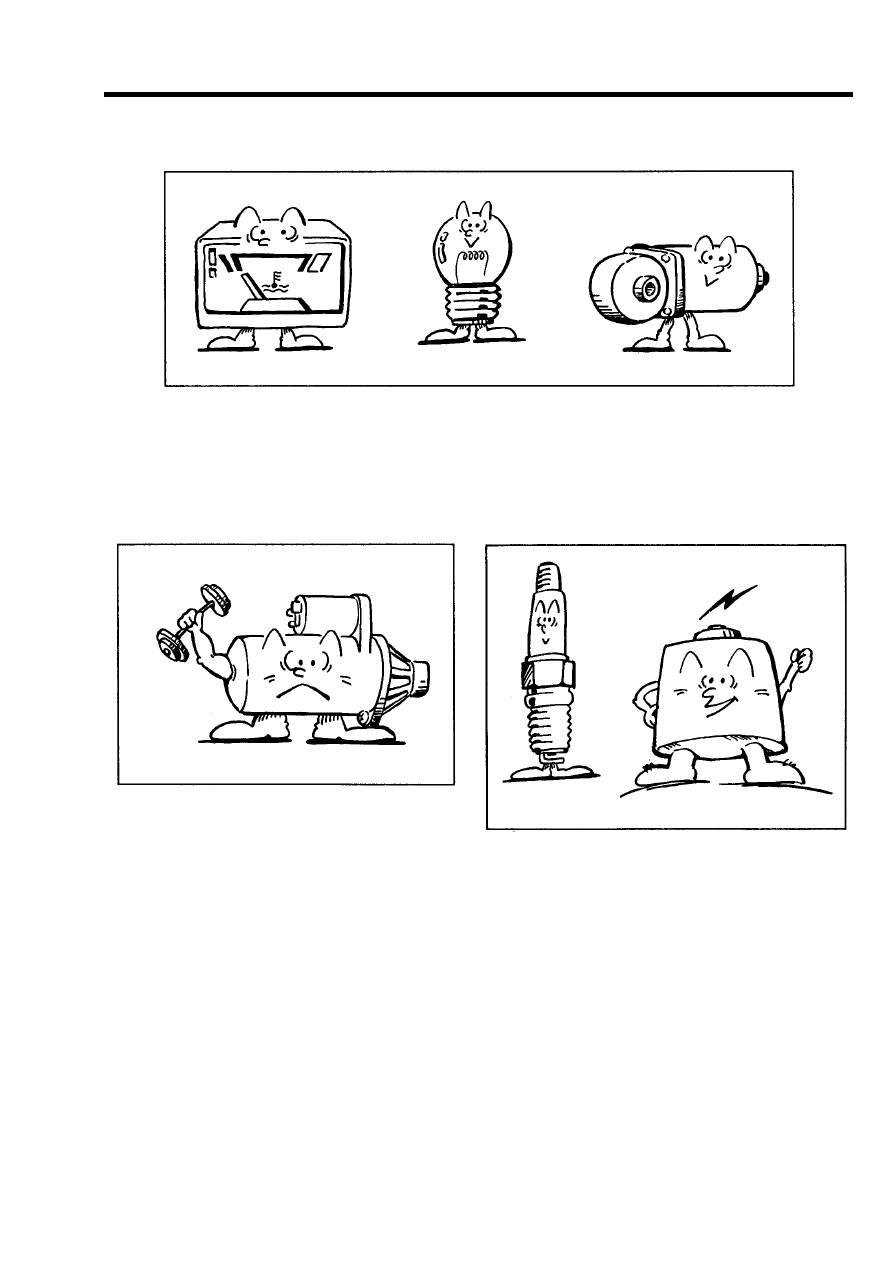

Рис. 23-1

(1) Слаботочные электрические устройства постоянного тока

Рис. 23-2

(2) Электрические устройства, выраба-
тывающие большую мощность и, следо-
вательно, потребляющие большой ток.

Рис. 23-3

(3) Электрические устройства, на которые
подается ток высокого напряжения (десятки
тысяч Вольт)

– 168 –

ГЛАВЫ 24

ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ

(СИСТЕМЫ И ИХ СОСТАВЛЯЮЩИЕ)

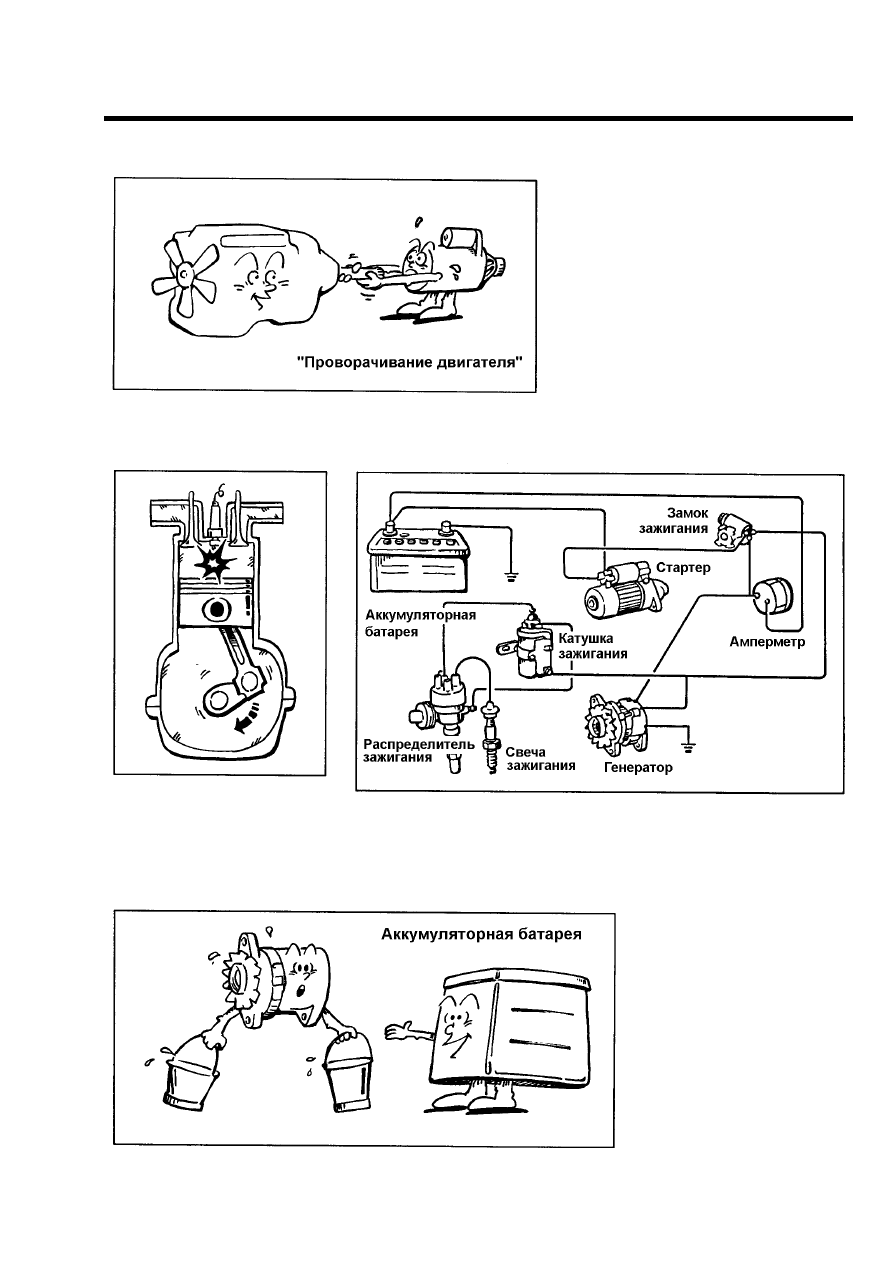

24-1 Система запуска двигателя

.…стартер

Рис. 24-1

24-2 Система зажигания

 … Катушка зажигания, провода высокого напряжения,

распределитель зажигания, свечи зажигания и замок зажигания

Рис. 24-2

Рис. 24-3

24-3 Система зарядки

 … генератор

Рис. 24-4

"Израсходованная энергия должна быть восполнена!"

– 169 –

ГЛАВА 25

ЭЛЕКТРООБОРУДОВАНИЕ АВТОМОБИЛЯ

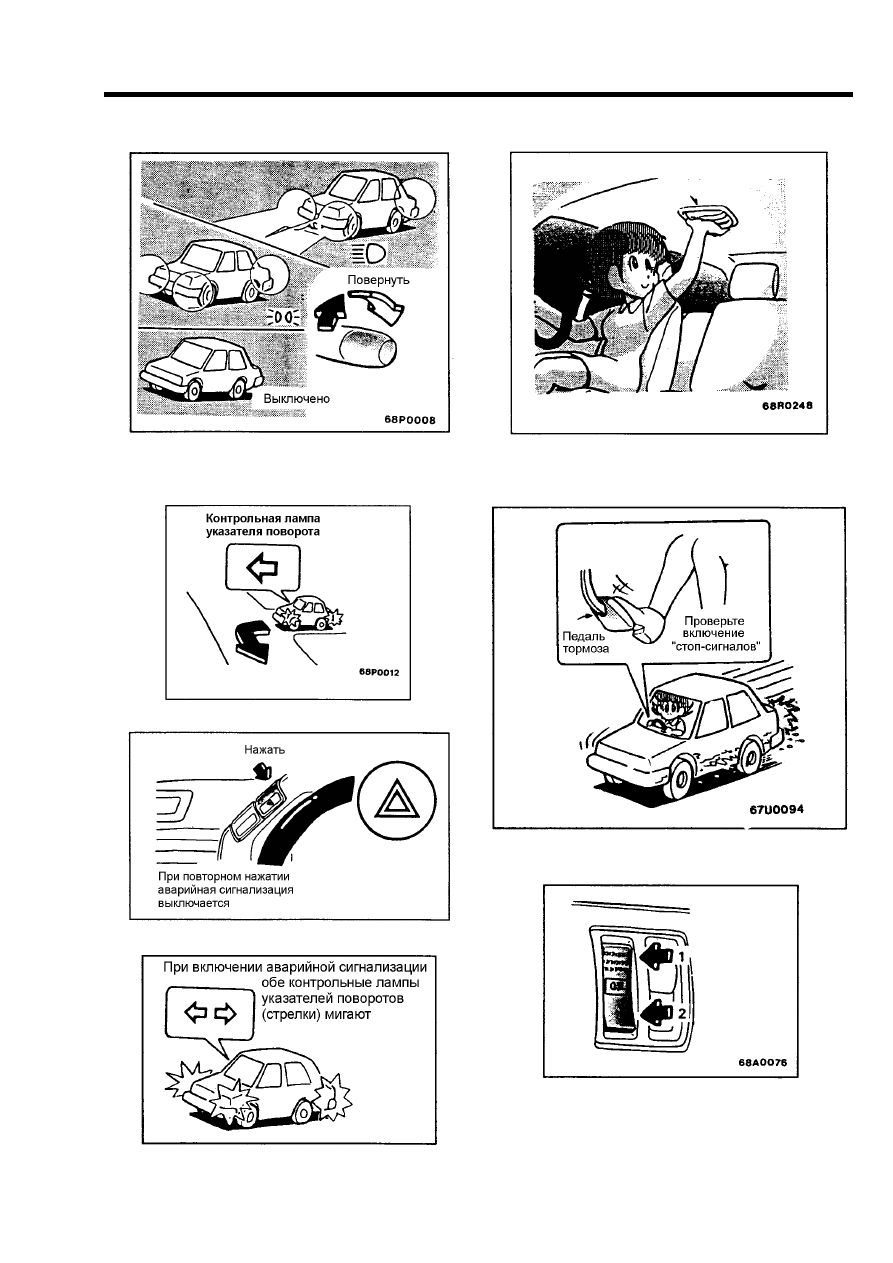

25-1 Освещение и световая сигнализация

Рис. 25-1 Фары головного света, передние

и задние габаритные огни

Рис. 25-2 Освещение салона

Рис. 25-3 Указатели поворота

Рис. 25-5

Рис. 25-7 Аварийная сигнализация

Рис. 25-4 Стоп-сигнал

Рис. 25-6 Выключатель заднего противо-

туманного света

– 170 –
