УСТРОЙСТВО И РАБОТА ДВИГАТЕЛЯ

7-10 Система смазки

(1) Конструкция и наименование деталей

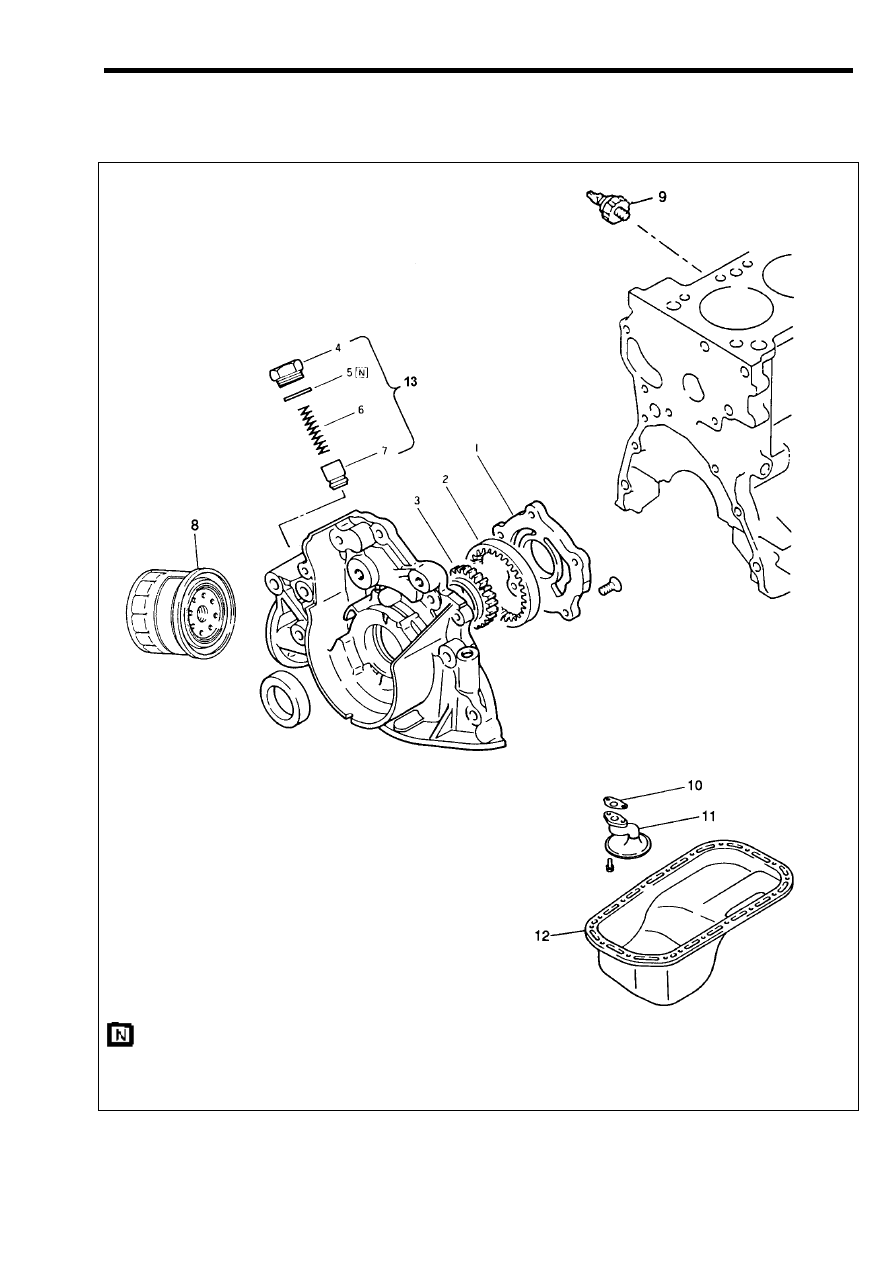

1. Крышка масляного насоса
2. Наружная (ведомая) шестерня масляного насоса
3. Внутренняя (ведущая) шестерня масляного
    насоса
4. Пробка
5. Уплотнительное кольцо
6. Пружина плунжера редукционного клапана
7. Плунжер редукционного клапана
8. Масляный фильтр
9. Датчик(-выключатель) давления масла
10. Прокладка уплотнительная
11. Маслоприемник
12. Масляный поддон
13. Редукционный клапан масляного насоса

- Деталь, не подлежащая повторному исполь-

зованию

Рис. 7-59 Система смазки

– 87 –

УСТРОЙСТВО И РАБОТА ДВИГАТЕЛЯ

(2) Схема системы смазки

Схема движения масла по системе смазки

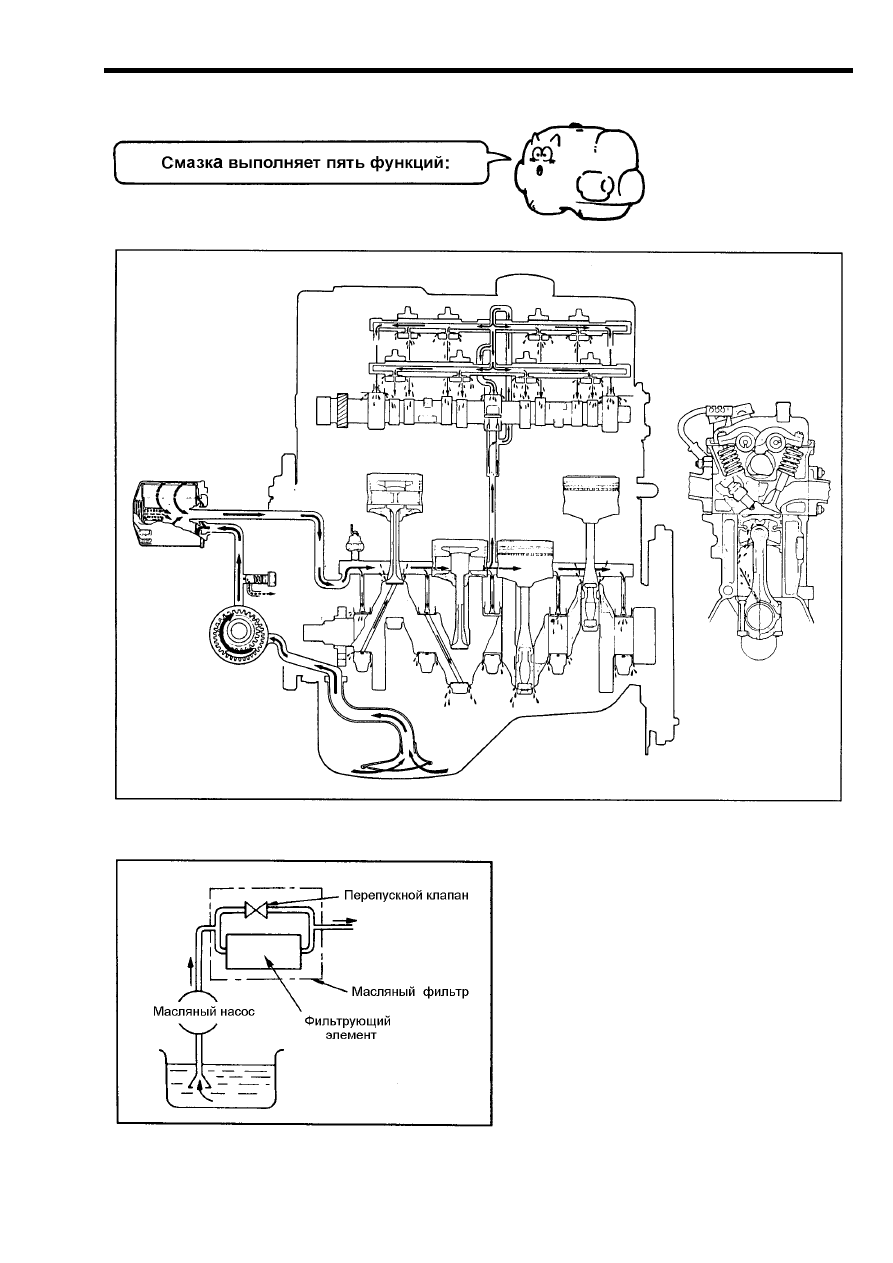

Рис. 7-60 Полнопоточная очистка масла (двигатель 4G1)

Рис. 7-61 Движение моторного масла через

масляный фильтр

– 88 –

УСТРОЙСТВО И РАБОТА ДВИГАТЕЛЯ

(3) Масляный насос
    Работа насоса
    Масляный насос забирает масло из масляного поддона и направляет его под
    давлением к различным трущимся частям двигателя.

1) Шестеренчатые насосы:

•

  с шестернями внешнего зацепления

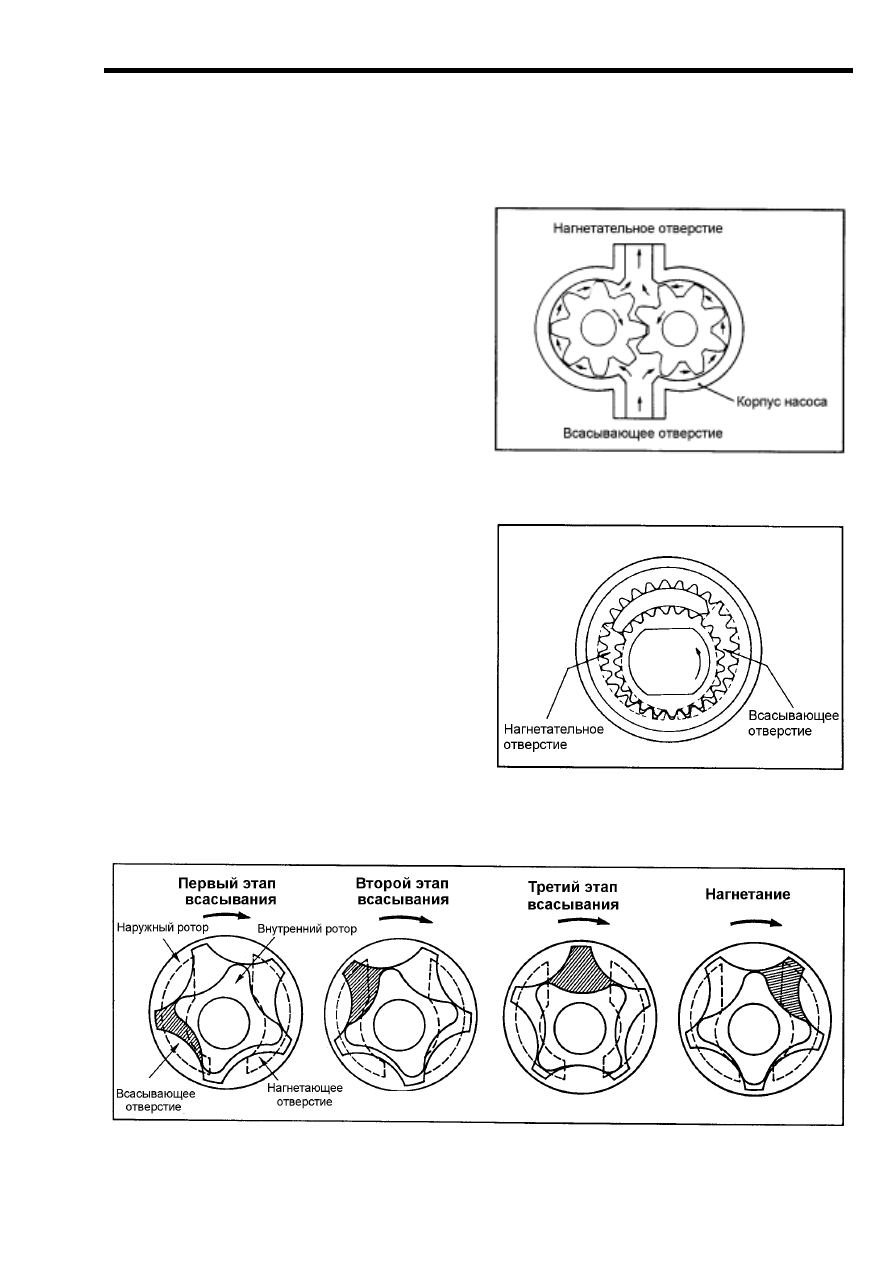

Рис. 7-62 Насос с шестернями

внешнего зацепления

•

  с шестернями внутреннего зацепления

Рис. 7-63 Насос с шестернями внутренне-

го зацепления

2) Трохоидный масляный насос

Рис. 7-63 Работа насоса трохоидного типа

– 89 –

УСТРОЙСТВО И РАБОТА ДВИГАТЕЛЯ

(4) Масляный фильтр

Фильтр поддерживает моторное масло
чистым, то есть предотвращает попа-
дание продуктов износа к трущимся
деталям двигателя, где они могут по-
вредить подшипники (вкладыши) и дру-
гие детали двигателя.

Полнопоточный фильтр имеет встро-
енный перепускной клапан, который
предохраняет детали двигателя от
масляного голодания в случае засоре-
ния фильтрующего элемента продук-
тами износа.

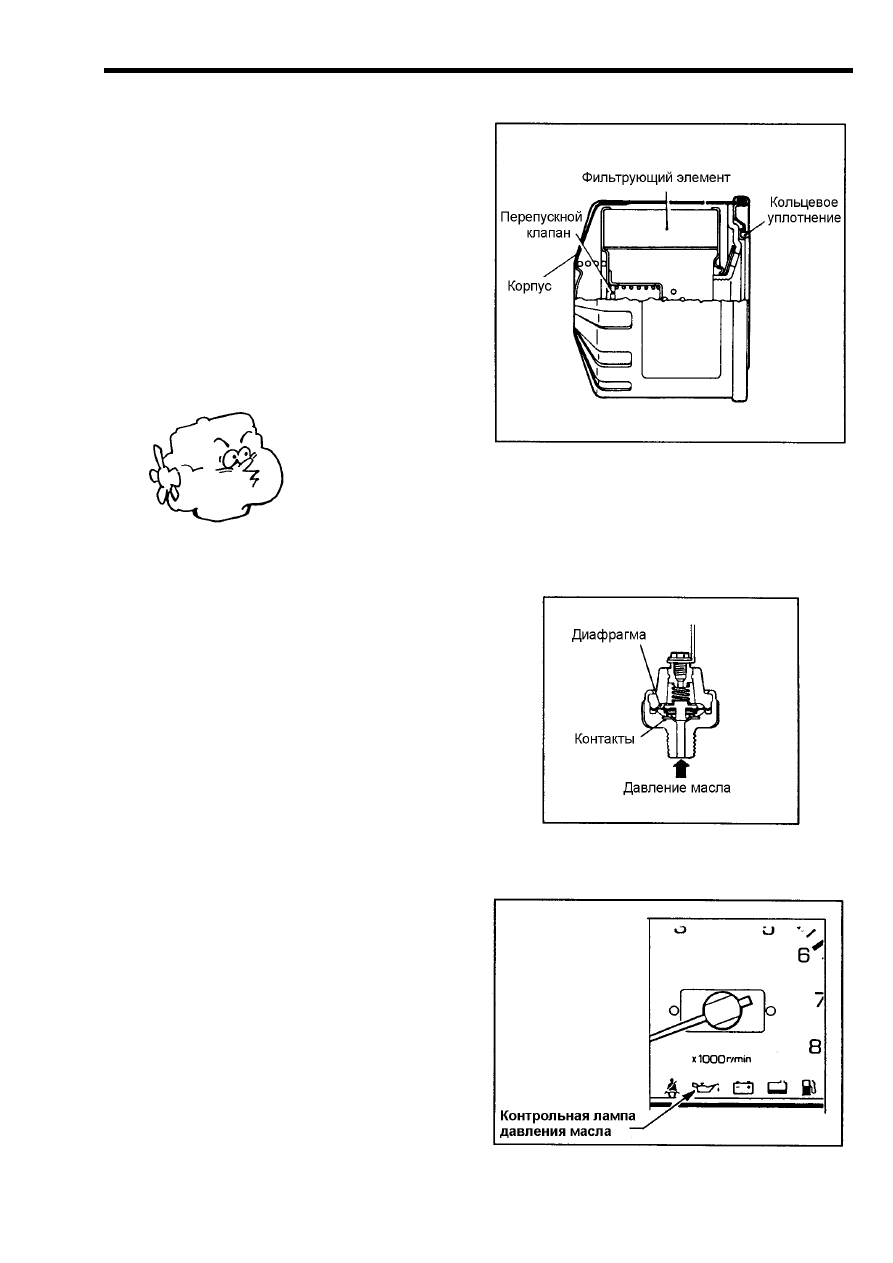

Рис. 7-65 Масляный фильтр

(5) Датчик(-выключатель) давления масла и контрольная лампа давления масла

1) Датчик(-выключатель) давления
масла.

Рис. 7-67 Датчик(-выключатель)

давления масла

2) Контрольная лампа давления мас-
ла

Рис. 7-68 Контрольная лампа давления

масла
