УСТРОЙСТВО И РАБОТА ДВИГАТЕЛЯ

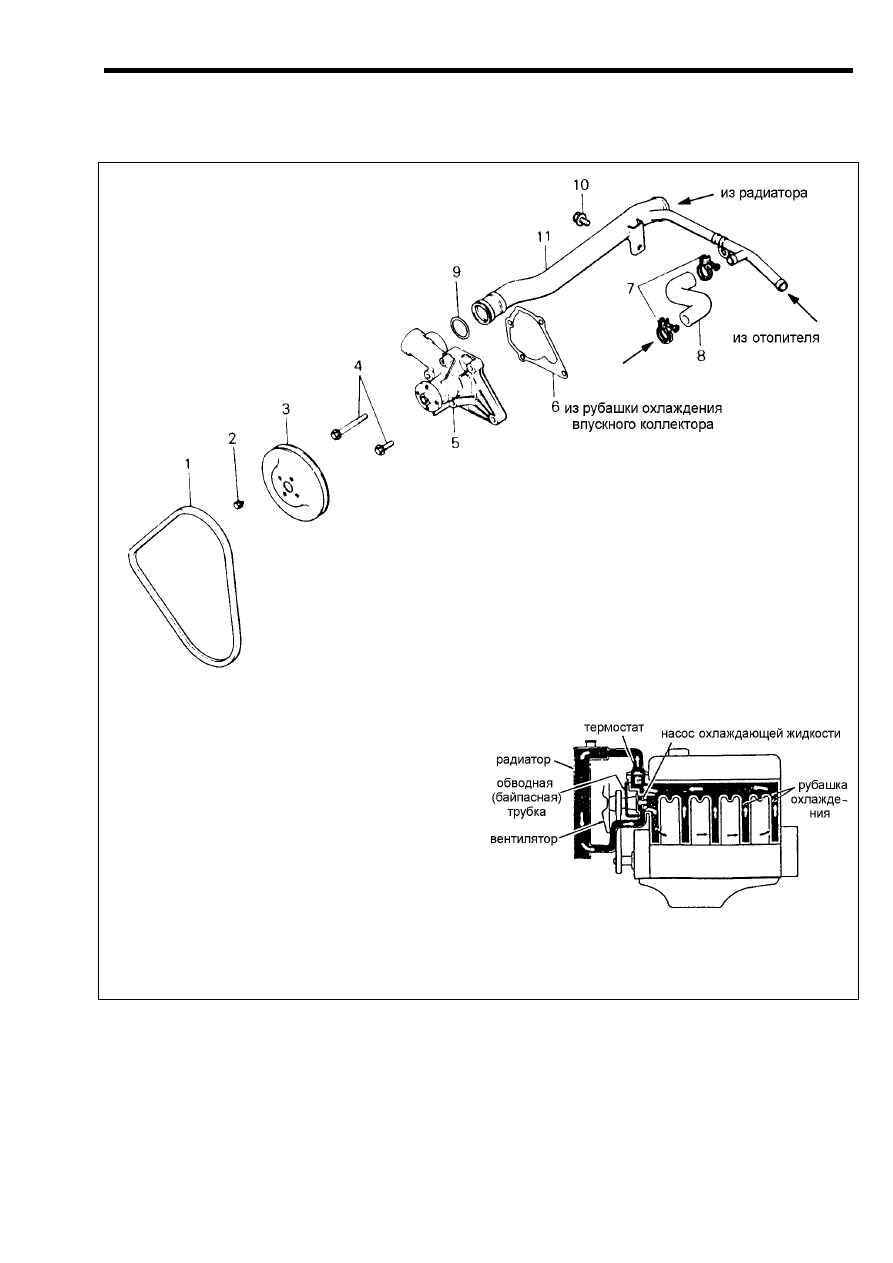

7-9 Система охлаждения

(1) Конструкция и наименование деталей

1. Ремень привода насоса охлаждающей
    жидкости
2. Болт (4 шт.)
3. Шкив
4. Фланцевый болт (4 шт.)
5. Насос охлаждающей жидкости
6. Прокладка насоса охлаждающей жидко-

сти

    уплотнительная
7. Хомут (2 шт.)
8. Шланг
9. Кольцевая уплотнительная прокладка
10. Болт
11. Труба системы охлаждения

Рис. 7-51 Система охлаждения

– 83 –

УСТРОЙСТВО И РАБОТА ДВИГАТЕЛЯ

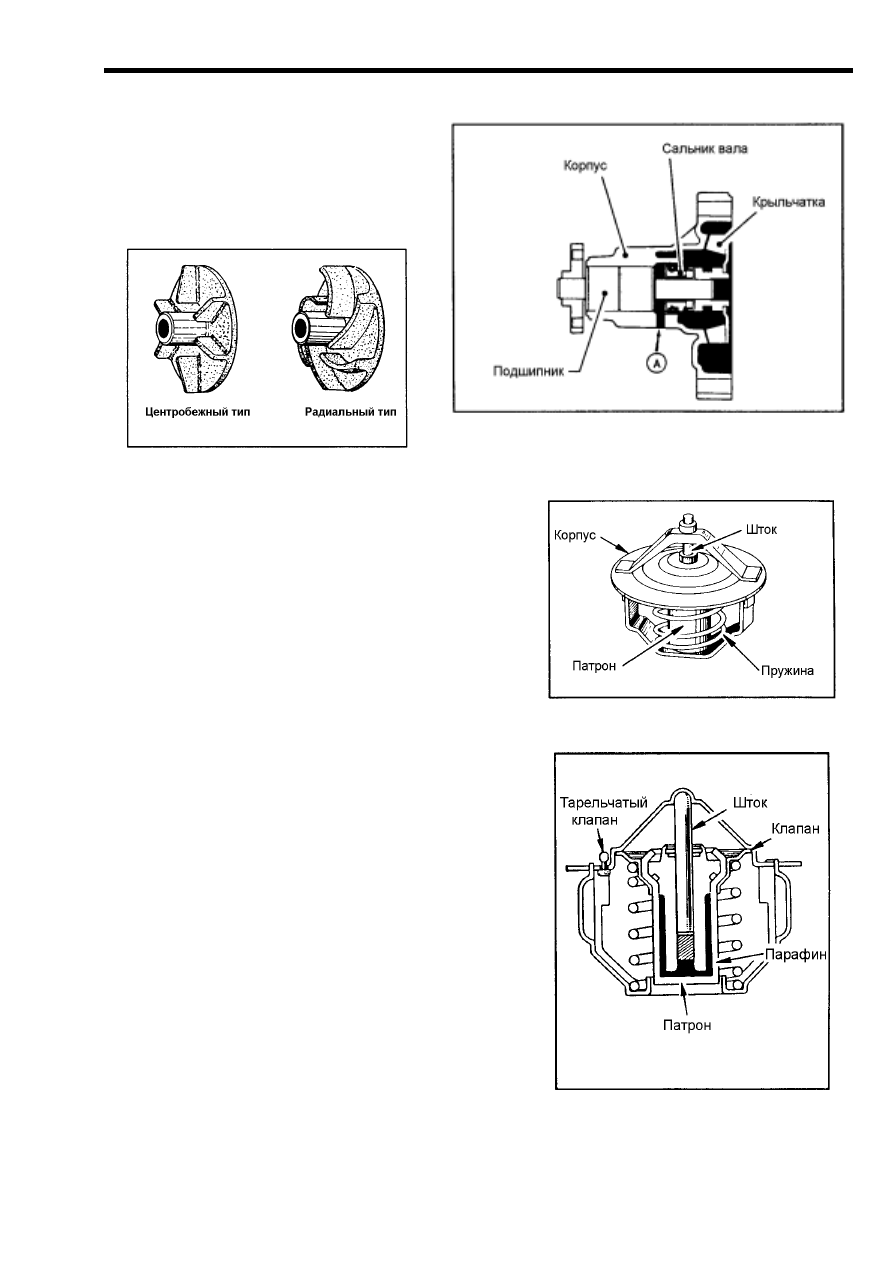

(2) Насос охлаждающей жидкости
Используется насос центробежного
типа. Под действием центробежной
силы, создаваемой вращающимися
лопастями крыльчатки охлаждаю-
щаяся жидкость нагнетается в систе-
му охлаждения.

Рис. 7-53 Крыльчатка

Рис. 7-52 Насос охлаждающей жидкости

(3) Термостат
Термостат - это клапан, срабатывающий авто-
матически под воздействием температуры ох-
лаждающей жидкости. Термостат устанавлива-
ется между двигателем и радиатором.
- Когда температура охлаждающей жидкости
  низкая, охлаждающая жидкость циркулирует
  по рубашке охлаждения двигателя.
- Когда температура охлаждающей жидкости
  высокая, то охлаждающая жидкость
  циркулирует через радиатор и рубашку
  охлаждения двигателя.

Рис. 7-54 Термостат с термочувстви-

тельным твердым наполнителем

Рис. 7-55 Устройство термостата

(поперечный разрез)

– 84 –

УСТРОЙСТВО И РАБОТА ДВИГАТЕЛЯ

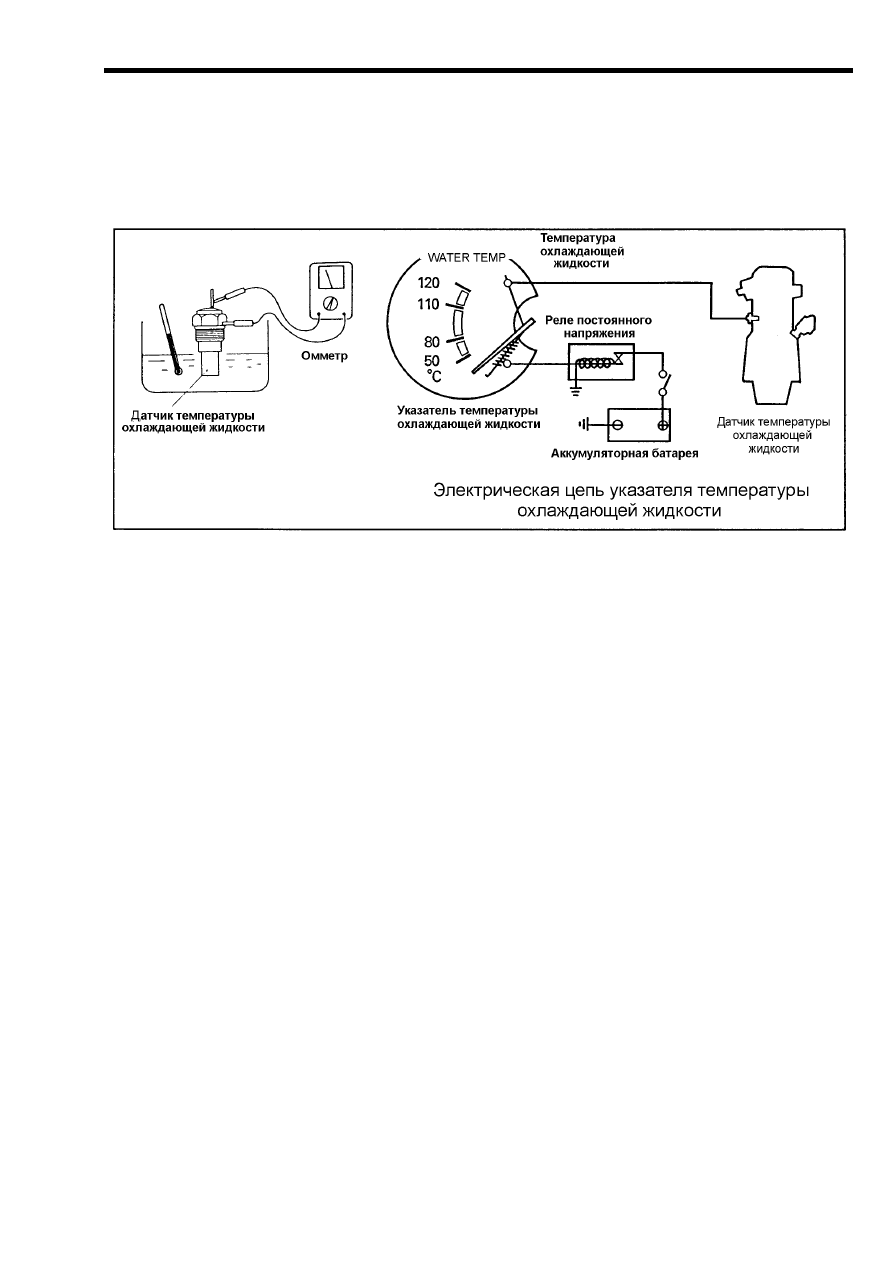

(4) Датчик температуры охлаждающей жидкости

Электрическое сопротивление чувствительного элемента датчика сильно изменя-
ется в зависимости от температуры охлаждающей жидкости. Изменение электриче-
ского сопротивления означает изменение температуры охлаждающей жидкости, ко-
торую показывает указатель температуры.

Рис. 7-56 Датчик и указатель температуры охлаждающей жидкости

– 85 –

УСТРОЙСТВО И РАБОТА ДВИГАТЕЛЯ

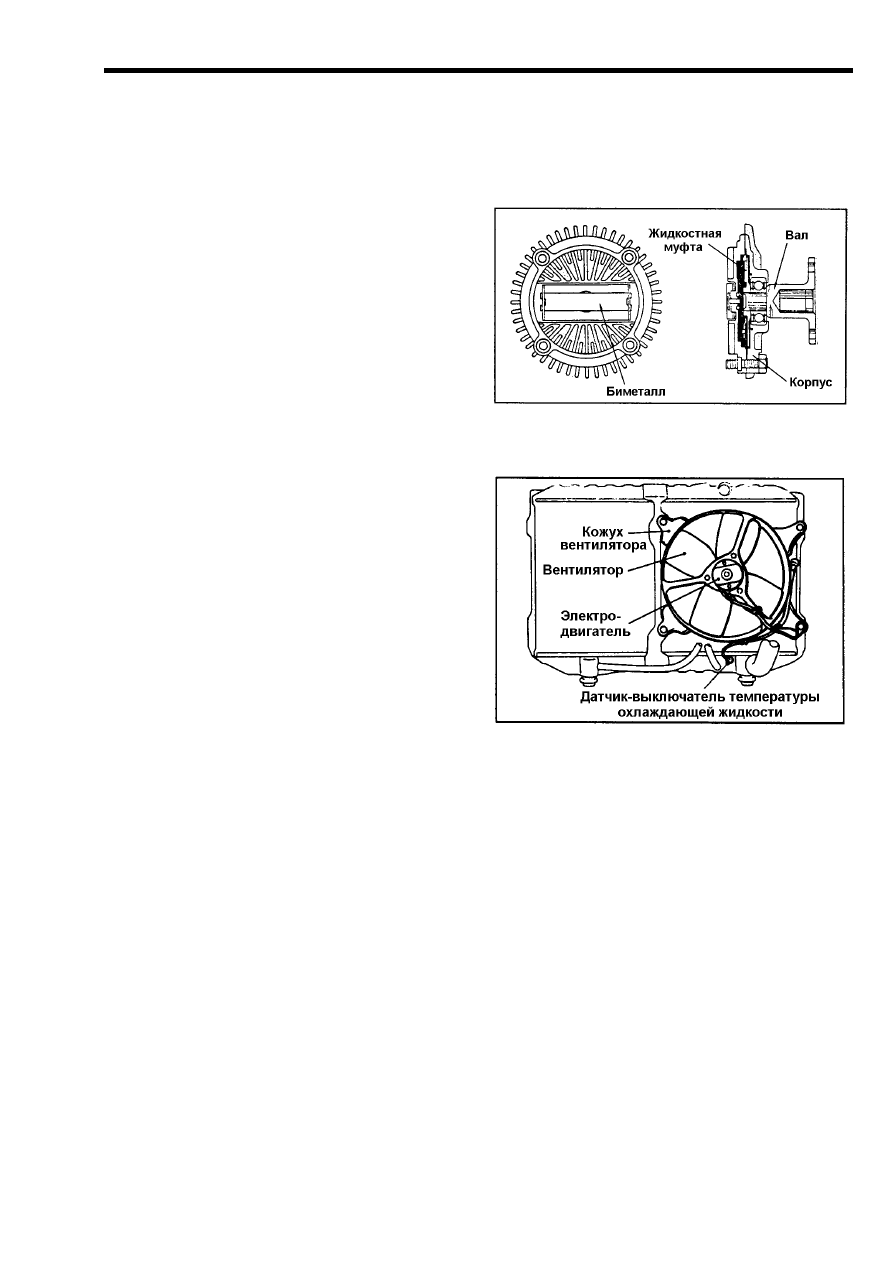

(5) Вентилятор системы охлаждения
Вентилятор необходим для интенсификации охлаждения двигателя при движении ав-
томобиля с небольшой скоростью, так как набегающий поток воздуха не обеспечивает
эффективного охлаждения.

1) Вентилятор с жидкостной муфтой

Рис. 7-57 Жидкостная муфта вентилятора

системы охлаждения

2) Электровентилятор
   Электромотор вентилятора управляется
   датчиком-выключателем температуры
   охлаждающей жидкости,
   установленным в нижней части
   радиатора.

Рис. 7-58 Электровентилятор

системы охлаждения
