УСТРОЙСТВО И РАБОТА ДВИГАТЕЛЯ

•

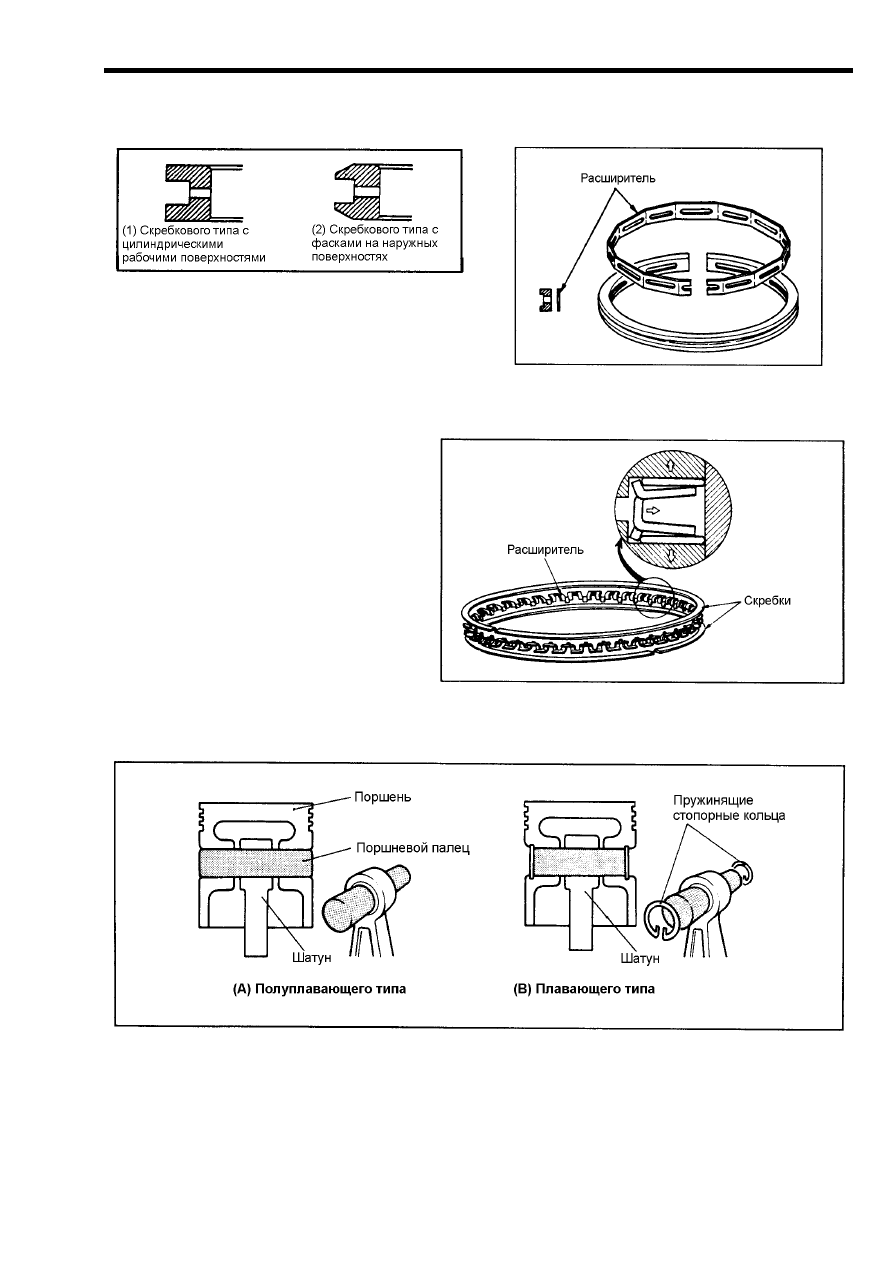

  Маслосъемное кольцо

 Маслосъемное кольцо с расширителем

Рис. 7-33 Сечения колец

Рис. 7-34 Маслосъемное кольцо с расши-

рителем

Рис. 7-35 Составное маслосъемное кольцо

(4) Поршневой палец (соединение поршня с шатуном)

Рис. 7-36 Соединение поршня с шатуном

– 75 –

УСТРОЙСТВО И РАБОТА ДВИГАТЕЛЯ

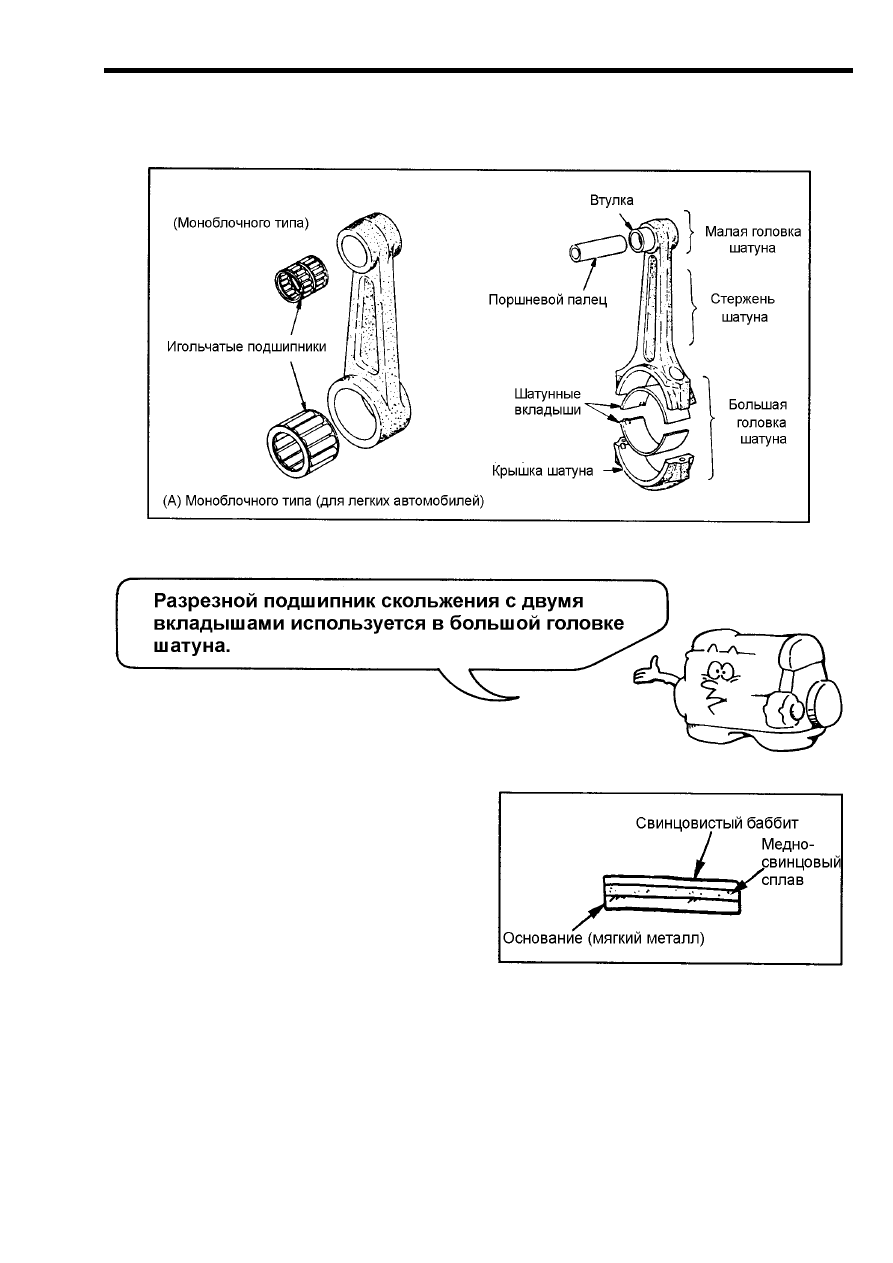

(5) Шатун и вкладыш

•

  Шатун

 Данная деталь обеспечивает связь между поршнем и коленчатым валом

Рис. 7-37 Шатун

•

  Пример триметаллического вкладыша

Рис. 7-38 Триметаллический вкладыш

– 76 –

УСТРОЙСТВО И РАБОТА ДВИГАТЕЛЯ

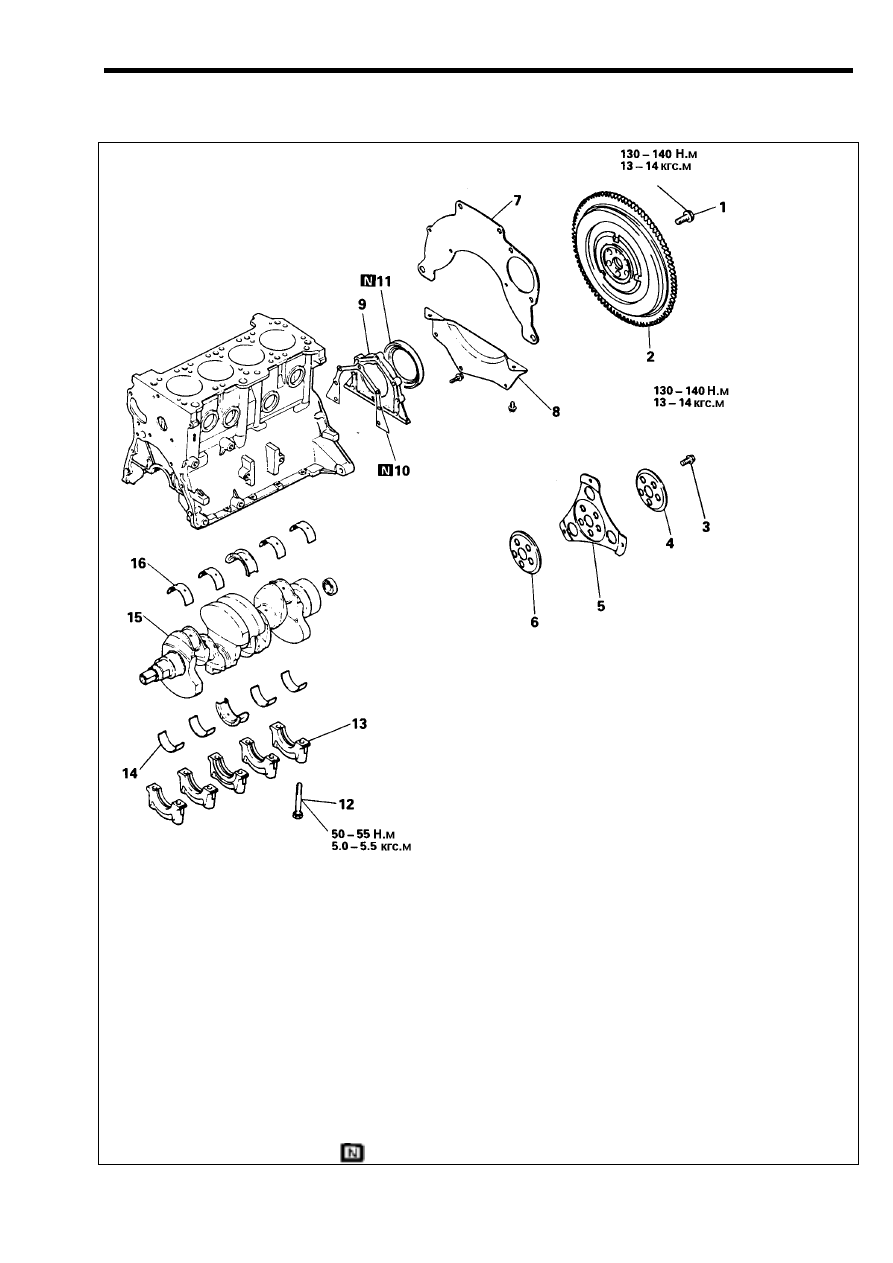

7-7 Коленчатый вал, маховик, пластина привода

(1) Конструкция и наименование деталей

1. Болт крепления маховика
2. Маховик

3. Болт крепления пластины при-
вода
4. Переходная пластина
5. Пластина привода
6. Переходная пластина

┐
├
┘

┐
├
│
┘

для механической КПП

для автоматической КПП

7. Верхняя крышка картера сцепления
8. Нижняя крышка картера сцепления
9. Кронштейн заднего сальника коленчатого вала
10. Прокладка держателя заднего сальника
11. Задний сальник коленчатого вала
12. Болт крышки коренного подшипника
13. Крышка коренного подшипника
14. Нижний вкладыш коренного подшипника
15. Коленчатый вал
16. Верхний вкладыш коренного подшипника

Деталь не подлежащая повторному использованию

Рис. 7-39 Коленчатый вал, маховик и ведущий диск

– 77 –

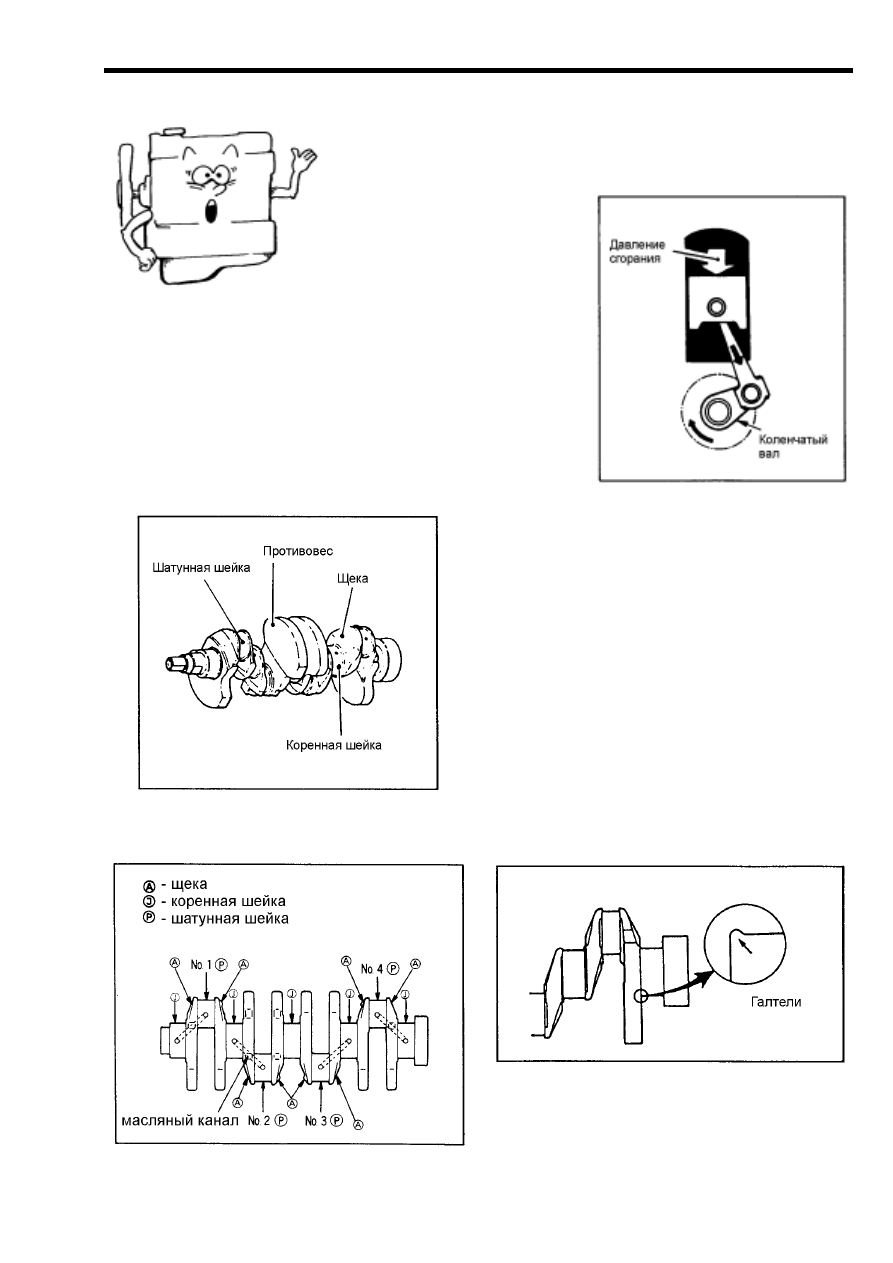

УСТРОЙСТВО И РАБОТА ДВИГАТЕЛЯ

(2) Коленчатый вал

Коленчатый вал преобразует в такте сгорания при помощи
шатуна энергию поступательно двигающегося поршня во
вращательное движение.

Рис. 7-40 Работа коленчатого вала

Рис. 7-41 Названия элементов коленчато-

го вала

Рис. 7-42 Масляные каналы

коленчатого вала (6G72)

Рис. 7-43 Расположение галтелей

на коленчатом валу
