ИНСТРУМЕНТ И ПРИСПОСОБЛЕНИЯ

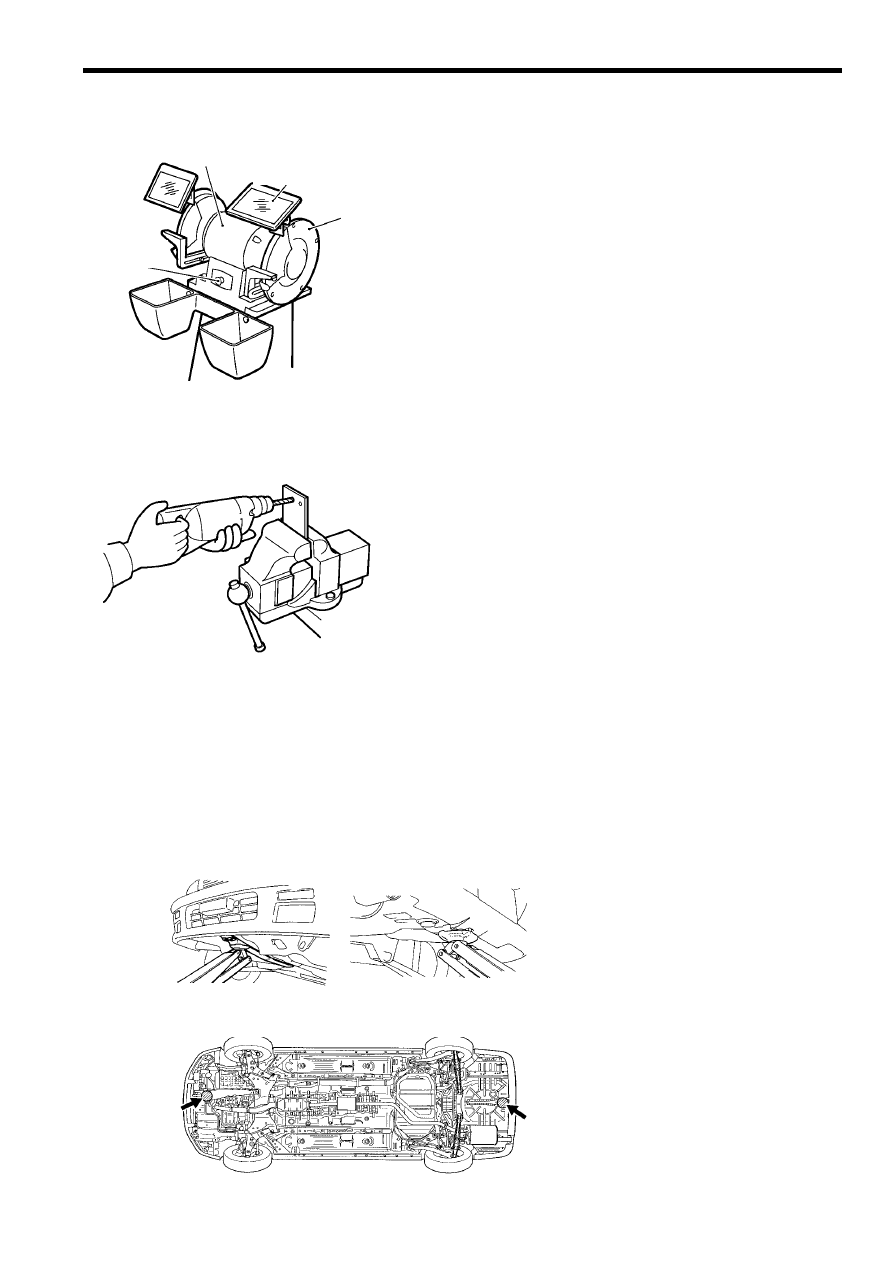

3.23 Шлифовальный станок
Шлифовальный станок применяется для заточки и шлифовки.

Внимание:

Выключатель

Двигатель

Защитное стекло

Кожух

Рис 3-55

•  Не используйте станок для выполнения

точных, деликатных работ.

•  Не касайтесь точильных камней при работе

станка. Обратите внимание на одежду.

•  Не используйте станок, если он сильно виб-

рирует или издает повышенный шум при
работе.

•  Работайте в защитных очках для защиты

ваших глаз.





3.24 Дрель

Ручная электродрель используется для сверления отверстий в деталях.

Внимание:

Рис 3-56

•  Ручная дрель обычно используется для

сверления отверстий диаметром до φ13мм.
Не применяйте ручную электродрель для
отверстий большего диаметра или очень
твердых материалов.

•  До применения убедитесь, что сверло на-

дежно закреплено в патроне.

•  Работайте в защитных очках для защиты

ваших глаз.



3.25 Домкраты и подъемники

Если автомобиль приподнимается при помощи домрата, то точки установки его под

автомобиль необходимо посмотреть в главе «Общие сведения» руководства по ремонту
(W/M “00 GENERAL”) .
Точки установки домкрата (Пример)






47



Опорные точки

Передняя часть

автомобиля

Задняя часть

автомобиля

Рис 3-57














ИНСТРУМЕНТ И ПРИСПОСОБЛЕНИЯ

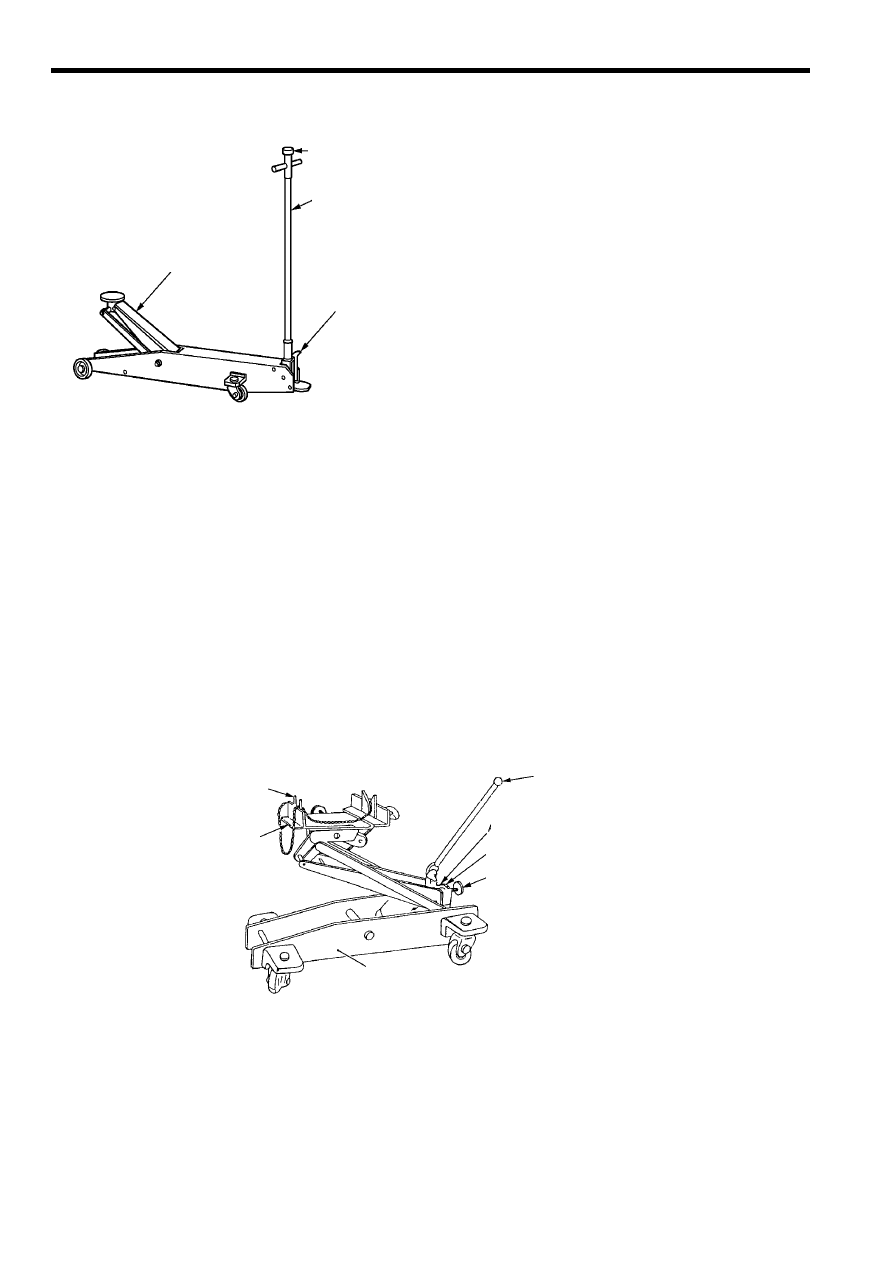

3.26 Подкатной гидравлический домкрат





48






Нажимая на рычаг, создайте гидравличе-

ское давление и приподнимите автомобиль.












Рычаг опорной пяты

Педаль

Рычаг

Ручка

сброса

давления

Рис 3-58


Внимание:
•  Убедитесь, что вес не превышает максимальную грузоподъемность домкрата.

•  При опускании автомобиля медленно сбрасывайте давление ручкой сброса

давления и наблюдайте за автомобилем. Если нажать слишком резко автомо-
биль может упасть.

•  Когда автомобиль приподнят при помощи домкрата, не проводите работы под

автомобилем. Установите его на  раздвижные стойки.



3.27 Домкрат трансмиссионный



Трансмиссионный домкрат применяется для снятия и установки трансмиссий, КПП,
дифференциалов, мостов и т. д.



Рама

Сброс давления

Заливное отверстие

Рычаг

Седло

Опора

Болт прокачки гидросистемы

(удаления воздуха)

Рис 3-59
















Внимание:

•  Не используйте для поднятия автомобиля.

•  Не опускайте домкрат, пока не закрепите трансмиссию.

•  Чтобы предупредить падение с домкрата необходимо надежное закрепление

при помощи цепи.



ИНСТРУМЕНТ И ПРИСПОСОБЛЕНИЯ



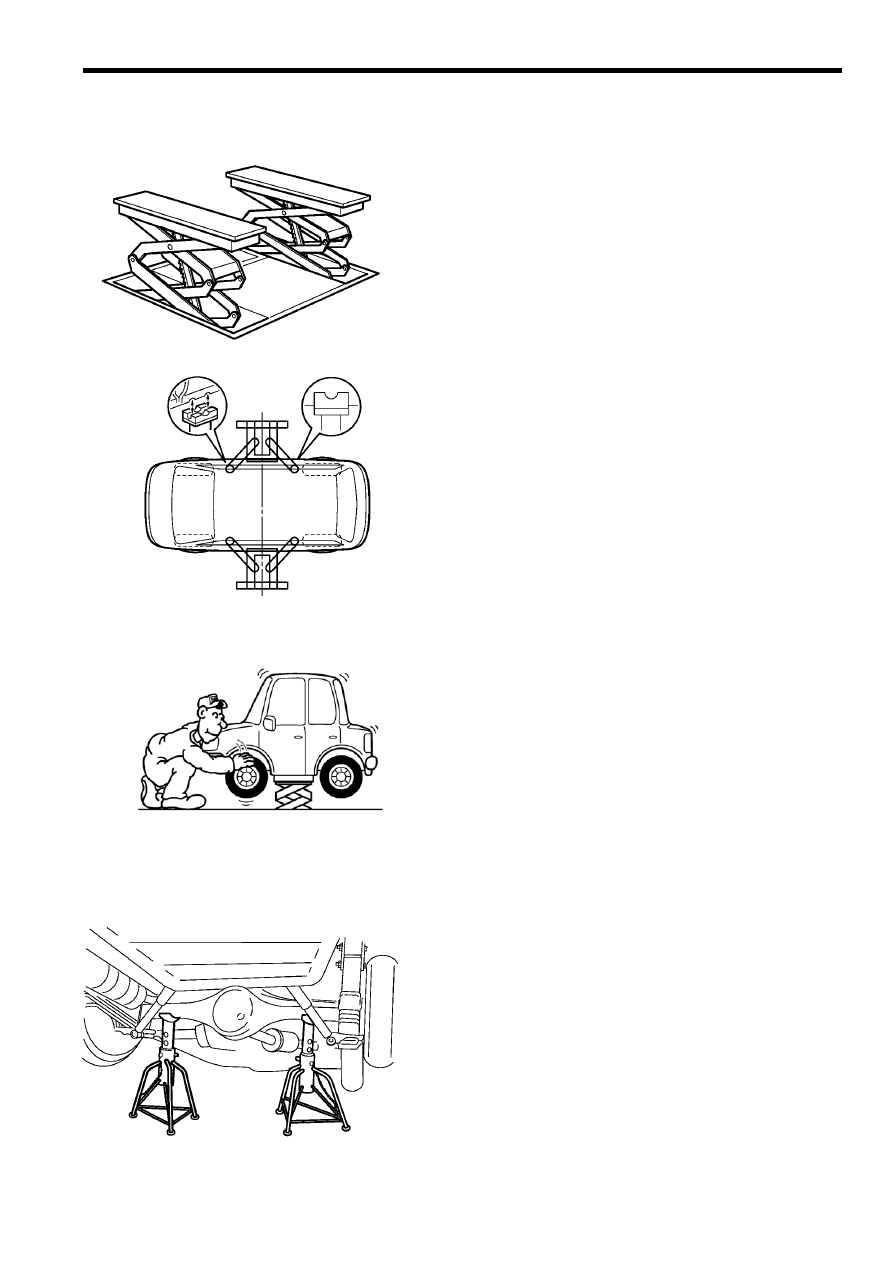

3.28 Автоматический подъемник

Рис 3-60

Автомобильный подъемник предназначен для

выполнения операций по ремонту и
обслуживанию под автомобилем.


Существует несколько типов подъемников,

основные из них: одностоечные,двухстоечные и
четырехстоечные подъемники.

Внимание:
•  Убедитесь, что вес не превышает макси-

мальную грузоподъемность подъемника.

•  При поднятии автомобиля устанавливайте
лапы подъемника в определенные точки
автомобиля.
(Расположение точек указано в главе  W/M “00
Общие сведения”).



49

•  При поднятии автомобиля учитывайте

расположение центра тяжести автомобиля.

•  После снятия тяжелых агрегатов учтите

изменения центра тяжести автомобиля. Если
необходимо, то установите балласт на время
выполнения работ.

•  Не оставляйте автомобиль на подъемнике по

окончании работ. Если работы прерываются
необходимо опустить автомобиль.













Рис 3-61

3.29 Раздвижные стойки

Раздвижные стойки устанавливается под

автомобилем, поднятым домкратом, во время
проведения проверочных, ремонтных других
работ под машиной.
Внимание:

•  Необходимо устанавливать четыре

раздвижные стойки в указанных для
каждой модели местах (W/M).

•

Отрегулируйте высоту раздвижных
стоек так, чтобы автомобиль
находился в горизонтальном
положении.









Рис 3-62

ИНСТРУМЕНТ И ПРИСПОСОБЛЕНИЯ

3.30 Гидравлический кран

Это устройство используется для поднятия двигателей, трансмиссий и других тяжелых

объектов при помощи гидравлического давления.

Внимание:
•  Если есть течь в гидравлической цепи или гидравлический клапан не полно-

стью закрыт, то это может привести к падению поднимаемого агрегата.

•  Убедитесь, что вес не превышает максимальную грузоподъемность. Не находи-

тесь под поднятым агрегатом.

•  При перемещении агрегата не поднимайте его высоко.

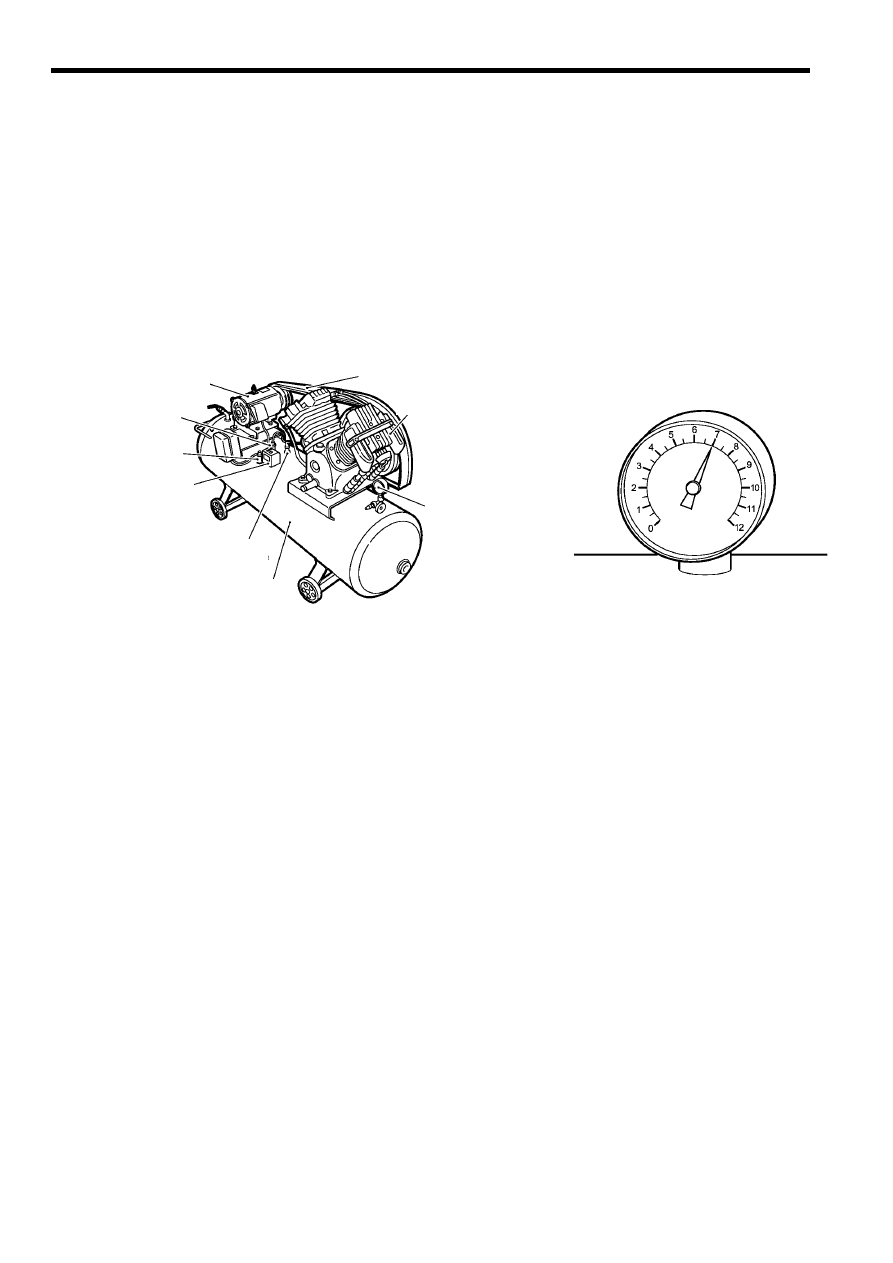

3.31 Воздушный компрессор





50





















Ресивер

Выключатель

давления

Манометр

Компрессор

Ремень

Мотор

Перепускной

клапан

Обратный

клапан

Предохранительный

клапан

Рис. 3.63



Рис. 3.64



Используется для создания воздушного давления необходимого при работе пневмати-

ческих инструментов, таких как пневматический гайковерт или пистолет.


Состоит из компрессора и ресивера.

Имеется манометр, указывающий величину давления внутри ресивера.

Для защиты воздушный компрессор имеет защитные устройства: выключатель давле-

ния, перепускной и предохранительный клапан.

Когда давление в ресивере превышает определенное значение, то выключатель дав-

ления выключается и компрессор останавливается. Если по каким, то причинам давле-
ние возрастает выше опасного уровня, то оно уменьшается при помощи предохрани-
тельного клапана.

Внимание:
•  Перед началом работ проверьте, что величина давления имеет необходимое

значение.

•  В конце рабочего дня откройте сливной кран в ресивере и слейте воду, которая

скопилась внутри. Если воздух внутри ресивера будет слишком влажный, то
это приведет к выходу строя пневматического инструмента.

•  Перед включением компрессора проверяйте уровень масла
