ИНСТРУМЕНТ И ПРИСПОСОБЛЕНИЯ



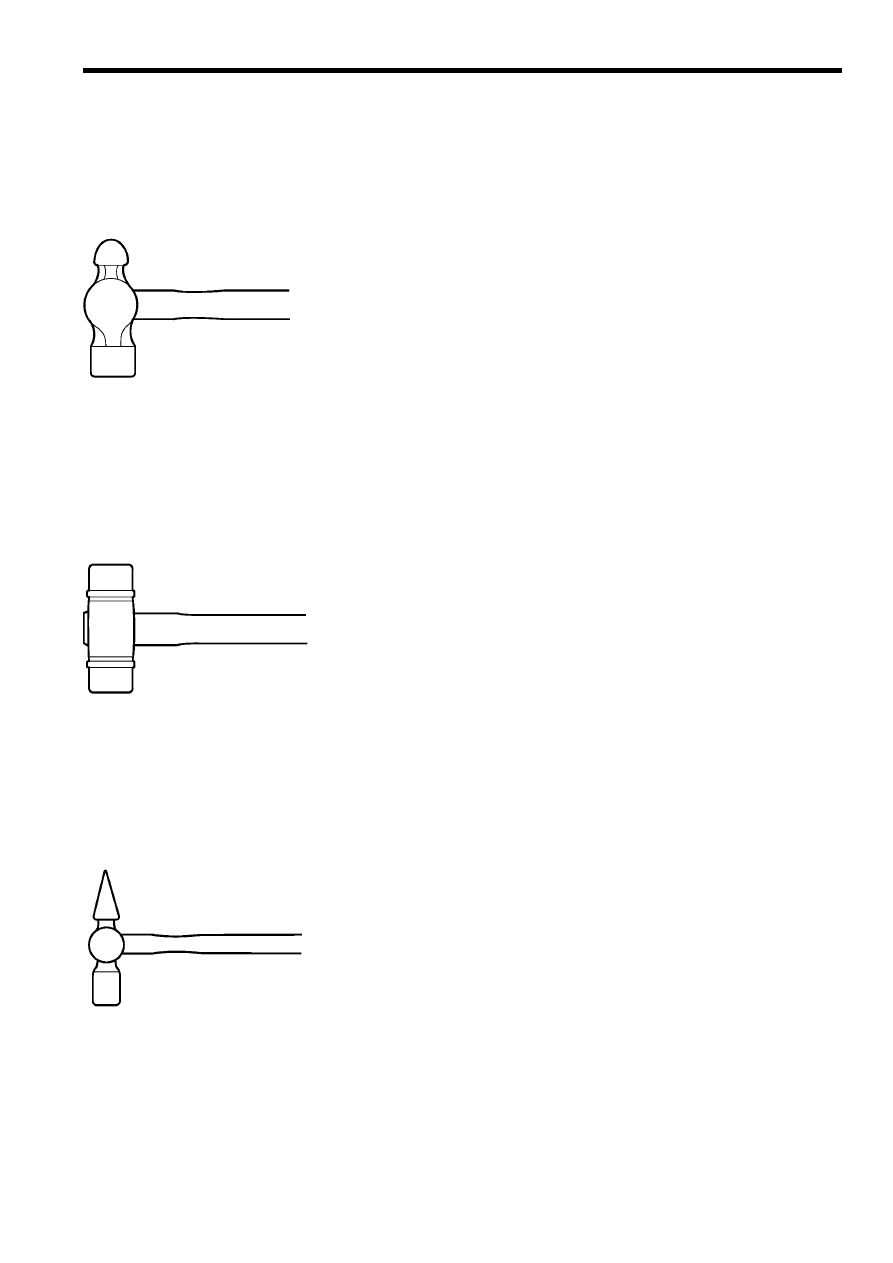

3.15 Молоток
(а)  Молоток





Рис 3-31

Головка изготовлена из стали. Предназначен для нанесе-

ния ударов.



Внимание:

Когда детали изготовлены из мягкого металла, исполь-
зуйте пластиковый молоток или подобный инструмент.










(b) Пластиковый молоток


Имеет пластиковую головку и используется для

нанесения ударов по деталям изготовленным из мягкого
материала.

Рис 3-32













(с) Тестовый молоток



Рис 3-33




Имеет маленькую головку и длинную рукоятку. Применя-

ется для проверки затяжки болтов и гаек по звуку.





















39

ИНСТРУМЕНТ И ПРИСПОСОБЛЕНИЯ

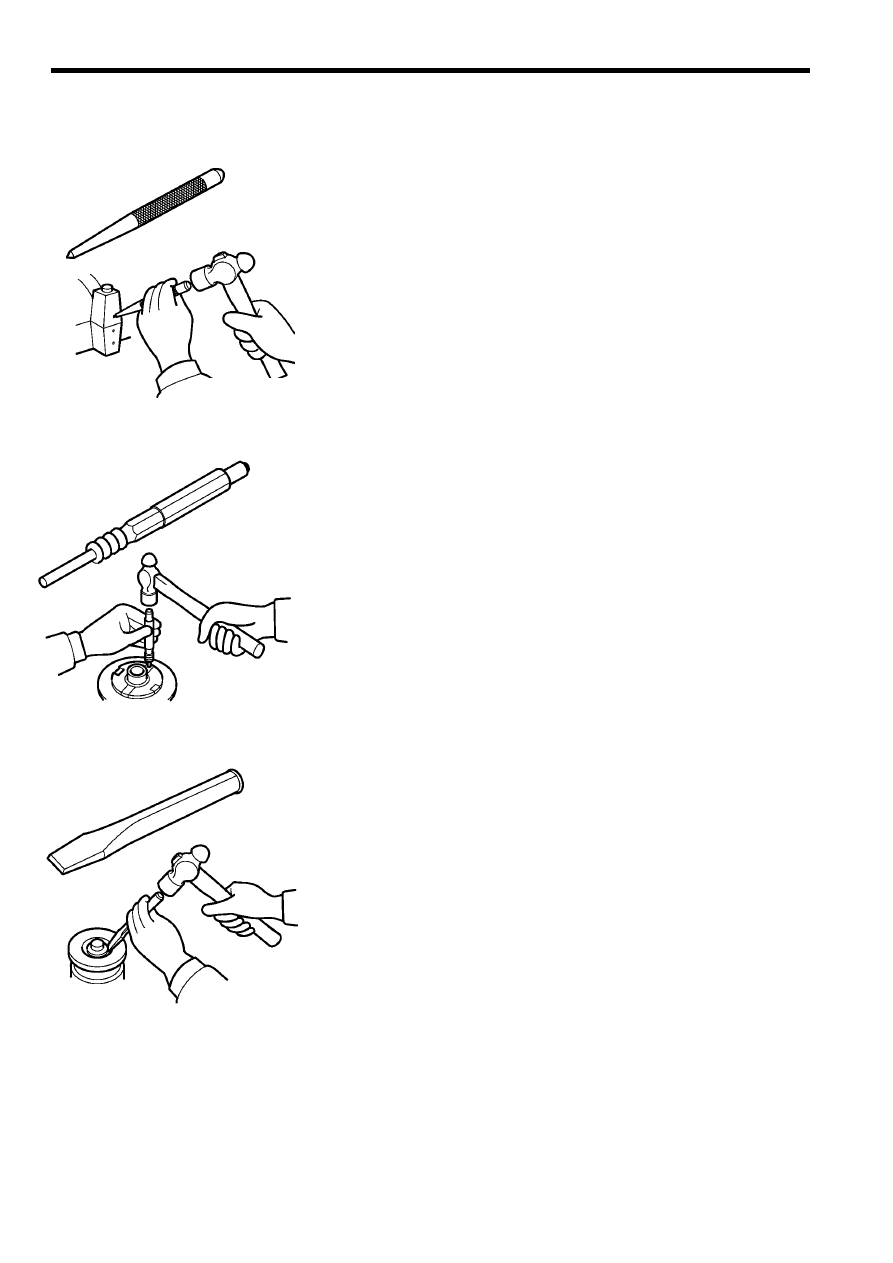

3.16 Кернер и зубило



(a) Кернер



Рис 3-34



Применяется для нанесения меток на детали при раз-

борке или формирования углублений для начальной уста-
новки сверла. Конец закален.

Внимание:
Не применять для зачеканки.






(b) Выколотка



Рис 3-35



Применяется для выколачивания штифтов, шплинтов,

шпонок и т. д.

Существует несколько типов выколоток, которые отли-

чаются формой, диаметром или материалом.









(c) Зубило



Рис 3-36



Применяется для зачеканки металлических частей. Ко-

нец закален.






















40



ИНСТРУМЕНТ И ПРИСПОСОБЛЕНИЯ



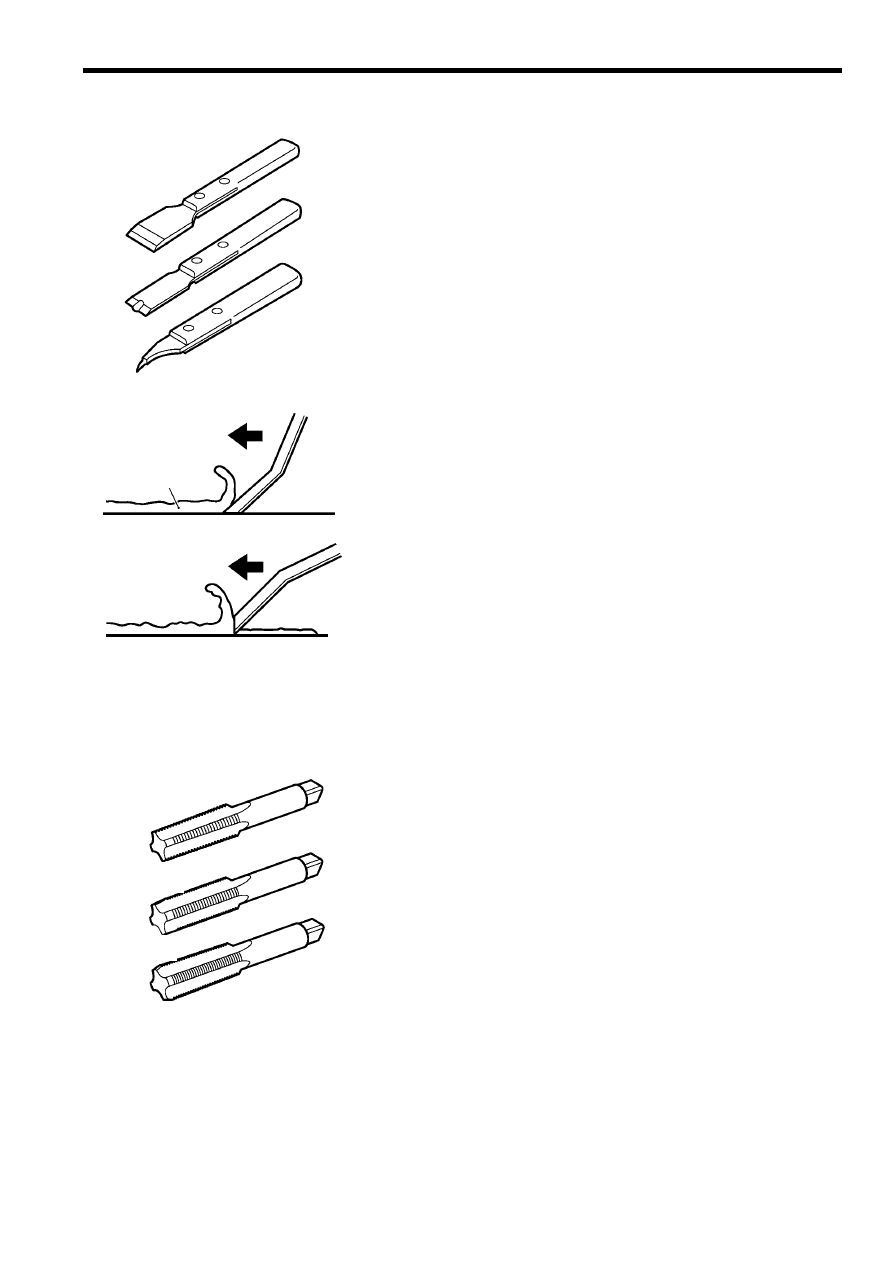

(d) Шабер




Рис 3-37



Используется для удаления герметика или прокладок.

Существует несколько типов отличающихся формой.















Герметик



Рис 3-38

Внимание:

При использовании шабера обратите внимание на

его положение.

•  Если он расположен, как показано на верхнем

рисунке прокладка легко удаляется, но есть ве-
роятность поцарапать поверхность.

•  Если он расположен, как показано на нижнем

рисунке, то вероятность поцарапать поверхность
меньше.





3.17 Метчики и плашки
Метчик







Метчик №1

Метчик №2

Метчик №3

Рис 3-39



Метчик применяется для нарезания или восстанов-

ления  внутренней резьбы в металлических деталях.
Используются три типа метчиков.






















41

ИНСТРУМЕНТ И ПРИСПОСОБЛЕНИЯ



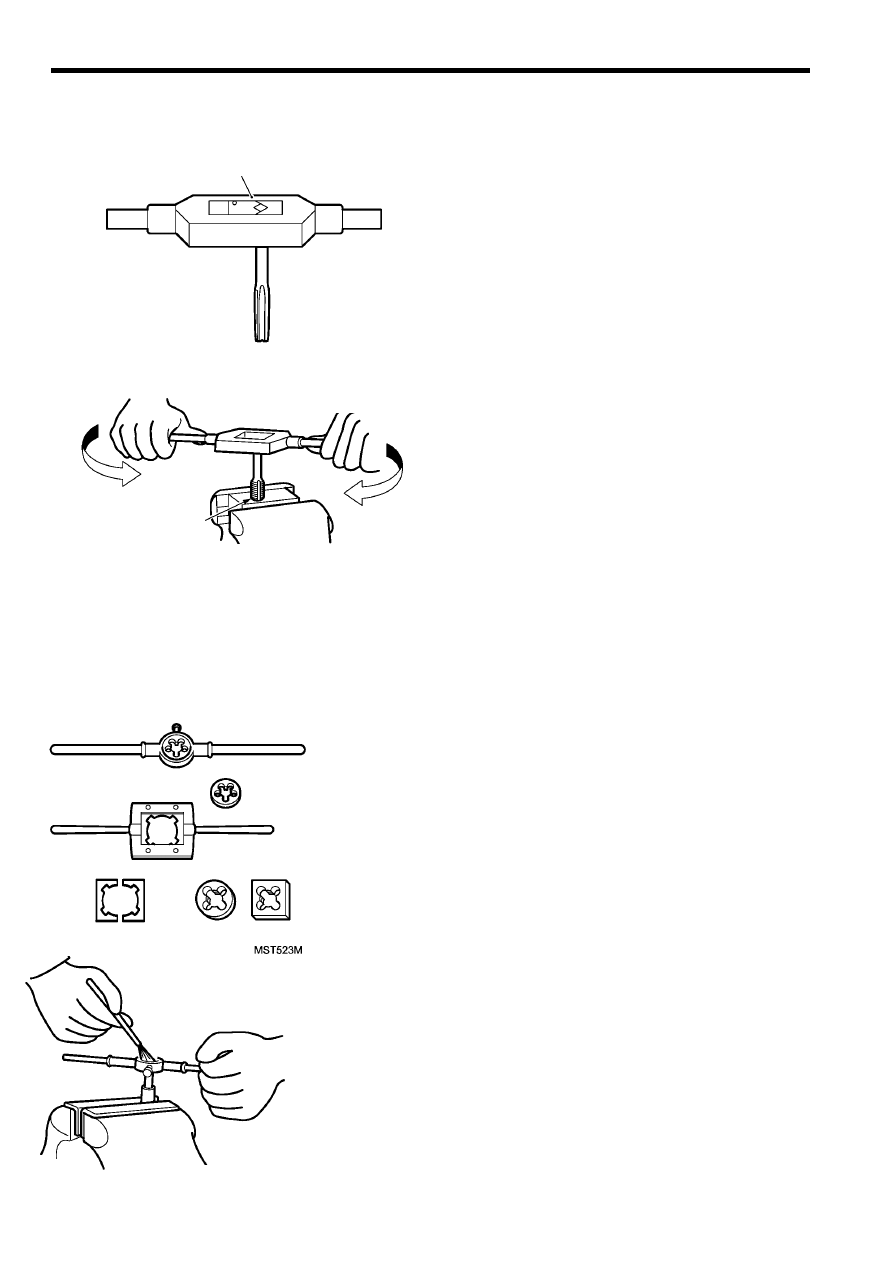

•  Как работать с метчиком

Просверлите отверстие

необходимого диаметра в детали.

Установите метчик №1 в отверстие и

нажимая большими пальцами
медленно сделайте два-три оборота
метчиком, чтобы он начал нарезать
резьбу.

Нанесите масло на деталь в зоне

нарезания резьбы.Поверните метчик
примерно на один оборот по часовой
стрелке, если резьба правая (против,
если левая).

Выкрутите метчик на пол-оборота,

чтобы сломать и удалить стружку.

Повторяйте эти операции, следя за

тем, чтобы усилие не было слишком
большим.

Нарежьте резьбу метчиком №1, №2,

№3 в указанной последовательности.





Масло

Поверните на пол-оборота в

противоположную сторону

Поверните на один оборот

Вороток



Масло

Поверните на пол-оборота в

противоположную сторону

Поверните на один оборот

Вороток

Рис 3-41

Внимание:
•  При восстановлении резьбы в детали используйте метчик соответствующего

диаметра и шага резьбы.

•  После нарезания резьбы удалите стружку при помощи воздушного пистолета.




Плашки







42

Используются для нарезания наружной резьбы на бол-

тах, стержнях, трубках, восстановления поврежденной
резьбы.

Плашка на нарезающей части имеет 2-3 заходных витка

резьбы с фаской на входе для облегчения начала
нарезания резьбы и фиксации плашки на детали.





•  Как работать

Установите плашку в держатель, так чтобы ее фаска с

заходными витками была обращена вниз.

Нанесите масло на деталь, поверните плашку на один

оборот по часовой стрелке( если резьба левая, то против
часовой стрелки), выкрутите на пол-оборота, чтобы
сломать и удалить стружку. Повторяйте цикл несколько
раз, не прилагая чрезмерного усилия к плашке.




Рис 3-43

Рис 3-42
