Mitsubishi: техническое обслуживание автомобилей - часть 345





ИНСТРУМЕНТ И ПРИСПОСОБЛЕНИЯ



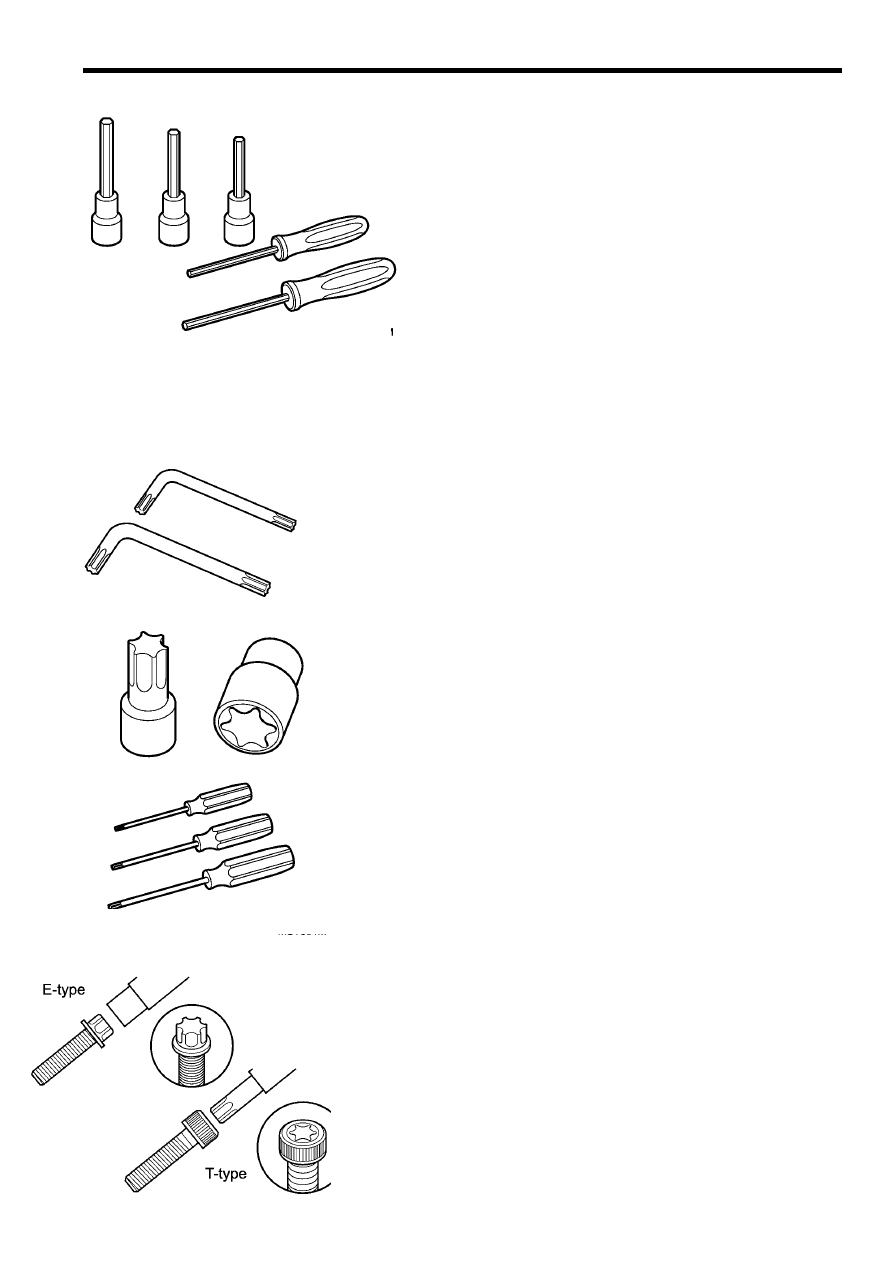

Рис 3-18




Применяются также шестигранники в виде тор-

цевых головок и отверток.















3.7 TORX




Рис 3-19



Также как и шестигранные ключи, TORX существуют в

виде Г-образных воротков, торцевых головок или отвер-
ток.




























Рис 3-20

Существуют головки болтов с внешним       (“E-types”) и

внутренним (“T-types”) TORX.



Размер головки болта TORX указывается как “E10”

(=головка TORX E-type 10 mm), или “T12”  (=головка TORX
T-type 12 mm ).










35

ИНСТРУМЕНТ И ПРИСПОСОБЛЕНИЯ



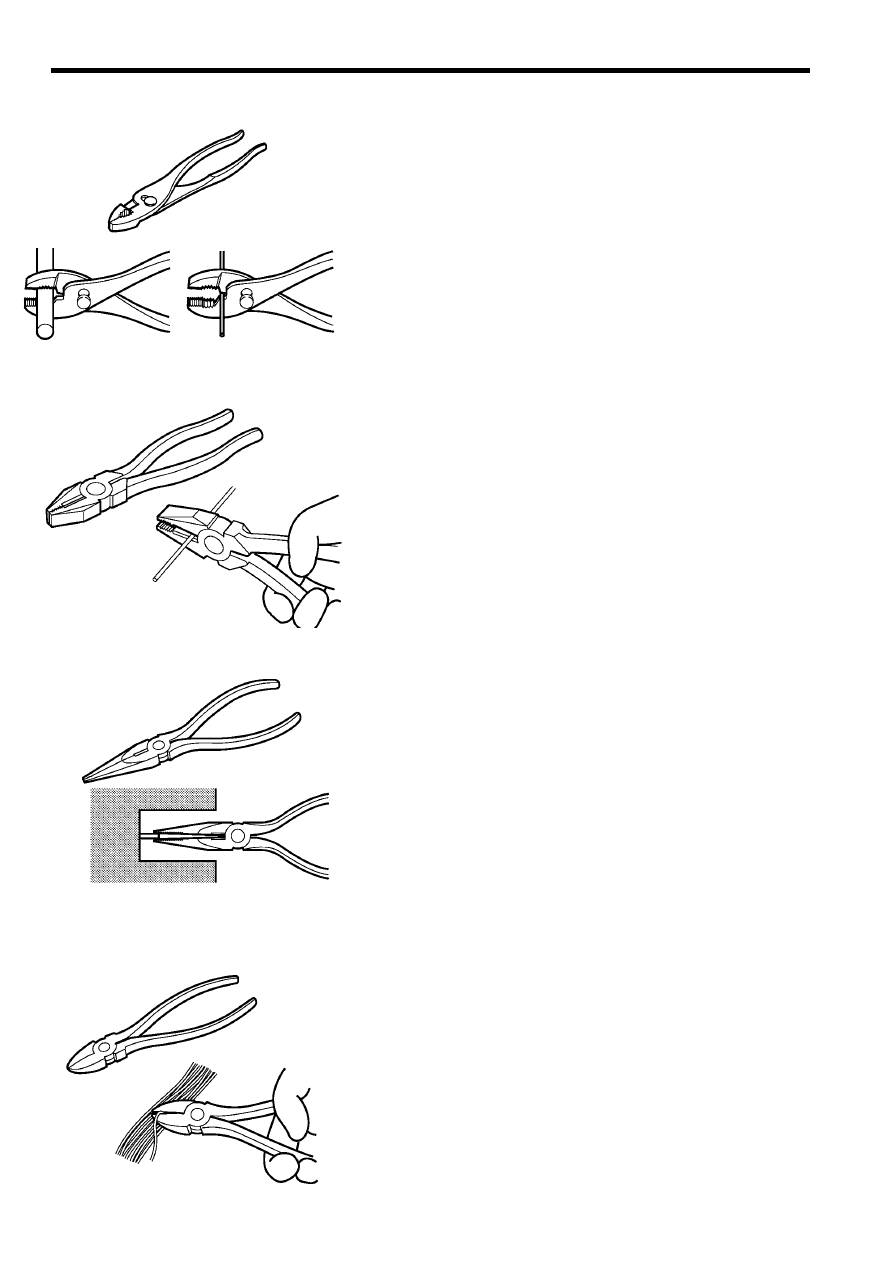

3.8 Пассатижи



Рис 3-21



Используют для захвата и удержания предметов.

Имеют переставной шарнир на два положения, для
изменения положения губок.









3.9 Плоскогубцы

Используются, прежде всего, для работы с дета-

лями, имеющими плоскую поверхность. Имеют на
внутренних поверхностях губок полукруглые углуб-
ления для захвата цилиндрических деталей и ре-
жущие кромки для резки проволоки. Используются
для изгиба и резки медной и стальной  проволоки.

Рис 3-22










3.10 Длинногубцы



Рис 3-23

Применяют для работ в труднодоступных местах

или захвата маленьких деталей, поэтому имеют уд-
линенные губки прямоугольного или полукруглого се-
чения.












3.11 Кусачки



Рис 3-24



Используются для резки тонкой проволоки.

















36

ИНСТРУМЕНТ И ПРИСПОСОБЛЕНИЯ



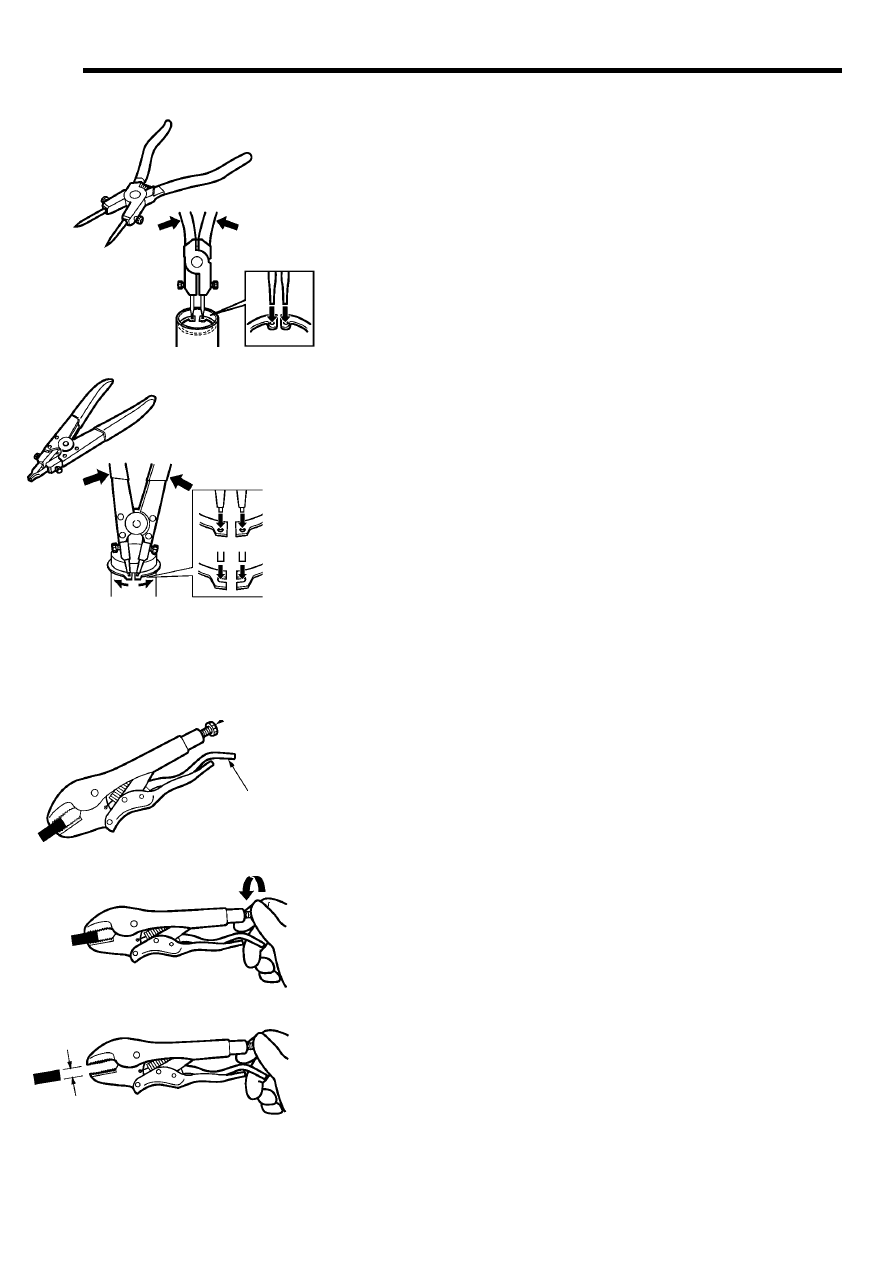

3.12 Щипцы для стопорных колец



Рис 3-25








Бывают двух видов: для внутренних и внешних стопор-

ных колец.

Применяются для установки или снятия стопорных ко-

лец.






Рис 3-26













3.13 Стопорные клещи





37




Применяются для совмещения и фиксации деталей или тру-

бок.






Как пользоваться стопорными клещами

•  Расположите деталь между губками, а затем вращайте ре-
гулировочный винт до момента касания.
•  Выньте деталь и немного поверните регулировочный болт,
уменьшив расстояние между губками.
•  Вставьте деталь и сожмите клещи до щелчка. Если необ-
ходимо используйте регулировочный болт для дополнитель-
ной регулировки.
•  Для извлечения детали нажмите на рычажок.












Регулировочный

винт

Снятие

усилия

Рис 3-27

ИНСТРУМЕНТ И ПРИСПОСОБЛЕНИЯ

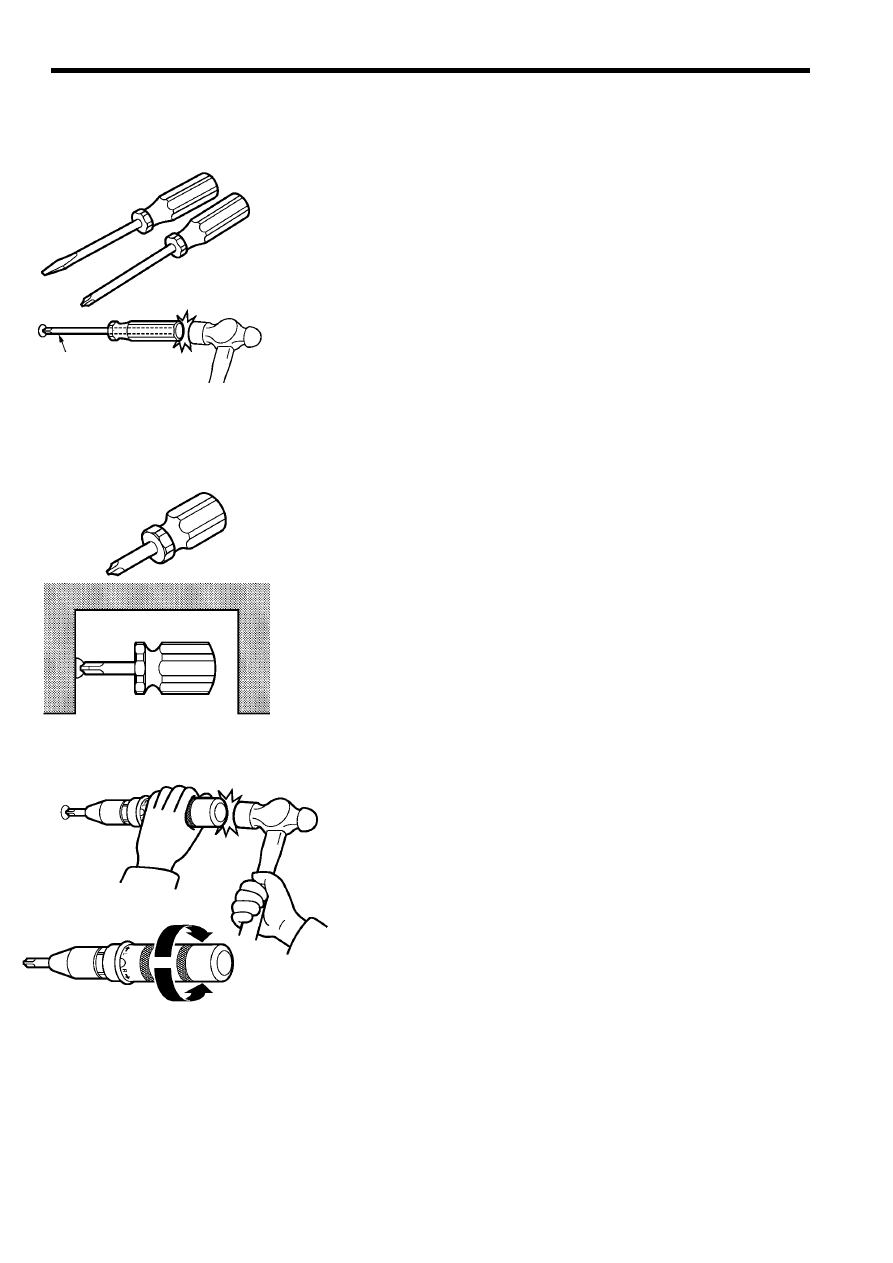

3.14 Отвертки



(а) Отвертки





Сквозной

стержень

Рис 3-28



Существуют два типа отверток: плоские и крестообразные.

Предупреждение:
Если необходимо наносить удары молотком по от-

вертке, то нужно применять специальные отвертки, у
которых стержень проходит сквозь ручку.







(b) Укороченные отвертки







Рис 3-29



Применяются для работы в узких местах.














(c) Ударная отвертка



Рис 3-30




Применяется когда невозможно открутить обычной

отверткой.













Внимание:

•

Направление вращения может быть изменено. Проверьте направление вра-

щения перед использованием.

•

Удары молотком необходимо наносить достаточной силы. При нанесении

слабых ударов шлицы винта могут быть повреждены.

•

Перед использованием проверьте, что детали не будут повреждены удара-

ми. ( Например: не используйте для таких материалов как пластик или тонкий
металл).




38
