27

ПРЕДПРОДАЖНАЯ ПОДГОТОВКА И ПЕРИОДИЧЕСКОЕ ТЕХНИЧЕСКОЕ

ОБСЛУЖИВАНИЕ

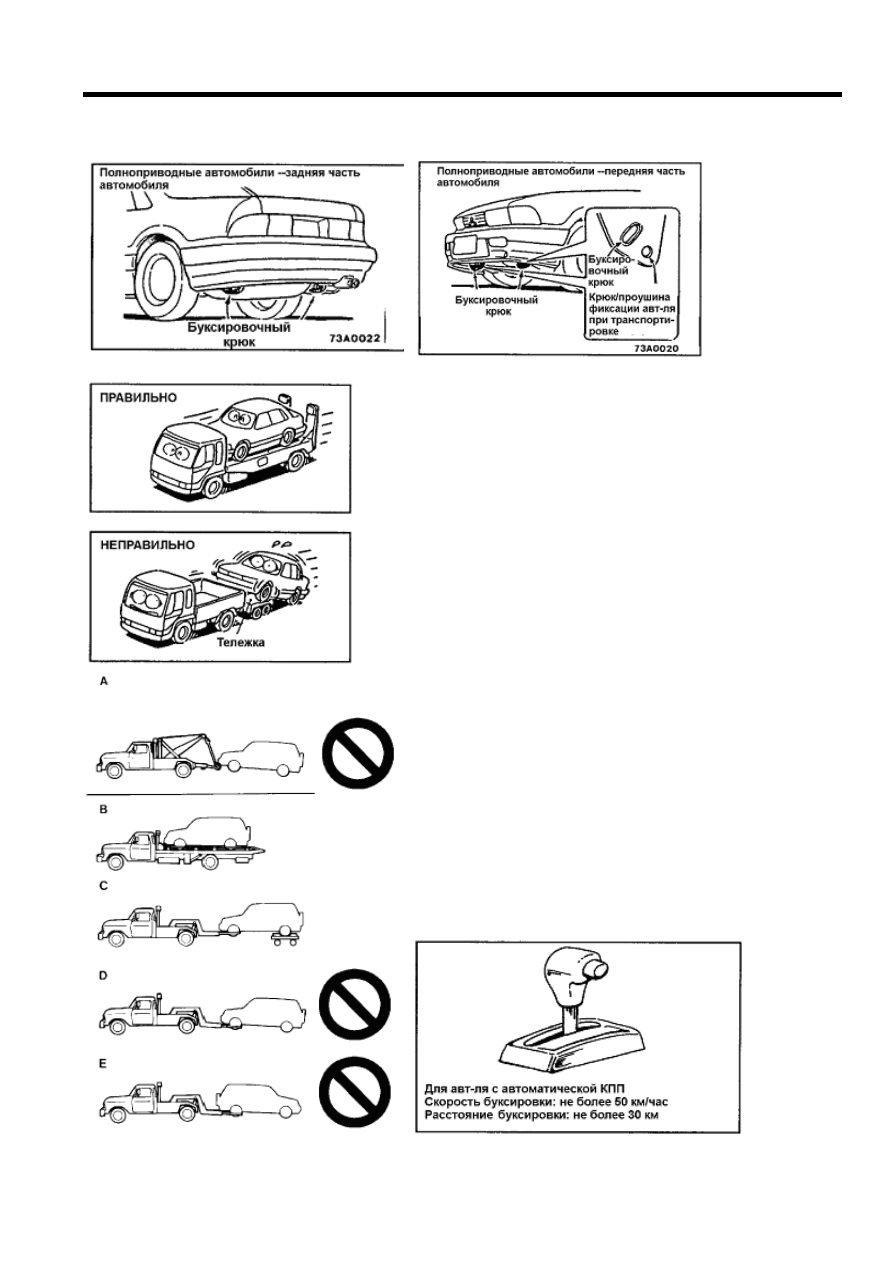

(2) Автомобили  с постоянным полным приводом (4WD)









Запрещается буксировать полноприводные авто-

мобили методом частичной погрузки ( тип D, E) !



Необходимо буксировать полноприводной авто-

мобиль методом полной погрузки (тип B,C).


Если при буксировке автомобиля с АКПП все ко-

леса находятся на земле, то расстояние не должно
превышать 30 км, а скорость буксировки 50

м/ч. В противном сл

к
ждена

учае коробка будет повре-

!


При повреждении коробки передач необходимо

буксировать автомобиль только методом полной
погрузки (тип B,C).












28

ПРЕДПРОДАЖНАЯ ПОДГОТОВКА И ПЕРИОДИЧЕСКОЕ ТЕХНИЧЕСКОЕ

ОБСЛУЖИВАНИЕ

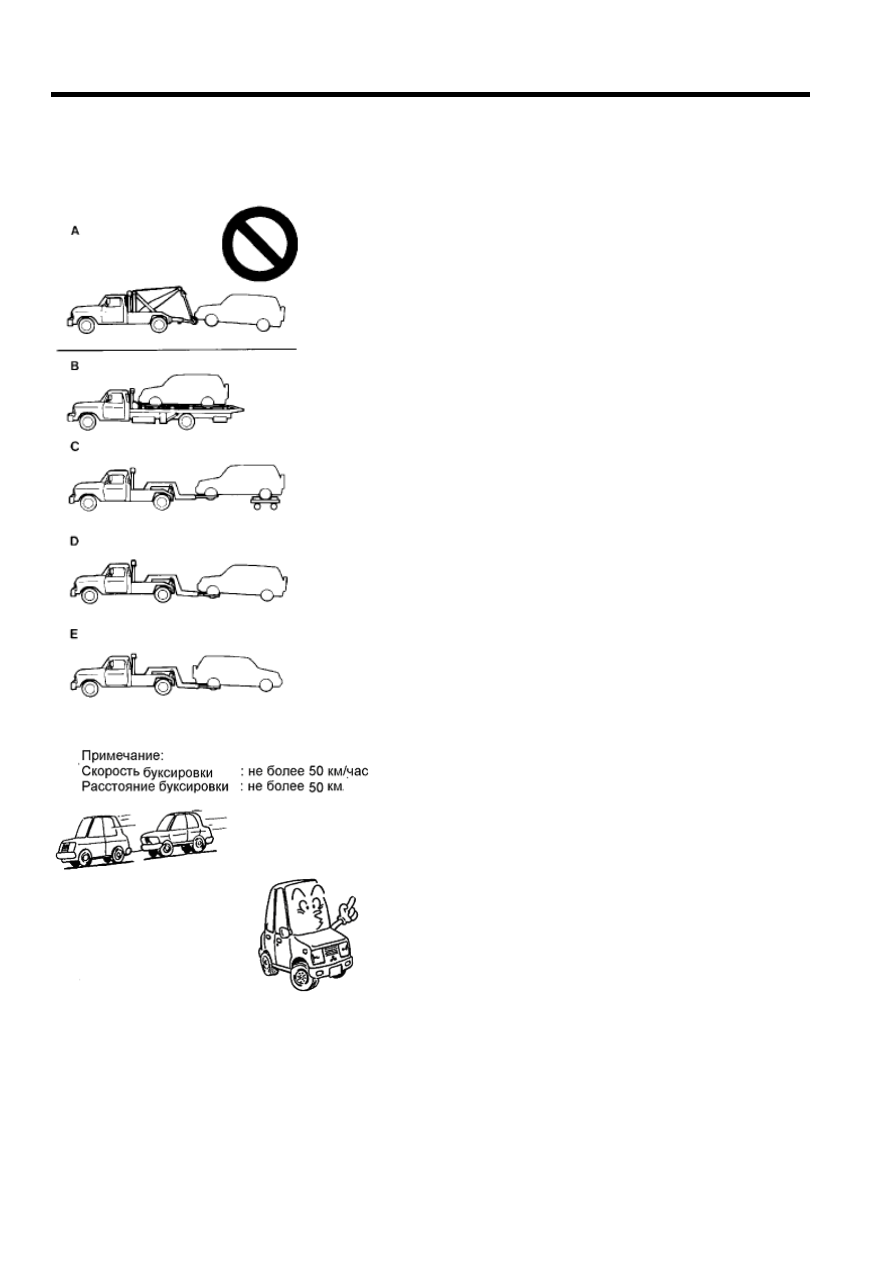

(3) Полноприводные автомобили  отключаемым приводом (4WD)





 с





т

 что привод осу-

ществляется только на одну ось (режим 2Н).



и повреждении коробки передач необхо-

димо буксировать автомобиль только методом
полной погрузки (тип B,C).












При буксировке автомобиля с АКПП с опорой

ведущих колес на дорогу (тип D или все колеса
на земле) расстояние не должно превышать
5

 50 км/ч. В про-

0 км, а скорость буксировки

ивном случае коробка будет повреждена!


При буксировке методом частичной погрузки

(тип E ) необходимо проверить


Пр







ГЛАВА 3

ИНСТРУМЕНТ И ПРИСПОСОБЛЕНИЯ

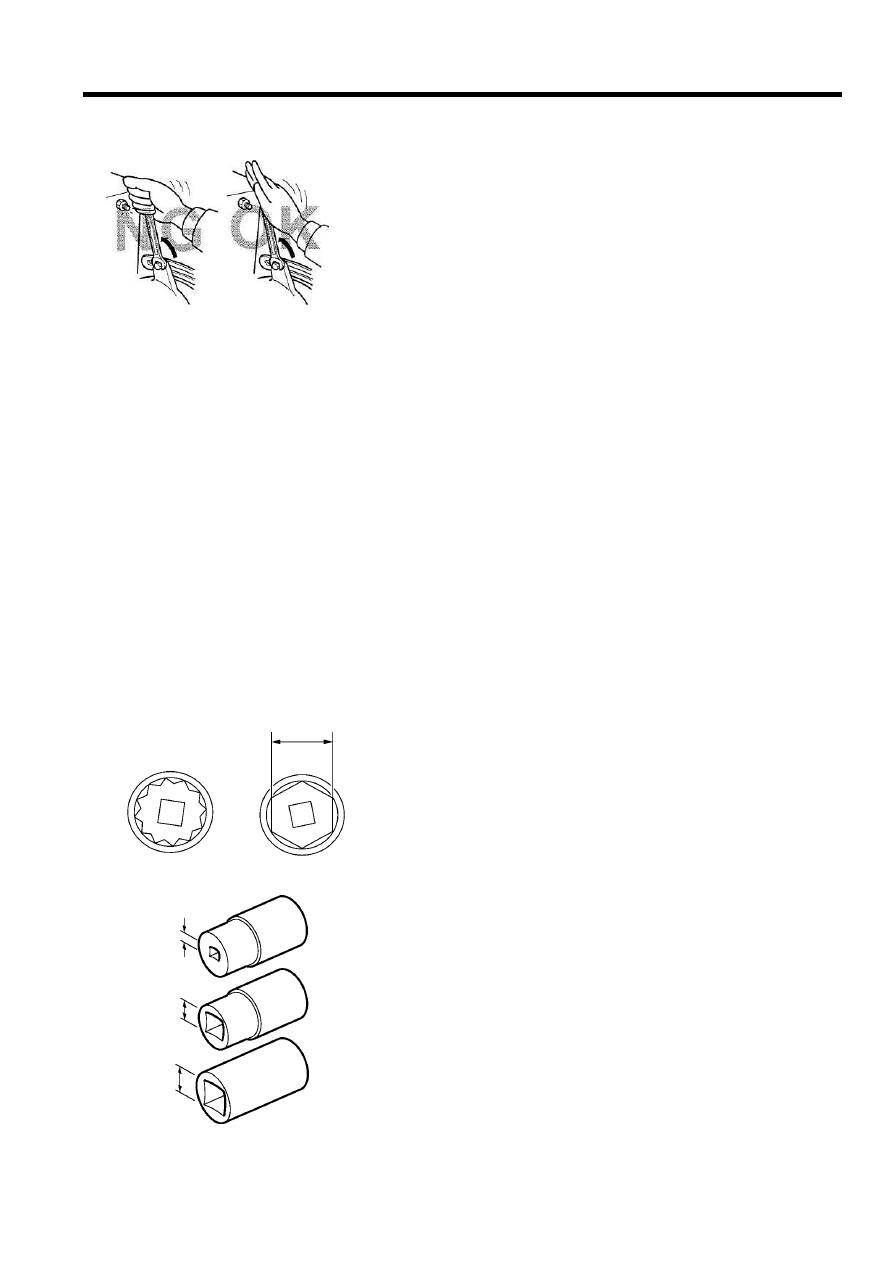

3.1 Ключи

При затягивании болта или гайки тяните

ключ на себя. Если при работе Вы приклады-
ваете силу к рукоятке в направлении от себя,
то это опасно. В этом случае давите пальца-
ми руки и вращайте медленно.















3.2 Торцевые ключи



Этот вид инструмента применяется наиболее часто при ремонте автомобилей. Он

характерен удобством применения, универсальностью и в комбинации с различными ру-
коятками, удлинителями, воротками и шарнирами позволяет работать в труднодоступ-
ных местах. Головки могут быть различных типов. Их необходимо подбирать по размеру
и форме, которые должны соответствовать моменту затяжки. Их можно классифициро-
вать по следующим характеристикам.



(а) Торцевые головки



Существуют два типа торцевых головок.



Размер ключа

12 граней

6 граней

Головки с 12-ю гранями обычно используют для

монтажных работ в узких, неудобных местах.

Головки с 6-ю гранями имеют более широкие

поверхности для охвата головок болта и гайки,
поэтому такие ключи больше подходят для монтажа
болтов и гаек с большими моментами затяжки или
изготовленных из мягкого металла.







Рис 3-2











Отверстия для рукояток (привода)

Обычно применяются  три размера отверстия для

рукояток: 6.3 mm (1/4 in.), 9.5 mm (3/8 in.), and 12.7
mm (1/2 in.).










29

ИНСТРУМЕНТ И ПРИСПОСОБЛЕНИЯ



Глубина головки (длина)



Удлиненная

головка

Рис 3-3

Два основных типа: стандартная и удлиненная.








Примечание
Существуют специальные головки для замены
свечей зажигания. Есть три типа этих головок,
которые  соответствуют размерам свечей.

















(b) Рукоятки для работы с головками



Используются в комбинации с торцевыми головками.




Рис 3-4




Рукоятка с шарниром

Позволяет вращать под различными углами.
Используется, когда необходим большой мо-

мент.

Однако не применима в узких местах.













Вороток со скользящим шарниром

Перемещая шарнир по воротку можно использовать

его как Т-образный или Г-образный.



30










Рис 3-5
