ИНСТРУМЕНТ И ПРИСПОСОБЛЕНИЯ







Квадратное отверстие

Шестерня

Пружина

Собачка

Влево

Вправо

Рычаг

переключателя

Кулачок

Рис 3-6

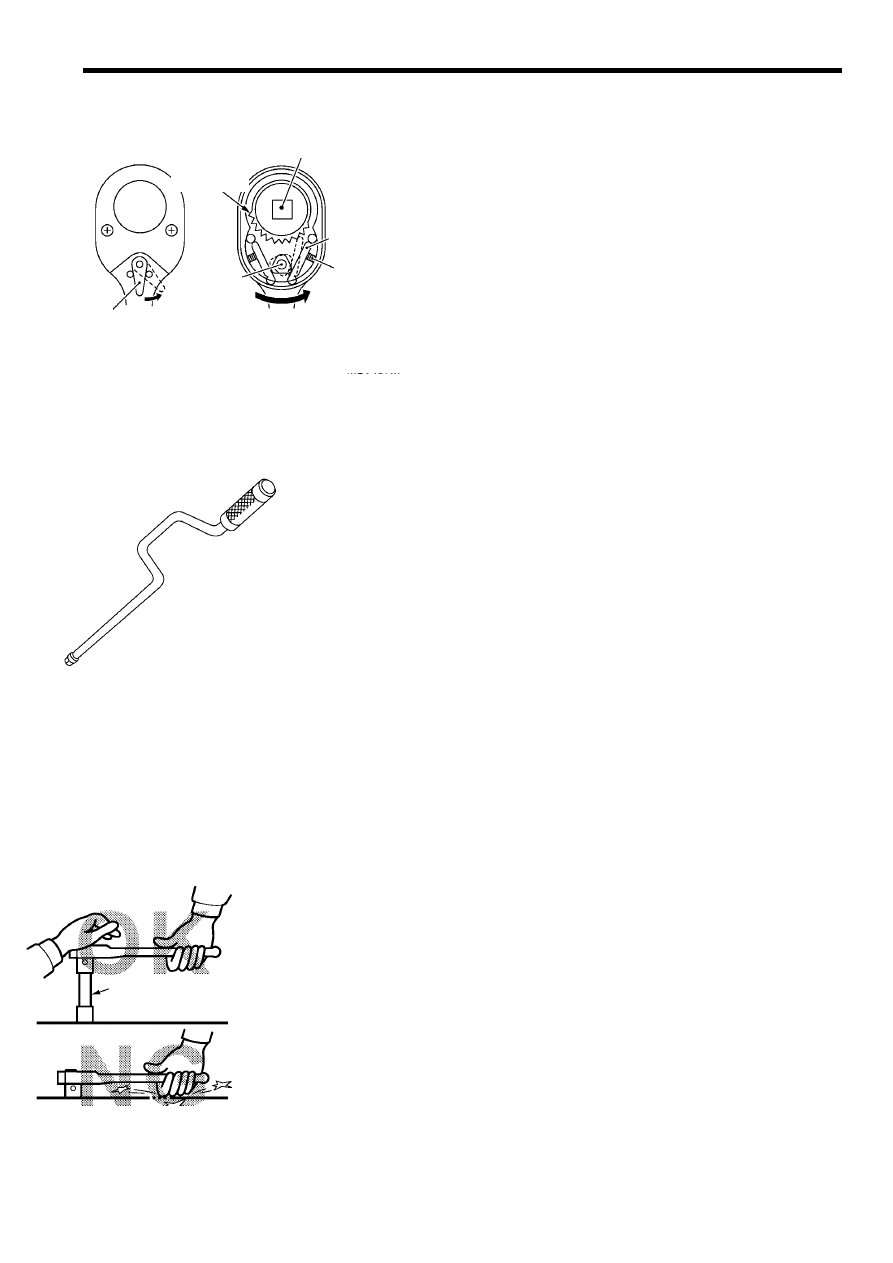

Храповой механизм (трещотка)



Переключая рычаг, можно изменять на-

правление прикладываемого момента.
Применяется в узких местах.

Отличаются между собой шагом зубьев

шестерни (более мелкий - для труднодос-
тупных мест, но прикладываемое усилие
меньше).

Предупреждение:
При прикладывании момента больше до-
пустимого механизм можно повредить.






Коловорот

Рис 3-7



Применяется для быстрого отворачивания болтов и гаек.





















(с) Приспособления для работы с головками








Удлинитель

Рис 3-8

Удлинители

Применяется для увеличения расстояния между головкой и ру-

кояткой.

Различаются по размеру квадрата, длине.
Бывают качающиеся (позволяют работать под углом до 15

°).

















31

ИНСТРУМЕНТ И ПРИСПОСОБЛЕНИЯ





32

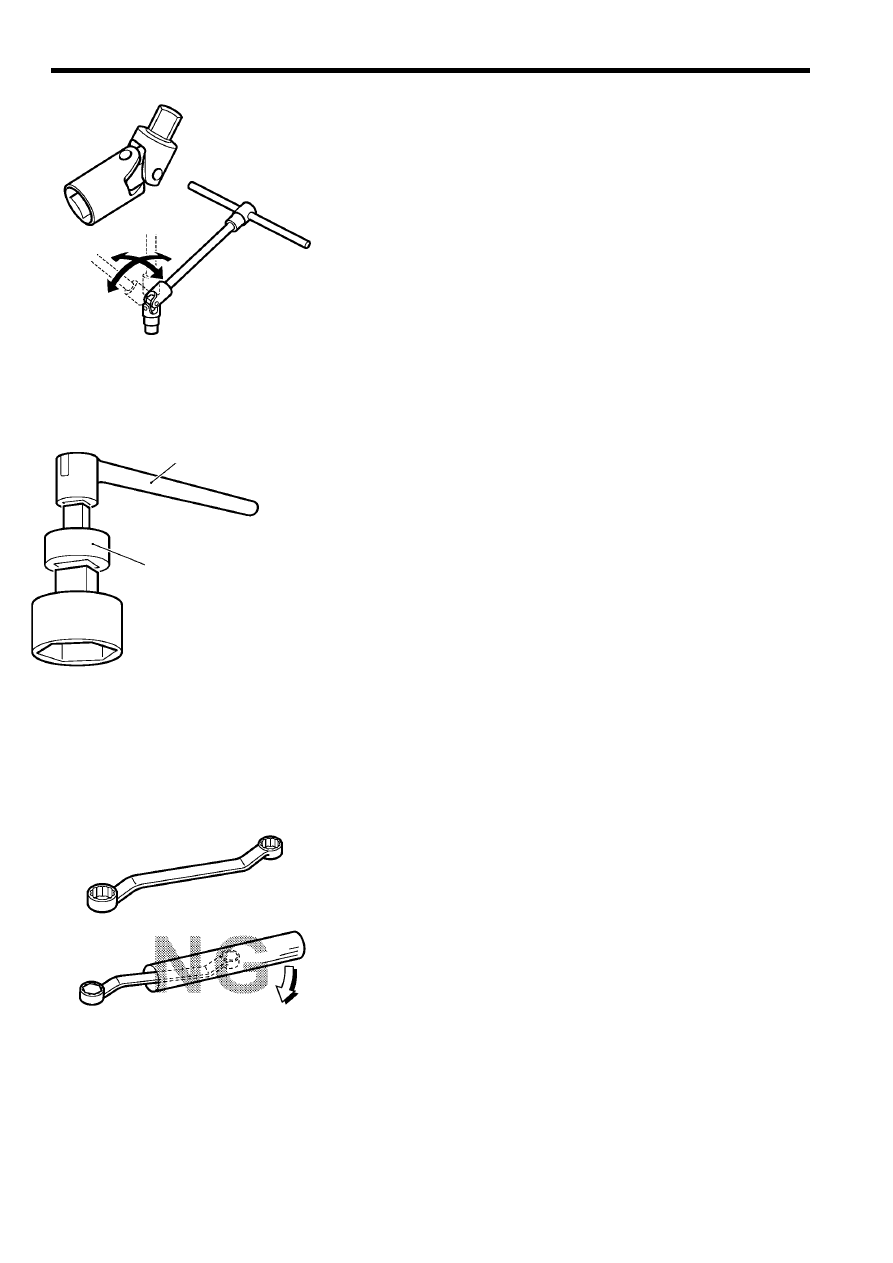

Карданный шарнир



Позволяет работать под различными углами. Приме-

няется для работы в труднодоступных местах.











Рис 3-9









Ручка

Переходник

Рис 3-10

Переходник

Этот инструмент позволяет комбинировать торцевые ключи

с разными размерами внутренних отверстий.















3.3 Накидные ключи

Накидной ключ прикладывает давление на все шесть граней болта или гайки, которые

он поворачивает. Он имеет более длинный рычаг рукоятки, чем рожковый ключ и поэто-
му его необходимо использовать, когда нужно приложить большой момент.



Рис 3-11





Предупреждение:
Никогда не применяйте трубу или другие подручные
средства для увеличения длины ключа.



















ИНСТРУМЕНТ И ПРИСПОСОБЛЕНИЯ



Рис 3-12









Существует несколько типов накидных ключей, которые от-

личаются величиной углов отклонения рукоятки от плоскости
рабочей головки ключа.

Существуют ключи изогнытые в горизонтальной плоскости.





















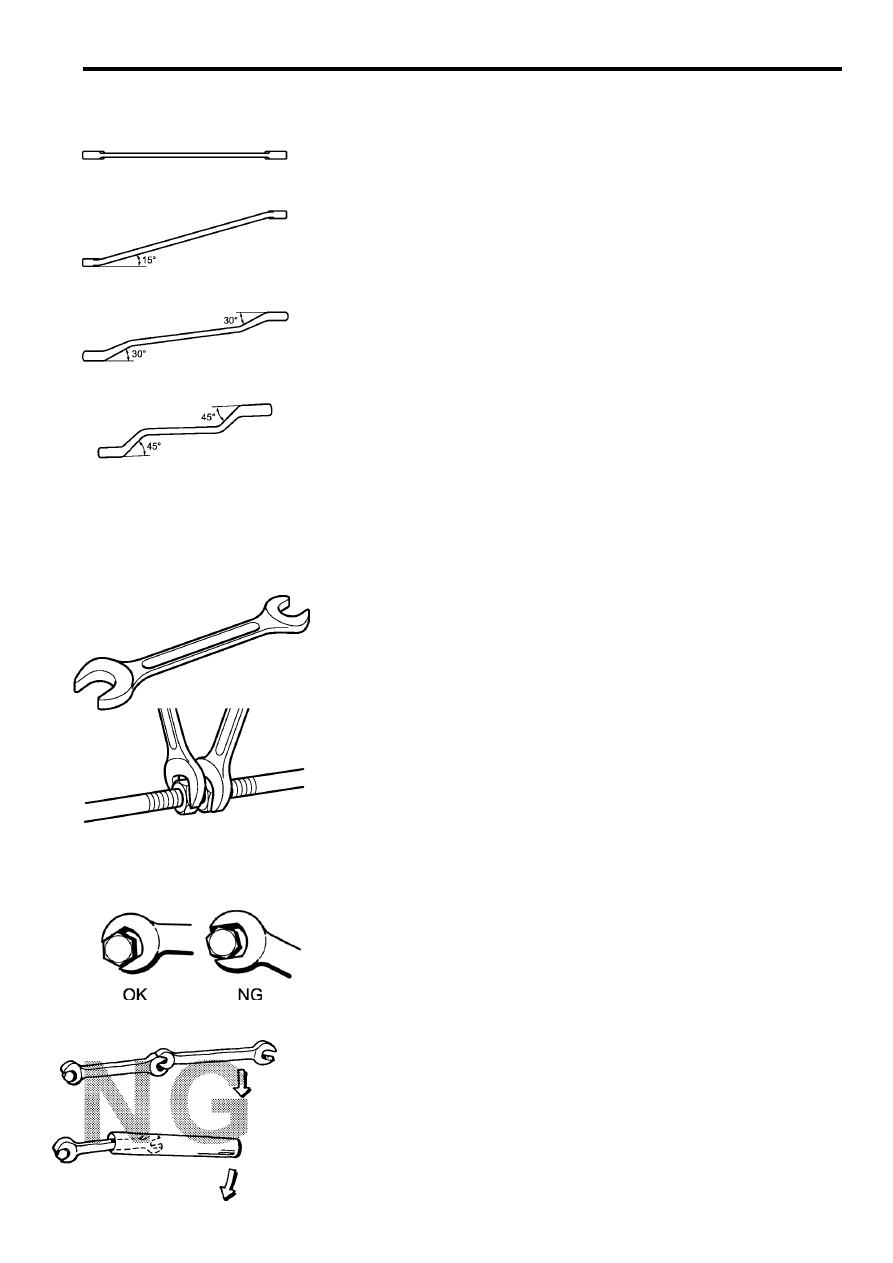

3.4 Рожковые ключи

Используются в случаях, когда невозможно использо-

вать торцевые или накидные ключи, в  узких или недос-
тупных местах (например: штуцер для прокачки тормозно-
го цилиндра, рулевые тяги,  топливные и тормозные труб-
ки и т. д.).



33


Предупреждение:

•  Контактная поверхность между рожковым клю-
чом и болтом или гайкой маленькая, поэтому ее
можно легко повредить. Никогда не используйте
этот ключ для окончательной затяжки.








• Правильно выбирайте размер ключа. Убедитесь.
Что размер ключа соответствует размеру головки
или гайки.






• Никогда не применяйте трубу или другие подруч-
ные средства для увеличения длины ключа. Вы мо-
жете повредить болт или гайку.






Рис 3-13



Рис 3-14

ИНСТРУМЕНТ И ПРИСПОСОБЛЕНИЯ



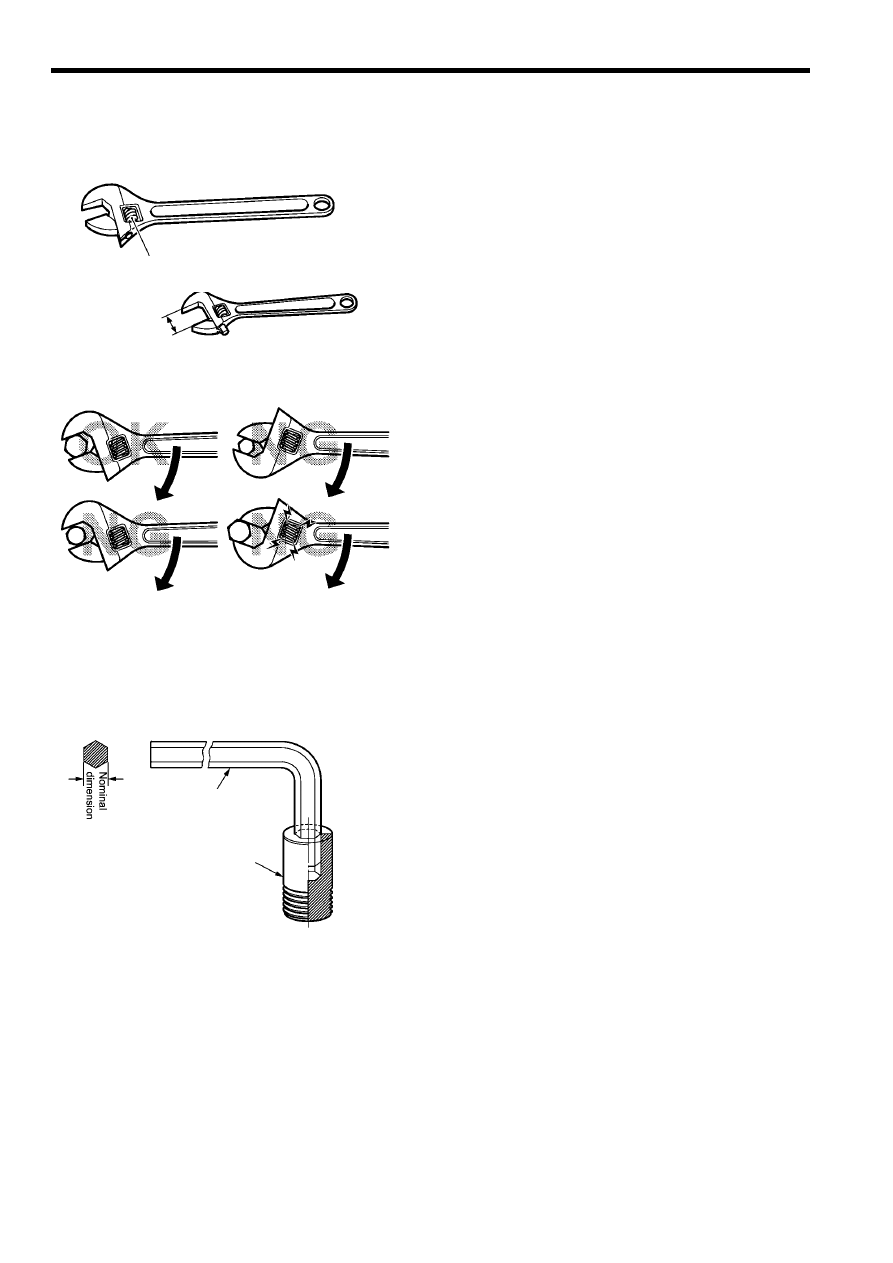

3.5 Разводной ключ

Разводной ключ позволяет работать с раз-

личными размерами болтов и гаек. Использу-
ется в местах, где имеются гайки и болты не-
скольких размеров.



34

Однако его размер больше, чем рожкового

ключа, и он не может использоваться в узких
местах.


•  Как пользоваться разводным ключом

При использовании разводного ключа силу

можно прикладывать только в одном направ-
лении, потому что нижняя губка ключа слабая,

и он может быть поврежден.



















Регулировочный винт

Рис 3-15

Рис 3-16

3.6 Шестигранные ключи








Вороток шестигранный

Пробка с внутренним

шестигранником

Расстояние между

параллельными гранями

Рис 3-17





Применяется для откручивания деталей с

внутренним шестигранным отверстием.

Размер определяется расстоянием между

параллельными гранями.

Обычно имеют форму Г-образного воротка.

Бывают с шаровым наконечником для работы
под углом.
