ИНСТРУМЕНТ И ПРИСПОСОБЛЕНИЯ

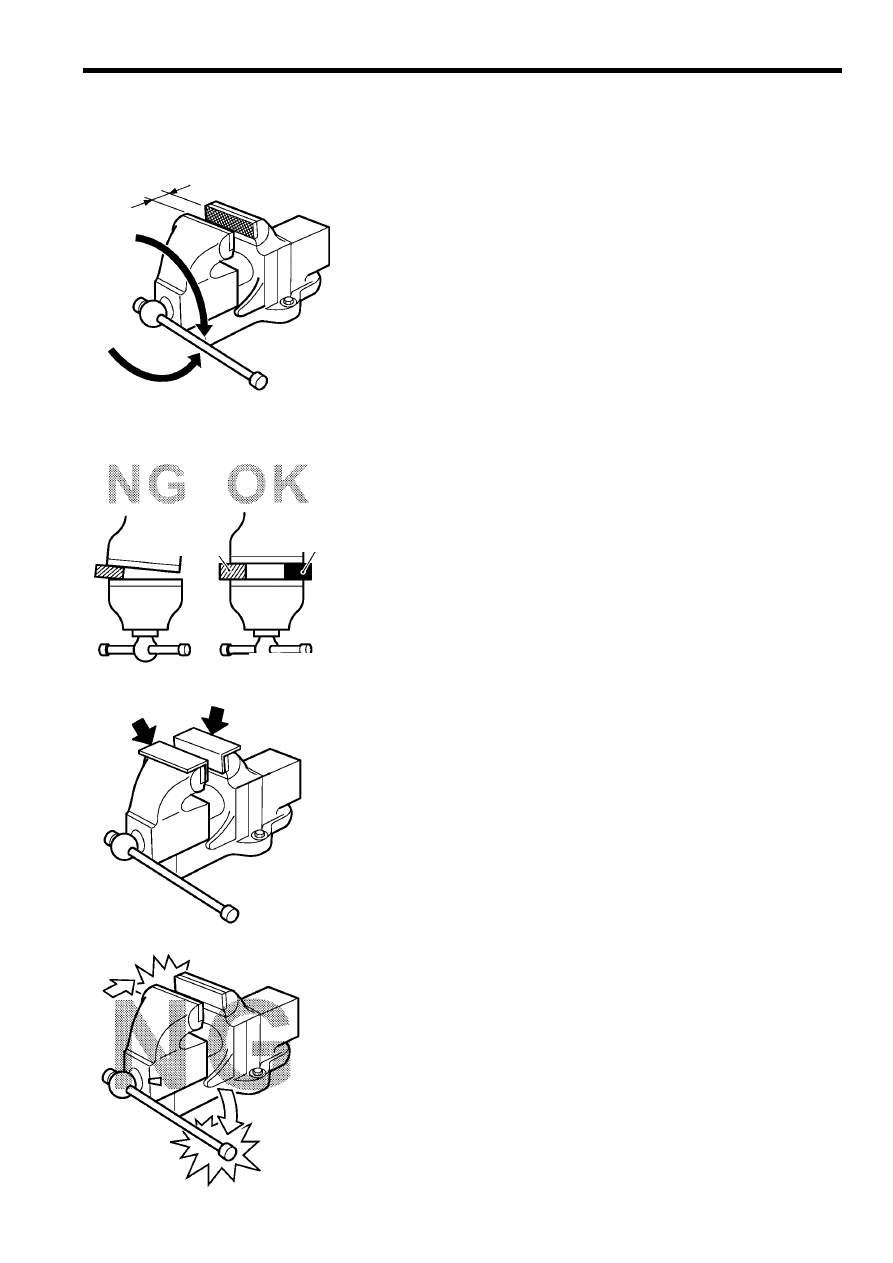

3.18 Тиски



Поверните рукоятку, чтобы раздвинуть на необходи-

мую ширину губки, установите деталь и зажмите ее.



43









Внимание:
•  Устанавливайте деталь в центр тисков. Если де-

таль не может быть установлена по центру, то ус-
тановите с противоположной стороны деталь
приблизительно такой же толщины. Несоблюде-
ние этих правил приведет к поломке тисков.

















Рис 3-44

•  Если зажимаемая деталь изготовлена из мягкого

материала, то применяйте защитные накладки для
предохранения детали от повреждений.














Деталь

Деревянный

брусок

Рис 3-45

Рис 3-46

Рис 3-47

•  Если тиски не используются, то всегда оставляйте

их в положении, когда губки касаются друг друга, а
ручка направлена вниз. Это защитит от случайных
травм, связанных с зажатием пальцев или других
частей тела.








ИНСТРУМЕНТ И ПРИСПОСОБЛЕНИЯ

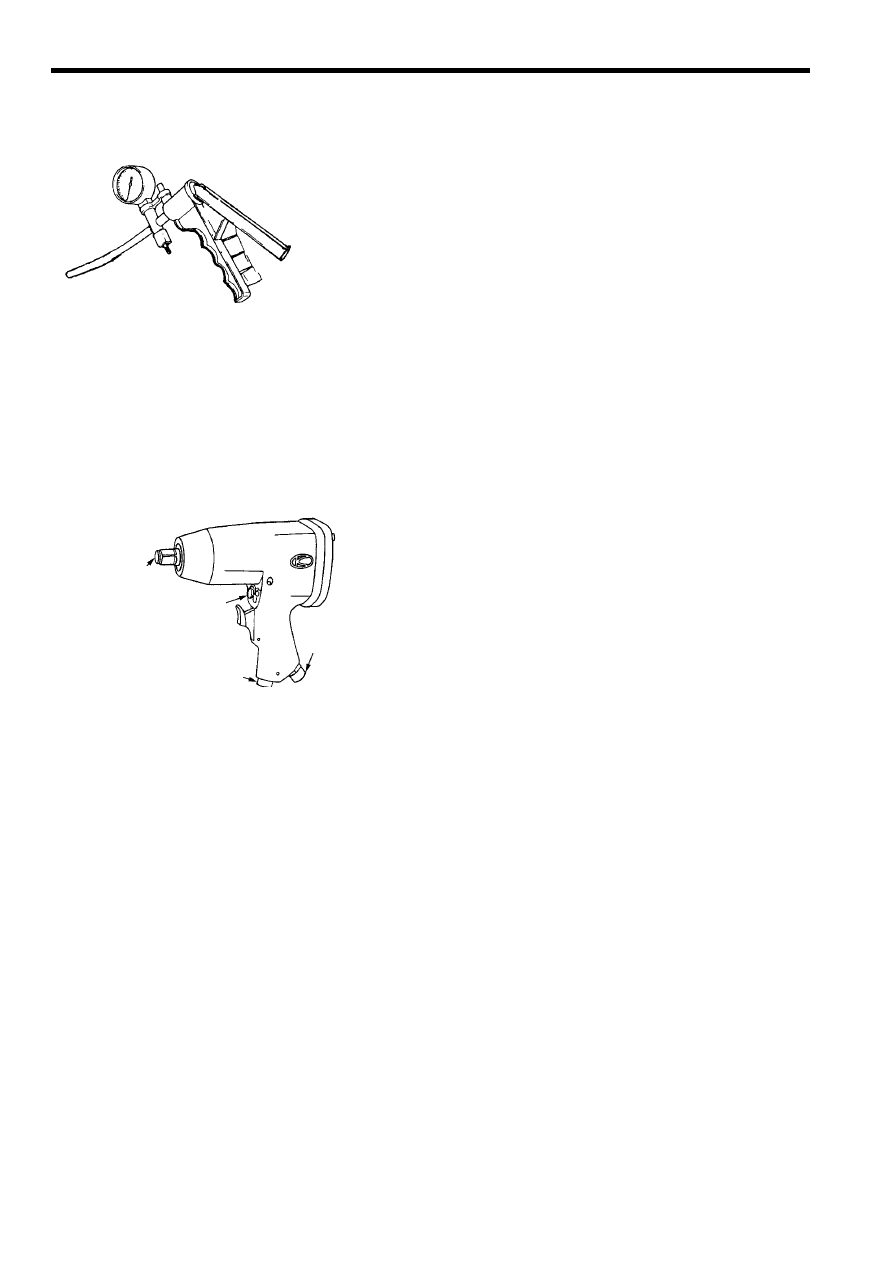

3.19 Вакуумный насос



Рис 3-48

Вакуумный насос ручного типа применяется для созда-

ния разряжения или давления при проверке устройств.










3.20 Пневматический инструмент

(а) Пневматический ударный гайковерт




Присоединительный

хвостовик

Клапан

переключателя

Регулятор

подачи

воздуха

Штуцер для подсоединения

воздушного шланга

Рис 3-49

Пневматический ударный

гайковерт использует сжатый
воздух в качестве источника
энергии. Он используется для
заворачивания и отворачивания
болтов и гаек.







Внимание:
•  Обеспечьте необходимое давление, приблизительно 7 кг/см

2

(см. Документацию

к инструменту).

•  Надежно подсоедияте воздушный шланг иначе гайковерт может упасть при

подаче давления.

•  Пользуйтесь специальными торцевыми головками, предназначенными для

пневматического гайковерта. Если применять обычные головки, то они будут
повреждены при ударе.

•  Останавливайте вращение инструмента до того, когда болт или гайка будут

полностью откручены. Иначе сила вращения приведет к тому, что они соскочат
и отлетят.

•  Когда закручиваете болт или гайку, вначале закрутите их рукой на несколько

оборотов. Если сразу применить гайковерт , то можно повредить резьбу. После
закручивания пневматическим гайковертом проверьте момент затяжки при по-
мощи динамометрического ключа.


Как работать

После проверки наличия давления, установите необходимый момент затяжки при по-

мощи регулятора подачи воздуха.

Проверьте направление вращения.



44

ИНСТРУМЕНТ И ПРИСПОСОБЛЕНИЯ

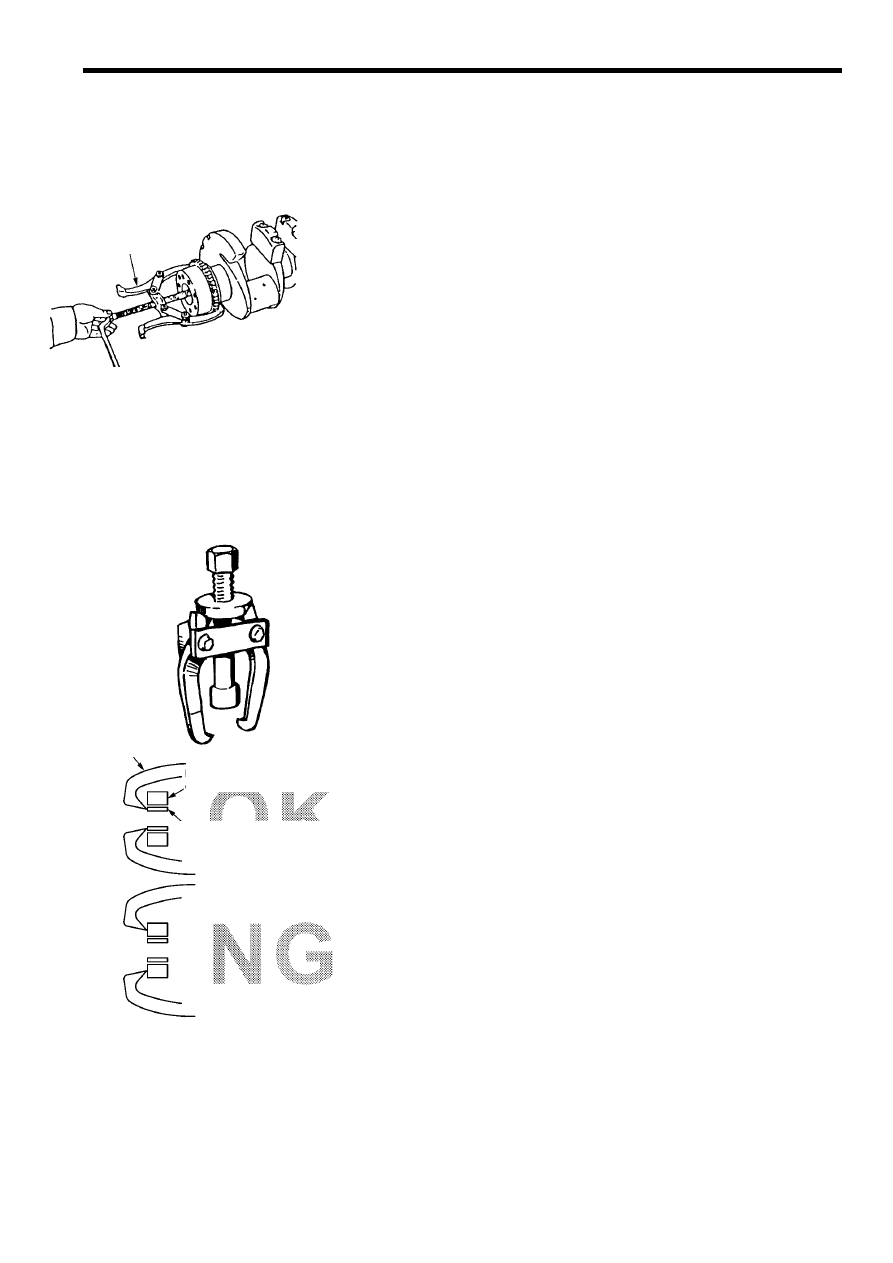

3.21 Съемники



(а) Съемник шестерен





45



Съемник используется для снятия шестерен, шкивов,

звездочек и т.д. с валов.

•  Как работать со съемником


Установите захваты съемника снаружи шестерни, а

наконечник центрального болта уприте в центр вала.

Затем заворачивайте болт, пока шестерня не снимется с

вала.








Съемник

шестерен

Рис 3-50

(в) Съемник подшипников
Съемник используется для снятия подшипников с валов или извлечения из корпусов.





Губки

Внешняя обойма

Внутренняя обойма

Рис 3-51





Внимание:

Работа со съемником подшипников аналогична

работе со съемником шестерен. Не устанавливайте
лапки  съемника на наружную обойму подшипника.
До снятия подшипника убедитесь в том, что они ус-
тановлены на внутреннюю обойму. Если усилие
будет приложено к внешней обойме, то подшипник
может быть поврежден.

























ИНСТРУМЕНТ И ПРИСПОСОБЛЕНИЯ

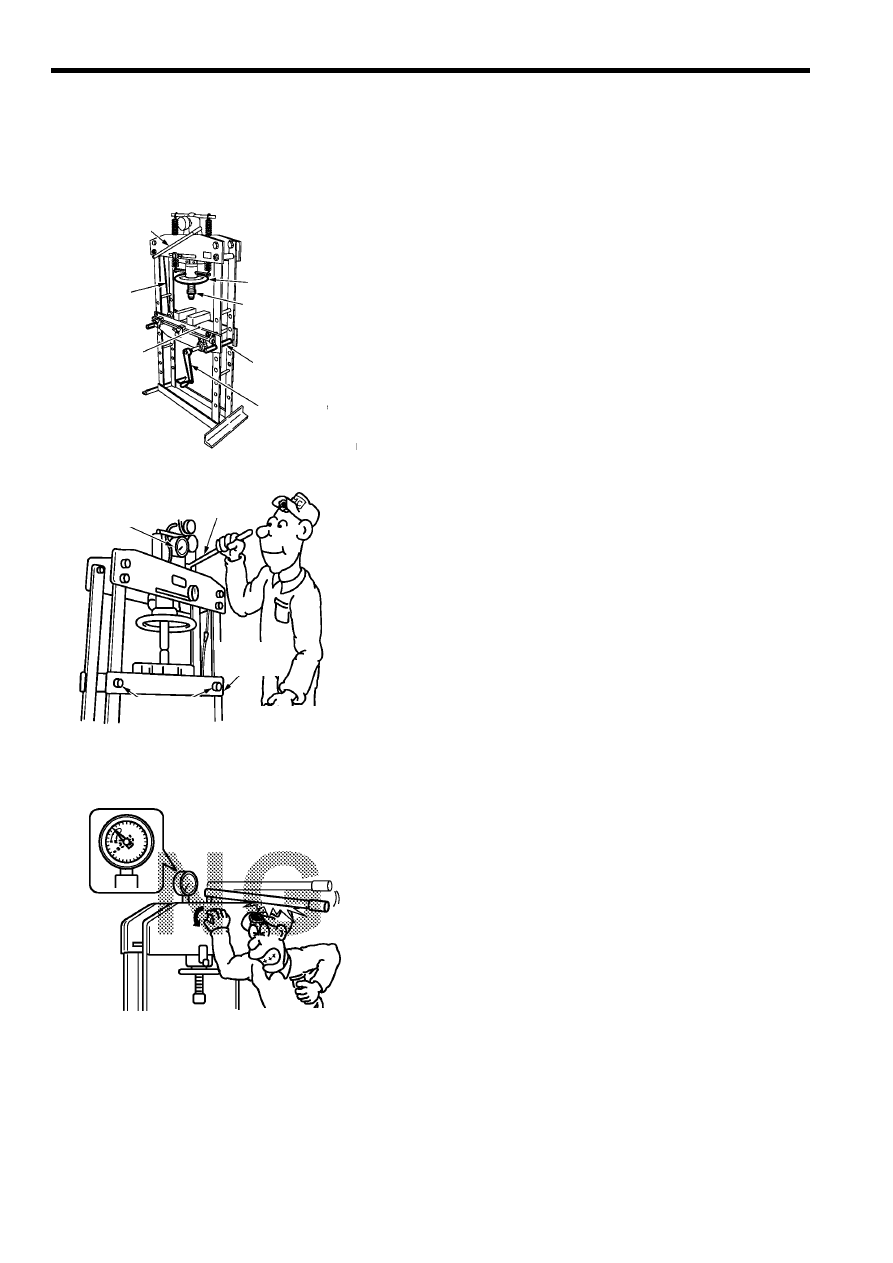

3.22 Гидравлический пресс




Гидравлический пресс используется для снятия или установки подшипников, втулок и

т.д.



•  Как работать с гидравлическим прессом

Отрегулируйте положение опоры пресса, в

зависимости от размера детали и зафиксируйте
опору штырями.

При работе на прессе необходимо аккуратно

работать рычагом пресса и постоянно следить за
показаниями манометра.










Вал

Рукоятка

Уровень

давления

Опора

Трос

Стержень

Ручка

Рис 3-52



46

Внимание:
•  Обратите внимание на показания манометра

перед применение пресса, чтобы не приложить
чрезмерное усилие на деталь, которая может
быть повреждена.

•  Будьте внимательны, когда при работе прес-

са создается усилие в боковом направлении.

•  Будьте внимательны, когда ручка находится

вверху. Ручка может внезапно опуститься и
нанести травму.


























Манометр

Уровень

давления

Стержень

Опора

Рис 3-53



Рис 3-54
