ИНСТРУМЕНТ И ПРИСПОСОБЛЕНИЯ

3.32 Специнструмент

Назначение специнструмента
Когда невозможно провести ремонтные работы при помощи стандартных инструмен-

тов, то используется специально изготовленный для этих целей инструмент.

Меры предосторожности при применении специнструмента:

•  Специнструмент существует для всех типов и моделей автомобиля. Используйте ин-

струмент соответствующий вашему автомобилю. Если использовать несоответст-
вующий инструмент, то работы не могут быть проведены правильно ( некоторые спе-
цинструменты очень похожи).

•  Список существующего специнструмента имеется в руководстве по ремонту. Несо-

блюдение рекомендаций по при мнению делает невозможным безопасное проведе-
ние работ и может привести к повреждению деталей.
Кроме того, это приведет к снижению эффективности работ и невыполнению норма-
тивов указанных в документах (Flat Rate Manual).

•  Не применяйте специнструмент для других целей.

•  Информация об применяемом специнструменте содержится в каждой главе руково-

дства по ремонту (W/M).

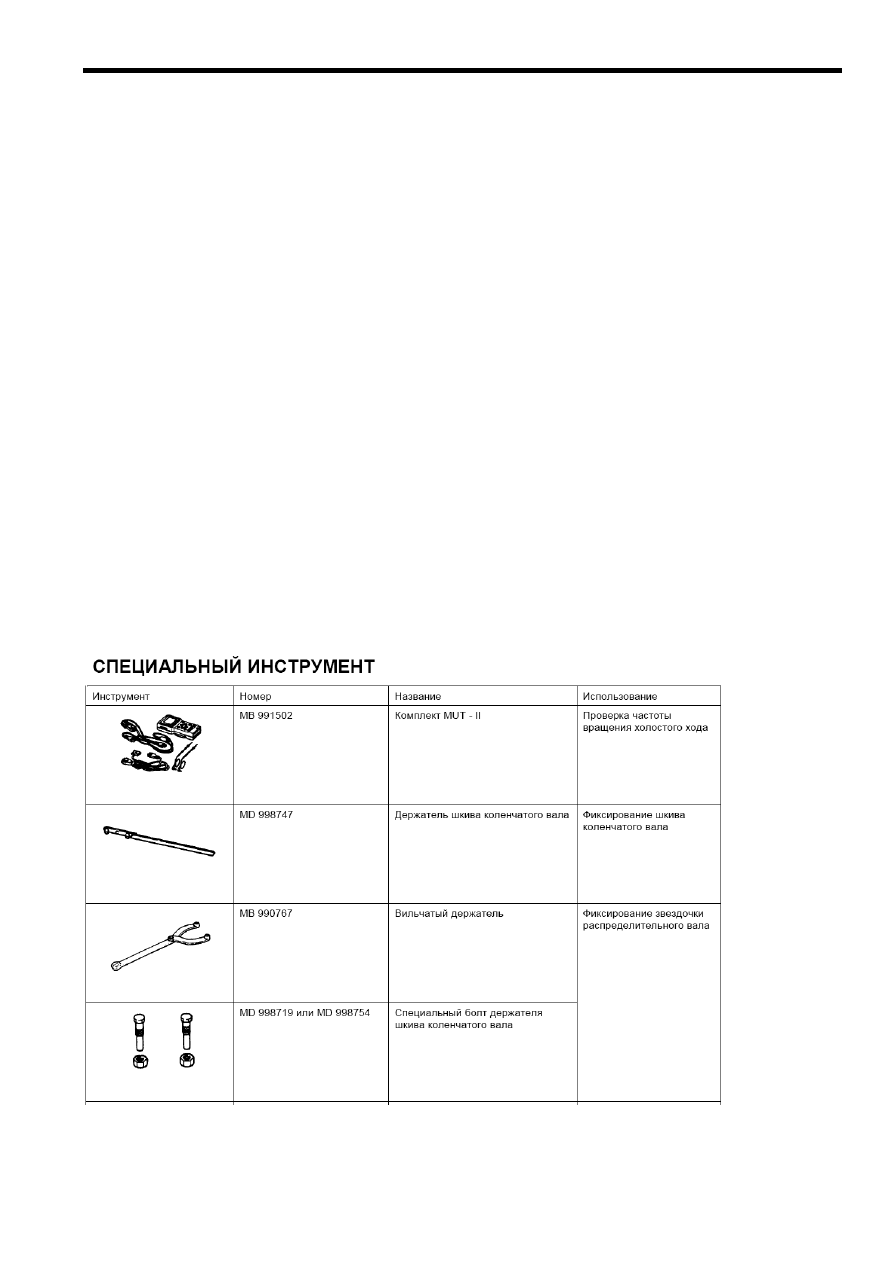

Лист специнструмента (пример)
<См “Специнструмент”  в руководстве по ремонту (W/M).>













51



































ГЛАВА 4

ИЗМЕРИТЕЛЬНЫЙ ИНСТРУМЕНТ И МЕТОДЫ ИЗМЕРЕНИЙ

4.1 Штангенциркуль

(1) Устройство штангенциркуля


Штангенциркуль имеет две шкалы: линейную и нониусную.

Губки для измерения

внутренних диаметров

Губки для измерения
наружных диаметров

Фиксирующий винт

Глубиномер

Линейная шкала

Нониусная шкала



                                              Рис. 4-1 Штангенциркуль





(2) Измеряемые величины:




   1) Наружный диаметр/длина (использование губок измерения наружных размеров),

   2) Внутренний диаметр/длина (использование губок измерения внутренних
   размеров),

   3) Глубина (использование глубиномера).




(3) Принципы измерения





52





  Рис. 4-2 Принцип измерения штангенциркулем




53

ЛЬНЫЙ ИНСТРУМЕНТ И МЕТОДЫ ИЗМЕРЕНИЙ

ИЗМЕРИТЕ



 считывать показания штанге

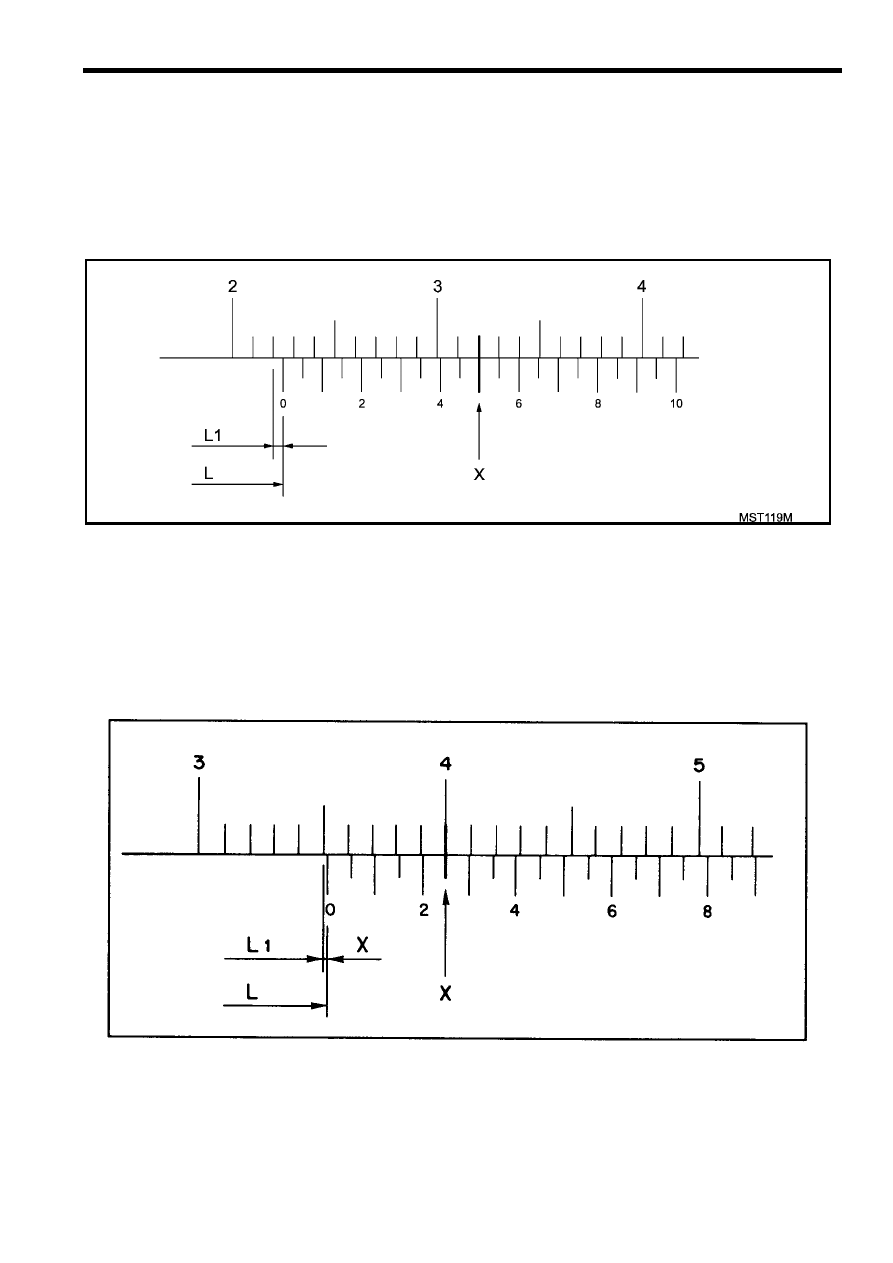

(4) Как

нциркуля



Формула для считывания

 длины L (мм)

L = L

1

 + X

X = число делений х 0,05




ример 1. L =  ?   мм

П


Х= положение, когда риски линейной и

нониусной шкал совпадают




L

1

 = 22 мм

 =10 х 0,05=0,5 мм



X
L = 22 + 0,5=22,5 мм



мм





Пример 2. L =    ?








L

1

 = 35 мм

X =5 х 0,05=0,25 мм
L = 35 + 0,25=35,25 мм







54

ИЗМЕРИТЕЛЬНЫЙ ИНСТРУМЕНТ И МЕТОДЫ ИЗМЕРЕНИЙ



(5) Техника измерения



На Рис. 3-3 А, В и С показаны правильные и неправильные приемы измерения наруж-
ных и внутренних диаметров, а также глубин.


Губка нониусной

шкалы

Губка линейной

шкалы

Линейная шкала

Глубиномер

Глубина

Внутренний диаметр

Измеряемый

объект

Измеряемый

объект

Неправильно

Наружный диаметр

Правильно






Рис. 4-3 Те



(2) Проверьте элементы штангенциркуля на износ.

узких поверхностей, таких, как канавки или вогнутые поверхности.
Для обычных измерений используйте среднюю часть губок.


хника измерения

Меры предосторожности:



(1) Очистите рабочие поверхности штангенциркуля и поверхности

змеряемого объекта.

и



(3) Используйте тонкие части губок штангенциркуля при измерении
