СИСТЕМА УПРАВЛЕНИЯ ХОЛОСТЫМ ХОДОМ ДВИГАТЕЛЯ

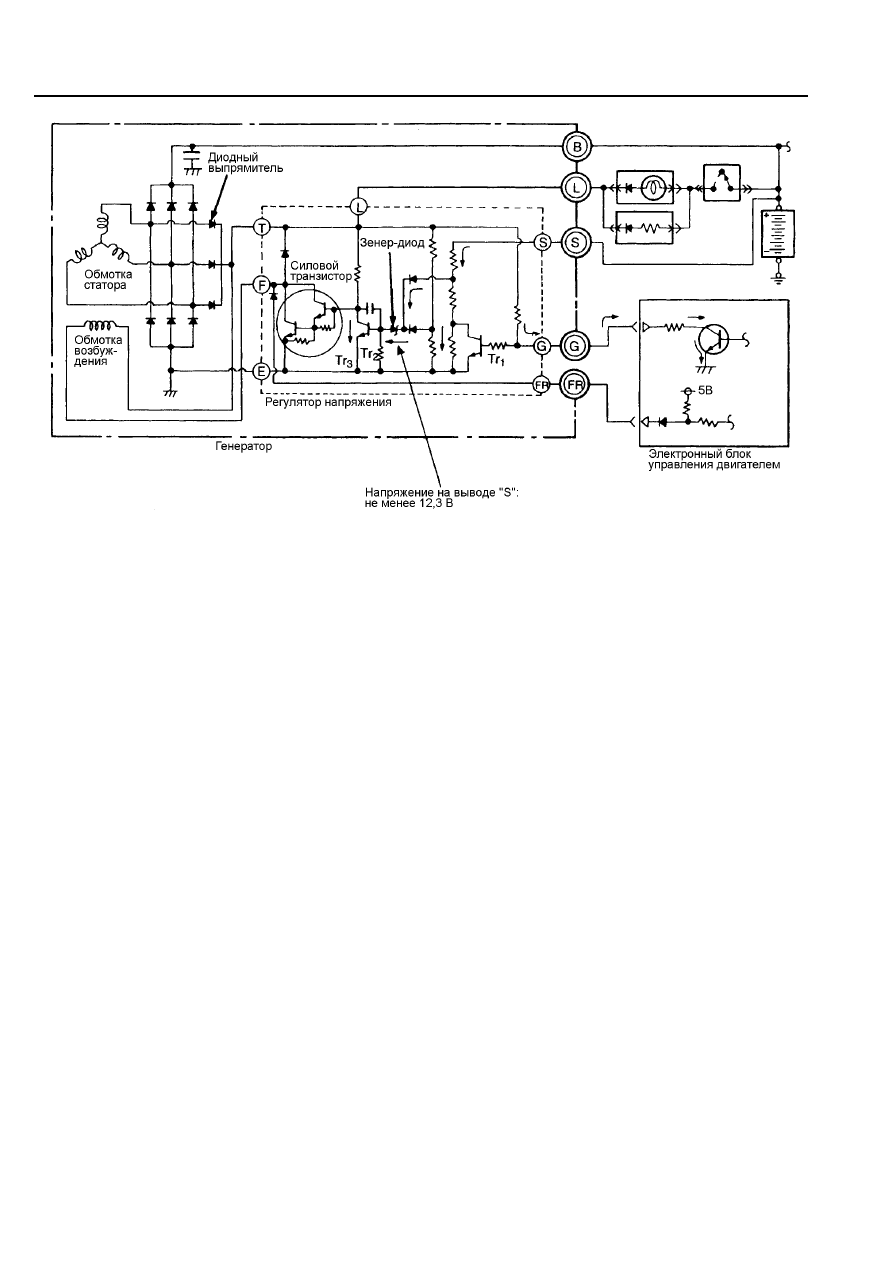

Рис. ТТ5-30

В случае, когда блок управления двигателем принимает решение снизить нагрузку на генератор,

транзистором  в  блоке  управления  заземляется  база  транзистора Tr1. После  этого  транзистор Tr1
закрывается и на диод Зенера через (верхний на схеме) диод подается  напряжение от аккумулятора
(примерно 12,3 В).  Управляющий  транзистор Tr2 немедленно  открывается,  с  базы  силового
(составного) транзистора снимается отпирающее его напряжение и он закрывается. Вследствие этого в
обмотке  возбуждения  пропадает  ток  возбуждения  и  выходная  мощность  генератора  резко  падает.  В
это  время  в  систему  подается  энергия  с  аккумуляторной  батареи.  Но  это  только  на  короткий
промежуток  времени  (примерно 0,5 сек).  За  это  время  блок  управления  успевает  увеличить  обороты
двигателя.  Блок  управления  двигателем  подключает  генератор  к  нагрузке  и  генератор  теперь  отдает
энергию  в  систему  при  других  условиях – частота  вращения  ротора  генератора  больше,  это  дает
возможность  уменьшить  время,  при  котором  обмотка  возбуждения  генератора  запитана  током (duty
ratio снижается).

Такое управление генератором снижает вероятность выхода его из строя.



5 - 16







СИСТЕМА УПРАВЛЕНИЯ ХОЛОСТЫМ ХОДОМ ДВИГАТЕЛЯ



(5) Управление током генератора

При  работе  двигателя,  электронный  блок  управления  двигателем  осуществляет  управление

проводимостью между выводом “G” и "массой". (В этом случае, режим "Выключено" (OFF) на выводе
“G”  генератора  в  равной  степени  поддерживает  рабочий  режим (ON duty) силового  транзистора
регулятора напряжения).

На  пример,  включение  фар  головного  света  вызывает  резкое  потребление  электроэнергии.

Электронный  блок  управления  двигателем,  получив  сигнал  о  включении  света  фар,  оценивает
коэффициент загрузки обмотки возбуждения генератора и параметры текущего состояния двигателя.
Вычисляется  необходимая  топливная  добавка,  которая      предотвращает  снижение  оборотов
двигателя,  работающего  на  холостом  ходу.  Кроме  этого,  за  счет  повышения  оборотов  двигателя
повышается  частота вращения ротора генератора – тем самым подавляется внезапное повышение
выходного  тока  генератора,  что  защищает  обмотку  возбуждения  генератора  от  перегрева,  хотя
генератор  выдает  требуемый  в  нагрузку  ток. (В  переходный  период,  когда  генератор  еще  не
производит  достаточно  энергии,  аккумуляторная  батарея  отдает  часть  энергии  на  фары  головного
света).

В  течение  около 0,5 с  после  того,  как  датчик-выключатель  давления  рабочей  жидкости  в

рулевом  управлении  включается,  и  также  около 0,5 с  после  перемещения  селектора  АКПП  из
положения "N" в положение "D", электронный блок управления двигателем контролирует напряжение
на  выводе "G", удерживая  режим  выключения (OFF duty) на 30% уровне,  для  подавления  резкого
повышения мощности отдаваемого генератором.

В следующих случаях управление выходного тока генератора не производится:

•  При высоких оборотах двигателя;

•  При температуре охлаждающей жидкости ниже 50°С;

•  При включенном кондиционере;

•  Более 0,5 с после включения датчика-выключателя давления рабочей жидкости рулевого

управления;

•  Боле 0,5 с после перемещения селектора АКПП из положения "N" в положение "D";

•  Не более 3 с после запуска двигателя.

Если  высокий  выходной  сигнал  на  выводе “FR” длится  более 20 с  во  время  работы  двигателя,

электронный  блок  управления  двигателем  принимает  его  и считает,  что  разорвана цепь  вывода "FR"
генератора  и  «запоминает»  код  неисправности  № 64 и  удерживает  вывод “G” генератора  всегда  в
выключенном состоянии.



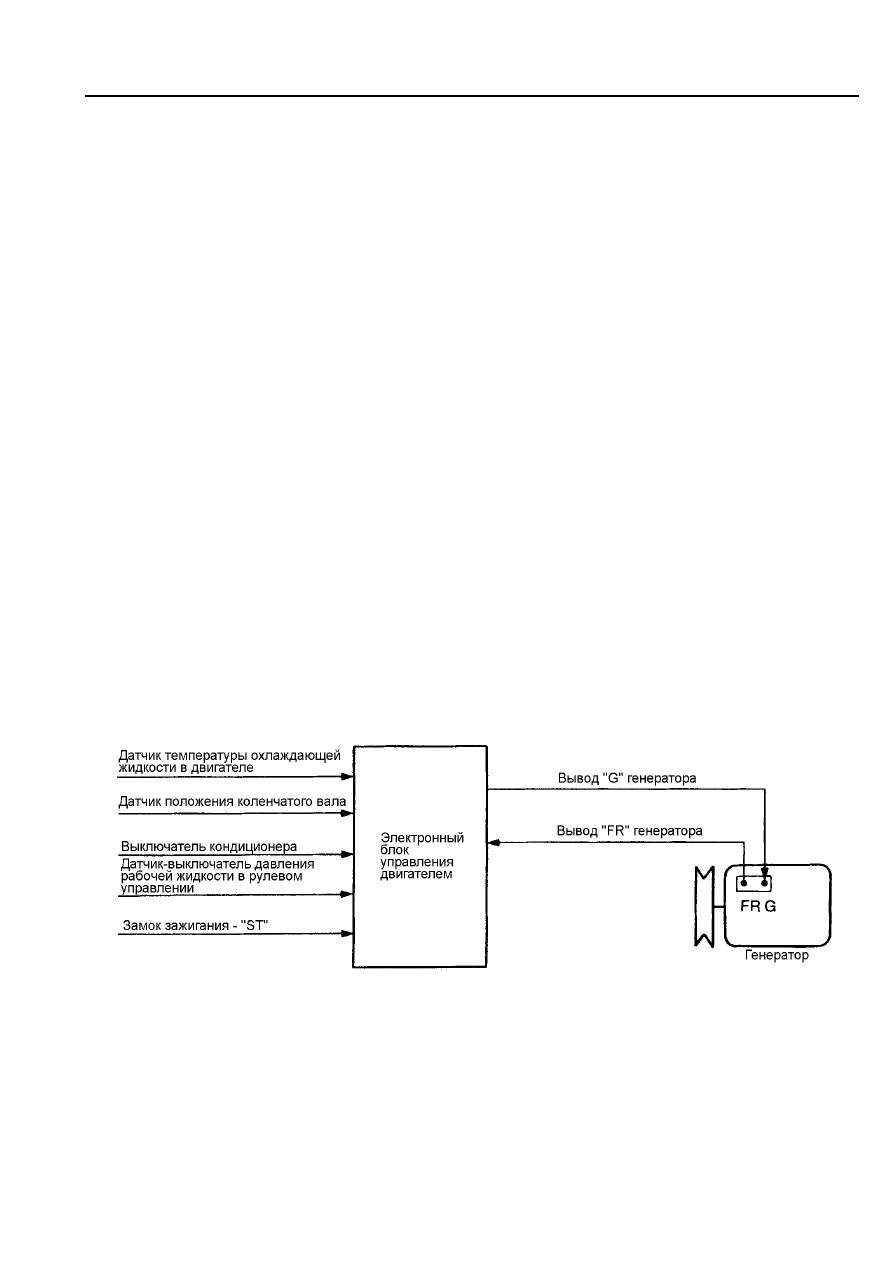

Рис. ТТ5-31









СИСТЕМА УПРАВЛЕНИЯ ХОЛОСТЫМ ХОДОМ ДВИГАТЕЛЯ

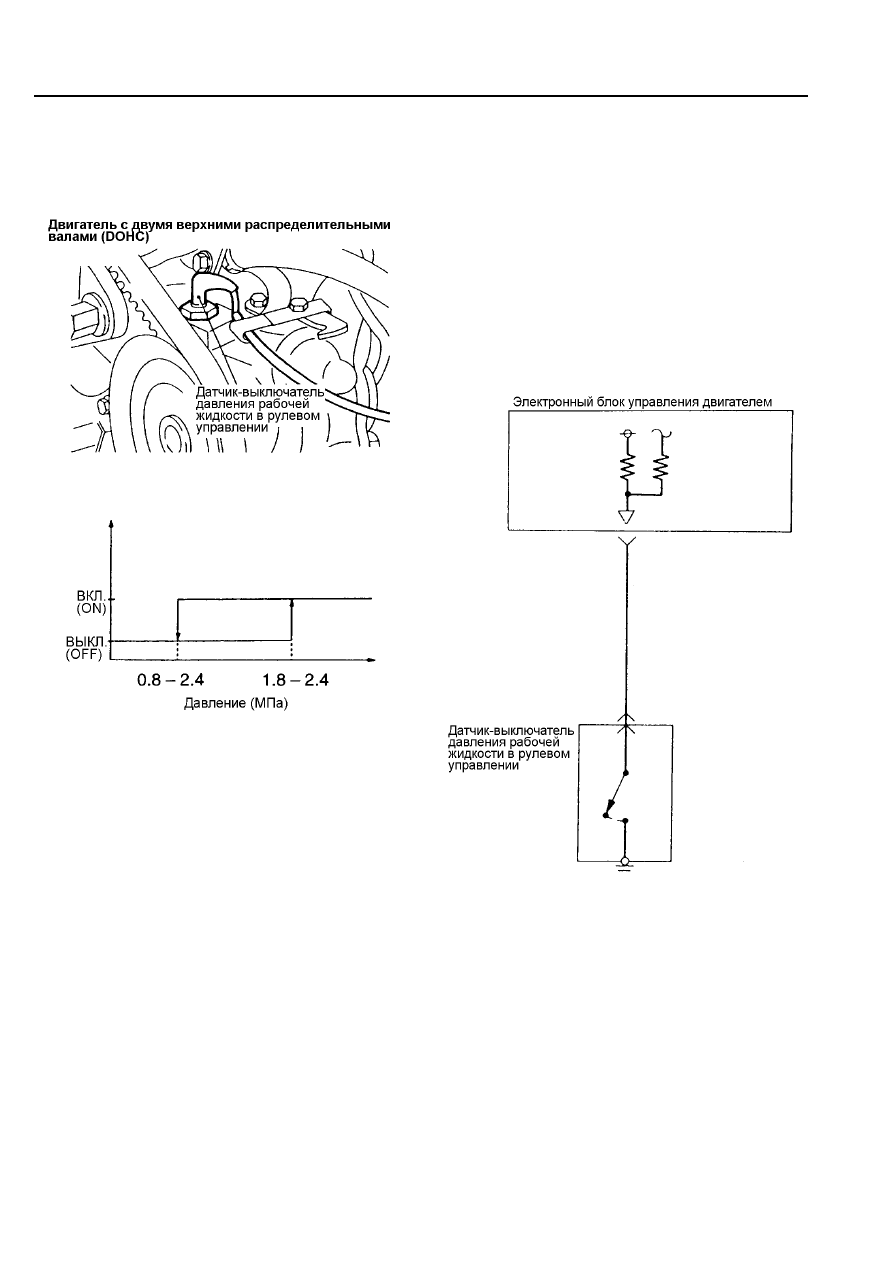

(6) Датчик-выключатель давления рабочей жидкости в рулевом
управлении

Этот датчик-выключатель дает информацию электронному блоку управления двигателем о

наличии нагрузки на рулевом управлении.





Рис. ТТ5-32



Рис. ТТ5-33





5 - 18







СИСТЕМА УПРАВЛЕНИЯ ХОЛОСТЫМ ХОДОМ ДВИГАТЕЛЯ

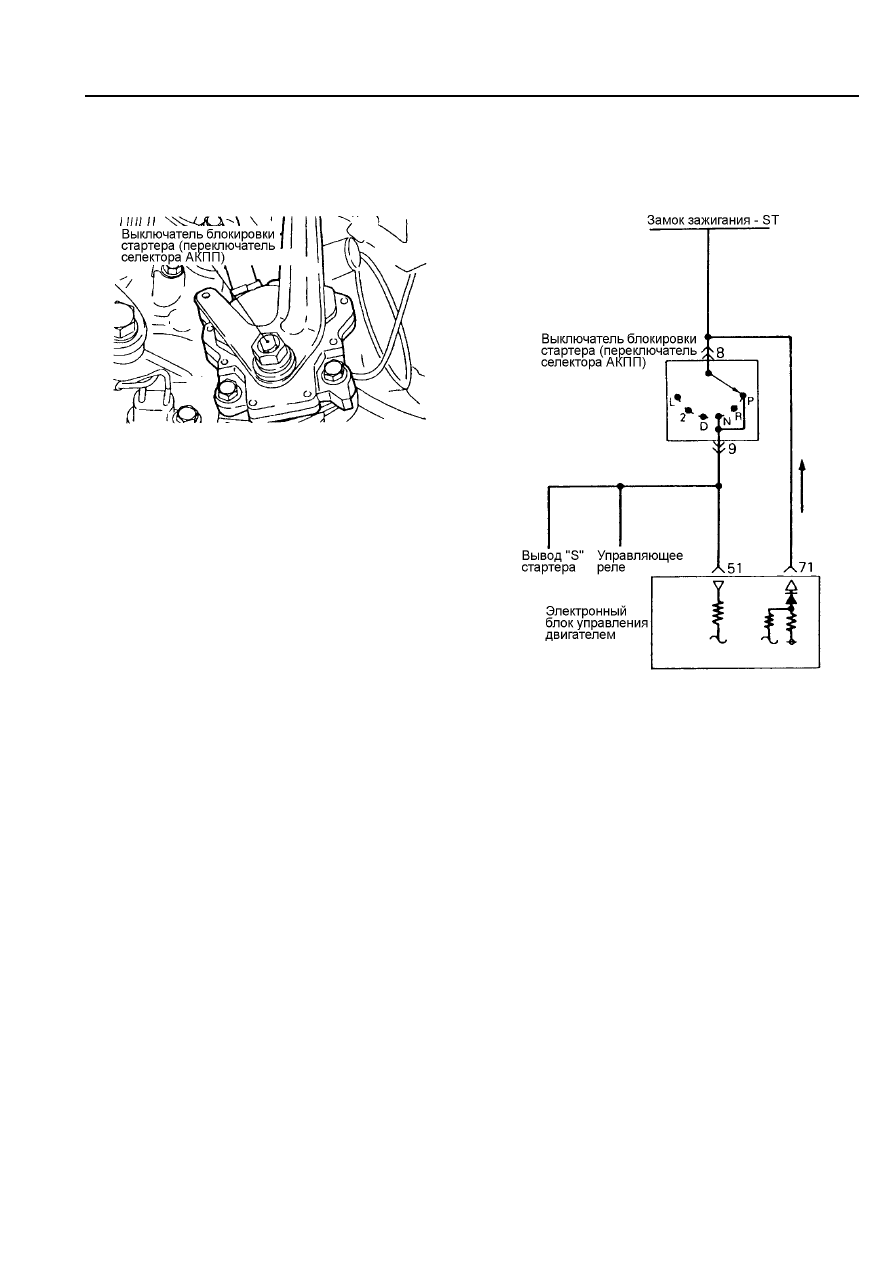

(7) Переключатель селектора АКПП
(

также выполняет роль блокировка режима старта

)



Выключатель определяет каждое положение переключателя селектора АКПП.



Рис. ТТ5-35



Рис. ТТ5-36
