СИСТЕМА ВПРЫСКИВАНИЯ ТОПЛИВА



(b) Принцип действия





Рис. ТТ3-37

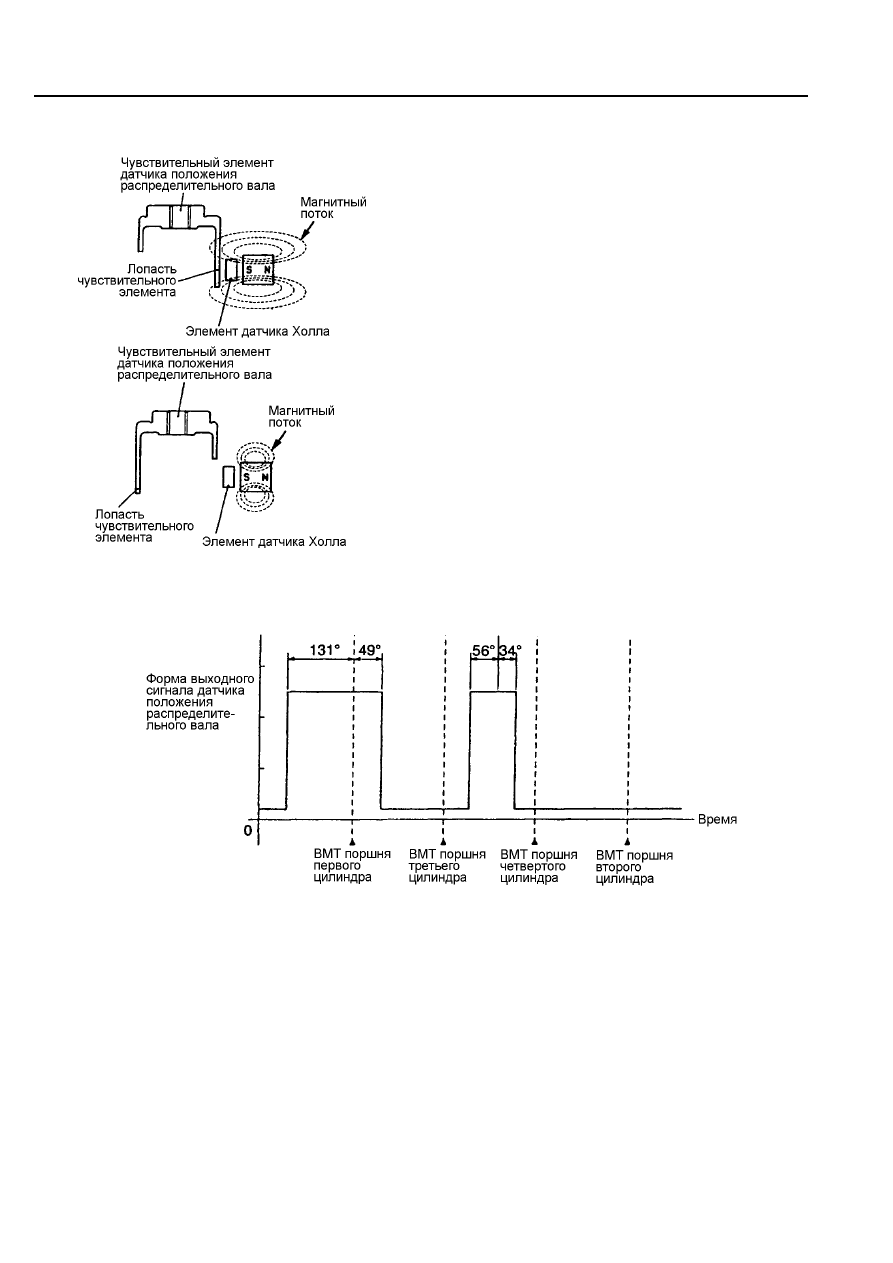

(i)    Датчик с элементом Холла

Если  перед  элементом  датчика  Холла

отсутствует

лопасть

диска,

магнитное

сопротивление  велико  и  магнитный  поток  не
пересекает  элемент  датчика  Холла  (не
проходит  сквозь  него  насквозь).  В  этом  случае
на выходе элемента датчика Холла напряжение
отсутствует.

В

положении,

когда

лопасть

диска

находится  перед  элементом  датчика  Холла,
магнитный

поток

постоянного

магнита

пересекает

элемент

датчика

Холла.

В

результате  этого  элемент  датчика  Холла
генерирует напряжение.

Схема  формирования  сигнала  датчика

положения

распределительного

вала

преобразует  генерируемое  элементом  датчика
Холла  напряжение  в  импульсный  сигнал  с
амплитудой 5 В.





Рис. ТТ3-38









СИСТЕМА ВПРЫСКИВАНИЯ ТОПЛИВА







Рис. ТТ3-39

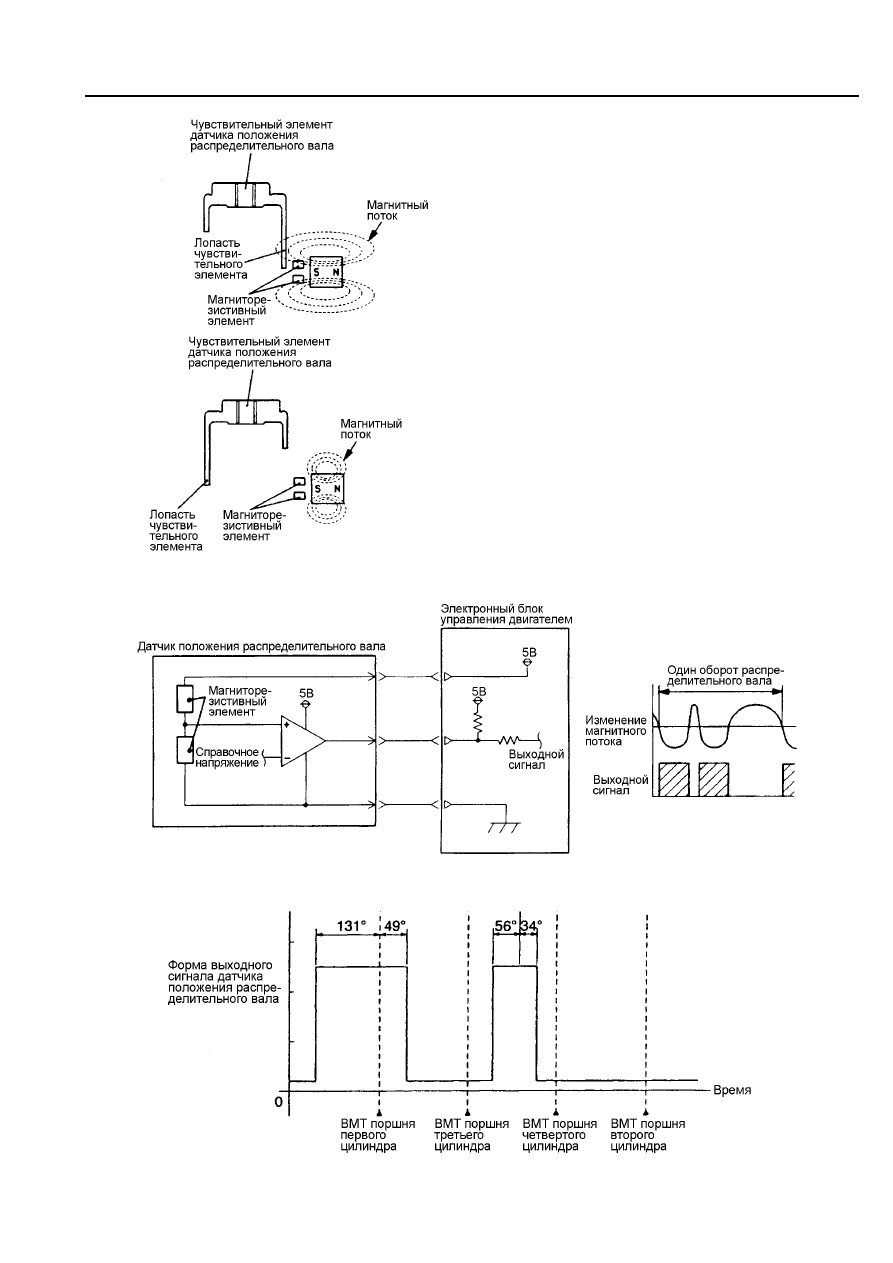

(ii)  Датчик с элементом магниторезистивного

типа

Если перед магниторезистивным элементом

отсутствует лопасть диска, магнитный поток не
проходит  сквозь  магниторезистивный  элемент.
В  этом  случае  магнитное  сопротивление
элемента значительно снижается.

В

положении,

когда

лопасть

диска

находится

перед

магниторезистивным

элементом,  магнитный  поток  постоянного
магнита  проходит  сквозь  магниторезистивный
элемент.  В  результате  этого  магнитное
сопротивление элемента возрастает.

Датчик

положения

распределительного

вала

посылает

импульсный

сигнал

с

амплитудой 5 В  в  соответствии  с  изменением
магнитного  сопротивления  магниторезистив-
ного элемента.





Рис. ТТ3-40



3 - 30







СИСТЕМА ВПРЫСКИВАНИЯ ТОПЛИВА

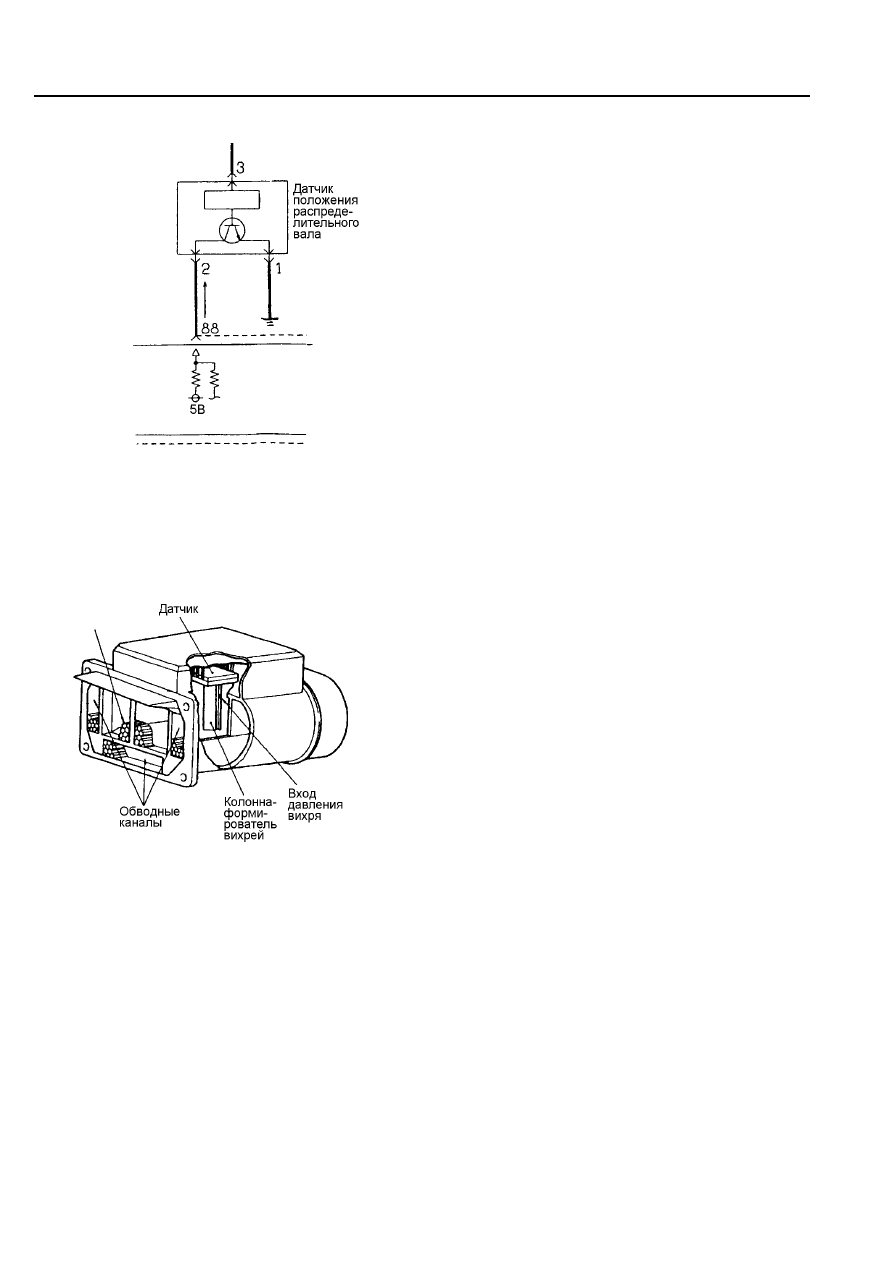

(с) Проверка





Рис. ТТ3-42



Проверка

работы

датчика

положения

распределительного вала может быть выполнена
путем измерения напряжения на выводе №2 или
при  помощи  осциллографа  проследить  форму
выходного сигнала датчика также с вывода №2.


(7) Датчик расхода воздуха (AFS)

(а) Обзор



Рис. ТТ3-43


Датчик  расхода  воздуха (AFS) измеряет

количество  воздуха  на  входе  в  двигатель  и
установлен  на  впускном  патрубке  двигателя.
Датчик  использует  принцип  подсчета  вихрей
Кармана,  и  посылает  в  электронный  блок
управления двигателем сигнал, прямопропорцио-
нальный  количеству  проходящего  воздуха  через
канал измерения.

Электронный блок управления использует этот

сигнал,  а  также  сигнал  частоты  вращения
коленчатого вала двигателя с датчика положения
коленчатого  вала  для  определения  (расчета)
продолжительности

базового

импульса

управления форсункой.

Датчик  температуры  воздуха  во  впускном

коллекторе  и  датчик  атмосферного  давления
находятся в корпусе датчика расхода воздуха.











СИСТЕМА ВПРЫСКИВАНИЯ ТОПЛИВА







Рис. ТТ3-44





Рис. ТТ3-45

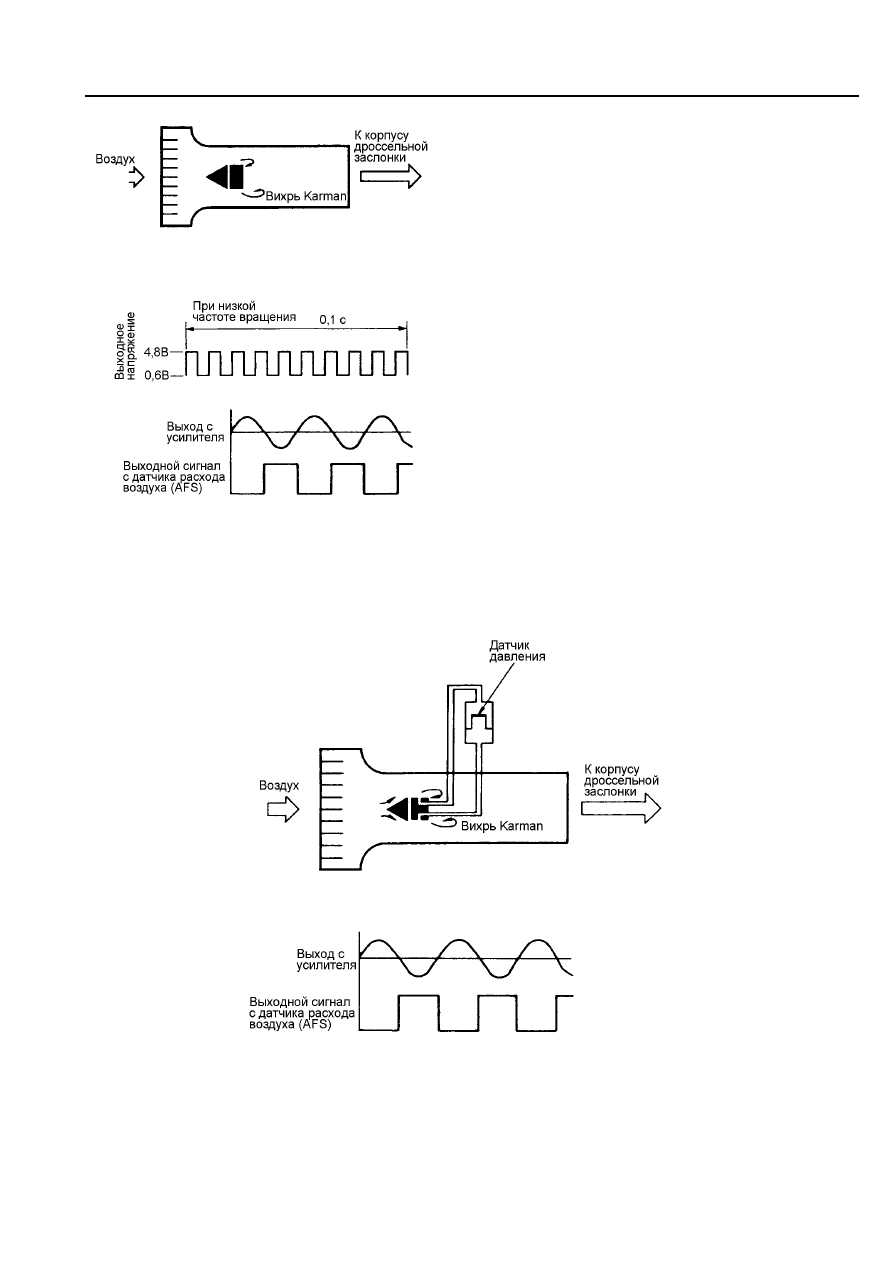

Принцип действия

Когда  колонну-формирователь  вихря  обтекает

ламинарный  поток  воздуха,  вихри  формируются
попеременно  с  двух  сторон  в  нижней  части
колонны.  Эти  вихри  носят  название  вихрей
Кармана.

Частота,  с  которой  формируются  вихри

Кармана,  пропорциональна  величине  расхода
воздуха. Таким образом, расход воздуха на входе
в  двигатель  может  быть  определен  подсчетом
количества вихрей Кармана.

 На  автомобилях  фирмы Mitsubishi Motors

используются  три  способа  подсчета  вихрей
Кармана:  ультразвуковой,  при  помощи  датчика
давления,  и  при  помощи  нагреваемых  элементов
(тонкой проволоки или пленочных покрытий).

Ультразвуковой  тип  не  применяется  с 1990

модельного  года,  поэтому  описание  только
оставшихся двух приводится ниже.



(b) Принцип действия

(i)  С помощью датчика давления
