СИСТЕМА ВПРЫСКИВАНИЯ ТОПЛИВА

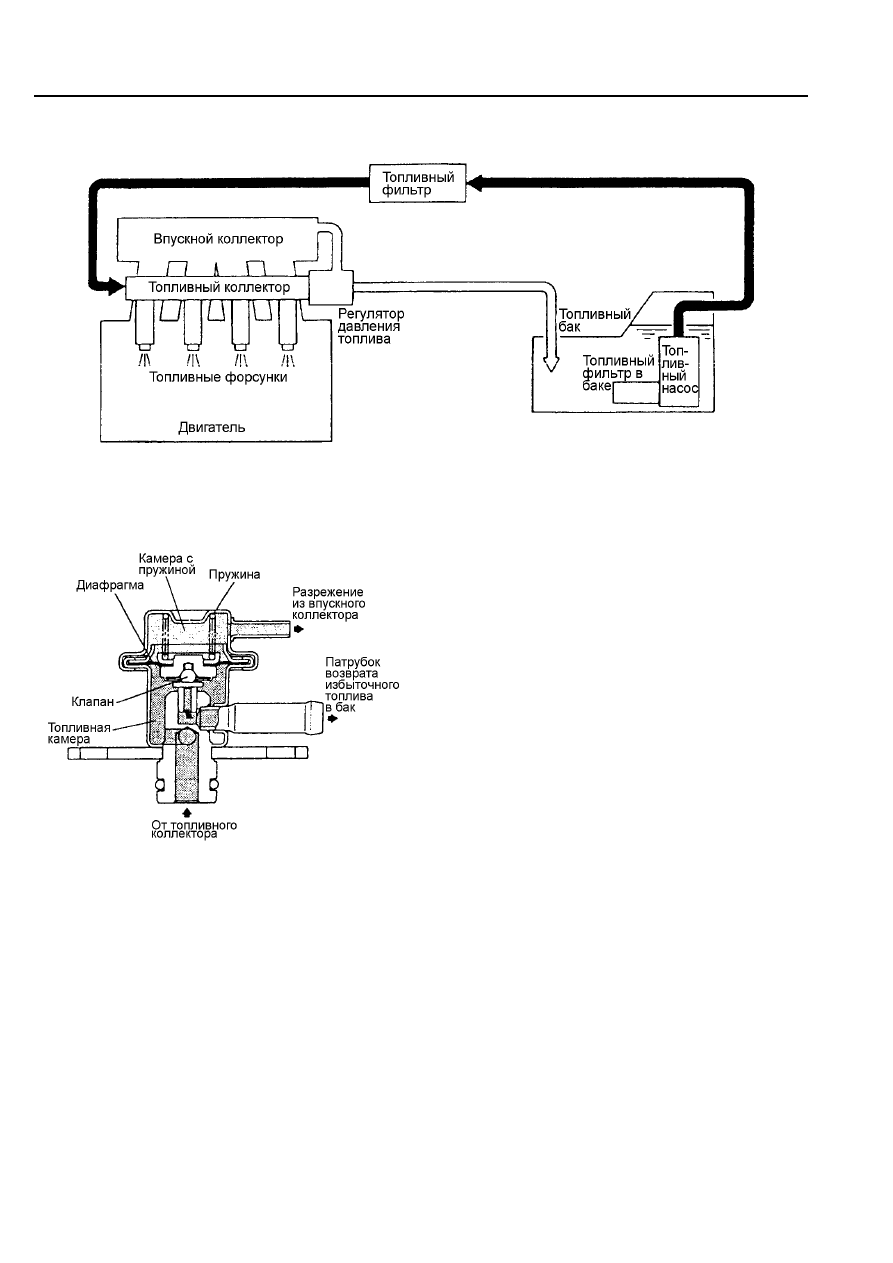

(2) Регулятор давления топлива





Рис. ТТ3-23

(а) Устройство



Рис. ТТ3-24




Внутреннее  пространство  регулятора  давления

3 - 22







СИСТЕМА ВПРЫСКИВАНИЯ ТОПЛИВА



(b) Принцип действия



Рис. ТТ3-25


Регулятор  давления  топлива - это  специальный

клапан,  который  настроен  на  поддержание  постоянного
давления

топлива

в

топливном

коллекторе,

в

соответствии  с  величиной  разрежения  во  впускном
коллекторе двигателя. (См. рис. ТТ3-25).



(с)     Связь давления топлива в системе с его
количеством


Количество  впрыскиваемого  топлива,  необходимого

для  нормальной  работы  двигателя,  обеспечивается
подачей  сигнала  с  электронного  блока  управления
двигателем на топливную форсунку.

Если  давление  топлива  в  топливном  коллекторе  не

поддерживается  на  требуемом  уровне,  то  при  более
высоком,  против  нормы,  давлении,  увеличивается
количество  впрыскиваемого  топлива  и,  наоборот,  при
низком  давлении  топлива,  его  количество  уменьшается
даже  при  нормированной  продолжительности  сигнала,
активирующего топливную форсунку.

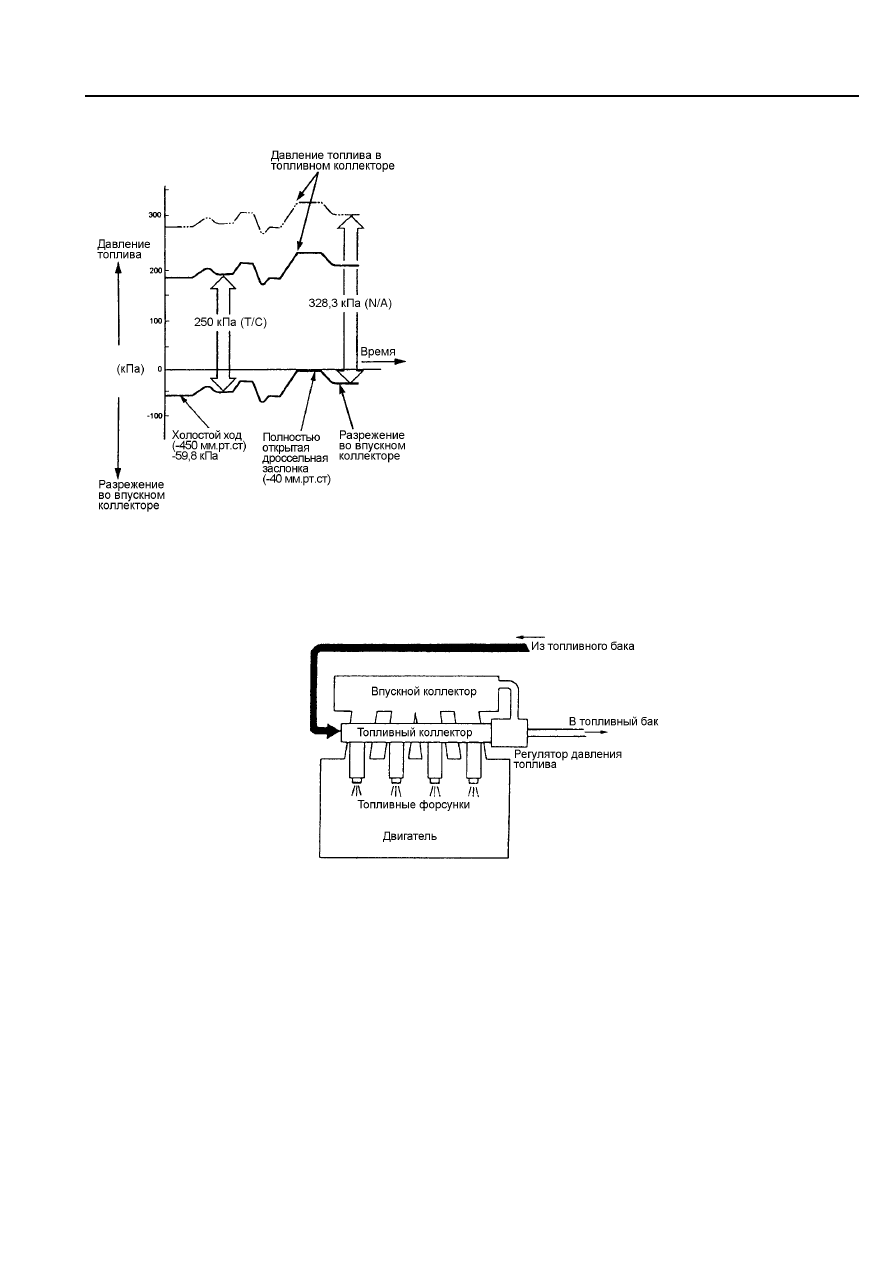

Рис. ТТ3-25 объясняет связь между давлением
топлива и разрежением во впускном коллекторе.



(d) Топливный коллектор





Рис. ТТ3-26

Топливный  коллектор  распределяет  топливо  по  топливным  форсункам,  которые  крепятся  к  нему.

Он  также  сглаживает  небольшие  колебания  давления  топлива,  которые  случаются  во  время
впрыскивания топлива форсунками.











СИСТЕМА ВПРЫСКИВАНИЯ ТОПЛИВА

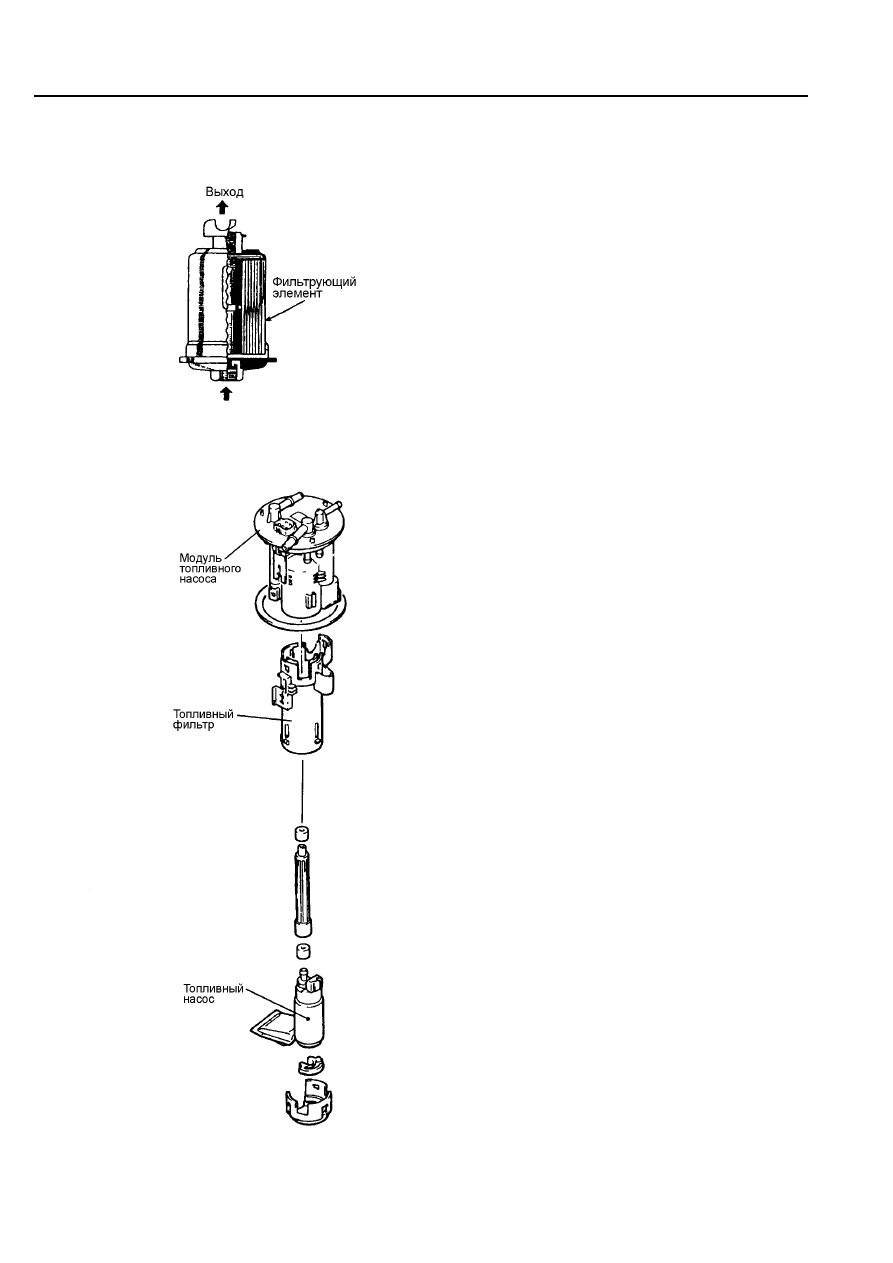

(3) Топливный фильтр





Топливный фильтр, устанавливаемый на
топливопроводе



Рис. ТТ3-27



Топливный фильтр, устанавливаемый в
топливном баке



Рис. ТТ3-28



(а) Назначение

Задерживать  окислы  железа,  пыль  и  другие

твердые  включения,  содержащиеся  в  топливе,
что

тем

самым

препятствует

засорению

топливопроводов,  топливных  форсунок  и  др.  а
также  снижает  механический  износ  деталей,
обеспечивая  надежную  и  долговечную  работу
двигателя.

(b) Устройство

Топливный  фильтр  устанавливается  на

нагнетательной

линии

топливного

насоса.

Поскольку  давление  топлива  внутри  корпуса
фильтра  составляет  от 200 до 300 кПа,  то  он
должен  выдерживать  давление  не  менее 540
кПа.

На

некоторых

моделях

автомобилей,

топливный  фильтр  объединяется  с  топливным
насосом,  образуя  модуль  топливного  насоса,
который располагается в топливном баке.

3 - 24







СИСТЕМА ВПРЫСКИВАНИЯ ТОПЛИВА

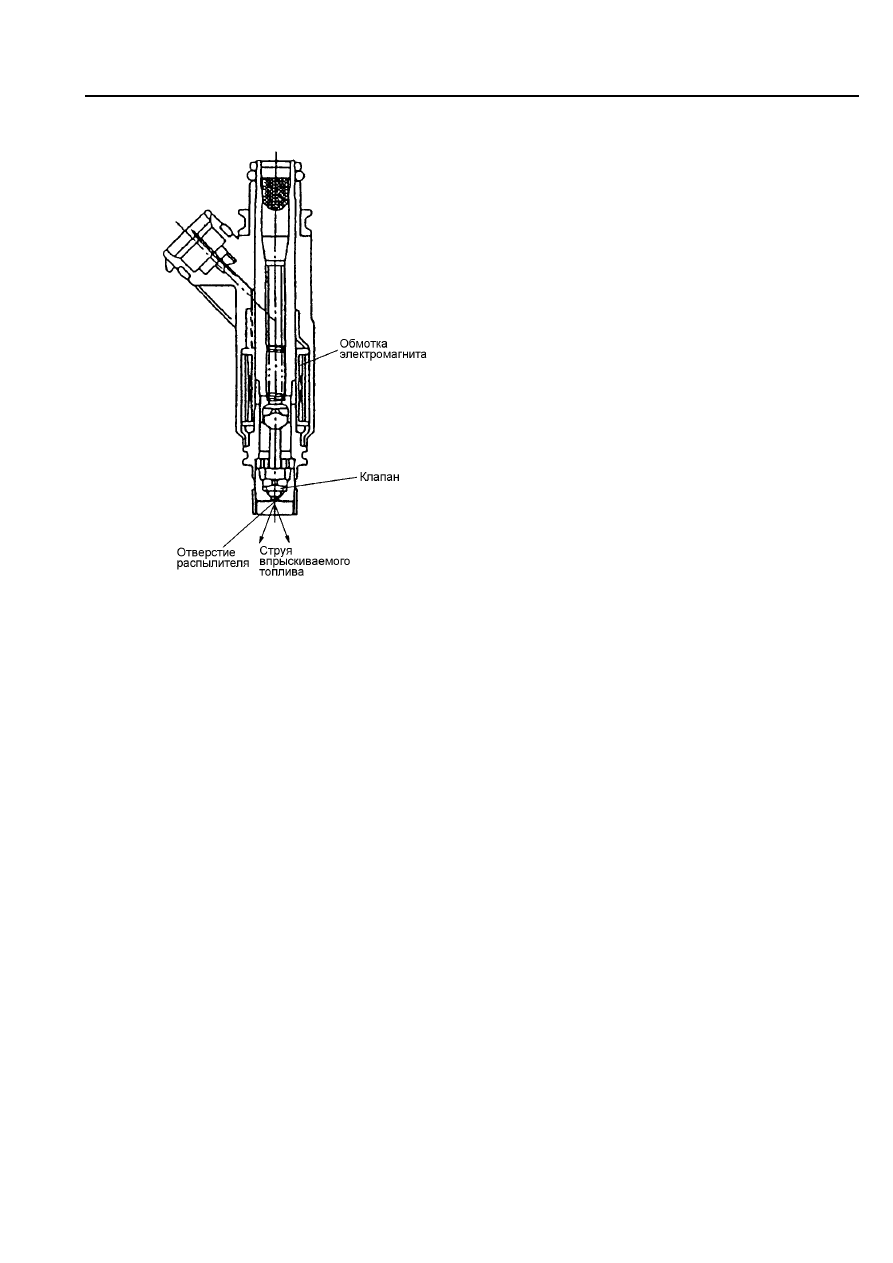

(4) Топливная форсунка





Рис. ТТ3-29

На рис. ТТ3-29 показана в разрезе топливная

форсунка с верхней подачей топлива.

(а) Принцип действия

Как  только  электронный  блок  управления

двигателем подает ток на обмотку электромагнита
топливной  форсунки,  клапан,  перемещаясь  вверх,
открывает  отверстие  распылителя  и  топливо
впрыскивается в цилиндр двигателя.
