СИСТЕМА ВПРЫСКИВАНИЯ ТОПЛИВА



Испаряемость  характеризует  способность  топлива  переходить  из  жидкого  состояния  в  паровую

фазу.  Бензин  в  жидком  состоянии  не  горит,  поэтому  он  должен  испариться,  прежде  чем  попасть  в
камеру  сгорания.  Степень  испаряемости  бензина  напрямую  связана  с  количеством  паров,  которые
выделяются из топливного бака и других элементов  системы.

Поскольку изменение окружающей температуры оказывает влияние управляемость автомобилем,

то  существуют  различные  сорта  топлив,  которые  рекомендуется  использовать  в  соответствии  с
временем года.

(е) Содержание воды в топливе

•  Влияние содержания воды в топливе на управляемость автомобилем


-

Трудный/невозможный запуск двигателя

-

Задержка на управляющее воздействие, подергивание автомобиля

-

Увеличенный расход топлива

-

Повышенное содержание вредных выбросов в отработавших газах

-

Неравномерная работа двигателя на холостом ходу

Наличие  воды  в  топливе  вызывает  массу  проблем  при  управлении  автомобилем.  Существует

единственный  способ  удалить  воду  из  топлива:  опорожнить  топливный  бак  и  продуть  все
топливопроводы.

3 - 18







СИСТЕМА ВПРЫСКИВАНИЯ ТОПЛИВА

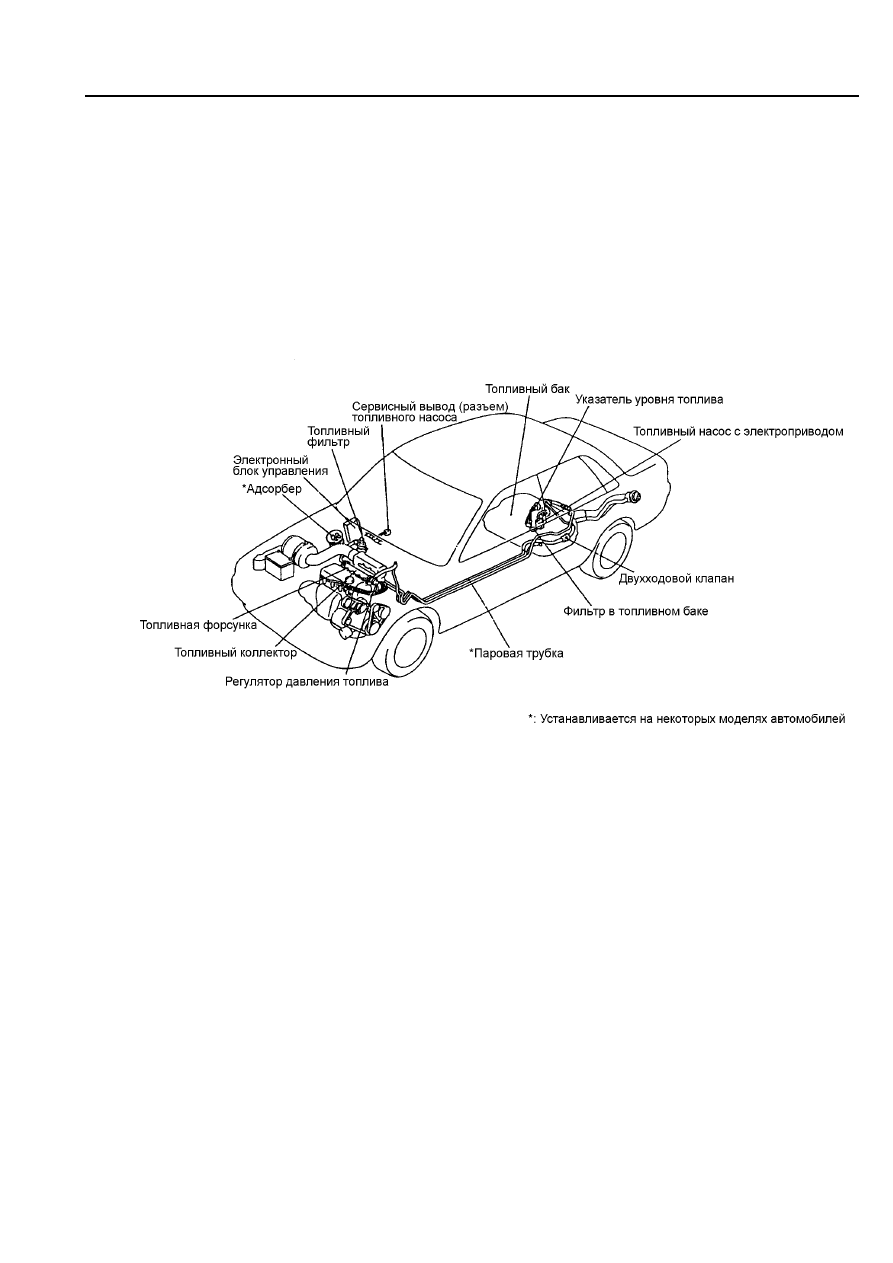

2. Действие элементов системы топливоподачи

Система топливоподачи состоит из электромагнитных топливных форсунок, топливного коллектора,

регулятора  давления  топлива,  топливного  насоса  с  электроприводом,  который  нагнетает  топливо  под
давлением и электронного блока управления, который активирует и управляет топливными форсунками
и  топливным  насосом  на  основании  базы  данных,  передаваемых  различными  датчиками.
Устанавливаются два топливных фильтра, один внутри топливного бака, а другой в моторном отсеке. (На
моделях автомобилей последних годов выпуска, все топливные фильтры устанавливаются в топливном
баке).  Система  улавливания  паров  топлива  установлена  на  некоторых  моделях  и  состоит  из  паровой
топливной трубки, адсорбера, и других элементов.

Автомобили, использующие систему распределенного впрыскивания топлива (MPI), описываются на

примере модели 1999 года выпуска Pajero iO.



Рис. ТТ3-19









СИСТЕМА ВПРЫСКИВАНИЯ ТОПЛИВА



(1) Топливный насос





Рис. ТТ3-20

(а) Устройство

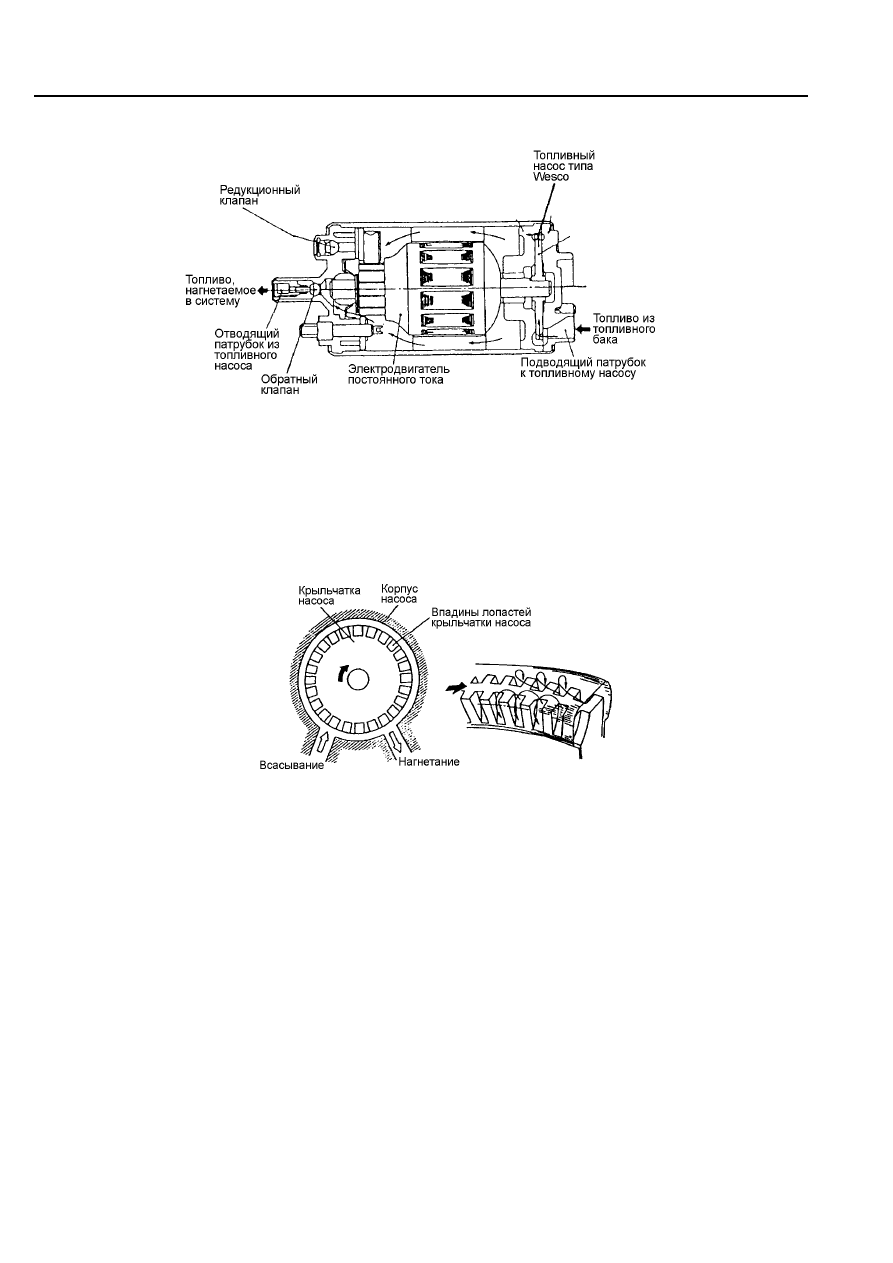

Топливный насос, показанный на рис. ТТ3-20, типа Wesco.

Топливный  насос  расположен  в  топливном  баке,  его  основное  преимущество  по  подобному

расположению – снижение вероятности образования паровых пробок и снижение утечек.

(b) Топливный насос типа Wesco





Рис. ТТ3-21

Топливный насос типа Wesco имеет крыльчатку, которая при ее вращении от электродвигателя,

создает перепад давления между передними и задними впадинами. Многократное повторение этого
перепада создает давление топлива.

Особенности

Снижение шумности и вибрации при работе, поскольку крыльчатка и корпус насоса не касаются

друг друга.

Небольшой  уровень  пульсации  давления  топлива,  вследствие  отсутствия  давления  при

изменении  объемов - это  исключает  необходимость  установки  демпфера  на  выходе  насоса  и  это
улучшает его весовые и габаритные характеристики.

3 - 20







СИСТЕМА ВПРЫСКИВАНИЯ ТОПЛИВА



(с) Редукционный клапан

Редукционный  клапан  предотвращает  разрушение  топливных  трубок  вследствие  засорения

топливопроводов  и  последующие  утечки  топлива  при  повышении  давления  топлива  в  системе  выше
расчетного.

(d) Обратный клапан

Обратный  клапан  закрывается  при  остановке  двигателя,  и  топливный  насос  прекращает  подачу

топлива.  Это  сохраняет  давление  топлива  между  топливным  насосом  и  регулятором  давления.
Назначение обратного клапана удерживать, так называемое, остаточное давление топлива в системе,
что  облегчает  повторный  запуск  горячего  двигателя  снижением  вероятности  образования  паровых
топливных пробок от нагретых частей двигателя. (Повышенная испаряемость топлива неблагоприятно
сказывается на работе топливного насоса и топливных форсунок).

(е) Электропитание топливного насоса





Рис. ТТ3-22

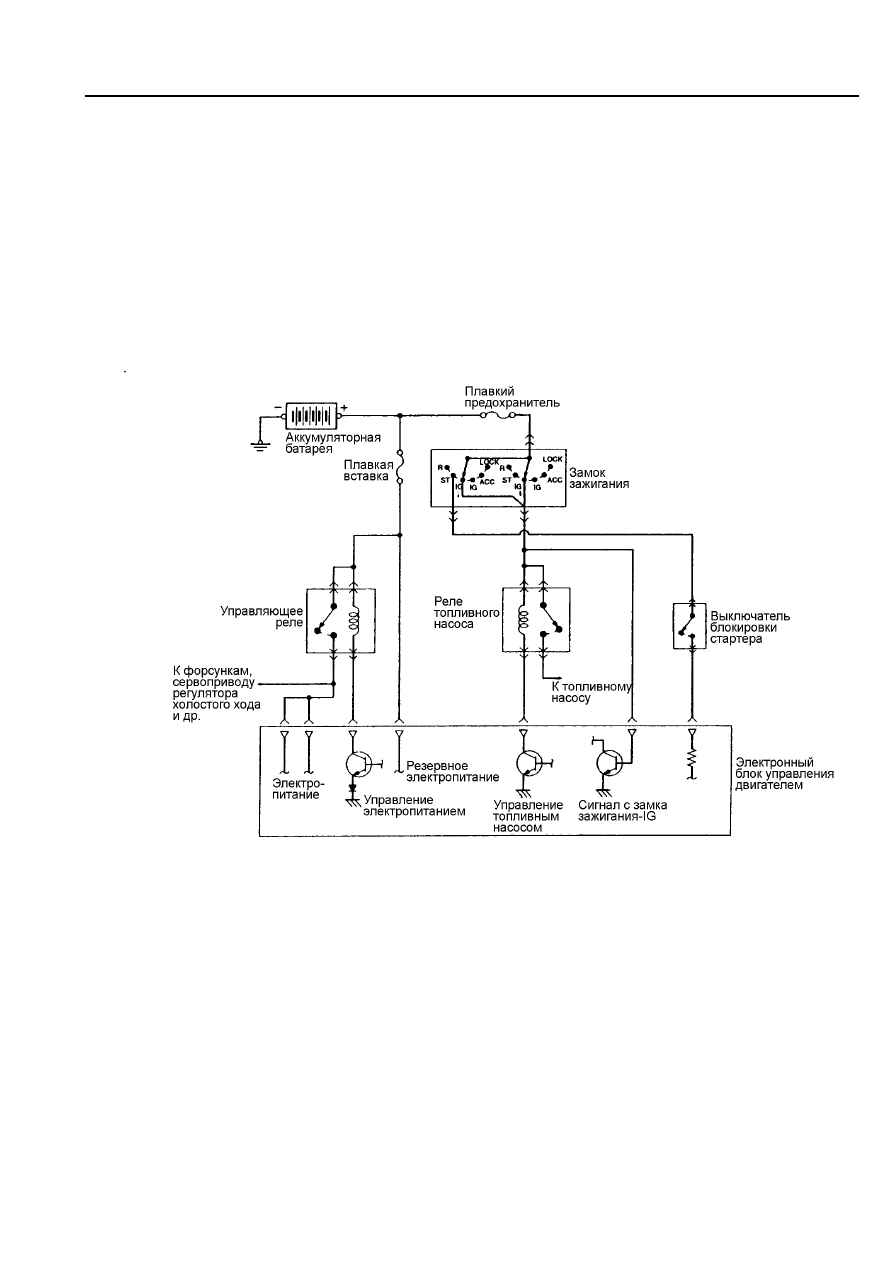

Ток поступает к обмотке реле топливного насоса следующим образом: аккумуляторная батарея

→

плавкий предохранитель

→ замок зажигания – IG1 → обмотка реле топливного насоса → транзистор

электронного блока управления двигателем. При подаче тока управления на обмотку реле, замыкаются
контакты реле и ток поступает на привод электродвигателя топливного насоса.
