СИСТЕМА УПРАВЛЕНИЯ ХОЛОСТЫМ ХОДОМ ДВИГАТЕЛЯ



3. Принцип действия элементов системы холостого хода

(1) Система сервопривода регулятора оборотов холостого хода (ISC)

(а) Устройство

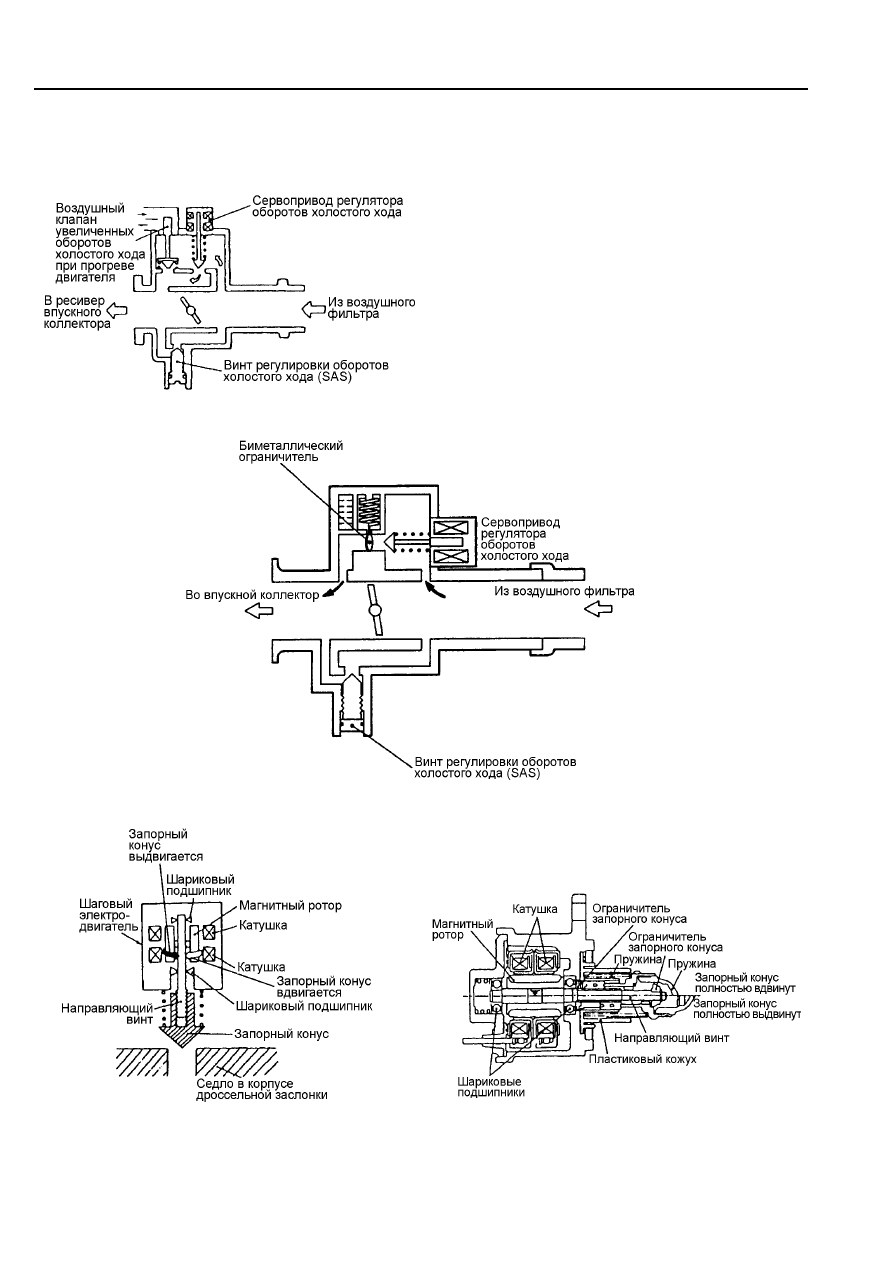

Рис. ТТ5-17


Сервопривод  регулятора  холостого  хода

состоит  их  шагового  электродвигателя  и
запорного  конуса.  Сервопривод  крепится  к
корпусу

дроссельной

заслонки.

Вращение

шагового  электродвигателя,  которое  происходит
по  импульсам  электронного  блока  управления
двигателем,  выдвигает  или  убирает  запорный
конус,  что  приводит  к  уменьшению  или
увеличению  количества  воздуха,  проходящего
через  байпассный  канал  корпуса  дроссельной
заслонки.  См.  рис.  ТТ5-17,  ТТ5-18,  ТТ5-19,  ТТ5-
20.





Рис. ТТ5-18



Рис. ТТ5-19



5 - 10






СИСТЕМА УПРАВЛЕНИЯ ХОЛОСТЫМ ХОДОМ ДВИГАТЕЛЯ

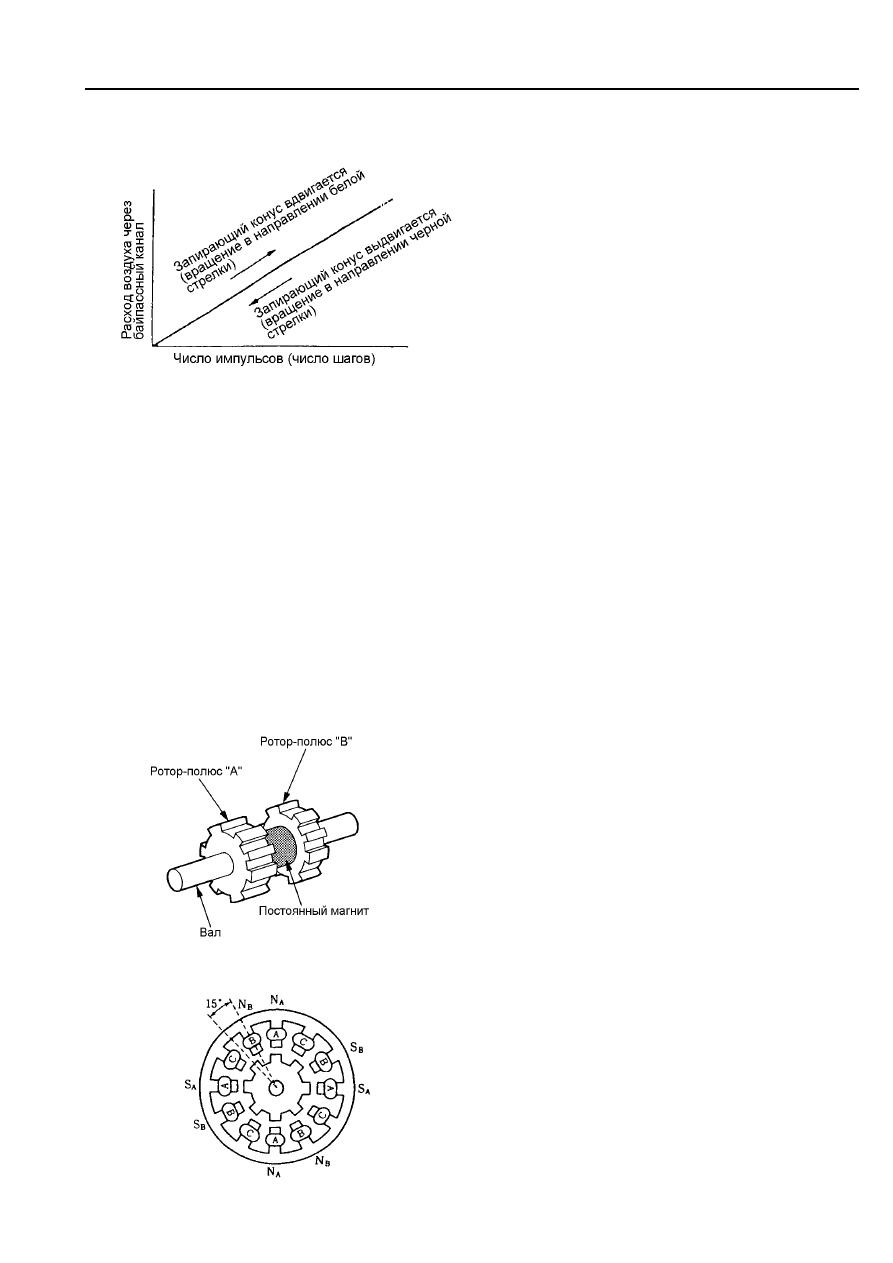

(b)    Количество воздуха, проходящего через байпассный канал и количество импульсов
(шагов) шагового электродвигателя

Рис. ТТ5-21

Шаговый  электродвигатель  сконструирован

таким  образом,  что  на  один  его  шаг  управления
угол

поворота

ротора

составляет 15

°.

Электродвигатель,  реверсивного  типа,  может
поворачивать  направляющий  винт  вместе  с
запирающим  конусом  на  угол,  соответствующий
числу

подаваемых

на

электродвигатель

импульсов  (или  на  определенное  количество
шагов).

Запирающий  конус  вместе  с  направляющим

винтом  и  валом  магнитного  ротора  составляют
одно

целое.

Когда

вал

шагового

электродвигателя вращается по часовой стрелке
(в  направлении  белой  стрелки - рис.  ТТ5-19),
направляющий  винт  вместе  с  запирающим
конусом

убирается

внутрь

корпуса

электродвигателя,  тем  самым  увеличивается
зазор  между  запирающим  конусом  и  седлом
клапана:  это  увеличивает  расход  воздуха  через
байпассный  канал.  При  вращении  против
часовой стрелки (в направлении черной стрелки),
направляющий  винт  вместе  с  запирающим
конусом

выдвигаются

из

корпуса

электродвигателя,  тем  самым  уменьшается
зазор  между  запирающим  конусом  и  седлом
клапана:  это  уменьшает  расход  воздуха  через
байпассный канал.

Другими  словами,  расход  воздуха  через

байпассный

канал

увеличивается

или

уменьшается  пропорционально  числу  импульсов
(числу шагов).

(с)     Принцип действия шагового электродвигателя (STM)



Рис. ТТ5-22



Рис. ТТ5-23


Шаговый

электродвигатель

состоит

из

составного  ротора  и  двух  статоров.  Наружные
поверхности  ротора  и  внутренние  поверхности
статоров  представляют  собой  зубья.  Между
частями  ротора  встроен  постоянный  магнит,
полярность  которого  ориентирована  вдоль  оси
ротора.

На  рис.  ТТ5-23  показана  схема  шагового

электродвигателя с углом шага 15

°.

На  рис.  ТТ5-23  статор  имеет 12 зубьев,  а

ротор  имеет 8 зубьев.  Статор  имеет  три  набора
фазовых  катушек  (А,  В  и  С).  На  рис.ТТ5-23  А-
фазовые катушки находятся под током.

Если  подачу  питания  переключить  с  А-

фазовых  катушек  на  В-фазовые  катушки,  то
положение  оси  магнитного  поля  возбуждения
изменяется  с NA–SA на NB–SB. Создается
электромагнитная  сила  между  зубом  статора
намагниченным

В-фазовыми

катушками

и

ближайшим  зубом  ротора,  поэтому  ротор
повернется по часовой стрелке на угол 15

°.










СИСТЕМА УПРАВЛЕНИЯ ХОЛОСТЫМ ХОДОМ ДВИГАТЕЛЯ

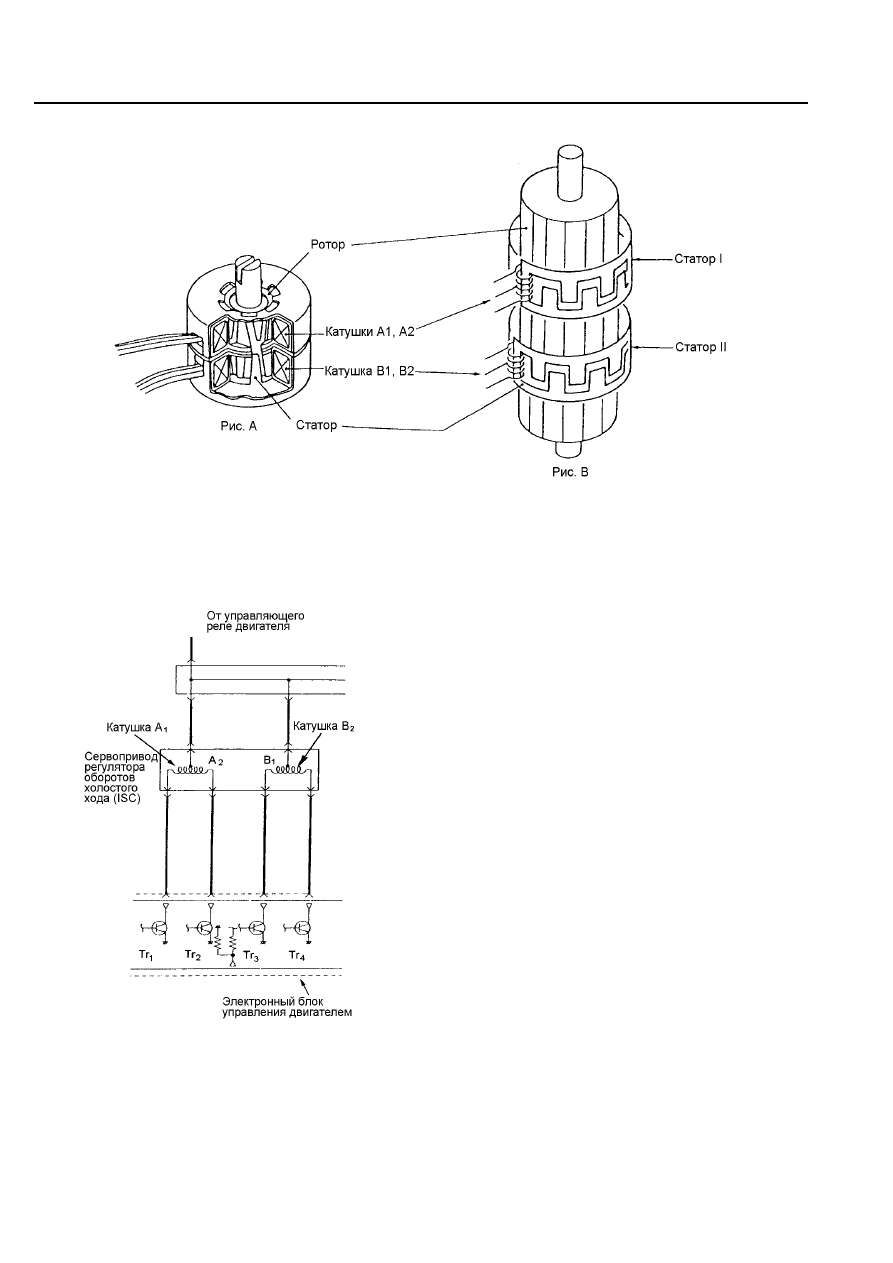

На рис. ТТ5-24  схематично показан принцип действия шагового электродвигателя.



Рис. ТТ5-24

(d) Цепь сервопривода регулятора оборотов холостого хода (ISC)



Рис. ТТ5-25


Шаговый  электродвигатель,  показанный  на

рис.

ТТ5-23,

срабатывает,

когда

ток

последовательно  проходит  по  разным  фазовым
катушкам,  начиная  с  А-фазовых  катушек (NA-SA).
Тот  же  принцип  используется  в  сервоприводе
регулятора  оборотов  холостого  хода,  показанном
на  рис.  ТТ5-25:  Электронный  блок  управления
двигателем  сначала  включает  транзистор Tr

1

,

чтобы запитать катушку А

1

. Затем блок управления

включает  транзистор Tr

2

,  чтобы  запитать  катушку

В

2

. Продолжение идет в следующем порядке: (В

1

 и

А

2

)

→  (А

2

  и  В

2

)

→  (В

2

  и  А

1

)

→  (А

1

  и  В

1

).  В  этом

случае  шаговый  электродвигатель  вращается  по
часовой стрелке.


Электродвигатель  реверсируется  (изменяет

направление  вращения  ротора),  если  катушки
будут  подключаться  в  следующем  порядке: (В

1

  и

А

1

)

→ (А

1

 и В

2

)

→ (В

2

 и А

2

)

→ (А

2

 и В

1

).



5 - 12







СИСТЕМА УПРАВЛЕНИЯ ХОЛОСТЫМ ХОДОМ ДВИГАТЕЛЯ



(2) Выключатель кондиционера



Рис. ТТ5-26



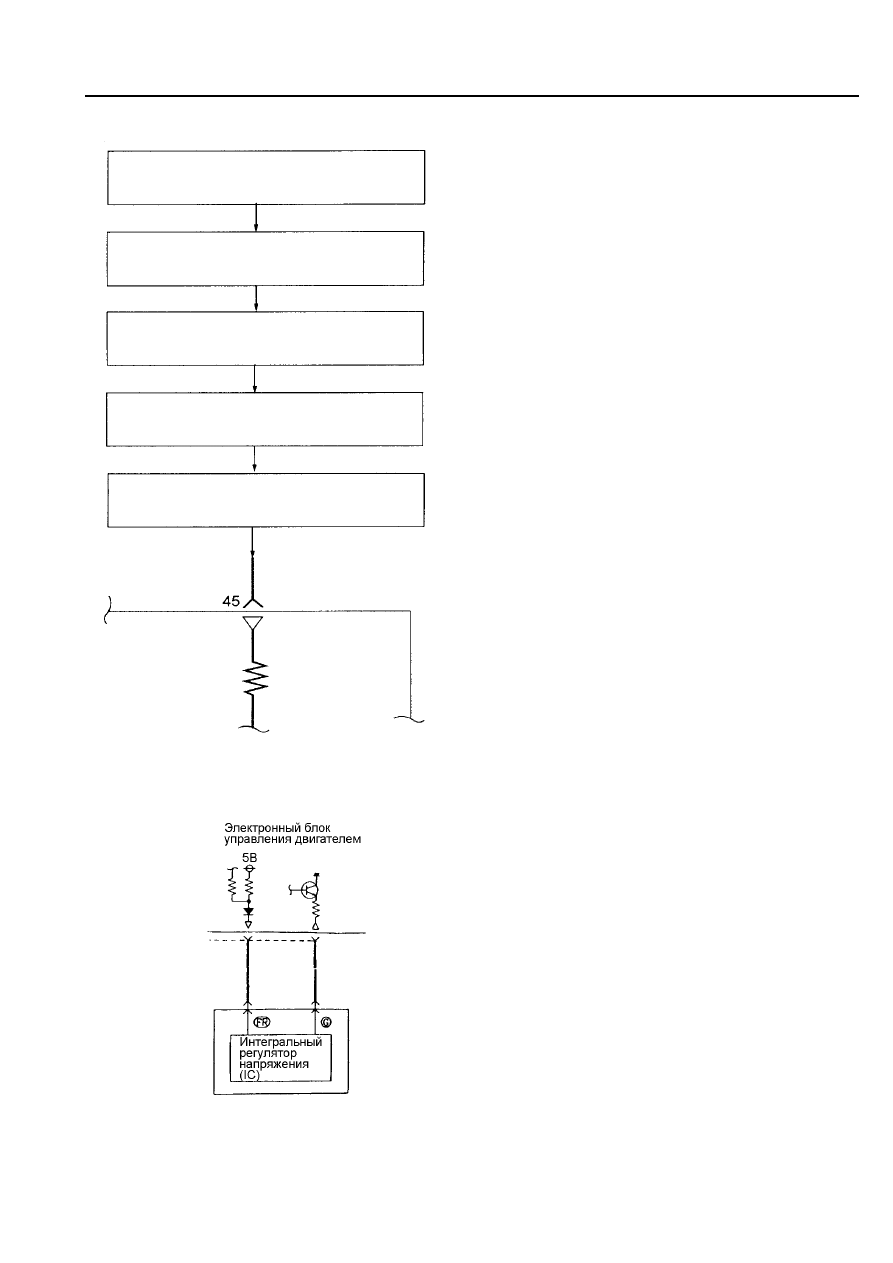

На  рис.  ТТ5-26  показана  блок  схема  цепи

кондиционера (эта схема соответствует модели
Pajero iO 1999 года выпуска).

При

включении

зажигания (IG

2

),

включается

реле

электродвигателя

вентилятора.

Если

после

этого



выключатель

электродвигателя  вентилятора  перевести  в
положение

"ОN",

сигнал

"Включить

кондиционер"

поступает

на

вывод 45

электронного блока управления двигателя.

С небольшой задержкой, электронный блок

управления  двигателем  подключает  реле
компрессора  кондиционера  и  компрессор
включается.

Время

задержки

включения

кондиционера  необходимо  для  того,  чтобы
предотвратить  падение  оборотов  холостого
хода двигателя.



(3) Вывод FR генератора



Рис. ТТ5-27

Плавкая вставка 2

Реле электродвигателя вентилятора

Выключатель электродвигателя вентилятора

Выключатель кондиционера и
обогревателя стекла

Пе

Вывод FR генератора  определяет  время

запитывания (duty ratio – коэффициент
заполнения) обмотки возбуждения генератора.

На

рис.

ТТ5-27

показана

цепь

интегрального  регулятора  напряжения  (эта
схема  соответствует  модели Pajero iO 1999
года выпуска).

При  увеличении  электрической  нагрузки,

напряжение  на  выводе FR генератора  в  этой
цепи  понижается,  хотя  силовой  транзистор
регулятора  напряжения  включается    на  более
длительное  время.







реключатель двойного давления

Электронный блок
управления двигателем
