ОБЗОР СИСТЕМЫ РАСПРЕДЕЛЕННОГО ВПРЫСКИВАНИЯ

ТОПЛИВА (MPI)



(b)        Частотные датчики





Рис. ТТ1-13

Частотные  датчики  находят  применение  в  таких  приложениях  как  датчик  расхода  воздуха,  датчик

положения коленчатого вала, датчик положения распределительного вала, датчик скорости автомобиля
и т.д.

Входной  сигнал  в  электронный  блок  управления  двигателем  представляется  в  форме

прямоугольных импульсов (5 В – 0 В – 5 В – 0 В …) с изменяющейся частотой.

Контроль  сигнала датчика

Может быть использовано следующее контрольно-испытательное оборудование при проверке

сигналов этого типа датчиков:

•  Некоторые типы вольтметров

•  Специальный пробник (logic)

•  Прибор MUT-II (некоторые сигналы)

•  Осциллограф

Прибор MUT-II и вольтметры могут обеспечить получение ограниченной информации в

соответствии с особенностями этого типа сигнала.











ОБЗОР СИСТЕМЫ РАСПРЕДЕЛЕННОГО ВПРЫСКИВАНИЯ

ТОПЛИВА (MPI)



(с)            Датчики переменного сопротивления

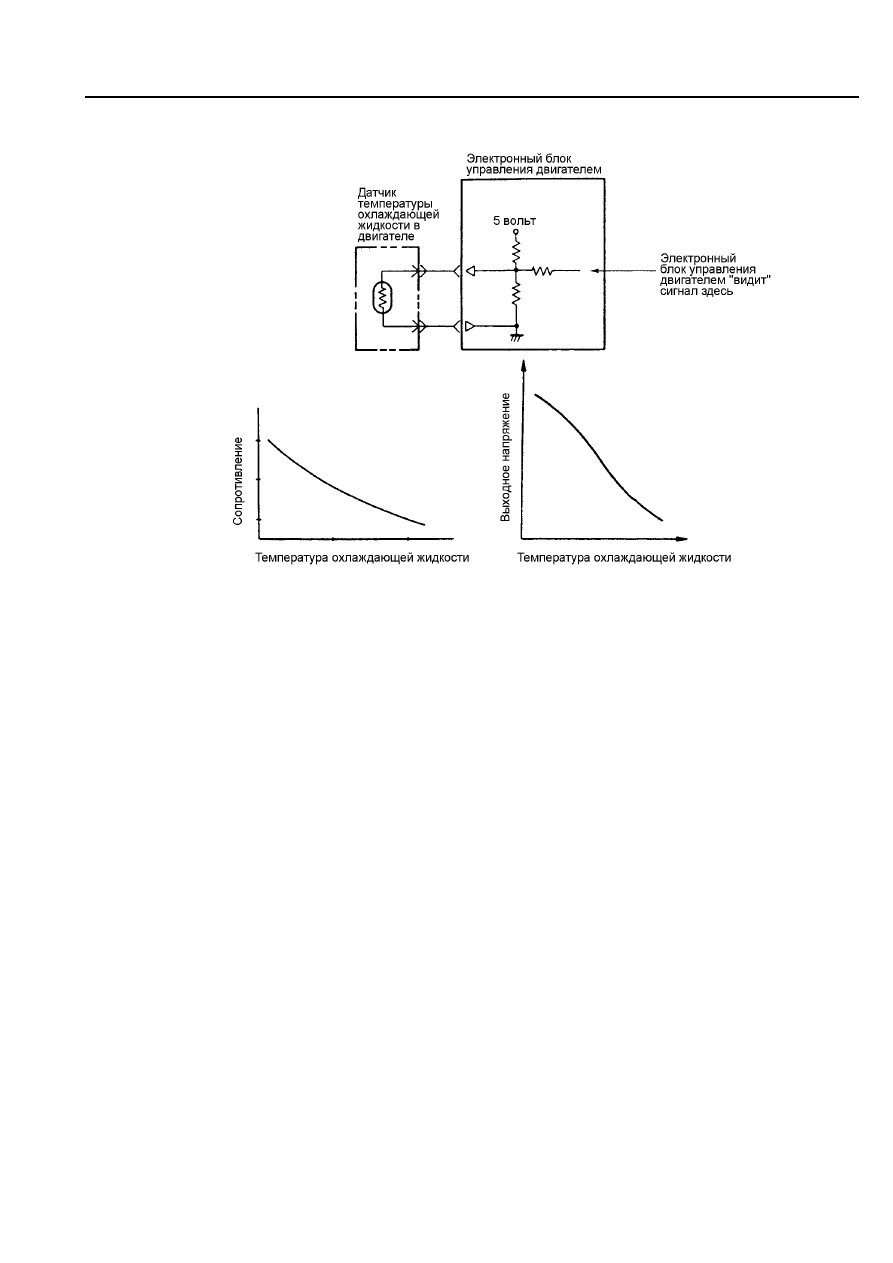

Рис. ТТ1-14

Датчики  переменного  напряжения  изготовлены  на  основе  термисторов  и  потенциометров  и,  как

правило,  применяются  в  качестве  датчиков  положения  дроссельной  заслонки,  датчиков  температуры
охлаждающей  жидкости  в  двигателе  и  датчиков  температуры  воздуха  во  впускном  коллекторе
двигателя.

Этот  тип  датчиков  является  составной  частью  электрической  цепи,  который  вырабатывает

входной  сигнал  на  электронный  блок  управления  двигателем  в  виде  изменяющегося  напряжения  в
диапазоне от 0 В до 5 В. На рис. ТТ1-14 видно, что при изменении сопротивления, меняется также и
величина  протекающего  по  цепи  тока,  которая  влияет  на  величину  напряжения  определяемого
электронным блоком управления двигателем.

Контроль  сигнала датчика

Может  быть  использовано  следующее  контрольно-испытательное  оборудование  при  проверке

сигналов этого типа датчиков:

•  Цифровой вольтметр

•  Прибор MUT-II (некоторые сигналы)

1 - 14







ОБЗОР СИСТЕМЫ РАСПРЕДЕЛЕННОГО ВПРЫСКИВАНИЯ

ТОПЛИВА (MPI)



(d)         Датчики, вырабатывающие напряжение

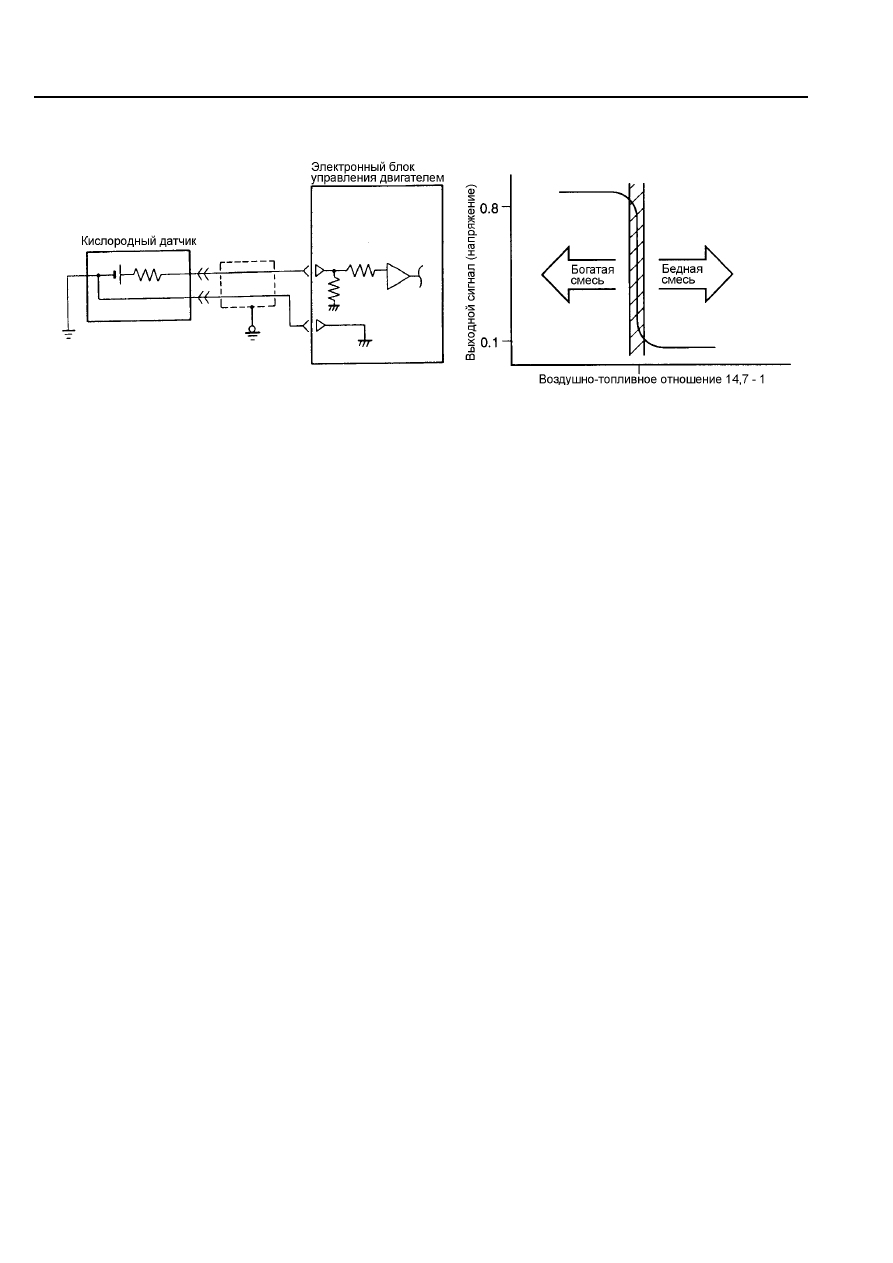

Рис. ТТ1-15

рабатывающие  напряжение,  нашли  свое  применение  в  кислородных  датчиках  и  в

датчиках  детонации.  Их  входной  сигнал  в  электронный  блок  управления  двигателем  происходит  в
форме сигнала напряжения, величина которого изменяется в соответствии с измеряемым показателем.
Например, сигнал кислородного датчика может изменяться от 0 В до 1,0 В в зависимости  от величины
воздушно-топливного отношения (состава смеси) в процессе сгорания.

Контроль  сигнала датчика

Может  быть  использовано  следующее  контрольно-испытательное  оборудование  при  проверке

сигналов этого типа датчиков:

•  Цифровой вольтметр

•  Прибор MUT-II (некоторые сигналы)

•  Осциллограф


Датчики,  вы









ОБЗОР СИСТЕМЫ РАСПРЕДЕЛЕННОГО ВПРЫСКИВАНИЯ

ТОПЛИВА (MPI)



(2)          Принятие решения



Рис. ТТ1-16

Электронный блок управления принимает решения, основанные на информации, заложенной в его

память.

Электронный блок управления имеет три вида памяти:

•  Постоянное запоминающее устройство (ROM)



Происходит считывание информации, сохраняющейся в постоянной программе. Этот вид памяти не
требует энергии аккумуляторной батареи для сохранения информации этой программы.

•  Оперативное запоминающее устройство (RAM)

Оперативное  запоминающее  устройство  накапливает  информацию,  получаемую  от  датчиков,

сравнивает  ее  с  базой  данных  внутренней  программы,  основанной  на  информации,  полученной  во
время  работы  двигателя.  Этот  вид  памяти  требует  энергии  аккумуляторной  батареи  для  ее
сохранения.

ПРИМЕЧАНИЕ:
«Мгновенная» память -
Это память, содержание которой может неоднократно удаляться или перезаписываться.

1 - 16
