ДВИГАТЕЛЬ (РАЗБОРКА, ПРОВЕРКА, СБОРКА)



11.12.3. Проверка стартера

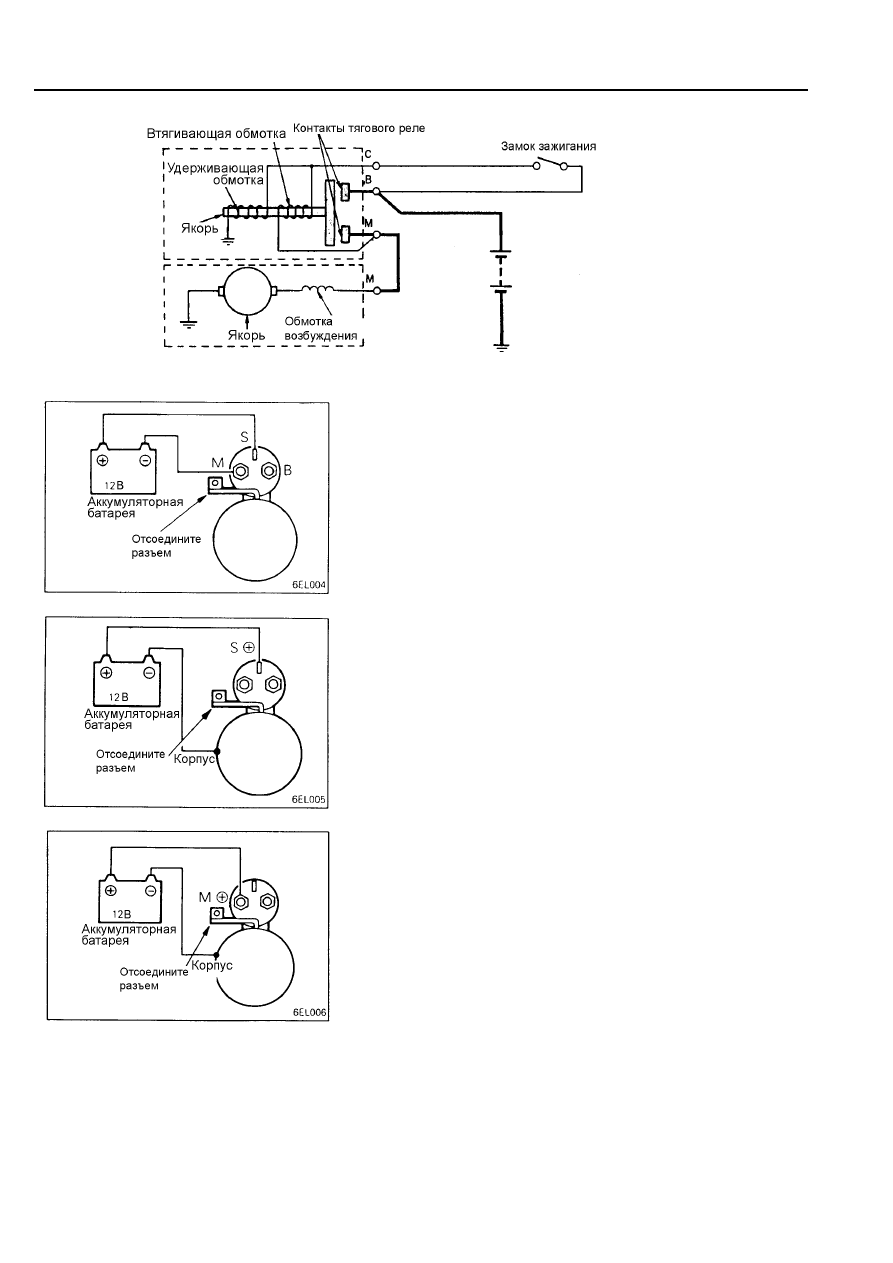

Рис. 11.115 Электросхема стартера.

ПРОВЕРКА ВТЯГИВАЮЩЕЙ ОБМОТКИ ТЯГОВОГО РЕ-
ЛЕ

• Ток подается только на втягивающую обмотку.

Внимание:
•  Для проведения проверки отсоедините разъем от

вывода М.

•  Эта проверка не должна длиться более 10 с.



ПРОВЕРКА УДЕРЖИВАЮЩЕЙ ОБМОТКИ ТЯГОВОГО
РЕЛЕ

•  Ток подается только к удерживающей обмотке.

•  Вручную оттяните шестерню стартера.




Рис. 11.116



Рис. 11.117



Рис. 11.118

ПРОВЕРКА ВОЗВРАТА ЯКОРЯ ТЯГОВОГО РЕЛЕ

•  Ток подается одновременно к удерживающей и втягиваю-

щей обмоткам.
