ДВИГАТЕЛЬ (РАЗБОРКА, ПРОВЕРКА, СБОРКА)



4) Рекомендуемая жидкость системы охлаждения
двигателя:

HIGH QUALITY ETHYLENE GLYCOL ANTIFREEZE
COOLANT
Количество:

 <4G93> и <6А12>   - 6,0 л

 <4G63>

и <6G73>  - 7,0 л





Рис. 11.94



Рис. 11.95

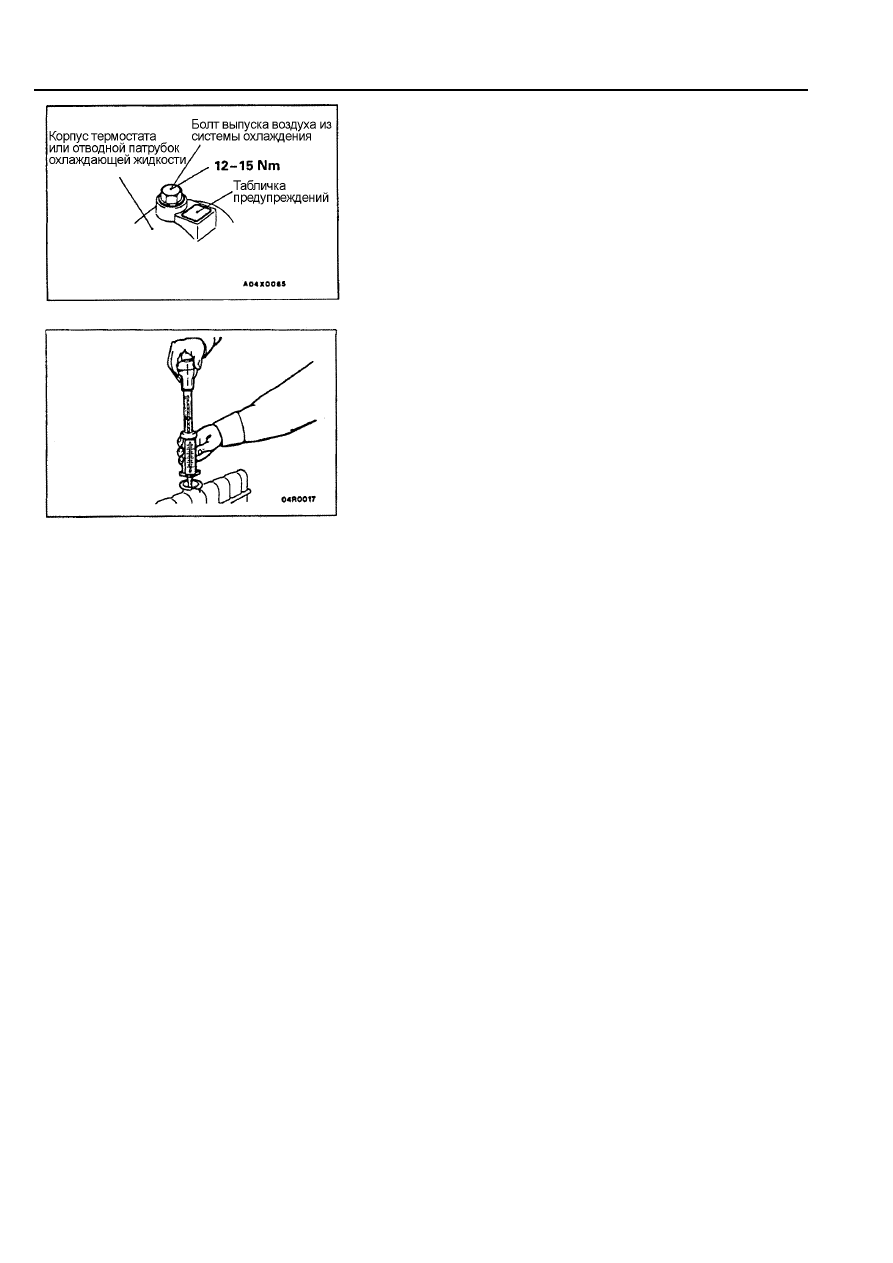

ИЗМЕРЕНИЕ КОНЦЕНТРАЦИИ ОХЛАЖ-
ДАЮЩЕЙ ЖИДКОСТИ

Для проверки концентрации охлаждающей жидкости измерь-
те температуру и плотность охлаждающей жидкости.
Номинальная концентрация 30 - 60% (допустимый диапа-
зон концентрации)

 88





ДВИГАТЕЛЬ (РАЗБОРКА, ПРОВЕРКА, СБОРКА)

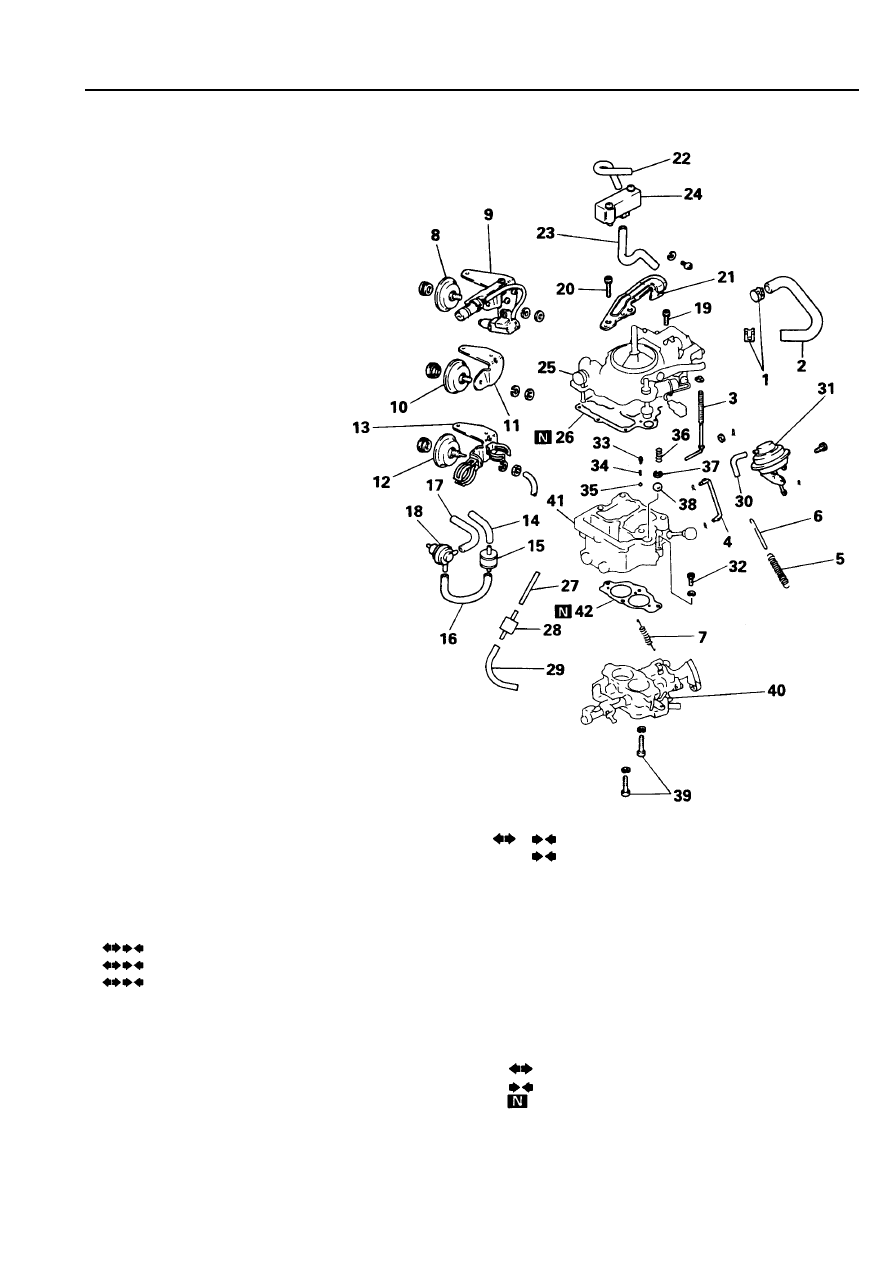

11.10. Карбюратор (тип А)

РАЗБОРКА И СБОРКА

Рис. 11.96



36. Пружина
37. Фиксатор
38. Шарик контрольного клапана

(входного)

39. Винт
40. Корпус дроссельной заслонки в

сборе

41. Средняя часть карбюратора в сбо-

ре

42. Прокладка





Примечания:
1.  Операции сборки карбюратора проводить в

порядке обратном разборки

2.

 Операции по разборке узлов

3.

 Операции по сборке узлов

4.

  Детали, не подлежащие повторному ис-

пользованию.



 89



Последовательность удаления деталей




















































1. Хомуты шланга
2. Шланг охлаждающей жид-
кости
3. Тяга насоса
4. Тяга воздушной заслонки
5. Возвратная пружина дрос-
сельной заслонки
6. Пружина демпфера
7. Возвратная пружина тол-
кателя кулачка
8. Демпфер дроссельной
заслонки
9. Кронштейн и датчик поло-
жения дроссельной заслонки
(ТРS)
10. Демпфер дроссельной
заслонки
11. Кронштейн
12. Демпфер дроссельной
заслонки (CV-тип)
13. Кронштейн (CV-тип)
14. Шланг
15. Клапан запаздывания
16. Шланг
17. Шланг
18. Вспомогательный клапан
19. Винт
20. Винт
21. Кронштейн крепления
троса акселератора
22. Шланг
23. Шланг
24. Комренсатор холостого
хода
25. Верхняя крышка карбю-
ратора
26. Прокладка
27. Шланг
28. Клапан задержки разре-
жения
29. Шланг
30. Шланг
31. Диафрагменная камера
32. Винт
33. Грузик
34. Пружина
35. Шарик контрольного кла-
пана (выходного)






ДВИГАТЕЛЬ (РАЗБОРКА, ПРОВЕРКА, СБОРКА)

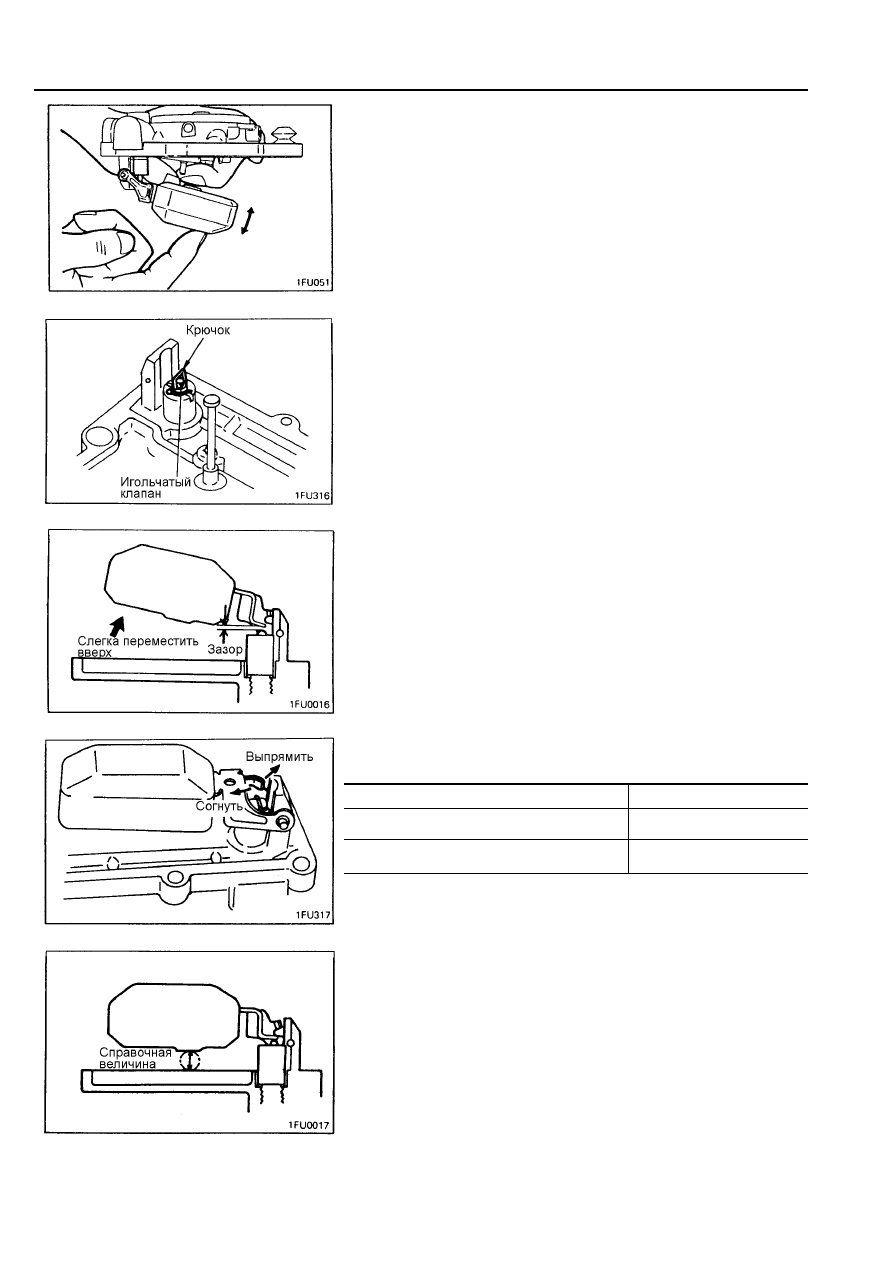

ПРОВЕРКА

Проверьте подвижность поплавка.


Проверьте степень износа игольчатого клапана.

РЕГУЛИРОВКА УРОВНЯ ТОПЛИВА В ПОПЛАВКОВОЙ
КАМЕРЕ

Проверьте зазор в самом нижнем положении поплавка.
Величина зазора: 1,5 - 1,7 мм



Процедура регулировки



Зазор

Когда ограничитель согнут

Больше

Когда ограничитель выпрямлен

Меньше





Рис. 11.97



Рис. 11.98



Рис. 11.99



Рис. 11.100



Рис. 11.101

Проверьте положение поплавка при максимальном
уровне
Справочная величина: примерно 7 мм

 90





ДВИГАТЕЛЬ (РАЗБОРКА, ПРОВЕРКА, СБОРКА)

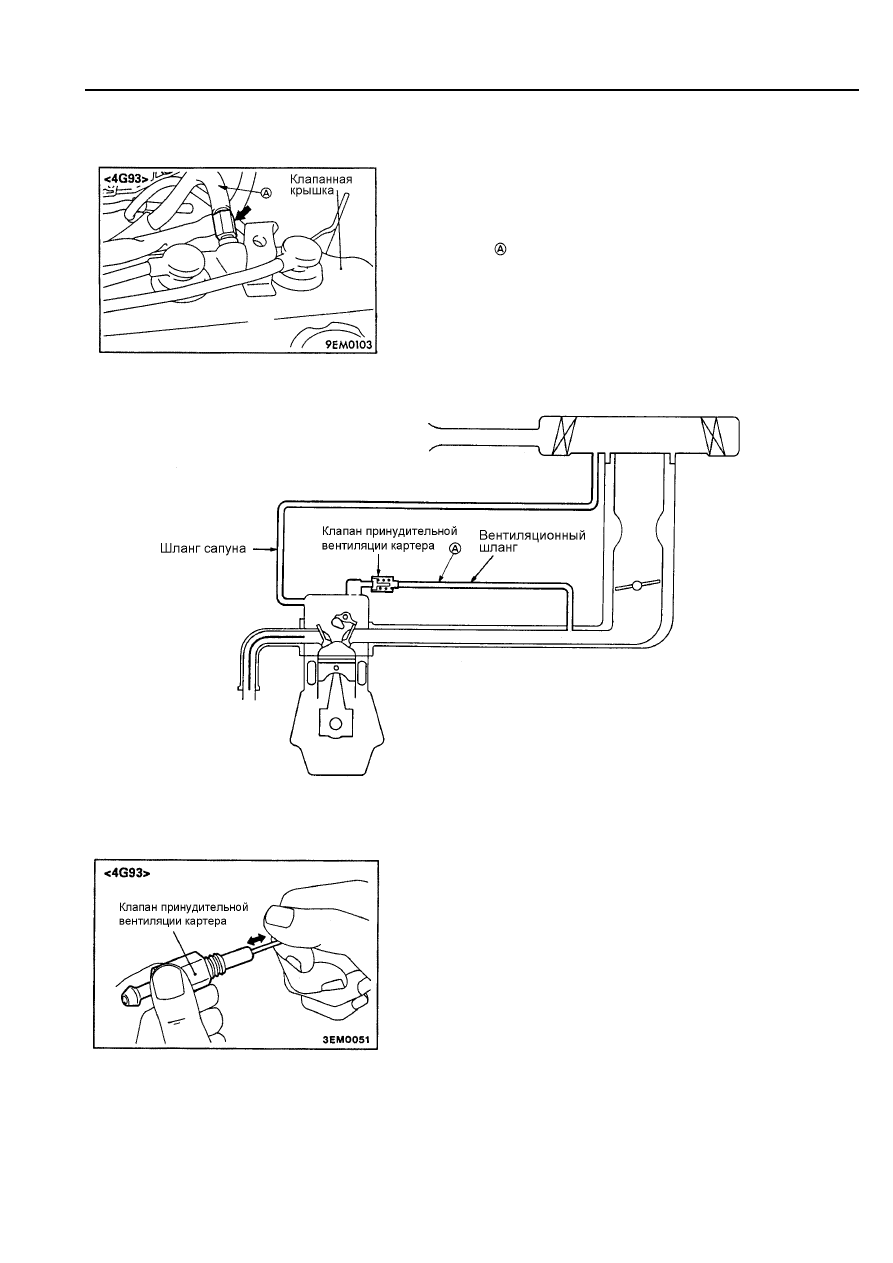

11.11. Система снижения токсичности двигателя

Клапан принудительной вентиляции картера

Рис. 11.102

•  Проверка

1)  Заведите двигатель и оставьте его работать на холо-

стых оборотах.

2)  Попеременно сжимайте и отпускайте пальцами шланг в

зоне  .

3)  Должен быть слышен щелчок.







Рис. 11.103

Рис. 11.104

•  Проверка клапана принудительной вентиляции

картера
