ДВИГАТЕЛЬ (РАЗБОРКА, ПРОВЕРКА, СБОРКА)



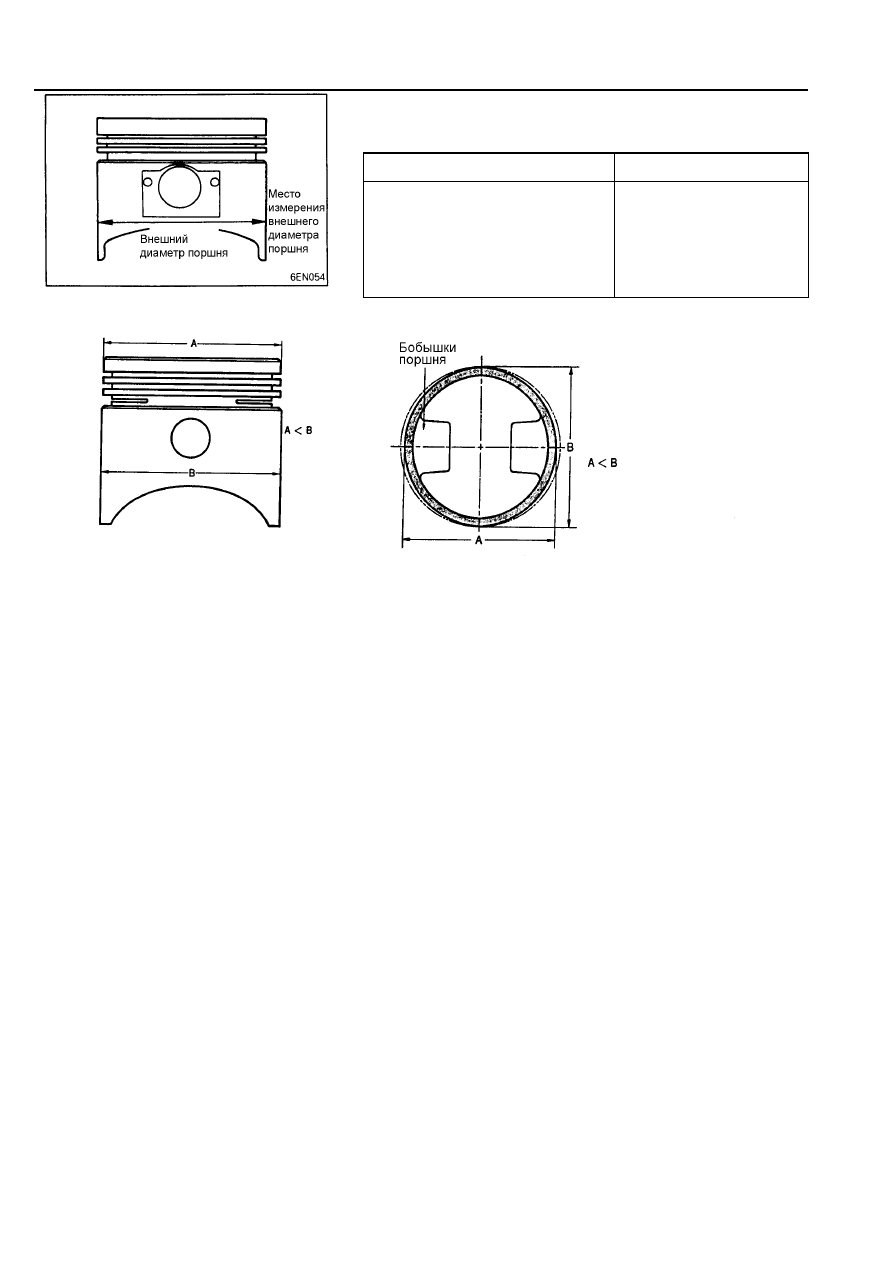

РАСТОЧКА ЦИЛИНДРОВ

Ремонтные размеры



Ремонтный размер

Числовая метка

I ремонтный размер - 0,25 мм 0,25

мм

II ремонтный размер - 0,50 мм 0,50

мм

III ремонтный размер - 0,75 мм 0,75

мм



IV ремонтный размер - 1,00 мм 1,00

мм





Рис. 11.77





Рис. 11.78 Конусность поршня



Рис. 11.79 Эллипсность поршня

Окончательное шлифование = Внешний диаметр поршня + [зазор между поршнем и цилиндром 0,02 - 0,04
мм] - [запас на хонингование 0,02 мм]




Внимание.

•  Для предотвращения деформаций блока цилиндров

вследствие его нагрева во время расточки цилиндров,
эту операцию рекомендуется проводить в следующей
последовательности: цилиндр №2, цилиндр №4, ци-
линдр №1, цилиндр №3.

Примечание:
При расточке цилиндров необходимо выдерживать для всех
цилиндров один и тот же ремонтный размер. Растачивать
только один цилиндр не допускается.

 84





ДВИГАТЕЛЬ (РАЗБОРКА, ПРОВЕРКА, СБОРКА)





ОПЕРАЦИИ ПО СБОРКЕ

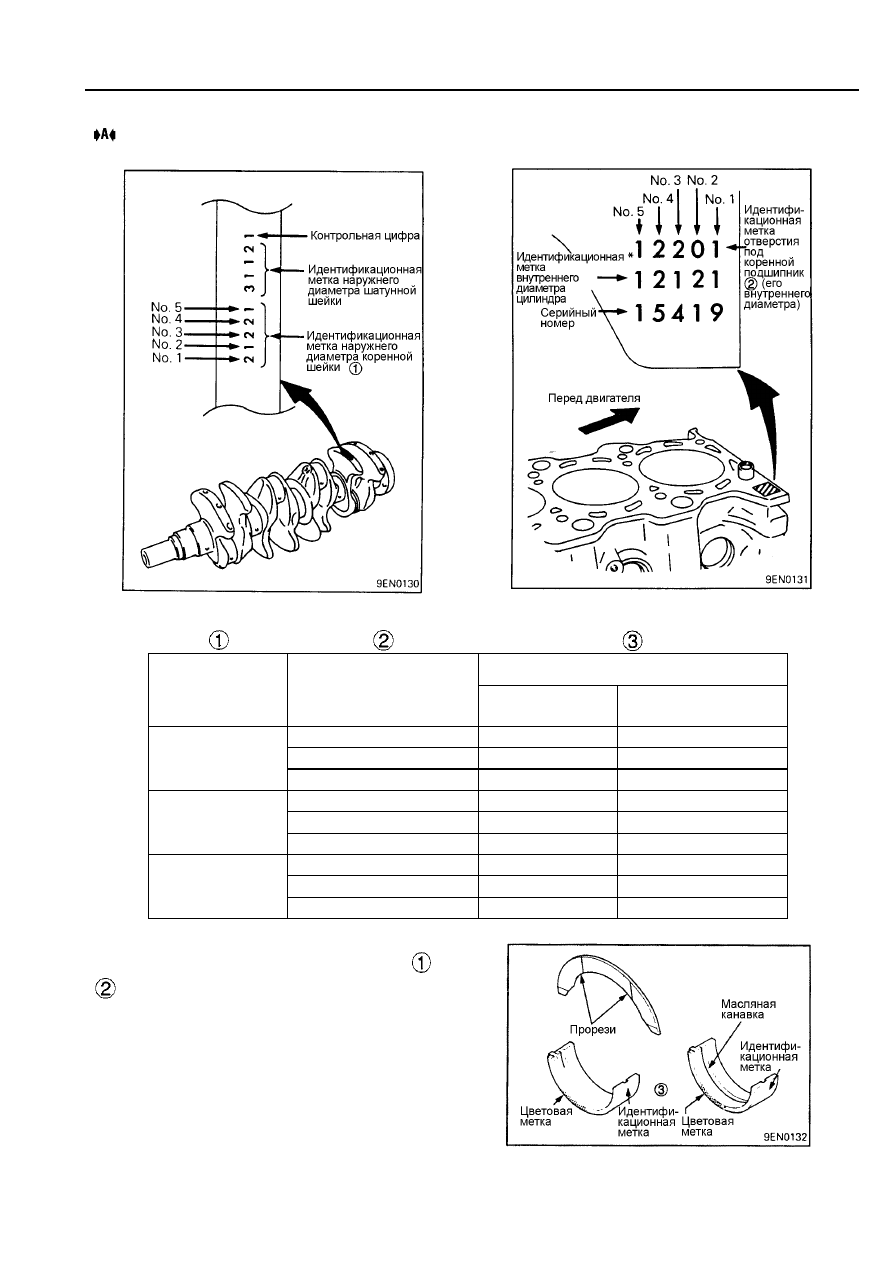

 УСТАНОВКА КОРЕННЫХ ВКЛАДЫШЕЙ

* справочная метка



Рис. 11.80



Рис. 11.81











Вкладыш коленчатого вала

Метка наружного
диаметра корен-
ной шейки

Метка внутреннего диа-
метра постели под ко-
ренной подшипник бло-
ка цилиндров

Цифровая метка  Цветовая метка

0 S1

Коричневый

1 S2

Черный

1

2 S3

Зеленый

0 S2

Черный

1 S3

Зеленый

2

2 S4

Желтый

0 S3

Зеленый

1 S4

Желтый

3

2 S5

Красный



При выборе подшипников учитывайте метки

 и

.



Рис. 11.82

 85





ДВИГАТЕЛЬ (РАЗБОРКА, ПРОВЕРКА, СБОРКА)



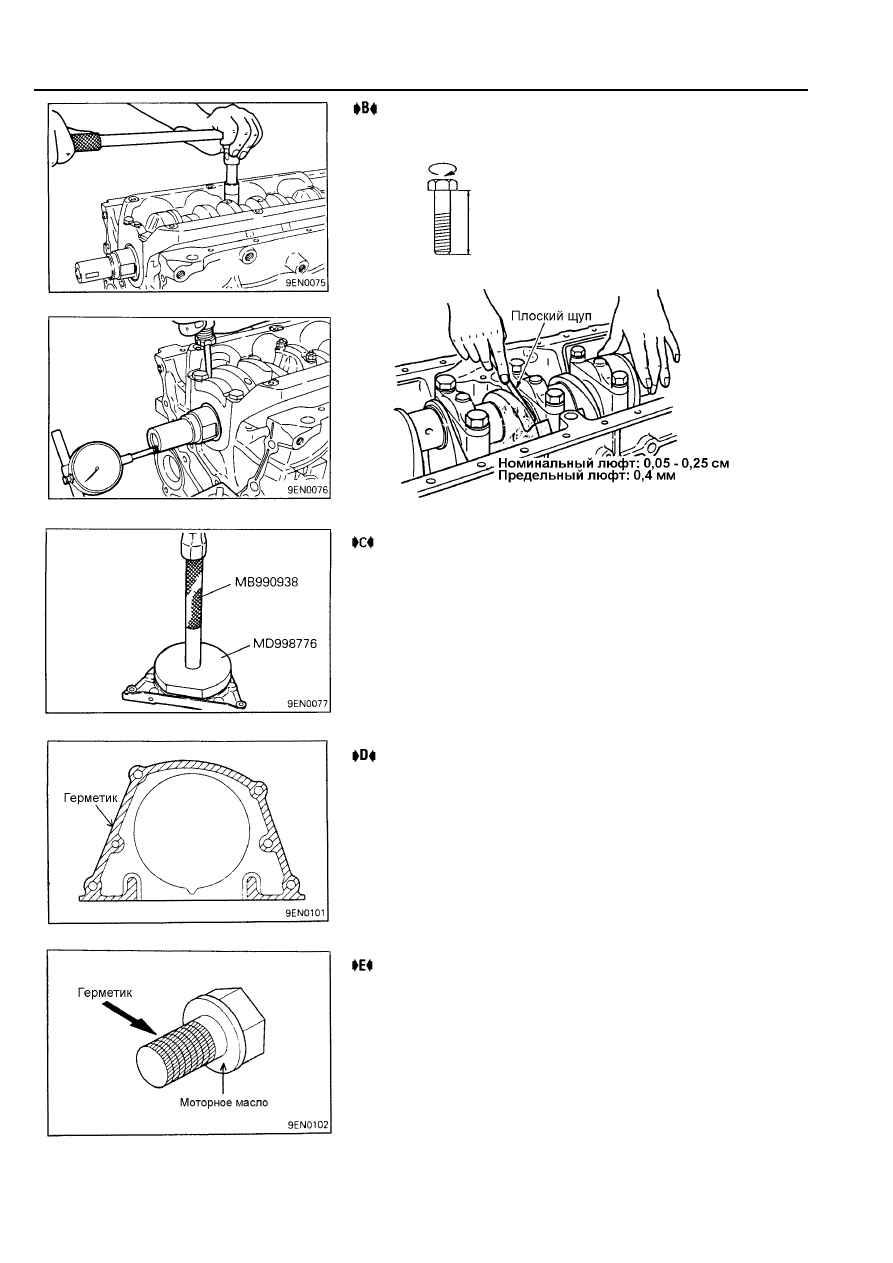

УСТАНОВКА КРЫШЕК КОРЕННЫХ ПОДШИПНИ-

КОВ И БОЛТОВ ИХ КРЕПЛЕНИЯ

Момент затяжки: 25 Нм + 1/4 оборота



Осевой люфт коленчатого вала



Рис. 11.85. Измерение осевого люфта коленчатого вала

 УСТАНОВКА ЗАДНЕГО САЛЬНИКА КОЛЕНЧАТОГО

ВАЛА



 НАНЕСЕНИЕ ГЕРМЕТИКА НА КОРПУС ЗАДНЕГО

САЛЬНИКА КОЛЕНЧАТОГО ВАЛА

Герметик: Mitsubishi Genuine Part № MD 970389 или эк-
вивалент





Рис. 11.83



Рис. 11.84



Рис. 11.86



Рис. 11.87



Рис. 11.88

 УСТАНОВКА ВЕДУЩЕГО ДИСКА И БОЛТОВ ЕГО

КРЕПЛЕНИЯ

Герметик: 3М Nut Locking Part № 7171 или эквивалент



 86



Предельная длина болта 71,1 мм



ДВИГАТЕЛЬ (РАЗБОРКА, ПРОВЕРКА, СБОРКА)



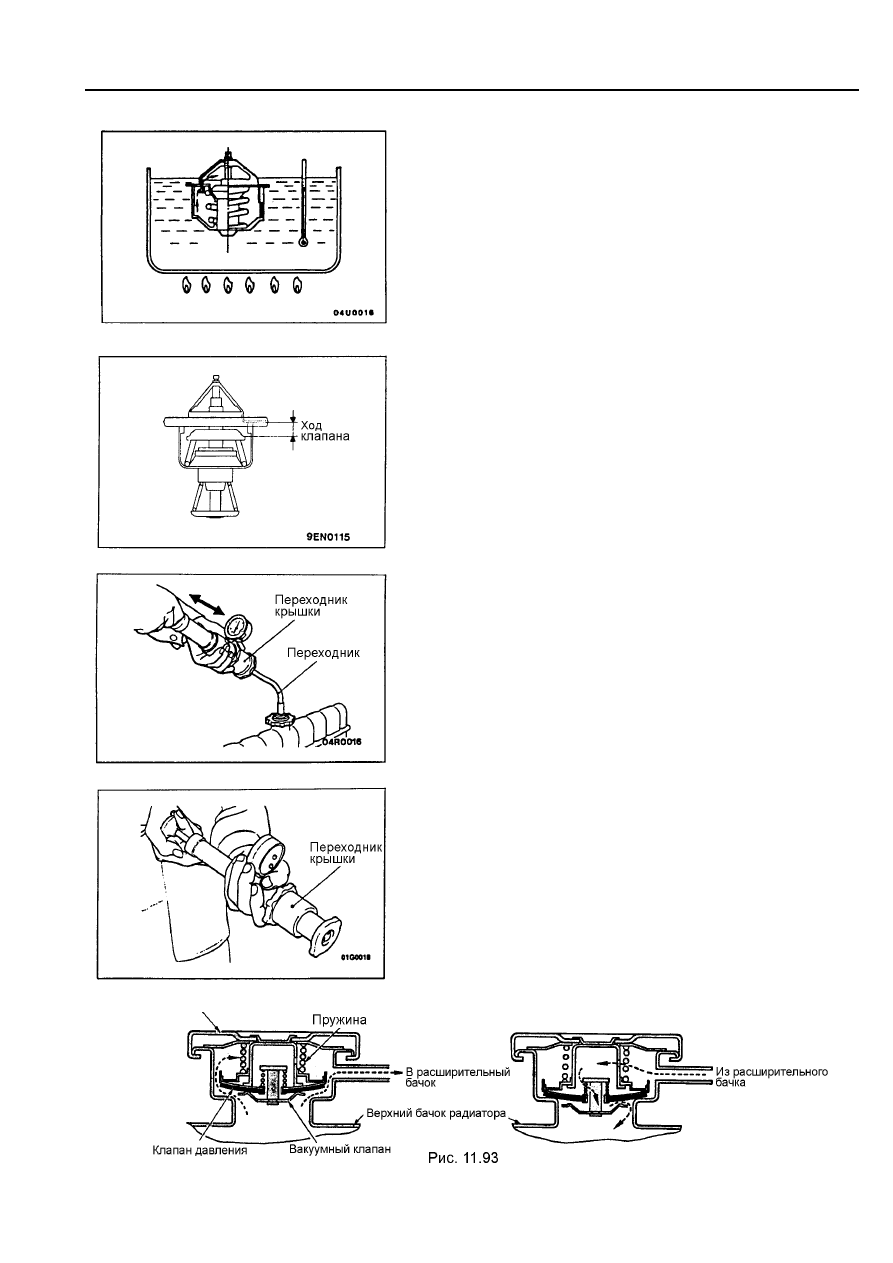

11.9. Проверка системы охлаждения

1) Термостат

Проверьте:

•  Температуру срабатывания клапана (рис. 11.89).

•  Величину хода клапана (рис.11.90).


2) Проверьте герметичность системы охлаждения:

•  Создайте определенное давление в системе охлаждения

двигателя и определите наличие утечек.





Рис. 11.89

Рис. 11.90

Рис. 11.91

Рис. 11.92

3) Проверьте давление открытия клапана радиатор-
ной крышки.

Если давление открытия клапана радиаторной
крышки ниже допустимого, то замените крышку.

 (98

кПа = 1 кг/см

2

)



Предельное значение: 65 кПа
Номинальное значение: 75-105 кПа





 87
