ДВИГАТЕЛЬ (РАЗБОРКА, ПРОВЕРКА, СБОРКА)



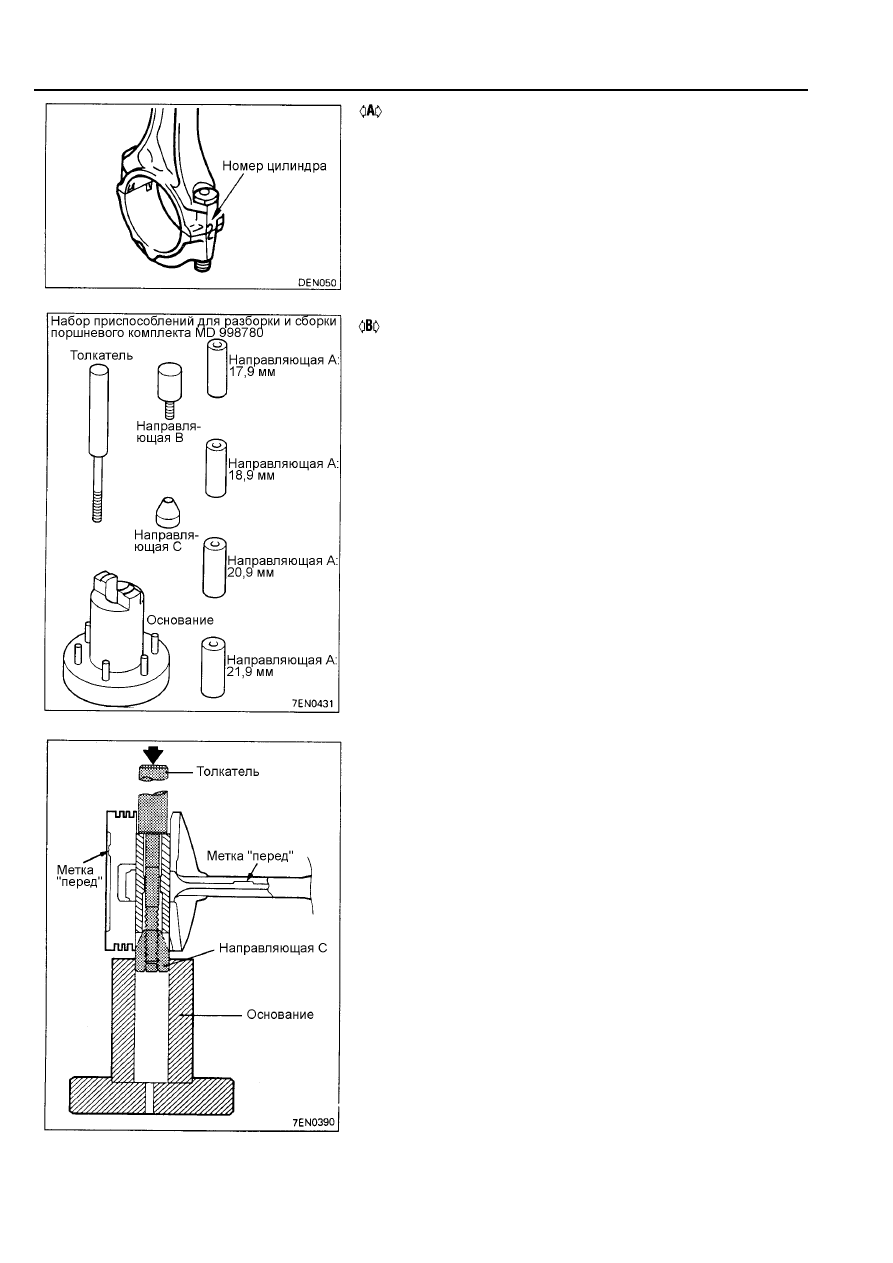

 СНЯТИЕ КРЫШКИ ШАТУНА

(1)  Нанесите на нижнюю головку шатуна метку в виде номера

цилиндра, в котором был расположен данный шатун (рис.
11.51).



 СНЯТИЕ ШАТУННОГО ПАЛЬЦА





Рис. 11.51



Рис. 11.52



Рис. 11.53

Процедура разборки

(1)  Установите приспособление так, как показано на рисунке

11.53.

(2)  С помощью пресса извлеките поршневой палец.

Примечание:
Храните разобранные детали (поршень, шатун, поршне-
вой палец) в строгом соответствии с их принадлежностью
цилиндру, из которого они были удалены.

 76





ДВИГАТЕЛЬ (РАЗБОРКА, ПРОВЕРКА, СБОРКА)



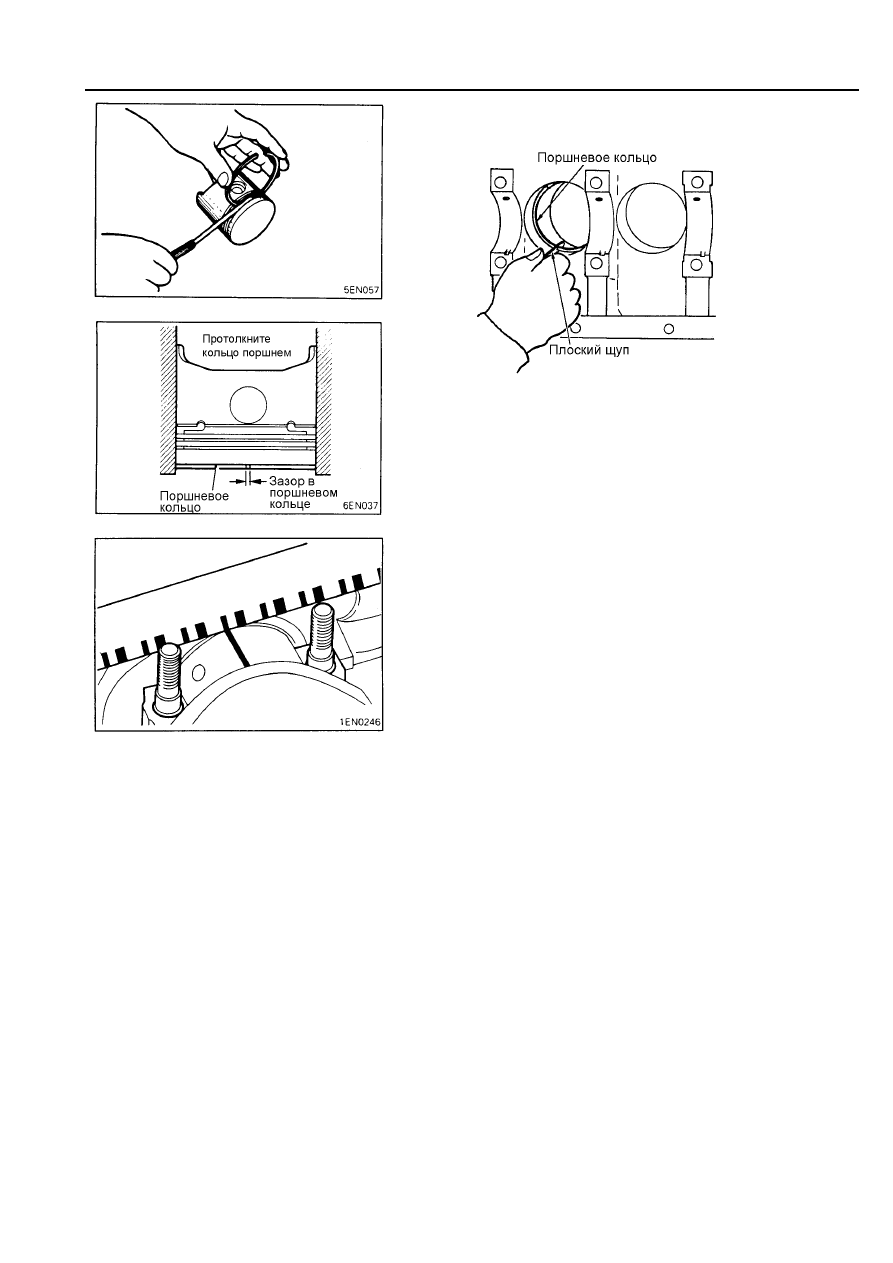

ПРОВЕРКА

ПОРШНЕВЫЕ КОЛЬЦА



Рис. 11.56. Проверьте зазор между концами каждого поршнево-
го кольца

Рис. 11.54

Рис. 11.55

Рис. 11.57

Номинальная величина зазора:
0,02 - 0,05 мм.
Максимально допустимая вели-
чина зазора: 0,1 мм.

ЗАЗОРЫ В ПОДШИПНИКАХ КОЛЕНВАЛА
(метод пластической деформации)

Этап 1. Очистите от грязи проверяемые поверхности.

Этап 2. Уложите пластиковый щуп параллельно оси шейки ко-
ленвала.

Этап 3. Затяните болты крепления крышки подшипника номи-

нальным моментом (коленчатый вал при этом вращать
нельзя).

Этап 4. Снимите крышку.

Этап 5. С помощью специальной линейки определите зазор,
соответствующий ширине расплющенного пластикового щупа в
самом широком месте.


 77





ДВИГАТЕЛЬ (РАЗБОРКА, ПРОВЕРКА, СБОРКА)



ОПЕРАЦИИ ПО СБОРКЕ

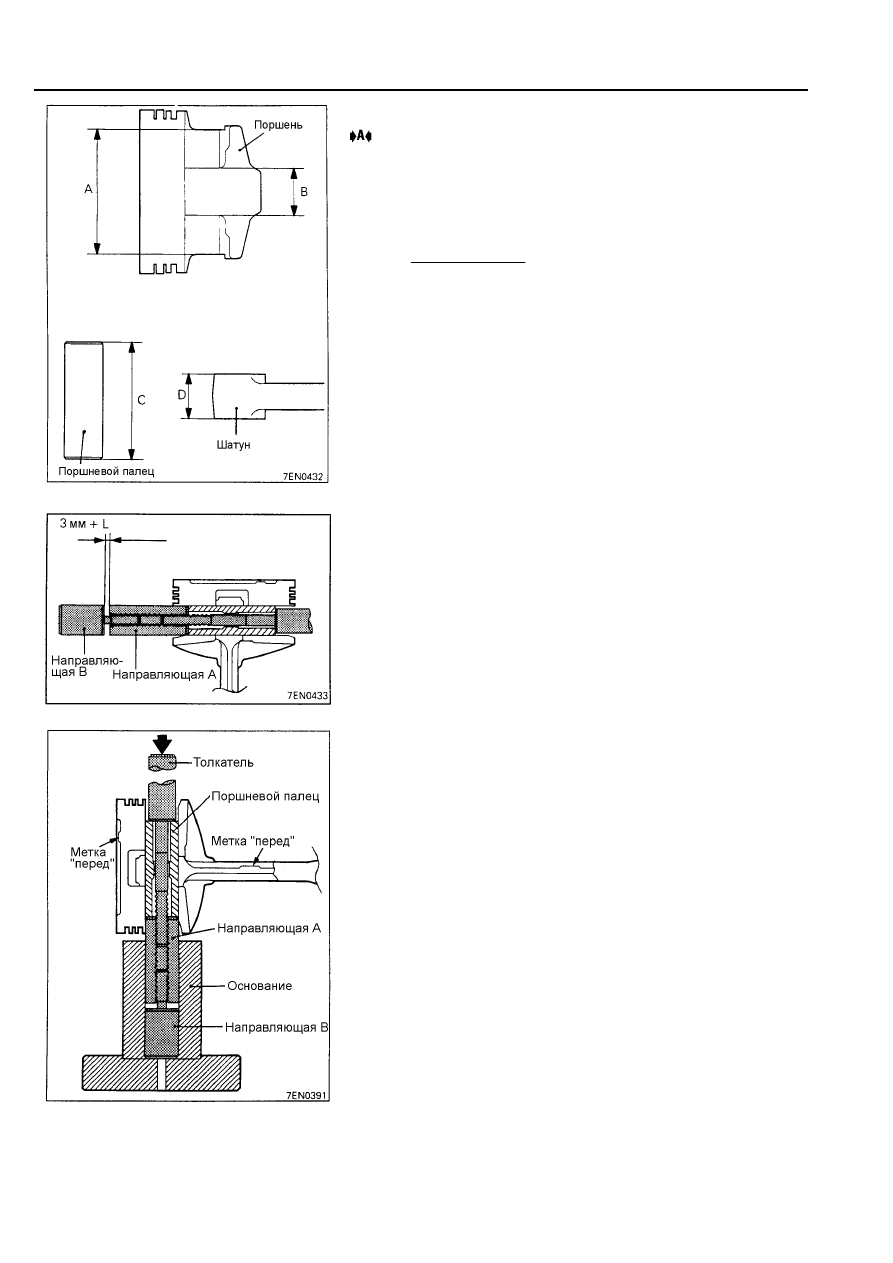

 УСТАНОВКА ПОРШНЕВОГО ПАЛЬЦА

(1)  Измерьте указанные на рисунке 11.58 размеры поршня,

поршневого пальца и шатуна.


(2)  Вычислите величину L по следующей формуле:



2

D)



-



(B



-



C)



-



(A

L

=





(3)  Установите приспособление с направляющими «А» и «В»

(рис. 11.59).
Зазор = L + 3 мм





Рис. 11.58



Рис. 11.59



Рис. 11.60

(4)  Проверьте положение передних меток на поршне и шату-

не.

(5)  Используя пресс, установите поршневой палец (рис.11.60).

Усилие запрессовки: 5000 - 15000 Н.

 78





ДВИГАТЕЛЬ (РАЗБОРКА, ПРОВЕРКА, СБОРКА)



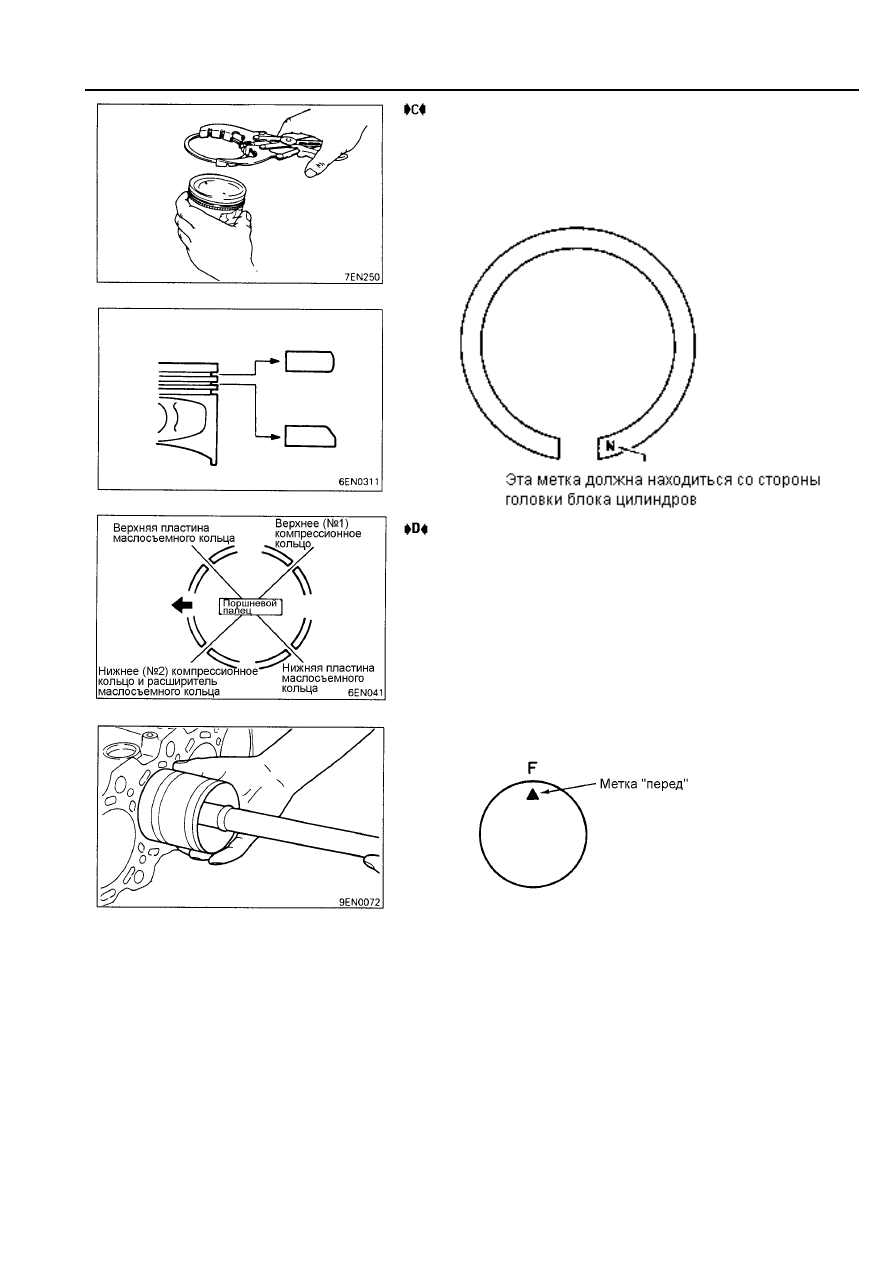

 УСТАНОВКА НИЖНЕГО (№2) И ВЕРХНЕГО (№1)

КОМПРЕССИОННЫХ КОЛЕЦ



Определение верхней и нижней стороны компрессионного
кольца.




 УСТАНОВКА ПОРШНЯ И ШАТУНА

•  Разрез поршневого кольца не должен располагаться с той

стороны поршня, которая давит в процессе работы двига-
теля на поверхность гильзы цилиндра, и разрез поршнево-
го кольца не должен быть параллельным оси коленчатого
вала.

•  Установите поршень так, чтобы метка «F» была располо-

жена со стороны привода газораспределения.



Рис. 11.61

Рис. 11.62

Рис. 11.63

Рис. 11.64
