ДВИГАТЕЛЬ (РАЗБОРКА, ПРОВЕРКА, СБОРКА)



11.6. Передняя крышка и масляный насос

СНЯТИЕ И УСТАНОВКА ДЕТАЛЕЙ





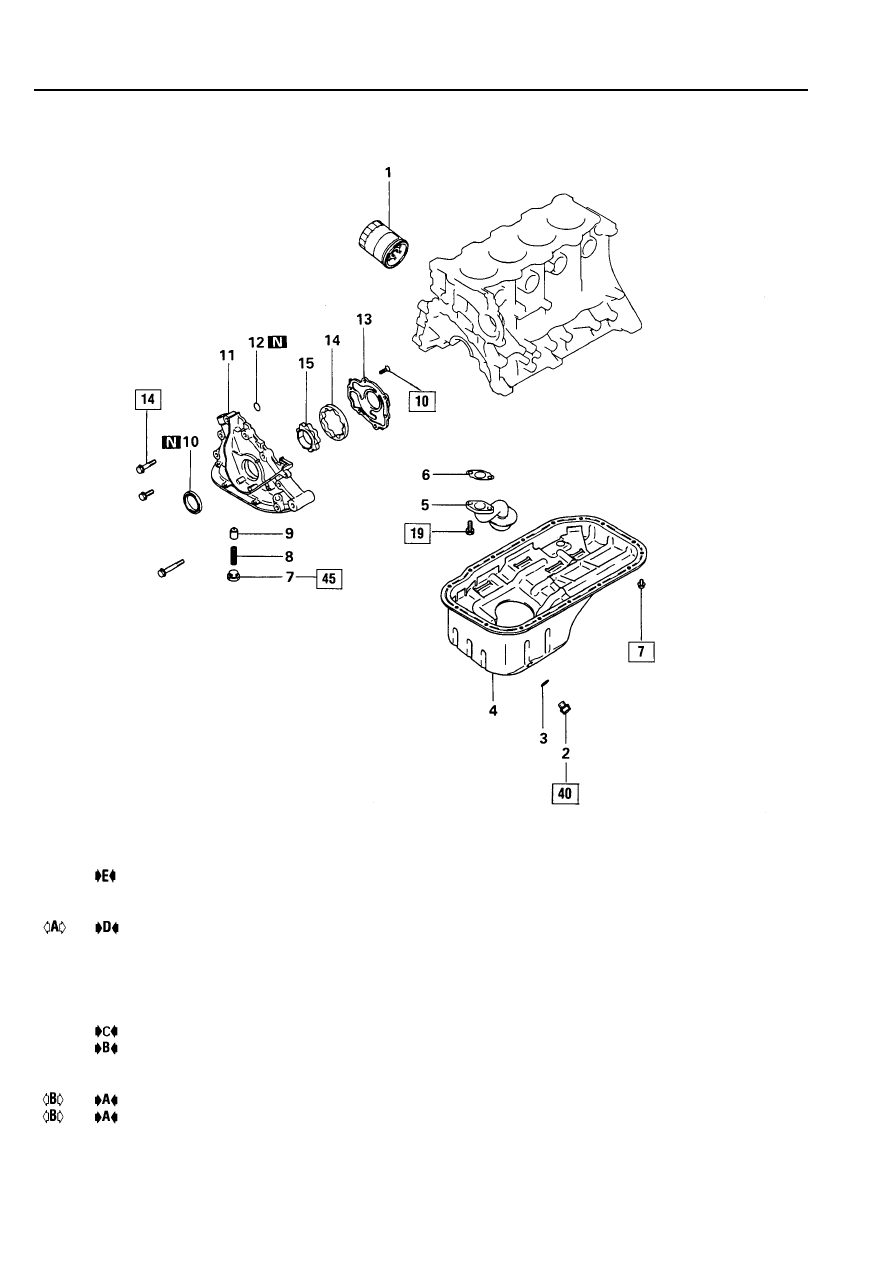

Рис. 11.41

Последовательность снятия деталей









































  1. Масляный фильтр
  2. Сливная пробка
  3. Прокладка сливной пробки
  4. Масляный поддон
  5. Маслозаборник
  6. Прокладка маслозаборника
  7. Пробка предохранительного клапана
  8. Пружина предохранительного клапана
  9. Плунжер предохранительного клапана
10. Сальник
11. Корпус масляного насоса
12. Уплотнительное кольцо
13. Крышка масляного насоса
14. Наружная шестерня насоса
15. Внутренняя шестерня насоса

 72





ДВИГАТЕЛЬ (РАЗБОРКА, ПРОВЕРКА, СБОРКА)



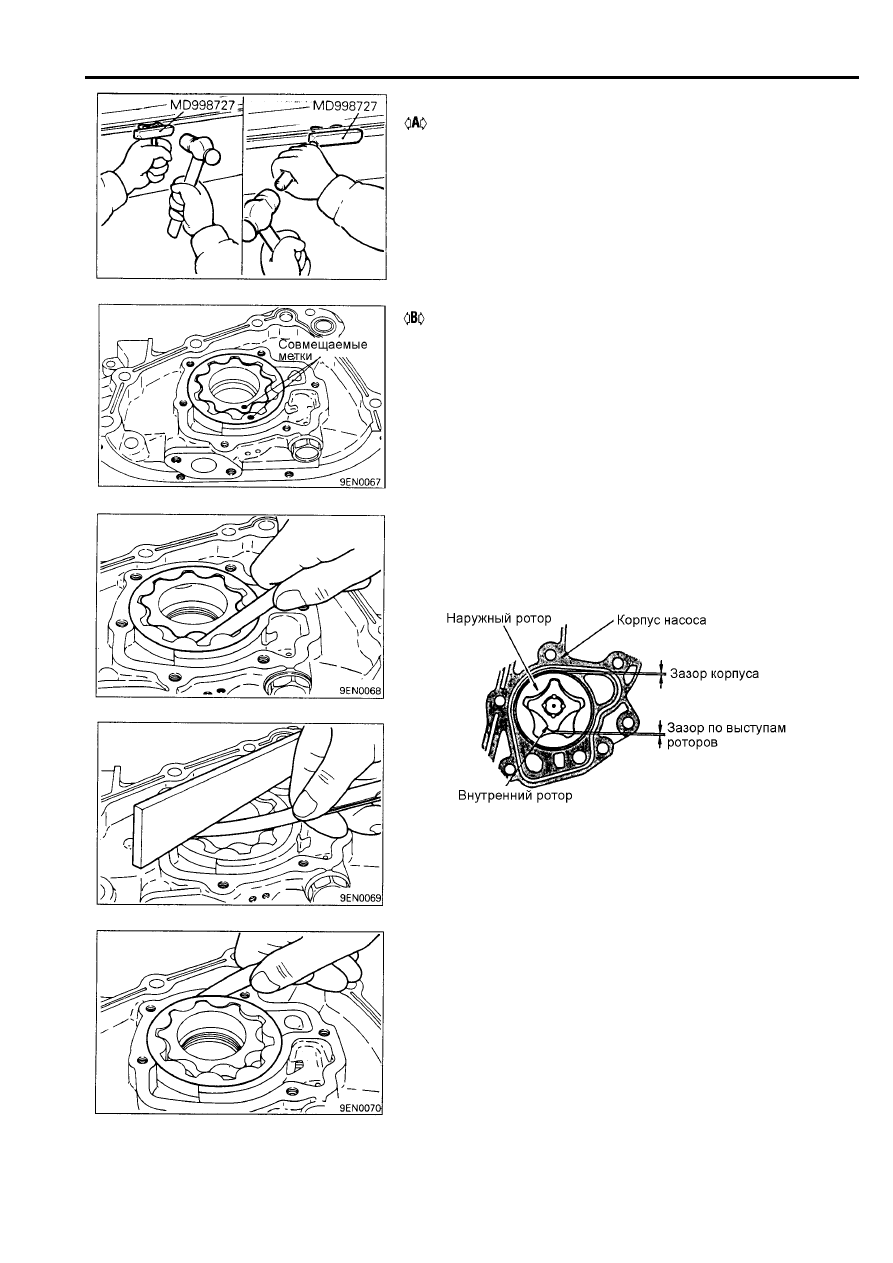

ОПЕРАЦИИ ПО СНЯТИЮ ДЕТАЛЕЙ

 СНЯТИЕ МАСЛЯНОГО ПОДДОНА

Для выполнения этой операции необходимо использовать
специальный инструмент.


 СНЯТИЕ ВНУТРЕННЕГО И НАРУЖНОГО РОТОРОВ

МАСЛЯНОГО НАСОСА

(1)  Перед выполнением этой операции необходимо сделать

метки на наружном и внутреннем роторах насоса.



ПРОВЕРКА

МАСЛЯНЫЙ НАСОС

(1)  Проверьте зазор между выступами роторов (рис. 11.44).

Номинальная величина зазора: 0,03 - 0,08 мм



(2)  Проверьте торцевой зазор роторов насоса (Рис. 11.45).

Номинальная величина зазора: 0,04 - 0,1 мм



Рис. 11.42

Рис. 11.43

Рис. 11.44

Рис. 11.45

Рис. 11.46

(3)  Проверьте зазор между наружным ротором насоса и
корпусом (рис. 11.46).

Номинальная величина зазора: 0,10 - 0,18 мм
Максимально допустимая величина зазора: 0,35 мм

 73





ДВИГАТЕЛЬ (РАЗБОРКА, ПРОВЕРКА, СБОРКА)



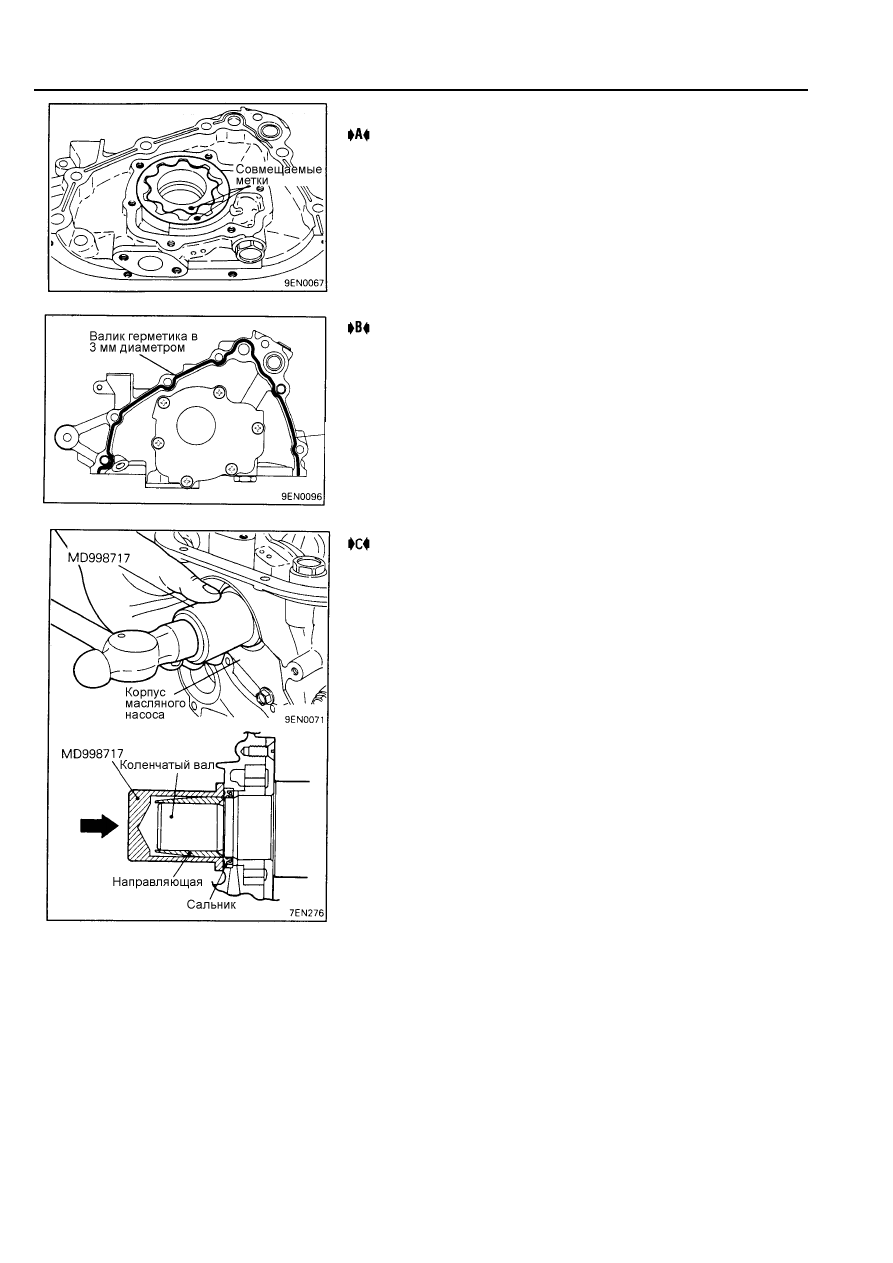

ОПЕРАЦИИ ПО СБОРКЕ

 УСТАНОВКА ВНУТРЕННЕГО И НАРУЖНОГО РОТО-

РОВ

(1)  Смажьте моторным маслом роторы, и установите их, со-

вместив при этом ранее нанесенные метки (рис. 11.47).



 НАНЕСЕНИЕ ГЕРМЕТИКА НА КОРПУС МАСЛЯНОГО

НАСОСА

Герметик Mitsubishi Genuine Part № MD 970389 или эк-
вивалент.






Рис. 11.47



Рис. 11.48



Рис. 11.49

 УСТАНОВКА ПЕРЕДНЕГО САЛЬНИКА КОЛЕНЧАТО-

ГО ВАЛА

Используя специальную оправку, установите сальник на место.
•  Смажьте моторным маслом рабочую кромку сальника.

•  Обратите внимание на правильность установки сальника.

 74



Нанесите герметик с внутренних сторон отверстий под
установку крепежных болтов



ДВИГАТЕЛЬ (РАЗБОРКА, ПРОВЕРКА, СБОРКА)



11.7. Поршень и шатун

СНЯТИЕ И УСТАНОВКА ДЕТАЛЕЙ



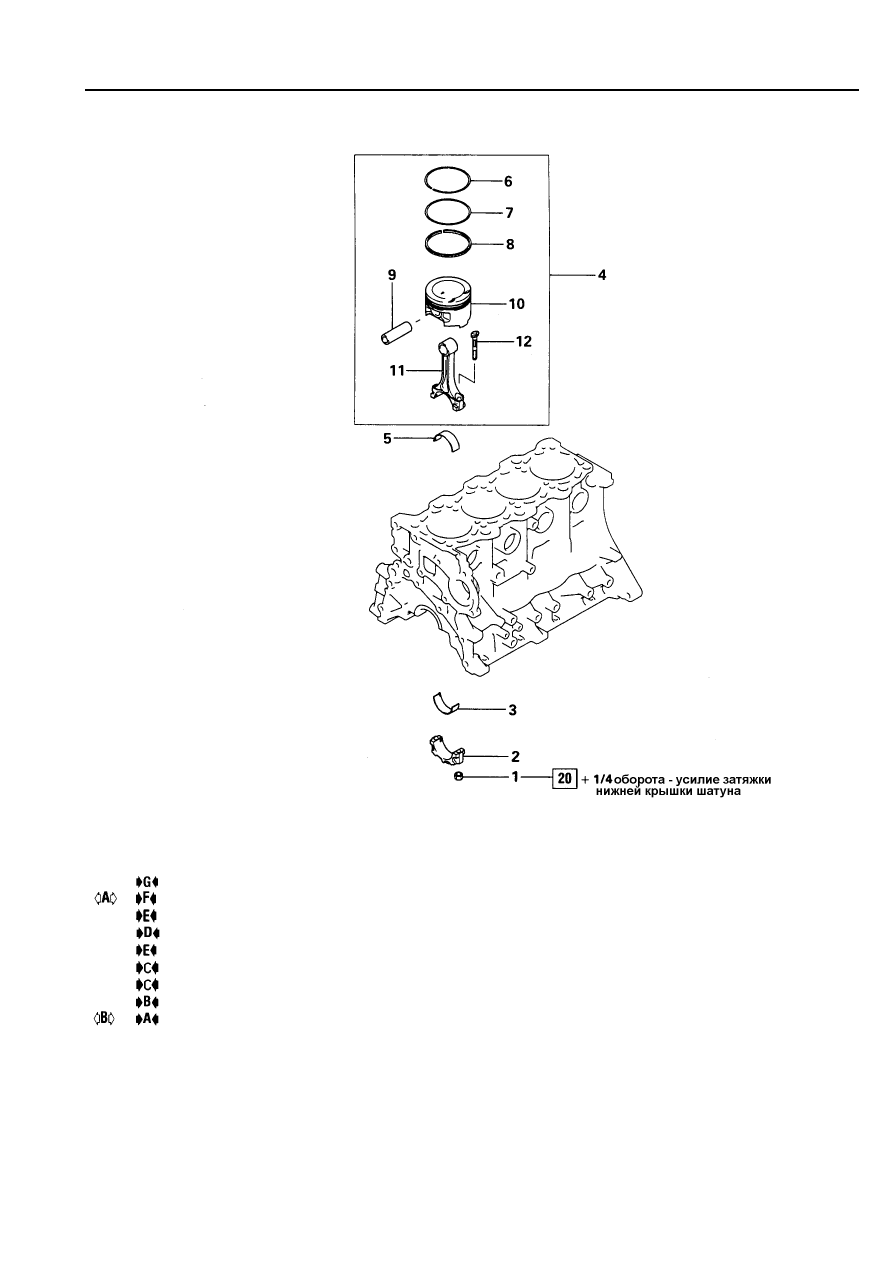

Рис. 11.50

Последовательность снятия деталей































1. Гайка
2. Крышка шатуна
3. Нижний вкладыш шатуна
4. Шатунно-поршневая группа
5. Верхний вкладыш шатуна
6. Верхнее компрессионное кольцо
7. Нижнее компрессионное кольцо
8. Маслосъемное кольцо
9. Поршневой палец
10. Поршень
11. Шатун
12. Болт
