ДВИГАТЕЛЬ (РАЗБОРКА, ПРОВЕРКА, СБОРКА)



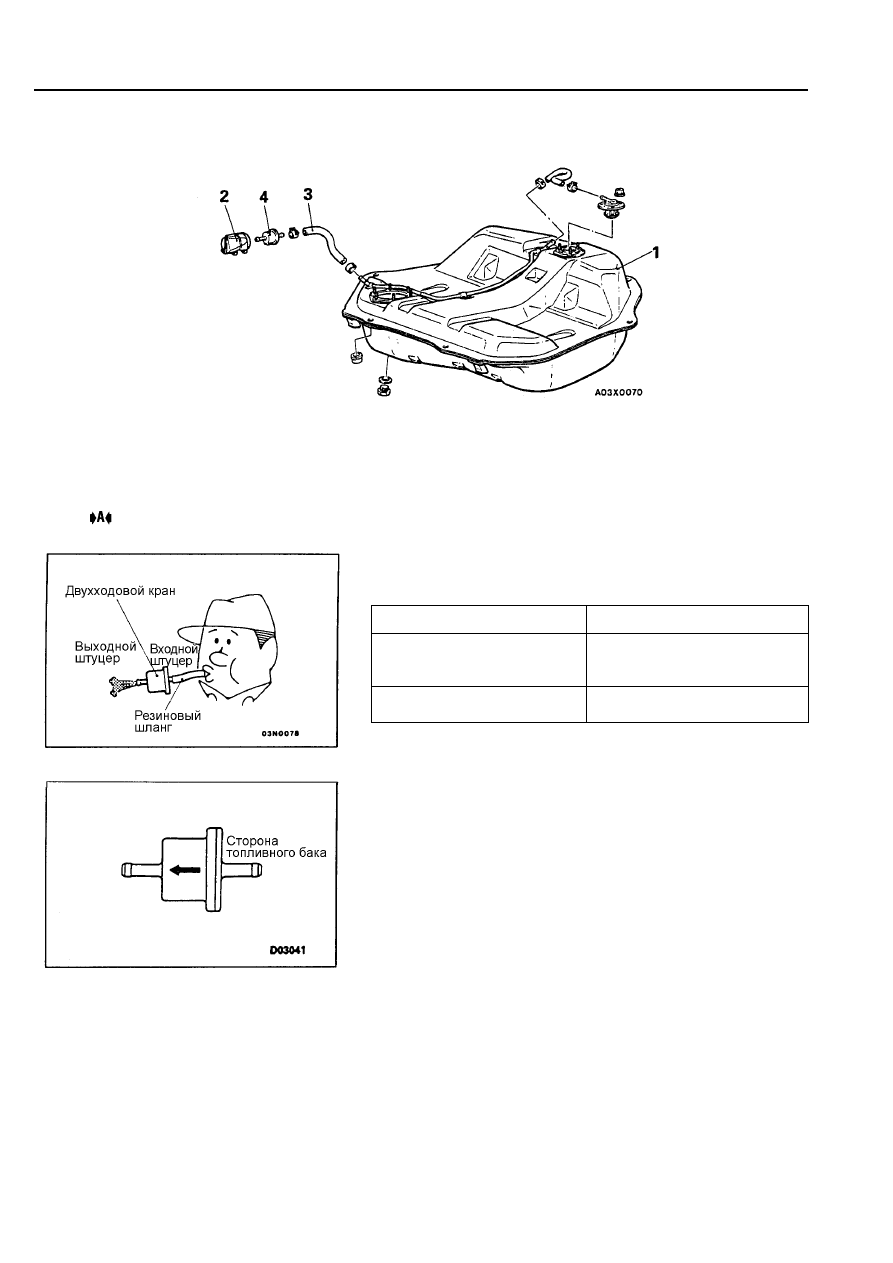

ДВУХХОДОВОЙ КЛАПАН

СНЯТИЕ И УСТАНОВКА (АВТОМОБИЛИ ОБЩЕГО ЭКСПОРТА)















Последовательность снятия де-
талей
1. Топливный бак
2. Корпус сапуна
3. Испарительный шланг
4. Двухходовой клапан






Рис. 11.105

ПРОВЕРКА

ПРОСТАЯ ПРОВЕРКА ДВУХХОДОВОГО КЛАПАНА

  Процедура проверки

Нормальное состояние

  Слегка подуйте во входной

штуцер (со стороны топ-
ливного бака)

Воздух проходит, но с неко-
торым сопротивлением

  Слегка подуйте в выходной

штуцер

Воздух проходит легко



Рис. 11.106



Рис. 11.107



 92





ДВИГАТЕЛЬ (РАЗБОРКА, ПРОВЕРКА, СБОРКА)





Рис. 11.108

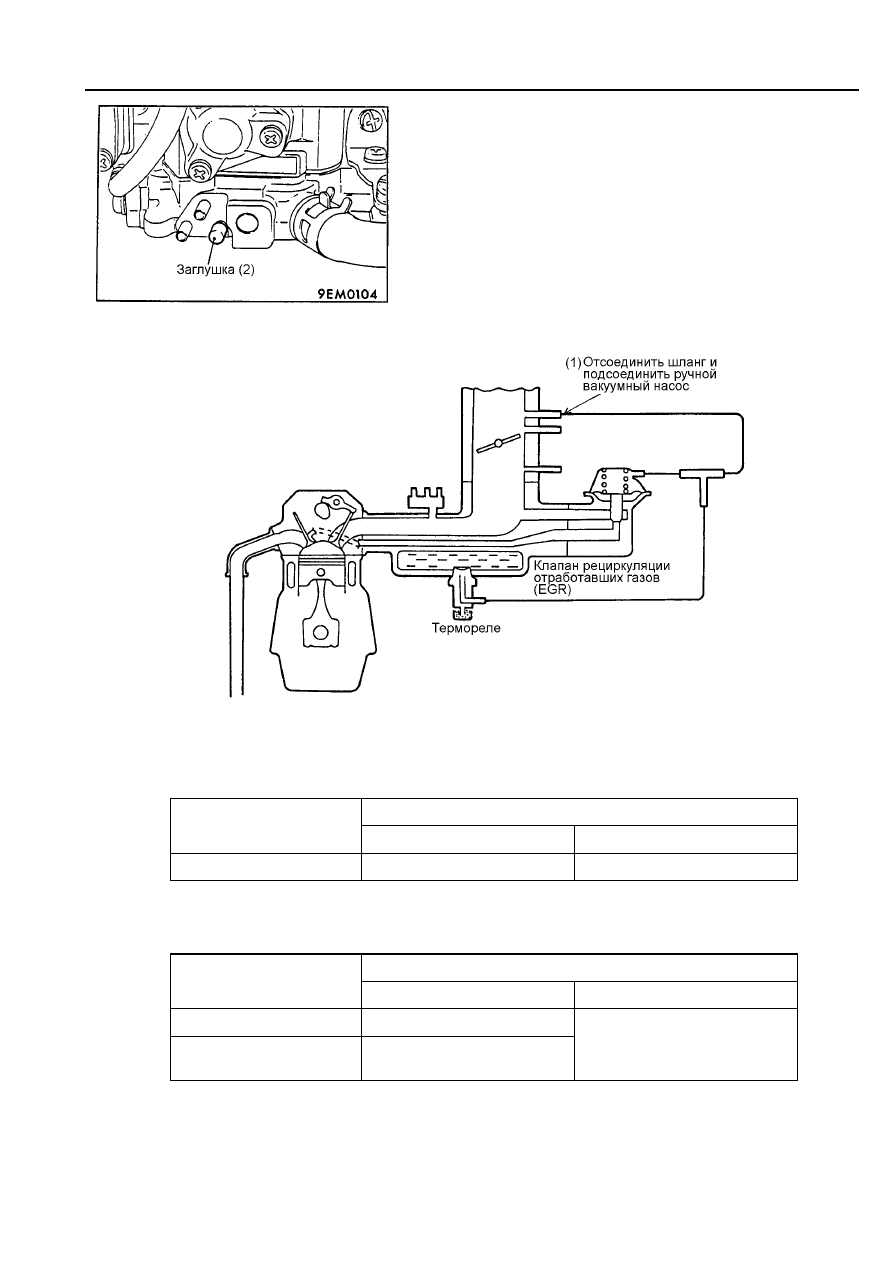

СИСТЕМА РЕЦИРКУЛЯЦИИ ОТРАБО-
ТАВШИХ ГАЗОВ (EGR)

Проверка системы

(1)  Снимите вакуумный шланг (с зеленой полоской) с карбю-

ратора и подсоедините к этому шлангу ручной вакуумный
насос.

(2)  Заглушить штуцер, с которого был снят вакуумный шланг

(рис. 11.108).

(3)  На непрогретом двигателе, работающем на холостых

оборотах, подайте вакуум (разрежение) и оцените реак-
цию двигателя, после этого повторите проверку на про-
гретом двигателе и оцените реакцию двигателя (см. таб-
лицу ниже).



Рис. 11.109

Холодный двигатель (температура охлаждающей жидкости не выше 40

°С)



Нормальное состояние

Ручной вакуумный насос

Двигатель

Разрежение

Разрежение подано

Нет изменений

Разрежение не сохраняется



Прогретый двигатель (температура охлаждающей жидкости не ниже 80

°С)



Нормальное состояние

Ручной вакуумный насос

Двигатель

Разрежение

Разрежение 2,7 кРа

Нет изменений

Разрежение 18,7 кРа

Холостой ход становится
несколько нестабильным

Разрежение сохраняется



 93





ДВИГАТЕЛЬ (РАЗБОРКА, ПРОВЕРКА, СБОРКА)



11.12.

Электрооборудование двигателя



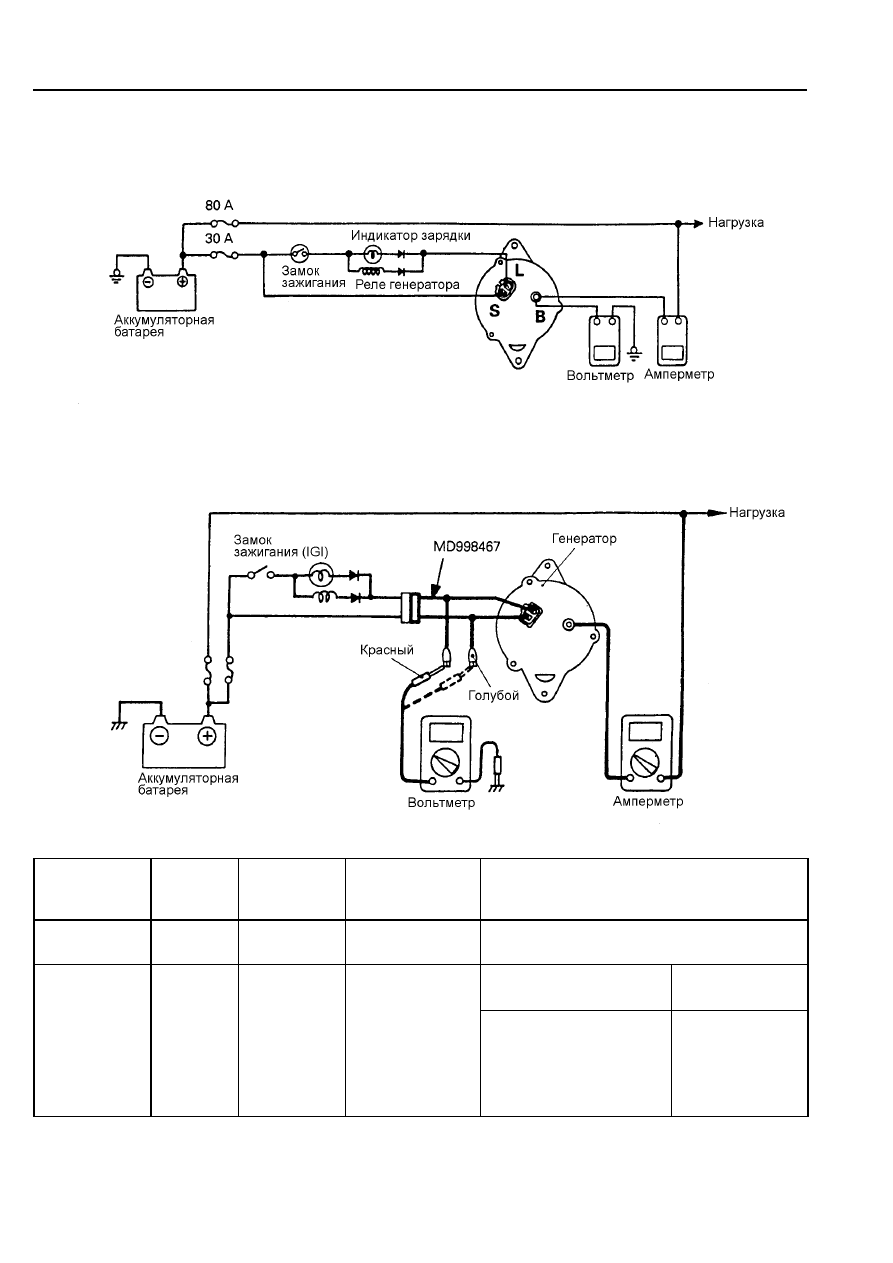

11.12.1. Система зарядки аккумуляторной батареи
ПРОВЕРКА ВЫХОДНОГО ТОКА





Рис. 11.110

ПРОВЕРКА РЕГУЛЯТОРА НАПРЯЖЕНИЯ





Рис. 11.111



Проверка

Электри-
ческая
нагрузка

Обороты
двигателя

Ток

Результат

Выходного
тока

Полная
нагрузка

2500 об/мин

Максимальный
ток

Предел: 70% от номинальной мощности
Ток

Температура окружаю-
щей среды,

°С

Регулируемое
напряжение, В

Регулятора
напряжения

Нагрузки

нет

2500 об/мин

Менее 10А

-20

20

60

80

14,2 - 15,4

13,9 - 14,9

13,4 - 14,6

13,1 - 14,5



 94





ДВИГАТЕЛЬ (РАЗБОРКА, ПРОВЕРКА, СБОРКА)

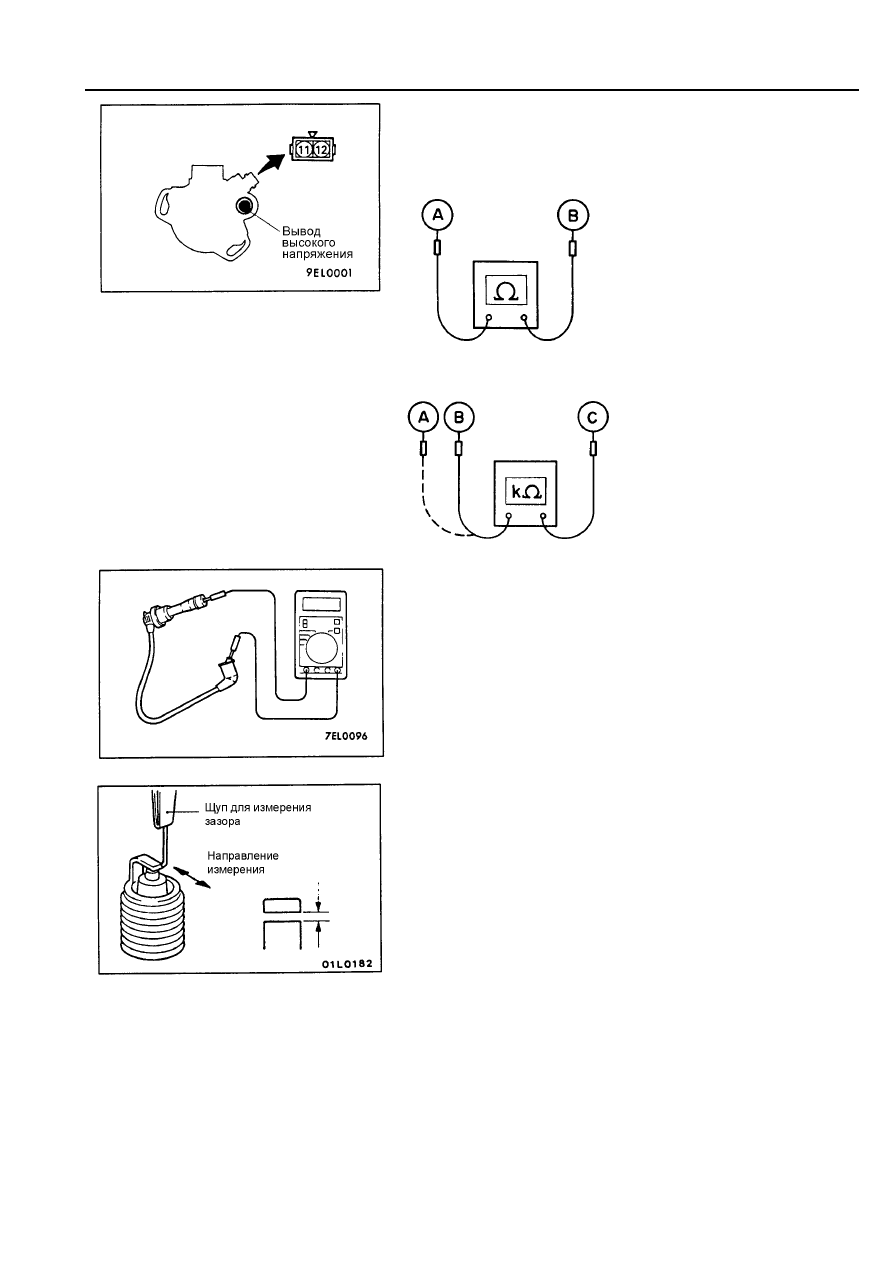

11.12.2. Система зажигания
ПРОВЕРКА КАТУШКИ ЗАЖИГАНИЯ
<4G93>, <4G63>

1.  Измерьте сопротивление первичной обмотки








Номинальная величина со-
противления 0,9 -1,2 Ом

2.  Измерьте сопротивление вторичной обмотки



Рис. 11.112






Номинальная величина  со-
противления 20 - 29 кОм


ПРОВЕРКА СОПРОТИВЛЕНИЯ ВЫСОКОВОЛЬТНЫХ
ПРОВОДОВ

Предельная максимальная величина сопротивления

22 кОм


Номинальная величина сопротивления 16 кОм/м





Рис. 11.113

Рис. 11.114

РЕГУЛИРОВКА ЗАЗОРОВ В СВЕЧАХ ЗАЖИГАНИЯ


Номинальная величина зазора для двигателей:

4G93 с карбюратором и  4G63 с карбюратором



0,7 - 0,8 мм
