Mitsubishi: техническое обслуживание автомобилей - часть 180

СИСТЕМА СНИЖЕНИЯ ТОКСИЧНОСТИ ДВИГАТЕЛЯ

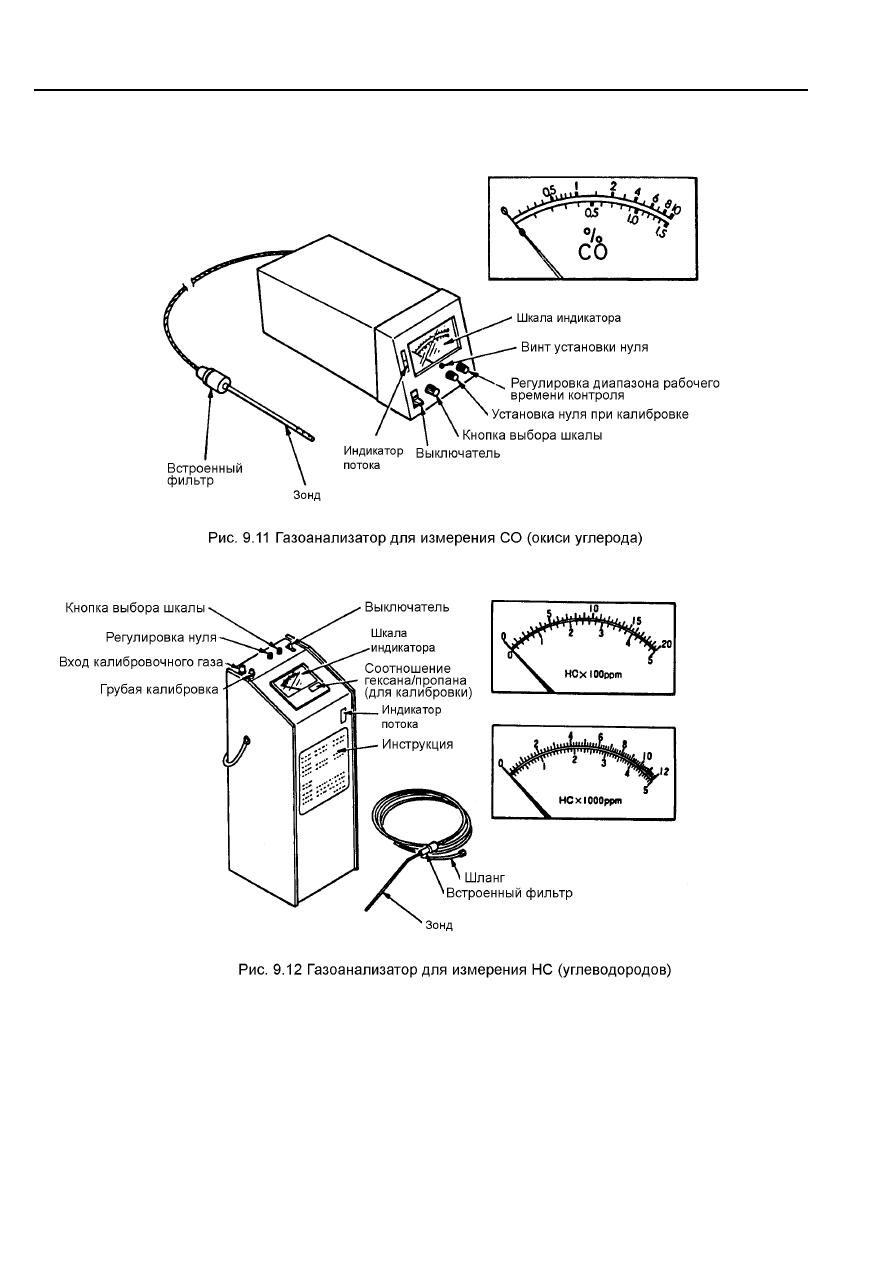

9.6. Приборы для измерения токсичности отработавших газов (содер-
жания окиси углерода СО и углеводородов НС













 48





ГЛАВА 10. ПРОВЕРКА ДВИГАТЕЛЯ НА АВТОМОБИЛЕ



ГЛАВА 10. ПРОВЕРКА ДВИГАТЕЛЯ НА АВТОМОБИЛЕ (КАР-
БЮРАТОРНЫЙ ДВИГАТЕЛЬ МОДЕЛИ 4G9)

10.1 КАЧЕСТВО МОТОРНОГО МАСЛА (ПРОВЕРКА И ЗАМЕНА)

Если количество моторного масла в двигателе или его вязкость не соответствуют норме, то могут возник-
нуть следующие неисправности.


•  Ухудшение приемистости автомобилем

•  Количество масла больше нормы

•  Низкая пусковая частота вращения
•  Низкая компрессия
•  Перегрев двигателя

•  Количество масла недостаточно

•  Посторонние шумы и звуки
•  Серый или голубой дым выхлопа

•  Вязкость масла слишком мала

•  Перегрев двигателя
•  Низкая пусковая частота вращения

•  Вязкость масла слишком высока

•  Плохая топливная экономичность

10.1.1. Проверка

(1)  Проверьте и убедитесь в том, что уровень масла

на маслоизмерительном щупе находится между
метками «max» и «min» (рис. 10.2).

(2)  Убедитесь в том, что масло не загрязнено, не со-

держит включений воды и бензина, и имеет нор-
мальную вязкость.



10.1.2. Замена масла

(1)  Прогрейте двигатель до рабочей температуры.
(2)  Слейте старое масло.
(3)  Залейте новое масло.
(4)  После прогрева двигателя нажмите два-три раза на

педаль управления дроссельной заслонкой, и убеди-
тесь в отсутствии подтекания масла через сливную
пробку (рис. 10.1), при этом контрольная лампа ава-
рийного давления масла должна погаснуть, а стрелка
указателя давления масла перемещаться.



Рис. 10.1





Рис. 10.2





 49





ПРОВЕРКА ДВИГАТЕЛЯ НА АВТОМОБИЛЕ



10.2. Проверка и регулировка угла опере-
жения зажигания

(1)  Перед проверкой автомобиль должен иметь следующие

параметры:

•  Температура охлаждающей жидкости: 80 - 95°С.

•  Все электрические потребители должны быть выключены.

•  В КПП должна быть включена нейтраль (для автоматиче-

ской КПП диапазон «Р»).

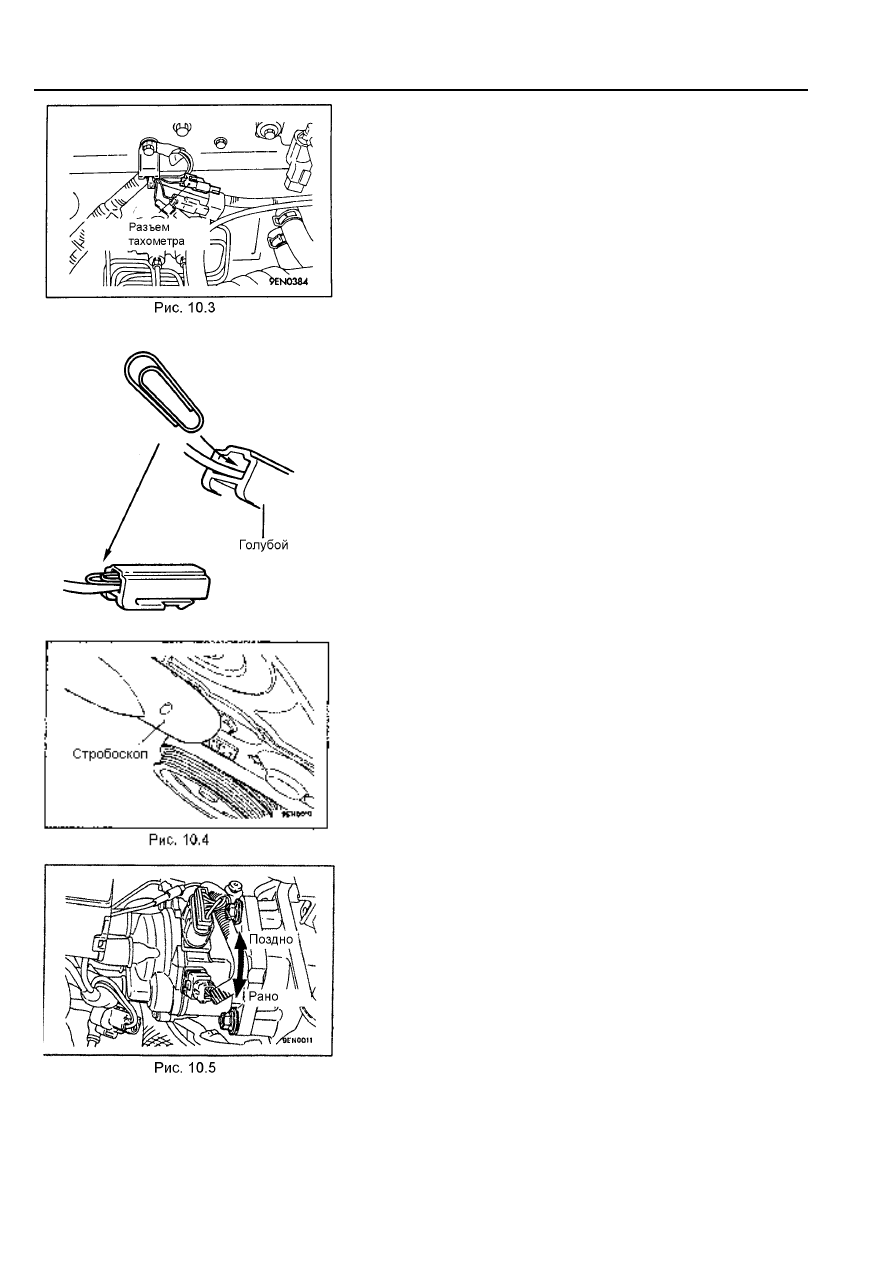

(2)  Вставьте металлическую скрепку для бумаги в разъем та-

хометра двигателя, который имеет один вывод (рис. 1.4).


(3)  Подключите тахометр к скрепке.
(4)  Подcоедините стробоскоп (рис. 10.4).
(5)  Запустите двигатель и определите частоту вращения ко-

ленчатого вала на холостом ходу.
Номинальная частота вращения коленчатого вала на
холостом ходу:


автомобиль с механической КПП: 750

±50 об/мин;



автомобиль с автоматической КПП: 800

±50 об/мин



6)  Проверьте и, если необходимо, отрегулируйте угол опе-

режения зажигания, (рис. 10.5)
Номинальный угол опережения зажигания:
0

±2° до ВМТ











 50





ПРОВЕРКА ДВИГАТЕЛЯ НА АВТОМОБИЛЕ





10.3. Проверка и регулировка оборо-
тов холостого хода и качества топ-
ливовоздушной смеси

* Состояние двигателя должно быть таким же, как и при
проверке угла опережения зажигания.

После проверки зажигания

(1)  Установите газоанализатор для проверки окиси уг-

лерода (СО).

(2)  Обеспечьте частоту вращения коленчатого вала

двигателя 2000 - 3000 об/мин и надавите два-три
раза до упора на педаль управления дроссельной
заслонкой.

(3)  Проверьте обороты холостого хода двигателя и

концентрацию окиси углерода (СО).
Номинальные значения:


холостой ход



 с механической КПП - 750

±50 об/мин;



с автоматической КПП - 800

±50 об/мин;

       концентрация СО для экспортных
       автомобилей - 2,5

±0,5%.





Рис. 10.6

(4)  С помощью винтов (А) и (В) (рис. 10.6) отрегулируй-

те обороты холостого хода и концентрацию СО.





 51
