ПРОВЕРКА ДВИГАТЕЛЯ НА АВТОМОБИЛЕ



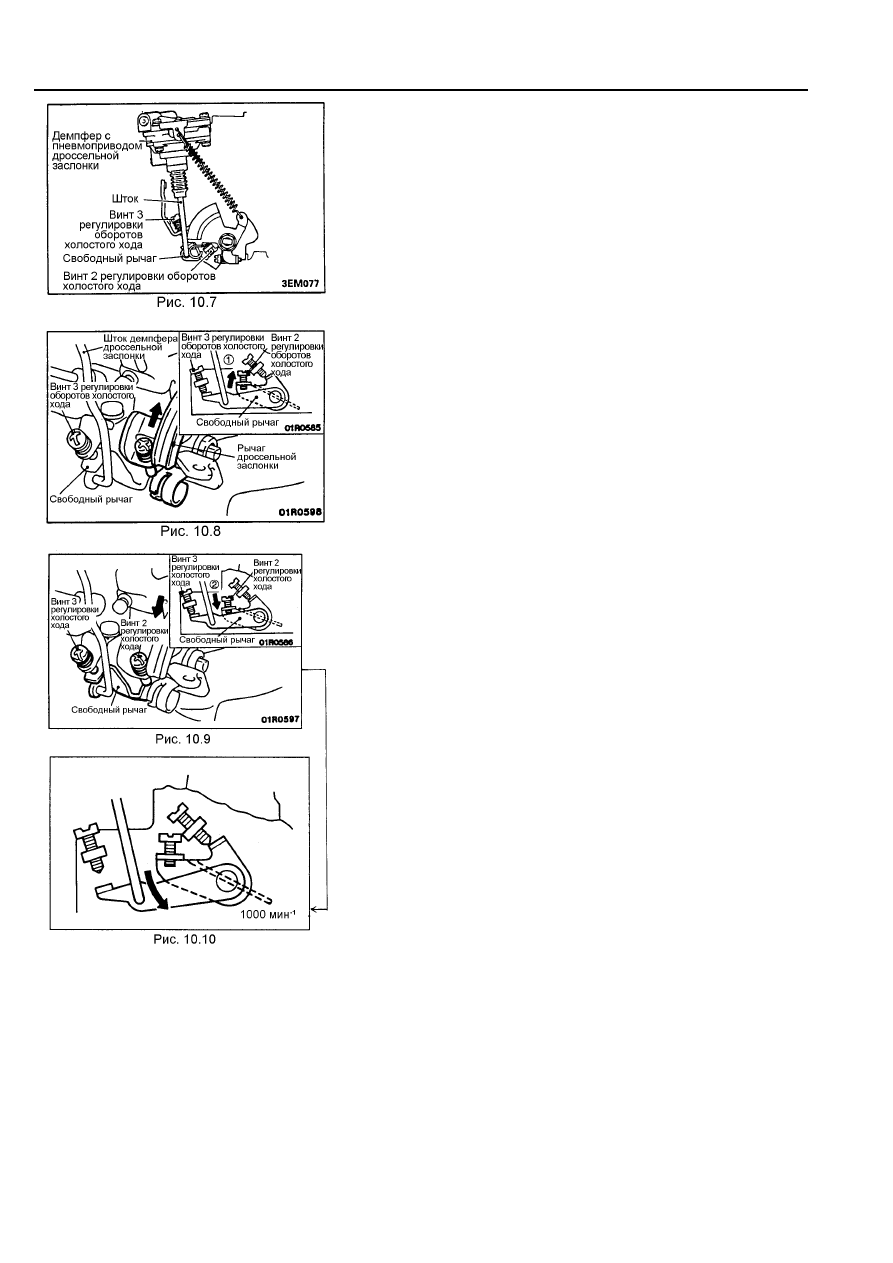

10.4 Проверка и регулировка демпфера
дроссельной заслонки

Примечание <только для автомобилей с автоматической КПП>
Эту регулировку  можно выполнять только после проверки и
регулировки угла опережения зажигания, оборотов холостого
хода и уровня токсичности.


Этап 1: откройте дроссельную заслонку.


Этап 2: плавно закройте дроссельную заслонку.
Определите частоту вращения коленчатого вала двигателя,
при которой срабатывает демпфер дроссельной заслонки.

Номинальная частота: 1500

±200 об/мин.

(регулировка осуществляется с помощью винта 3)


1500 об/мин









Время срабатывания демпфера дроссельной заслонки:
1,5 - 4,5 с.



 52





ПРОВЕРКА ДВИГАТЕЛЯ НА АВТОМОБИЛЕ



10.5. Регулировка положения дроссель-
ной заслонки (при работающем усилите-
ле руля и включенной электрической на-
грузке)

Примечание:
Перед началом регулировки проверьте угол опережения за-
жигания и обороты холостого хода двигателя.

1. Заведите двигатель.
2. Установите тахометр.
3. Поверните выключатель фар в положение «ON».






4.  Откройте дроссельную заслонку так, чтобы обороты  ко-

ленчатого вала двигателя были равны 2000 об/мин, и за-
тем плавно закройте ее.
Номинальная частота вращения коленчатого вала
двигателя: 800

±50 об/мин.

5.  С помощью регулировочного винта отрегулируйте пнев-

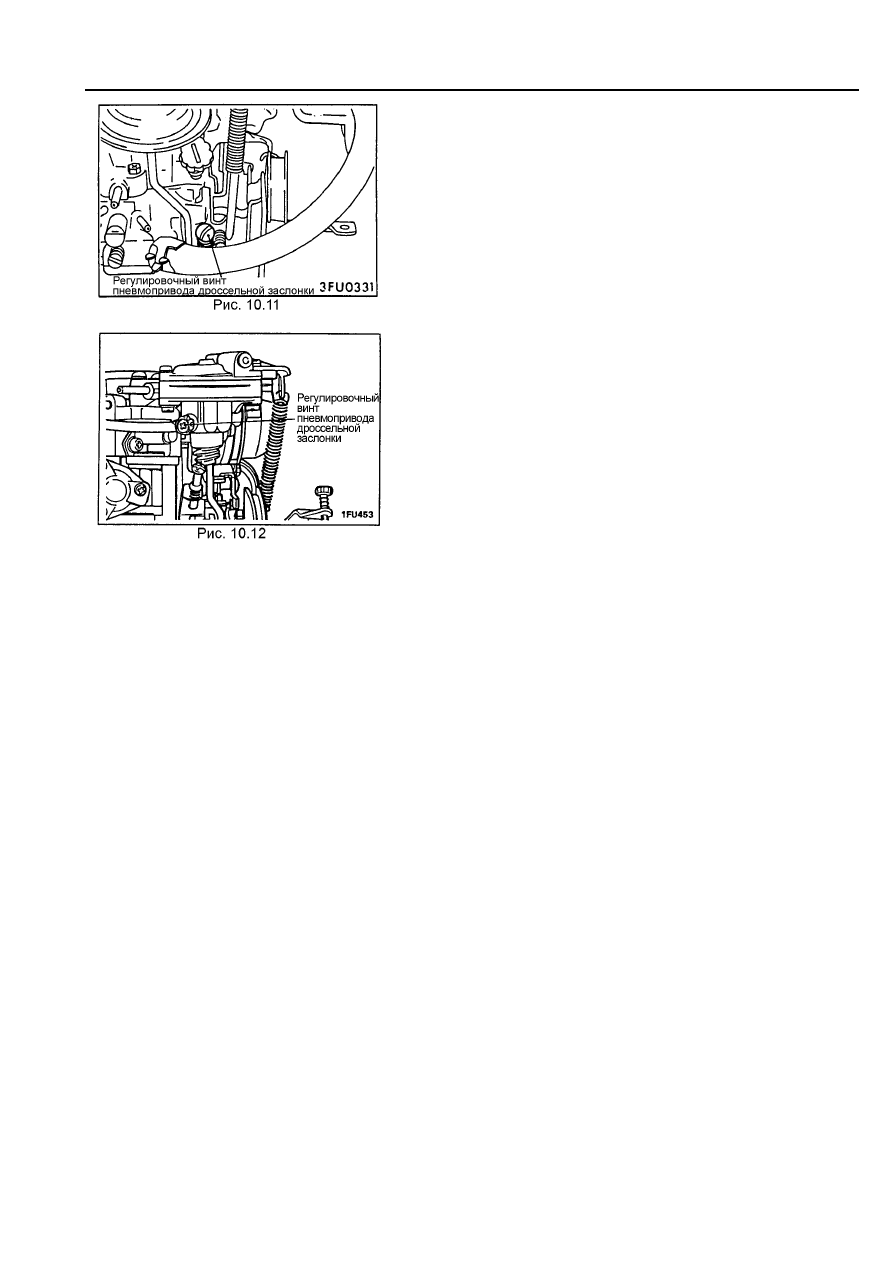

мопривод дроссельной заслонки (рис. 10.11 и 10.12)



 53





ПРОВЕРКА ДВИГАТЕЛЯ НА АВТОМОБИЛЕ



10.6. Регулировка троса управления дрос-
сельной заслонкой

(1)  Выключите кондиционер, лампы и другие потребители

энергии, поскольку эта регулировка должна выполняться
без нагрузки.

(2)  Прогрейте двигатель до рабочей температуры.
(3)  Убедитесь в том, что обороты холостого хода соответст-

вуют номинальному значению.

(4)  Остановите двигатель и снимите воздушный фильтр.
(5)  Проверьте свободный ход внутреннего троса управления

дроссельной заслонкой (акселератора) (рис. 10.13)

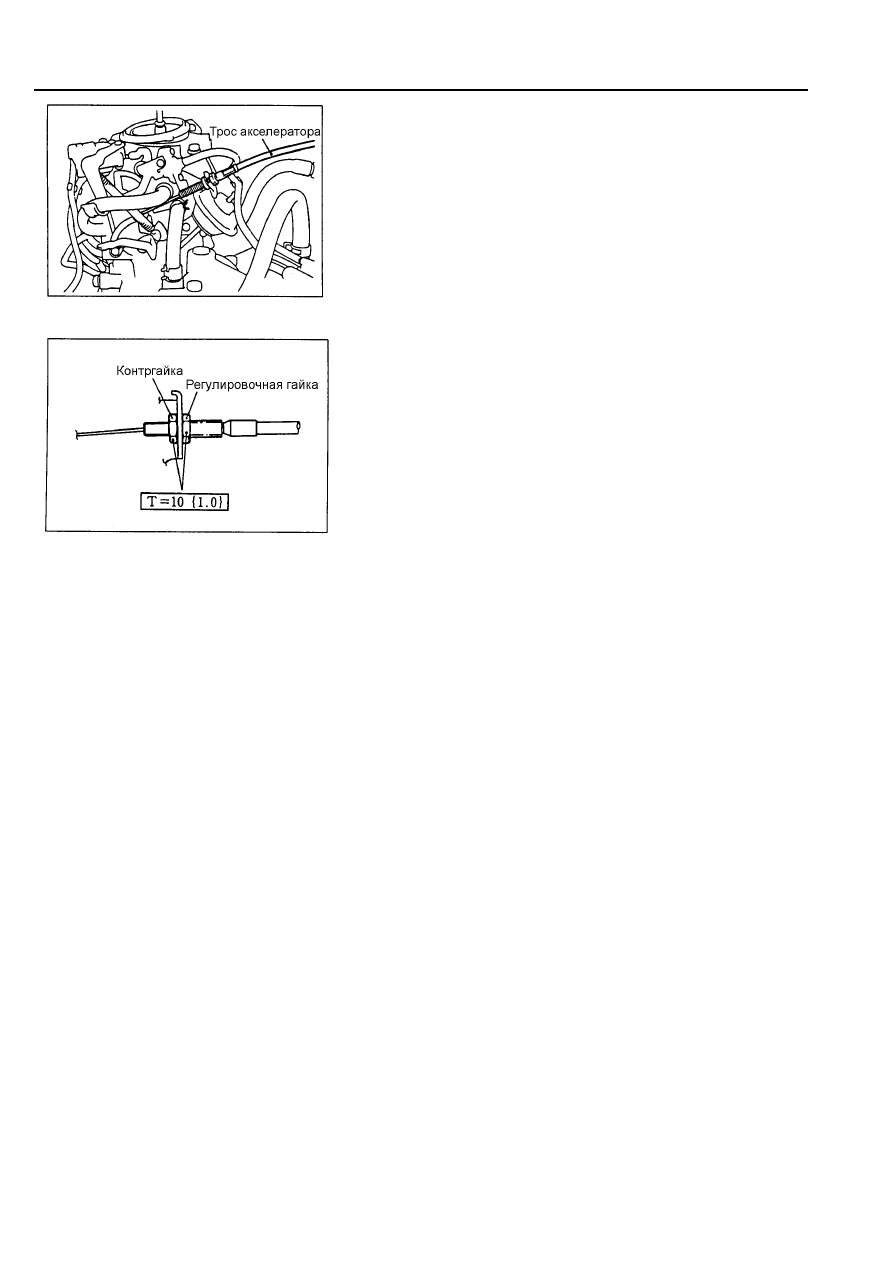

Рис. 10.13



Рис. 10.14

Регулировка троса управления дроссельной заслон-
кой

(1)  Ослабьте регулировочную гайку так, чтобы дроссельная

заслонка находилась в полностью закрытом положении.

(2)  Затяните регулировочную гайку в том положении, когда

трос управления дроссельной заслонкой начинает дви-
гаться, и отрегулируйте свободный ход троса таким обра-
зом, чтобы он соответствовал требуемой величине (рис.
10.14)
Номинальный свободный ход троса управления дрос-
сельной заслонки:


механическая КПП - 1 - 2 мм



автоматическая КПП - 3 - 5 мм



 54





ПРОВЕРКА ДВИГАТЕЛЯ НА АВТОМОБИЛЕ



Рис. 10.15

10.7. Проверка компрессии в цилиндрах

двигателя

1.  Перед началом проверки необходимо проверить уровень

масла в двигателе, работоспособность стартера и акку-
муляторную батарею. Кроме того, необходимо выполнить
следующие требования:

•  Прогрейте двигатель до рабочей температуры 80 - 95°С.

•  Выключите все потребители электрического тока.

•  В механической КПП установите нейтраль, а в автомати-

ческой КПП диапазон «Р».

2.  Отсоедините высоковольтные провода от свечей зажига-

ния.

3.  Выверните все свечи зажигания
4.  Установите компрессиметр в одно из отверстий под уста-

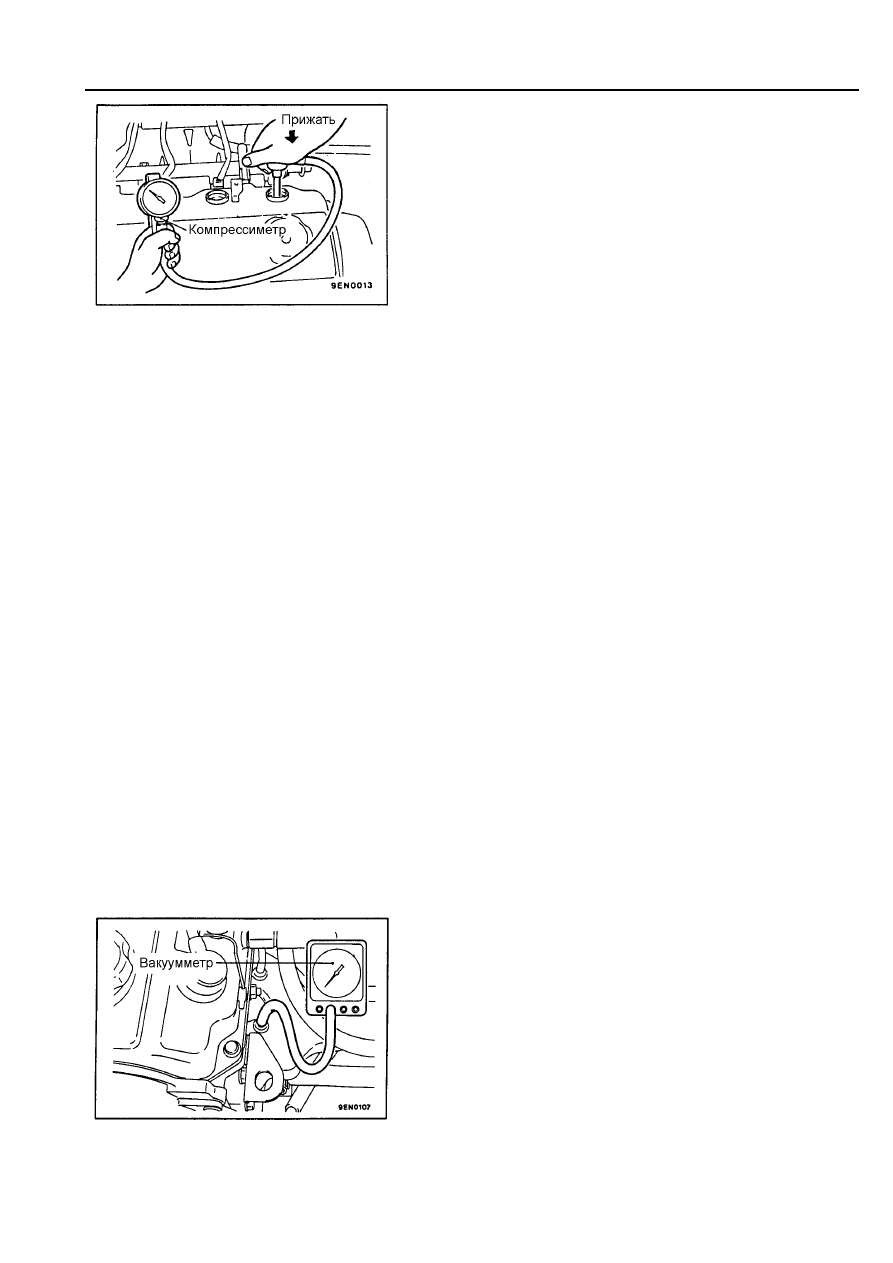

новку свечи (рис. 10.15)
(Плотно удерживайте его рукой)

5.  Полностью откройте дроссельную заслонку, прокрутите

стартером коленчатый вал двигателя и определите ком-
прессию (для каждого цилиндра необходимо выполнить
одинаковое количество рабочих ходов, например - пять).
Номинальное давление в конце сжатия:
при 250 - 400 об/мин - 1400 кПа.
Минимально допустимая величина давления:
при 250 - 400 об/мин - 1060 кПа

6.  Проведите проверку для остальных цилиндров.


Разница в показаниях между цилиндрами не должно быть
больше 100 кПа.

Рис. 10.16

10.8. Проверка разрежения во впускном
коллекторе

(1)  Заведите двигатель, и прогрейте его до рабочей темпера-

туры 80 - 95

°С.

(2)  Установите вакумметр так, как показано на рис. 10.16.

Номинальное значение разряжения при оборотах хо-
лостого хода: примерно 71 кПа.
