ЭЛЕКТРООБОРУДОВАНИЕ АВТОМОБИЛЯ

3-7-4 Антиблокировочная тормозная система (4WD)

ABS, объединённая с системой 4WD, обеспечивает автомобилю существенно лучшие как тормозные, так и
динамические  качества.  Это  означает,  что  высокие  ездовые  качества    достигаются  при  всех  дорожных
условиях,  как  на  сухом,  так  и  на  скользком  дорожном  покрытии. ABS в  версии 4WD представляет  собой
двухканальную  систему  с  четырьмя  датчиками  вращения  колёс,  подобную  обычной  системе  и
отличающуюся от неё в следующих аспектах:

•  Роторы датчиков вращения задних колёс запрессованы на полуосях.

•  В датчиках вращения колёс не требуется регулировка зазора между датчиком и ротором.

•  Используется полупроводниковый датчик ускорения.

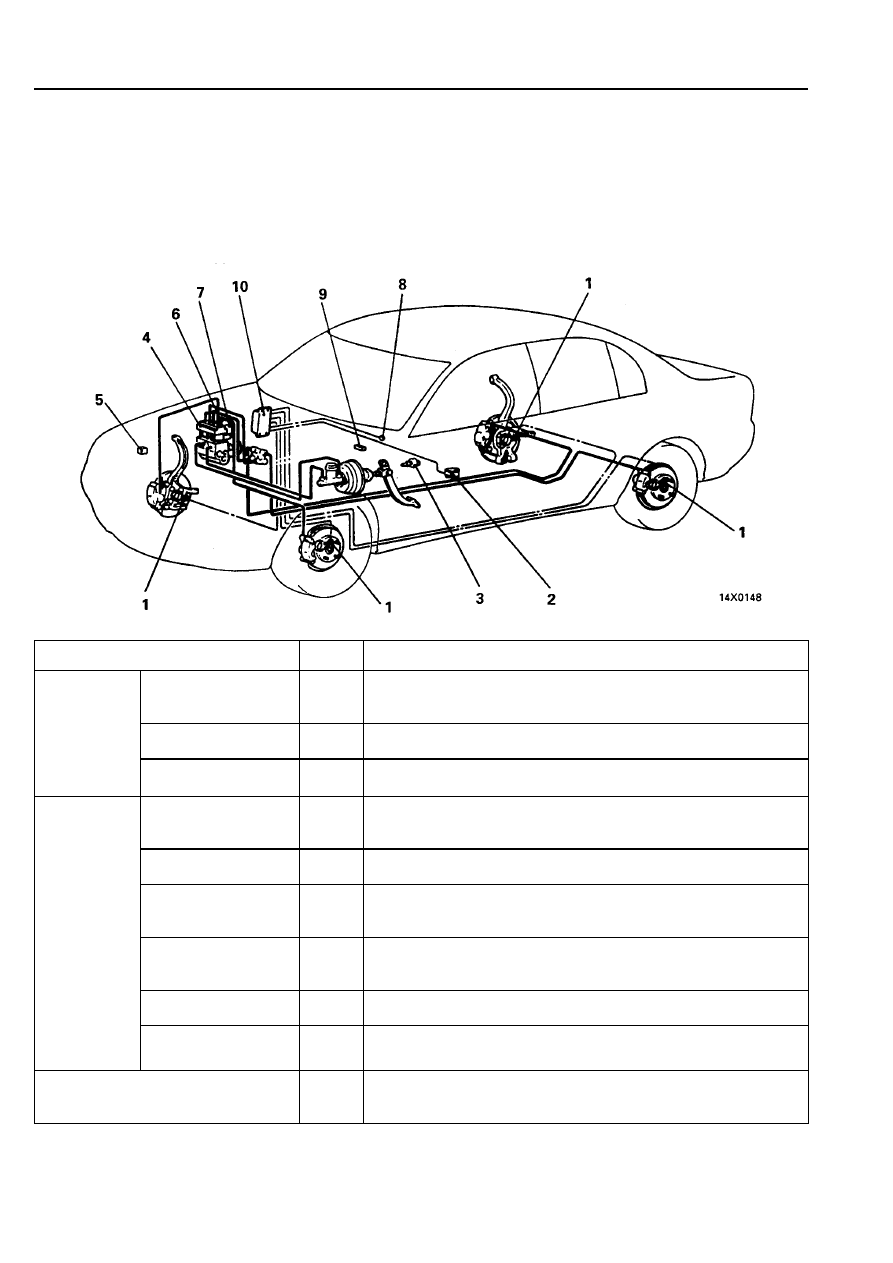

Наименование компонента

Номер  Функция

Датчик

скорости

вращения колеса

1

Передаёт от каждого колеса в блок управления ABS  сигнал
переменного  тока  с  частотой,  пропорциональной  частоте
вращения колеса.

Датчик ускорения 2

Передаёт  блоку  управления ABS дискретный  (да/нет)
сигнал, определяемый величиной ускорения.

Датчики


Выключатель  стоп-
сигнала

3

Передаёт

блоку

управления ABS сигнал,

свидетельствующий о том, нажата или нет педаль тормоза.

Гидравлический
блок (HU)


4

Управляет  давлением  тормозной  жидкости  для  каждого
колеса в соответствии с сигналом от блока управления ABS.

Силовое

реле

системы ABS

5

Обеспечивает питание блока управления ABS


Реле
электродвигателя

6

По команде блока управления ABS замыкает контакты реле,
обеспечивая

подачу

питания

на

электродвигатель

гидравлического блока.

Реле клапанов


7

Включается  по  команде  блока  управления ABS и  подаёт
питание  на  электромагнитный  клапан  в  гидравлическом
блоке.

Сигнальная  лампа
ABS

8

Находится  в  комбинации  приборов  и  загорается  при
появлении неисправности в системе ABS.

Исполни-
тельные
устройства

Диагностический
разъём

9

Для передачи диагностических кодов

Электронный блок управления 10 Управляет  исполнительными  устройствами,  такими,  как

гидравлический  блок,  в  соответствии  с  сигналами  от
отдельных датчиков.

Рис.3-61Т

 91





ЭЛЕКТРООБОРУДОВАНИЕ АВТОМОБИЛЯ

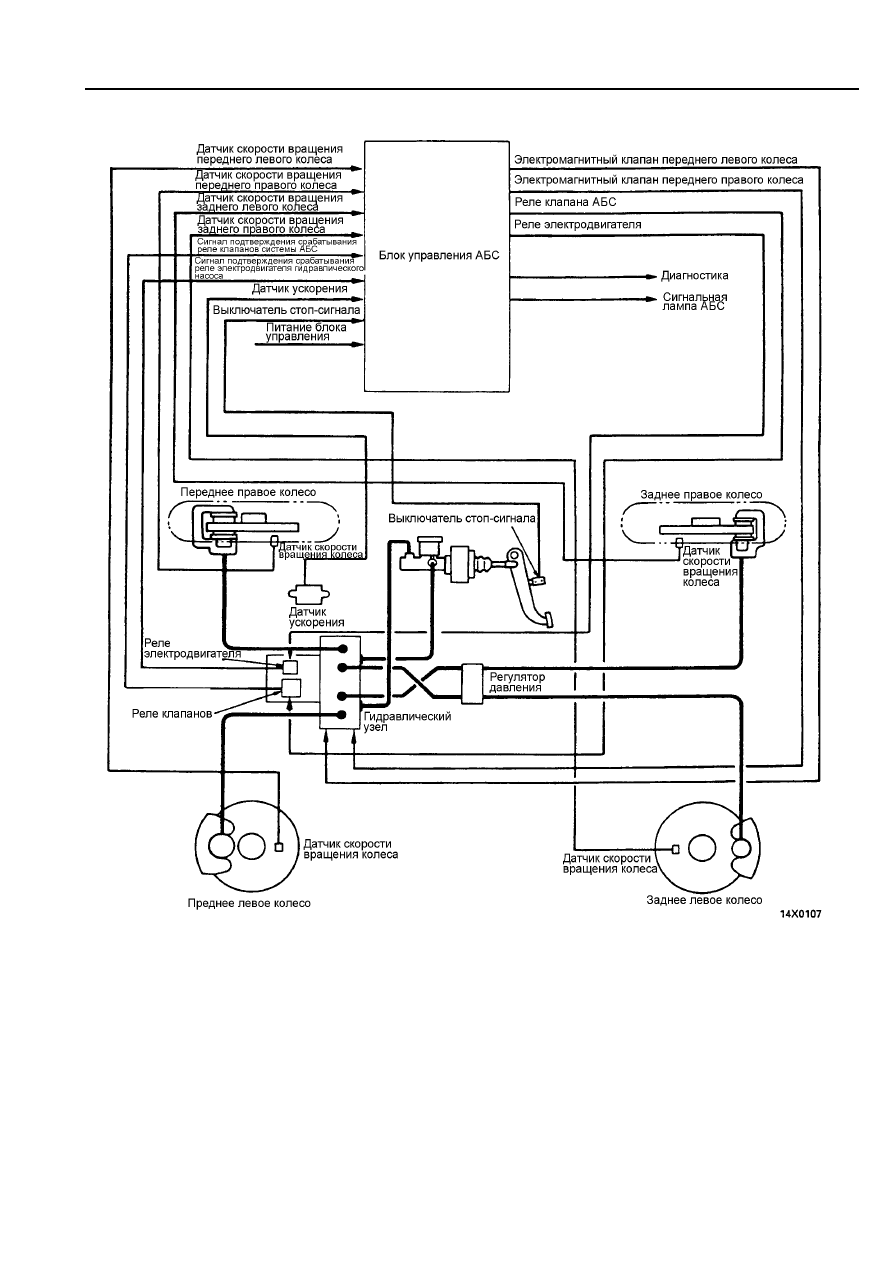

СХЕМА СИСТЕМЫ ABS



Рис.3-62Т

 92





ЭЛЕКТРООБОРУДОВАНИЕ АВТОМОБИЛЯ

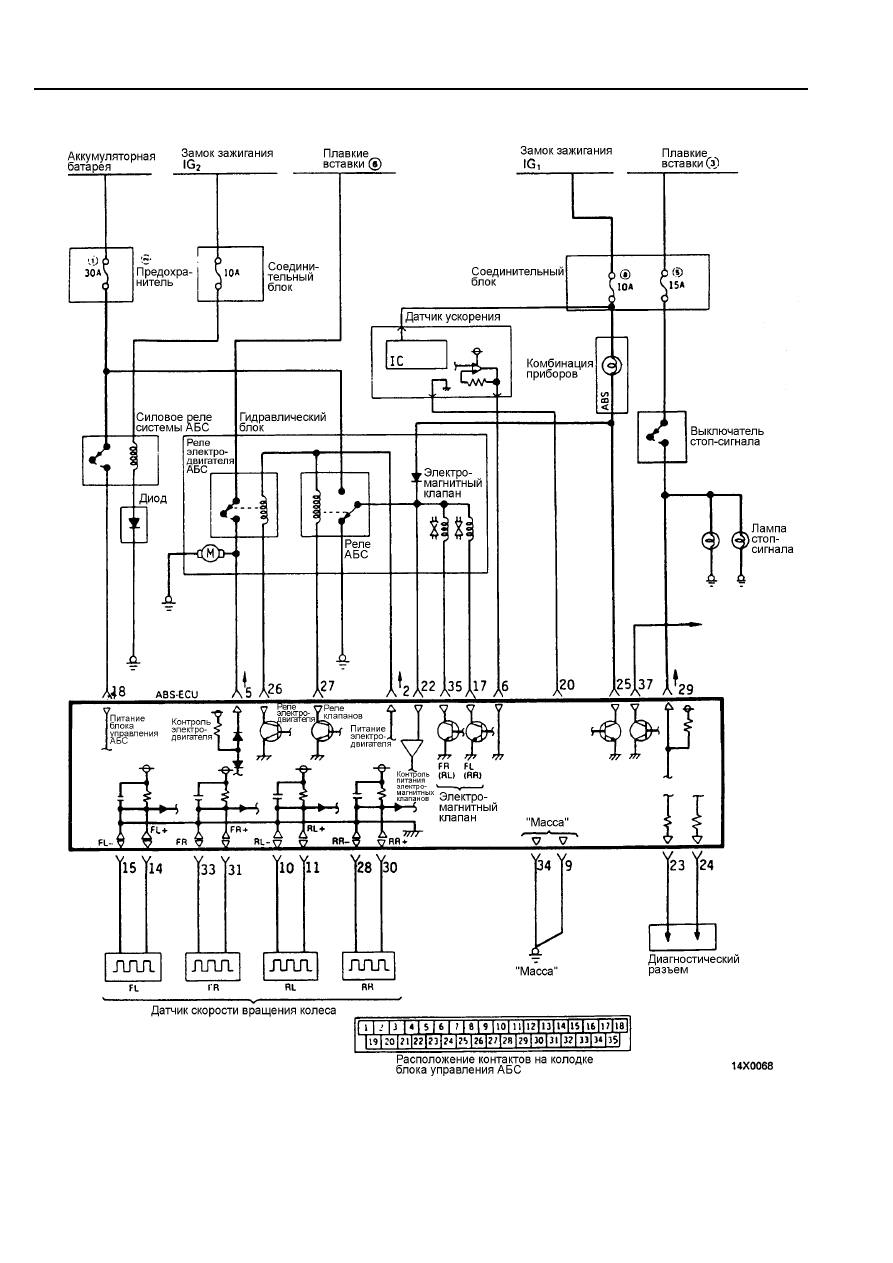

ЭЛЕКТРИЧЕСКАЯ СХЕМА ABS





Рис.3-63Т

 93





ЭЛЕКТРООБОРУДОВАНИЕ АВТОМОБИЛЯ

3-7-5 Адаптивная система управления тяговым усилием на ведущих колесах (Fuzzy TCL)

В  дополнение  к  функциям  управления  скольжением  и  сохранением  курсовой  устойчивости,  которые
успешно  используются  на  автомобиле  "Сигма",  система TCL установленная  на  автомобили,
оборудованные  автоматической  трансмиссией,  обеспечивает  дополнительную  адаптивную  функцию
управления,  которая  помогает  достигнуть  ещё  лучшей  управляемости  и  безопасности  на  дороге
переменного профиля или на извилистой дороге.
Кроме  того,  функции  управления  скольжением  и  сохранением  курсовой  устойчивости  улучшены  для
достижения лучшей управляемости и стабилизации движении в поворотах на дороге с уклоном.

Особенности адаптивного управления функцией переключения передач

•  Уменьшает  число  необходимых  нажатий  на  педаль  акселератора  при  движении  на  подъём  путём

автоматического  переключения  на  пониженную  передачу,  компенсирующего  недостаток  тягового
усилия.

•  Производит переключение с третьей на вторую передачу при выявлении недостаточной интенсивности

замедления,  тем  самым  всегда  поддерживая  требуемый  уровень  интенсивности  торможения
двигателем.

•  Предотвращает  переключение  на  повышенную  передачу,  которое  может  произойти  при  отпускании

педали акселератора при движении в повороте на подъёме. Обеспечивает лучшее решение проблемы
выбора  передачи  и  снижения  ускорения,  которые  могут  возникнуть  при  нажатии  на  педаль
акселератора на выходе из поворота.

•  Производит  более  раннее  переключение  на  пониженную  передачу  на  извилистом  спуске,  чем  на

ровной  дороге  для  обеспечения  более  интенсивного  торможения  двигателем,  уменьшая  число
нажатий на педаль



тормоза при движении в повороте.

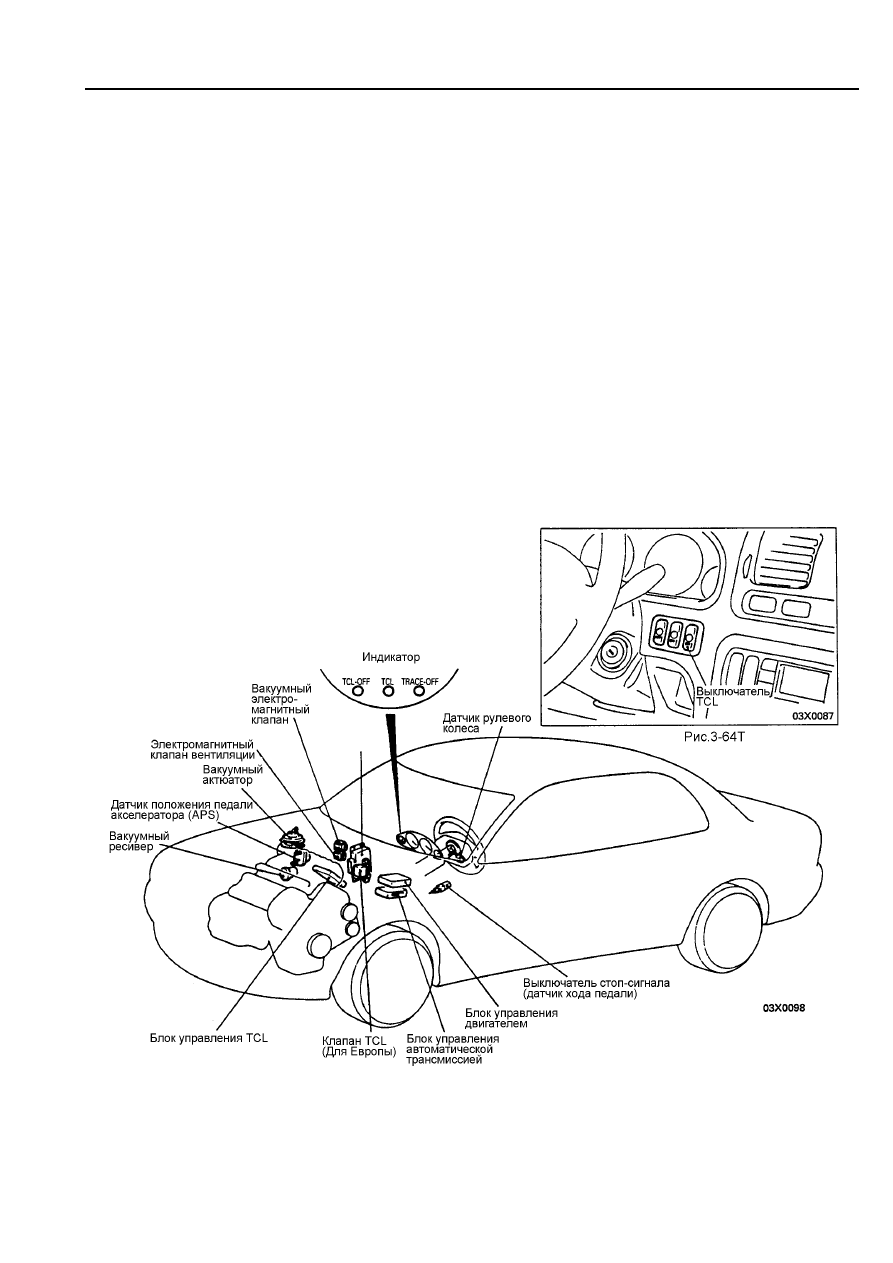

Схема расположения элементов



Рис.3-65Т
