ЭЛЕКТРООБОРУДОВАНИЕ АВТОМОБИЛЯ

ABS

Компонент


Номер

Функция

Датчик

скорости

вращения колеса

Передает  в  блок  управления ABS сигнал  переменного
тока  с  частотой,  пропорциональной  частоте  вращения
каждого колеса

Контакт L генератора

Передает

в

блок

управления ABS сигнал,

свидетельствующий о том, работает или нет  двигатель

Датчики


Датчик

хода

педали

тормоза  (со  встроенным
выключателем

стоп-

сигнала  и  выключателем
сброса  режима  "круиз-
контроль")


Передает

в

блок

управления ABS сигнал,

свидетельствующий  о  том,  нажата  или  нет  педаль
тормоза
Ход  педали  тормоза  преобразуется  в  электрический
сигнал, который передаётся в блок управления ABS.
Передаёт  сигнал  для  сброса  режима  поддержания
заданной  скорости  движения  автомобиля  системы
"круиз-контроль".

Датчик
двигателя

Информирует  блок  управления ABS, работает  ли
электродвигатель в гидравлическом узле.

Электромаг-
нитный
клапан
(впускной,
выпускной)

Управляет давлением тормозной жидкости в тормозном
цилиндре  всех  колёс  в  соответствии  с  сигналом  от
блока

управления ABS. Используются

четыре

комплекта  электромагнитных  клапанов,  каждый  из
комплектов  включает  впускные  и  выпускные  клапаны
(всего 8 электромагнитных клапанов).

Гидрав-
лический
блок (HU)

Узел
электродви-
гателя и
насоса

Создаёт  высокое  давление  тормозной  жидкости,
необходимое  для  управления  в  соответствии  с
сигналами от блока управления ABS.

Клапан
системы TCL

Перекрывает  канал  между  главным  тормозным
цилиндром  и  гидравлическим  узлом  в  соответствии  с
сигналом  блока  управления ABS. Используются  два
клапана  системы TCL, каждый  из  которых  связан  с
соответствующим контуром.

Исполни-
тельные
устройства

Клапан
TCL

Разгрузочный
клапан

Поддерживает  постоянным  давление  жидкости  в
управляющем контуре.

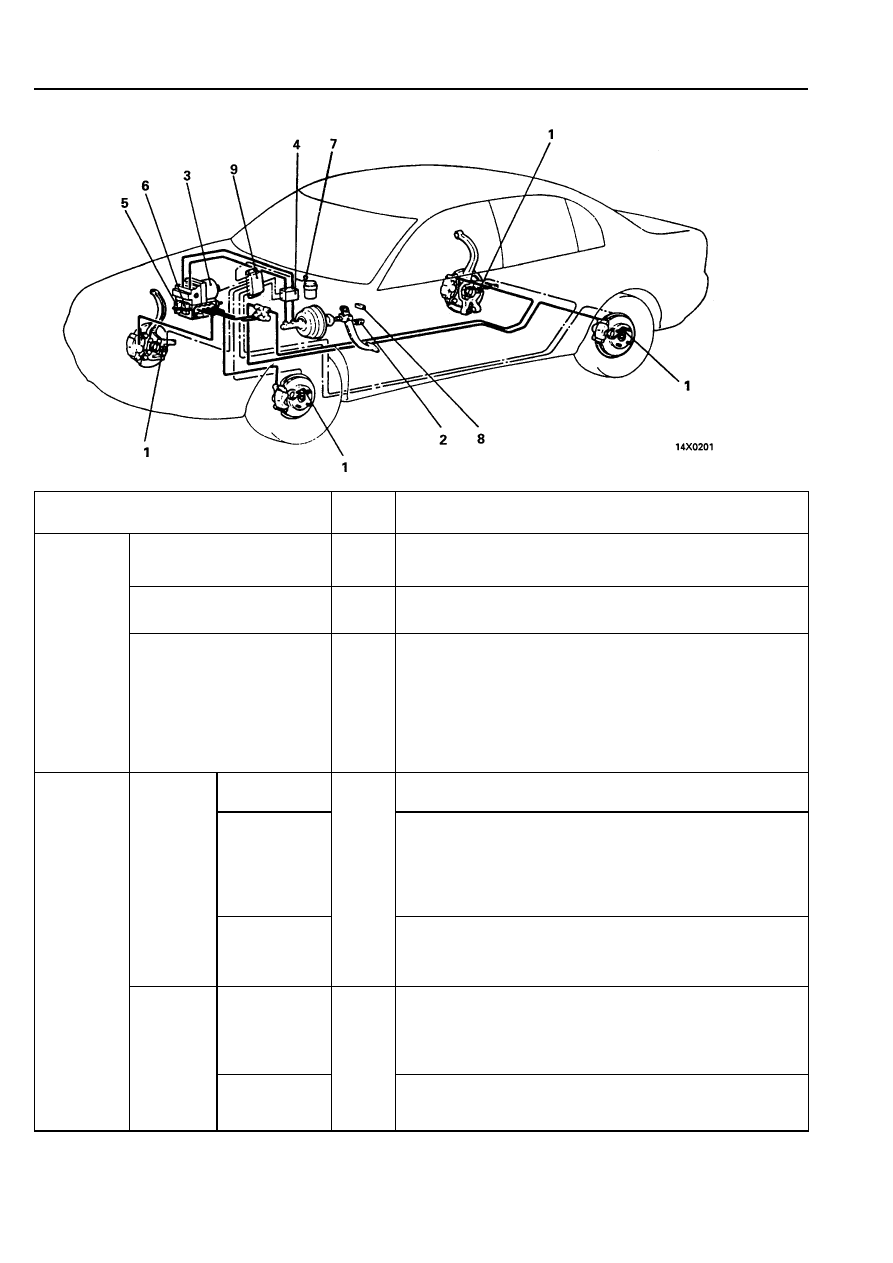

Рис.3-57Т

 87





ЭЛЕКТРООБОРУДОВАНИЕ АВТОМОБИЛЯ

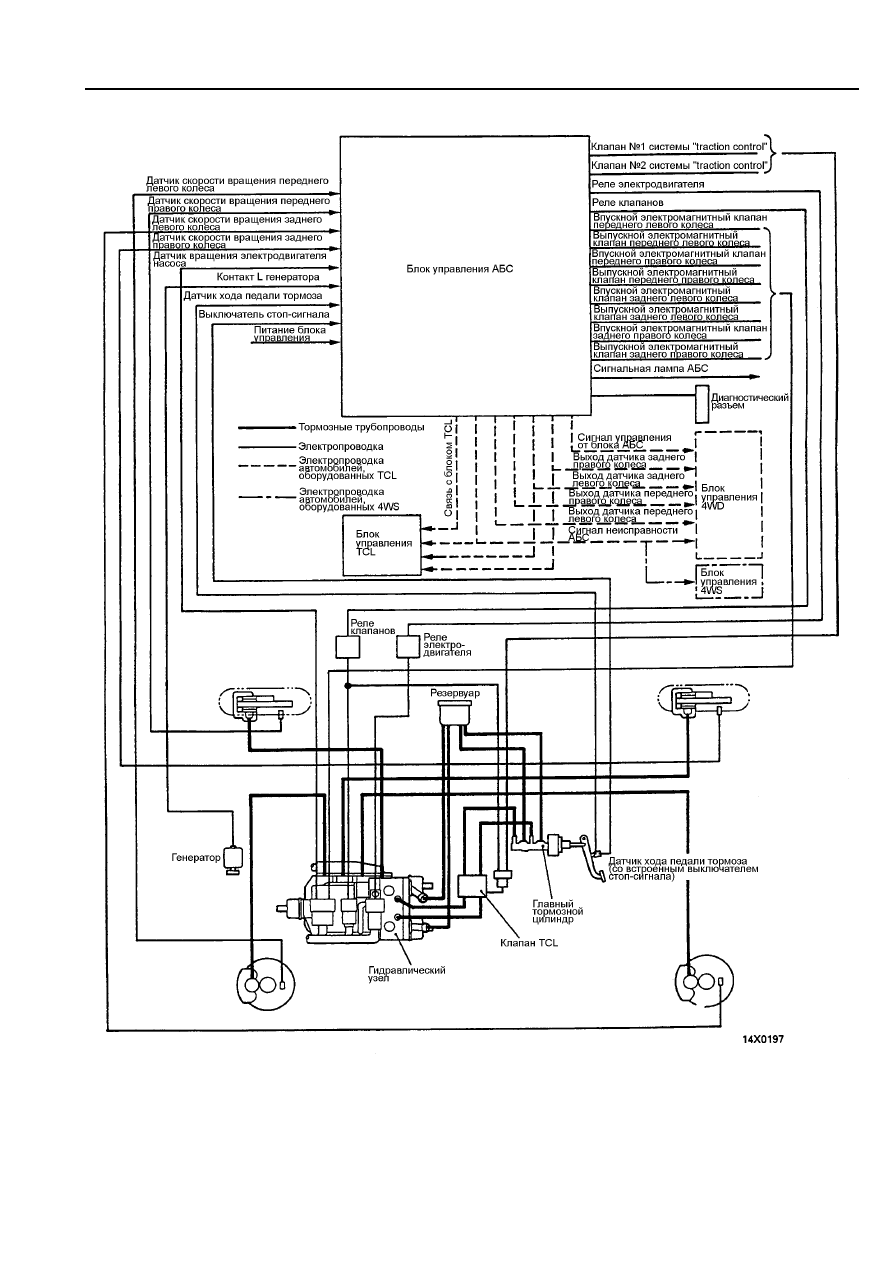

СХЕМА СИСТЕМЫ ABS

Рис.3-58Т

 88





ЭЛЕКТРООБОРУДОВАНИЕ АВТОМОБИЛЯ

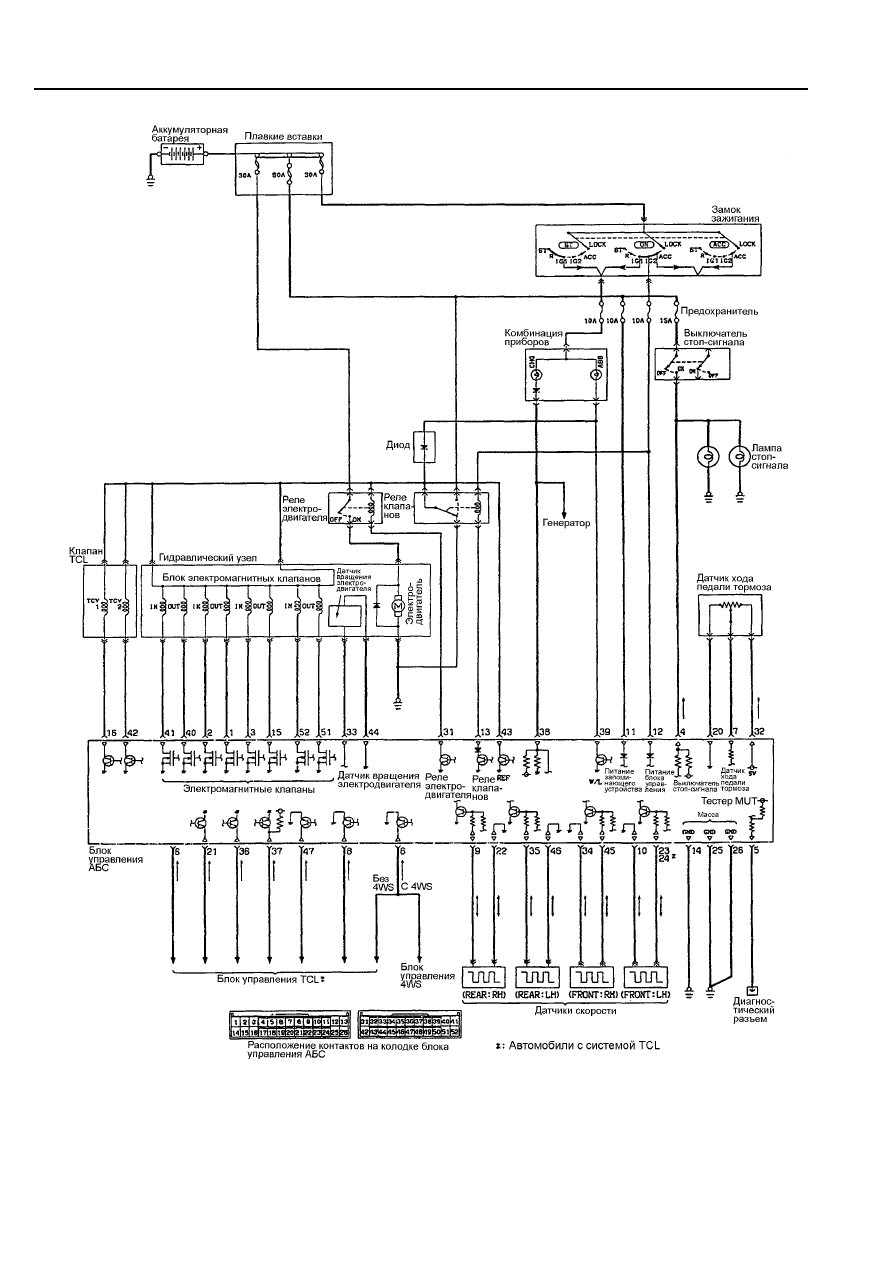

ЭЛЕКТРИЧЕСКАЯ СХЕМА СИСТЕМЫ ABS



Рис.3-59Т

 89





ЭЛЕКТРООБОРУДОВАНИЕ АВТОМОБИЛЯ

ЭЛЕКТРОННЫЙ БЛОК УПРАВЛЕНИЯ

•  Электронный блок управления ABS определяет характер вращения колеса по сигналу датчика частоты

вращения и регистрирует его скорость вращения.  На основе заданного алгоритма оценивает величину
его проскальзывания  и выдает сигнал на перемещение электромагнитных клапанов гидравлического
узла, предотвращая таким образом блокирование колеса.

•  Блок управления ABS обладает функцией диагностики и запоминающим устройством. Если системой

диагностики  выявлена  неисправность,  активизируется  функция  запоминания  неисправностей  и
светится сигнальная лампа ABS.

•  На  автомобилях,  оборудованных  системой TCL, из  блока  управления ABS передаётся  выходная

информация от датчиков скорости вращения задних колёс и состоянии ABS.

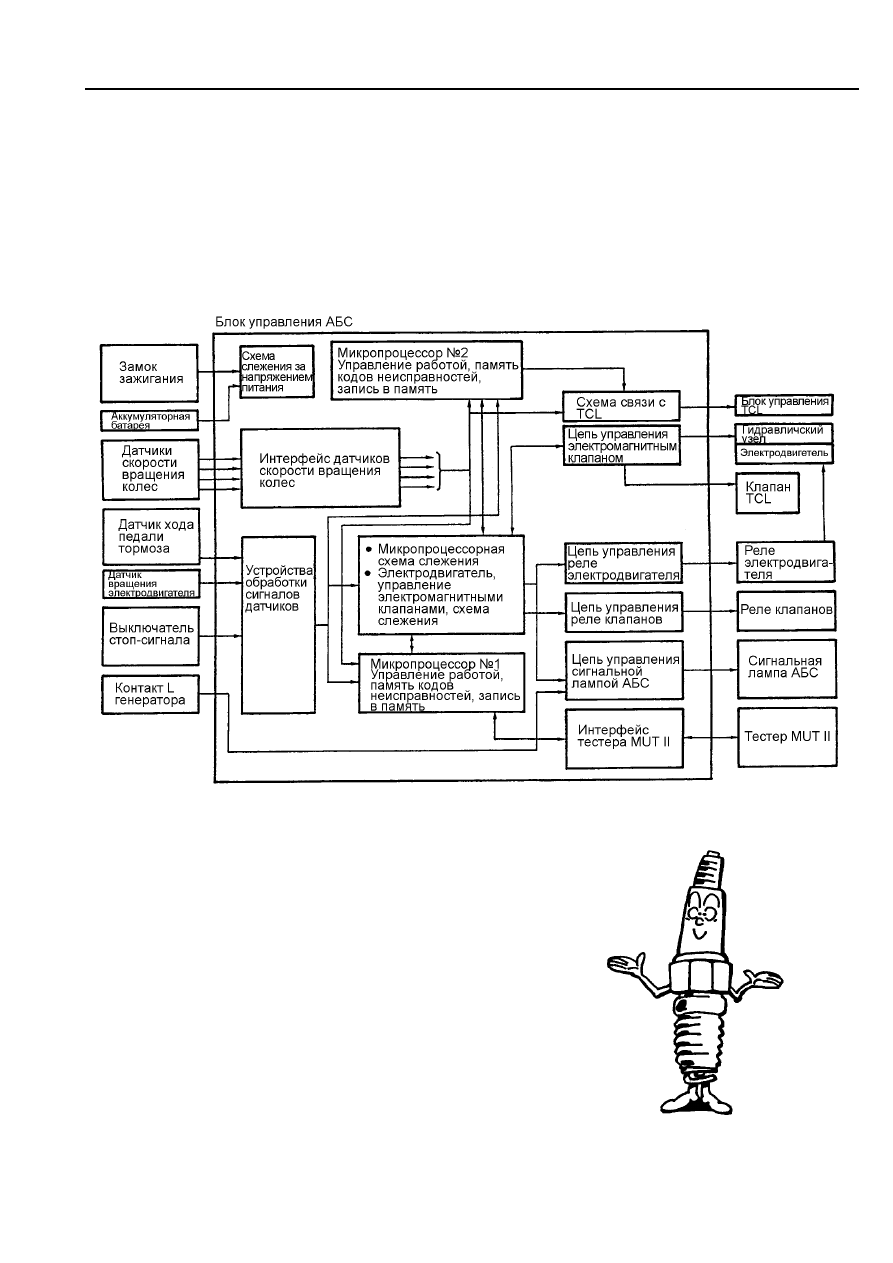

БЛОК-СХЕМА

Рис.3-60Т





 90
