ЭЛЕКТРООБОРУДОВАНИЕ АВТОМОБИЛЯ

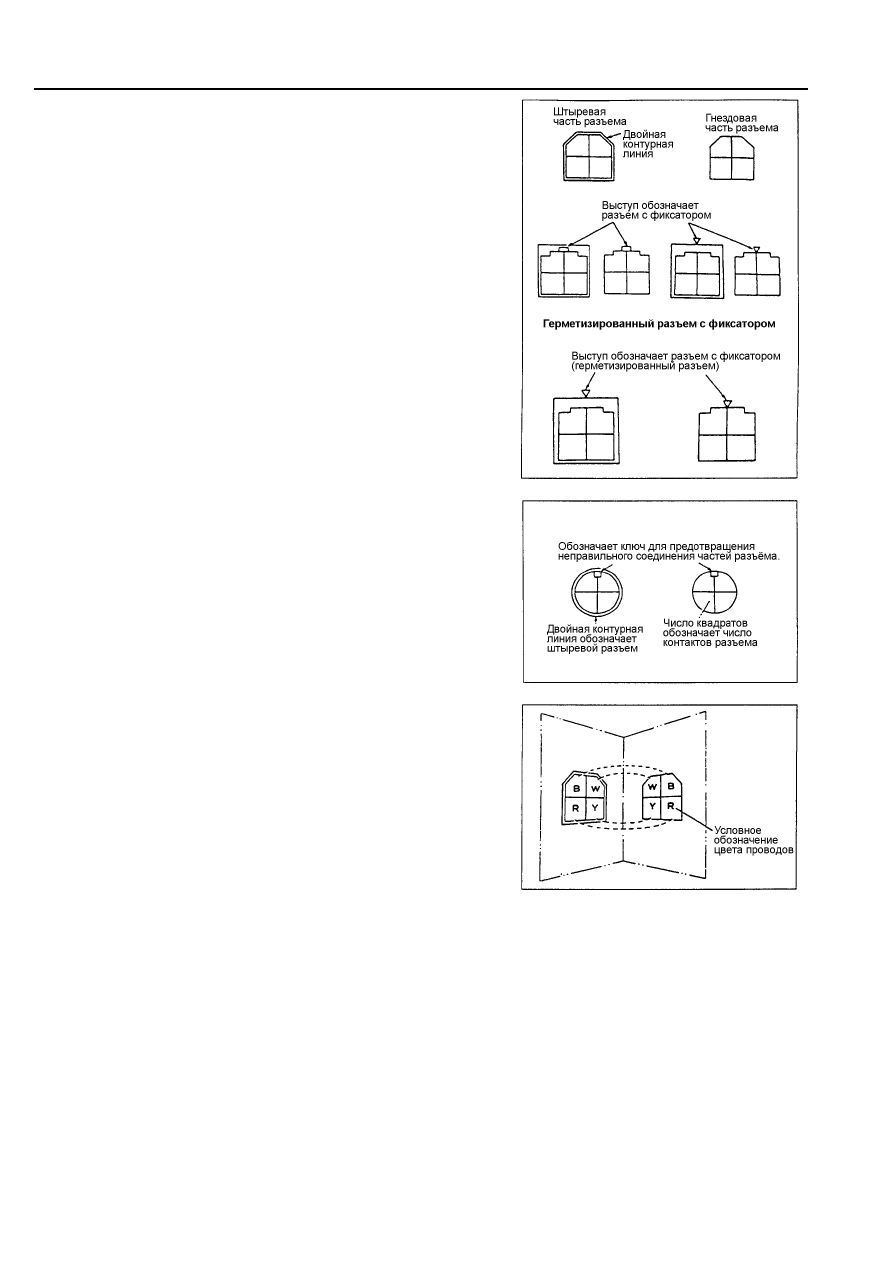

•  Обозначения контактов (штыри, гнёзда)


Двойная  контурная  линия  на  изображении  обозначает
штыревой разъём, а одинарная линия - гнездовой разъём.

•  Обозначения фиксатора


В случае разъёма с плоскими контактами его символическое
изображение с выступом обозначает наличие фиксатора.
Внимание:

•

Разъёмы  с  круглыми  контактами,  малыми  плоскими
контактами  и  герметизированные  разъёмы  имеют
фиксатор

и,

следовательно,

обозначаются

без

вышеуказанного символа.

•

У  разъёма  с  направляющим  стержнем  он  выполнен
совместно с корпусом, благодаря чему  обеспечивается
гарантированная  фиксация  контактов  и  повышенная
надёжность соединения.



•  Обозначения герметизированного разъёма


Круглые

герметизированные

разъёмы

(с

круглыми

контактами,  водозащищённые)  используются  в  цепях
электродвигателя  вентилятора  радиатора,  цепях  блока
управления, и т.д., обозначаются подобным образом.



•  Идентификация контактов разъёма


Если посмотреть на пару разъёмов (штыревой и гнездовой)
с их лицевых сторон (поверхности стыковки), то обозначения
цветов  проводов  в  гнёздах  разъёмов,  как  показано  на
рисунке,  располагаются симметрично (по отношению друг к
другу  относительно  вертикальной  оси).  Однако,  при
соединении  разъёмов,  они  сближаются,  как  страницы
закрываемой  книги,  так,  что  стыкуются  контакты  с
одинаковыми символами в одно целое.



Внимание:



В некоторых случаях цвета проводов штыревой и гнездовой
частей разъёма различаются.



Рис.3-43Т

Рис.3-44Т

Рис.3-45Т

 79





ЭЛЕКТРООБОРУДОВАНИЕ АВТОМОБИЛЯ

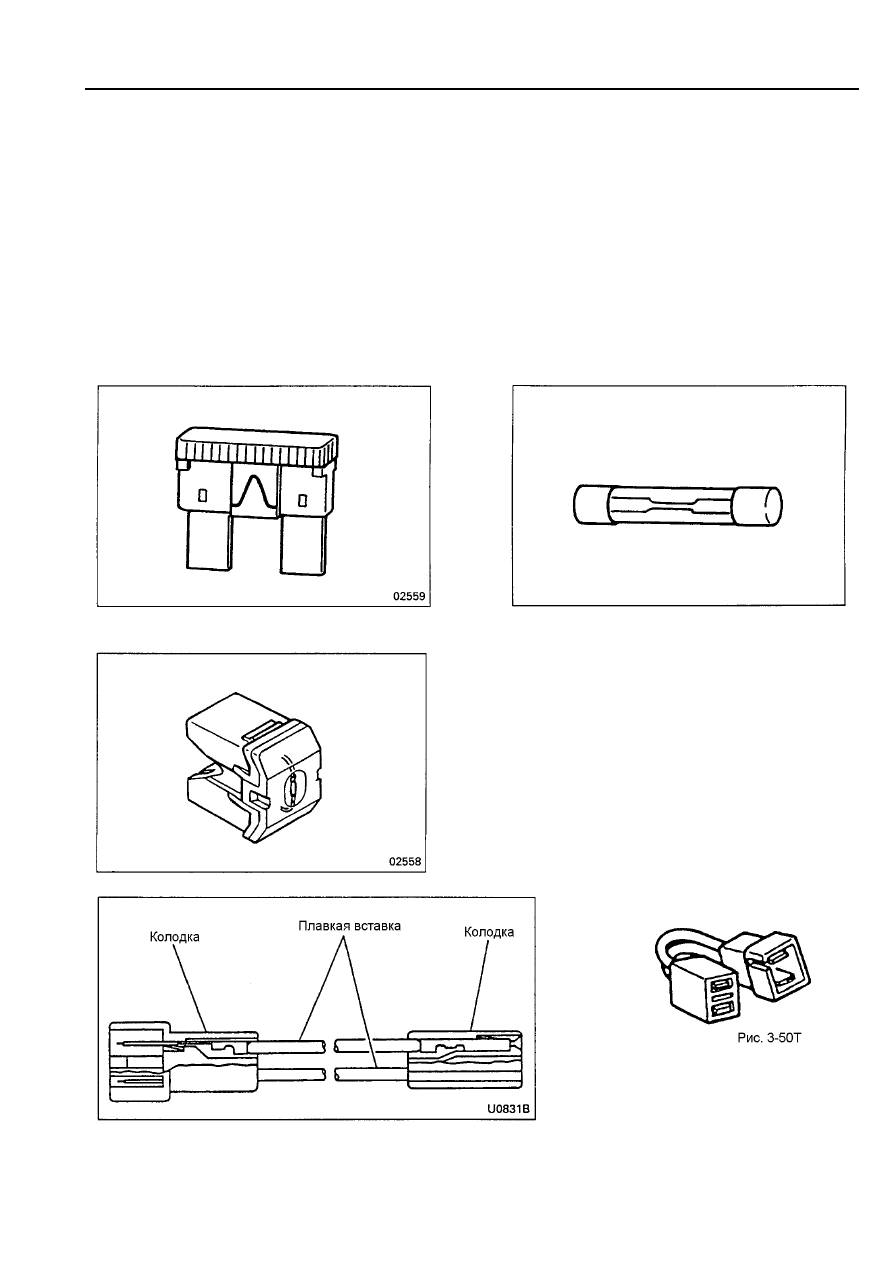

3-6-4 Предохранители и плавкие вставки

Протекание,  по  той  или  иной  причине,  по  проводу  тока  чрезмерной  величины  вызовет  повреждение
провода  и  связанных  с  ним  электрических  устройств  и  даже  пожар.  Для  предотвращения  этих  опасных
ситуаций  в качестве "предохранительного устройства" используются предохранители и плавкие вставки.
Поэтому,  если  перегорают  предохранители  или  плавкие  вставки,  необходимо  определить  причину  и
устранить  неисправность.  Никогда  не  пытайтесь  решить  проблему  путем  установки  предохранителей  и
плавких вставок, рассчитанных на больший ток.
Если ток нагрузки возрос в связи с установкой дополнительных потребителей, а существующий номинал
предохранителя  ненамного  меньше  тока  потребления,  новый    предохранитель  может  быть  установлен
только  при  уверенности,  что  это  не  повлияет  на  существующую  цепь.  В  этом  случае,  если  выбран
предохранитель, по номиналу больший, чем допустимый ток для данного провода, то этот предохранитель
не сможет защитить указанный провод.
Убедитесь,  что  предохранитель  по  своему  номиналу  меньше,  чем  допустимый  ток  для  защищаемого  им
провода.

Предохранитель

Рис.3-46Т



Рис.3-47Т

Плавкая вставка



                                Рис.3-48Т

                                         Рис.3-49Т

 80





ЭЛЕКТРООБОРУДОВАНИЕ АВТОМОБИЛЯ

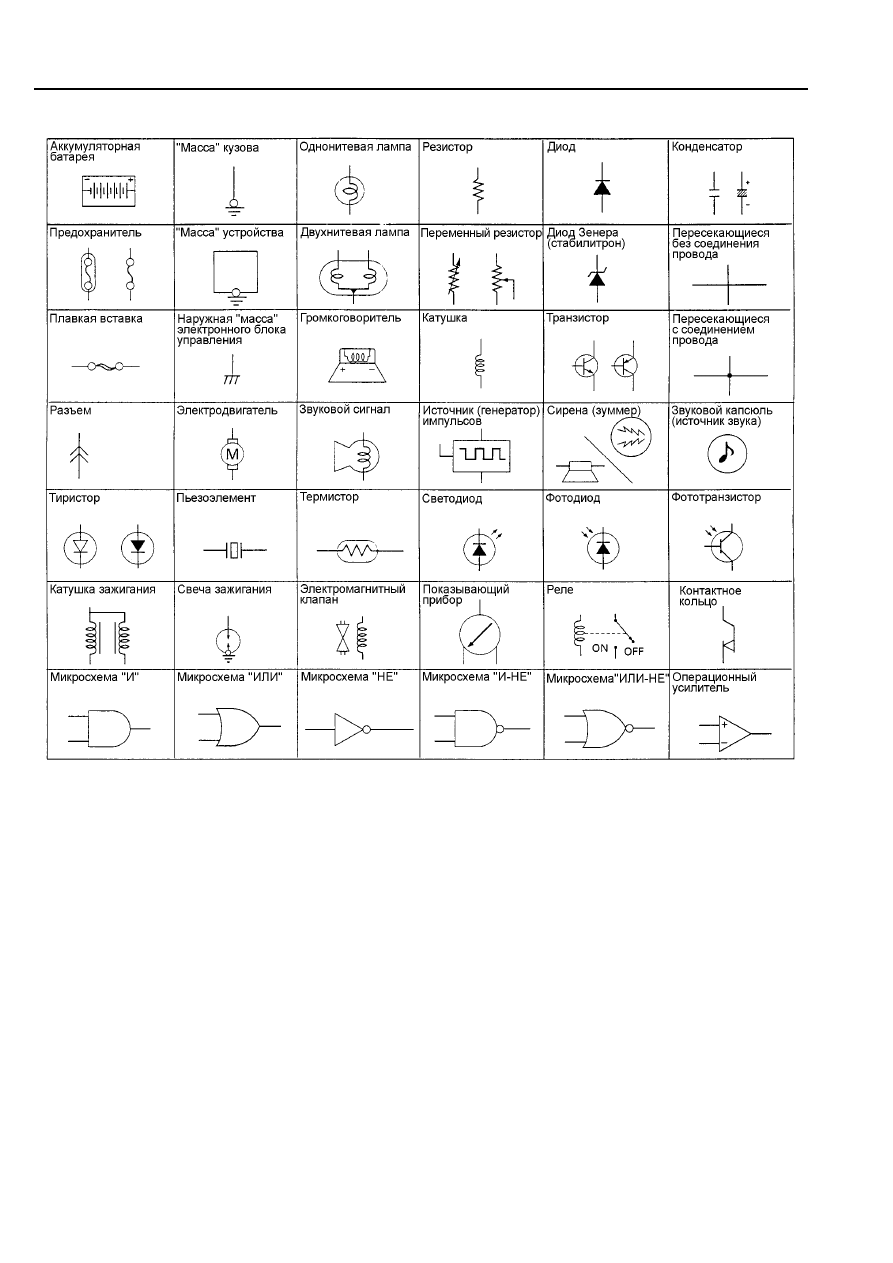

3-6-5 Условные обозначения

Встречающиеся в электрических схемах устройства обозначаются следующими символами.

Рис.3-51Т

 81



Гнездовая часть

Штыревая часть



ЭЛЕКТРООБОРУДОВАНИЕ АВТОМОБИЛЯ

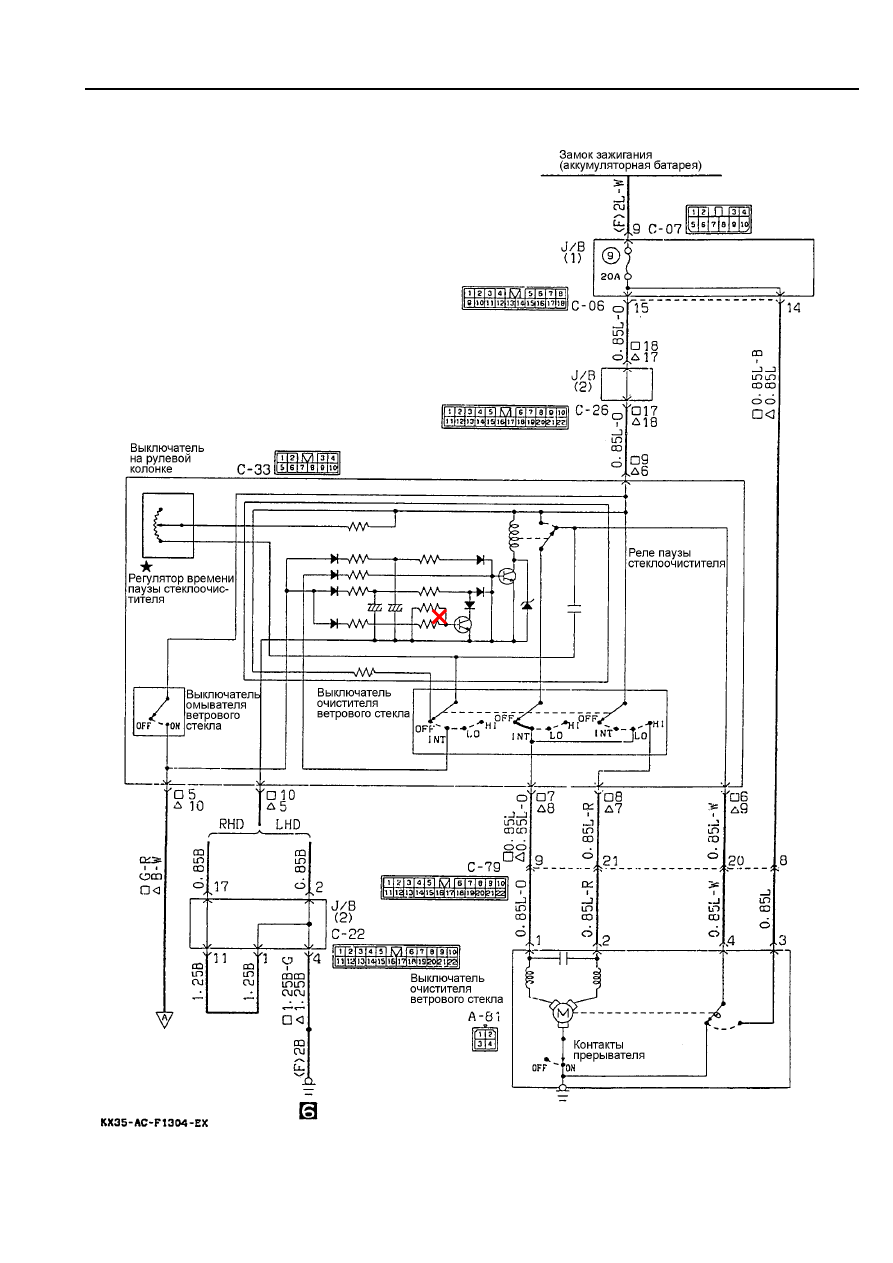

•  Пример электрической схемы

СТЕКЛООЧИСТИТЕЛЬ ВЕТРОВОГО СТЕКЛА И СТЕКЛООМЫВАТЕЛЬ



Рис.3-52Т
