ЭЛЕКТРООБОРУДОВАНИЕ АВТОМОБИЛЯ

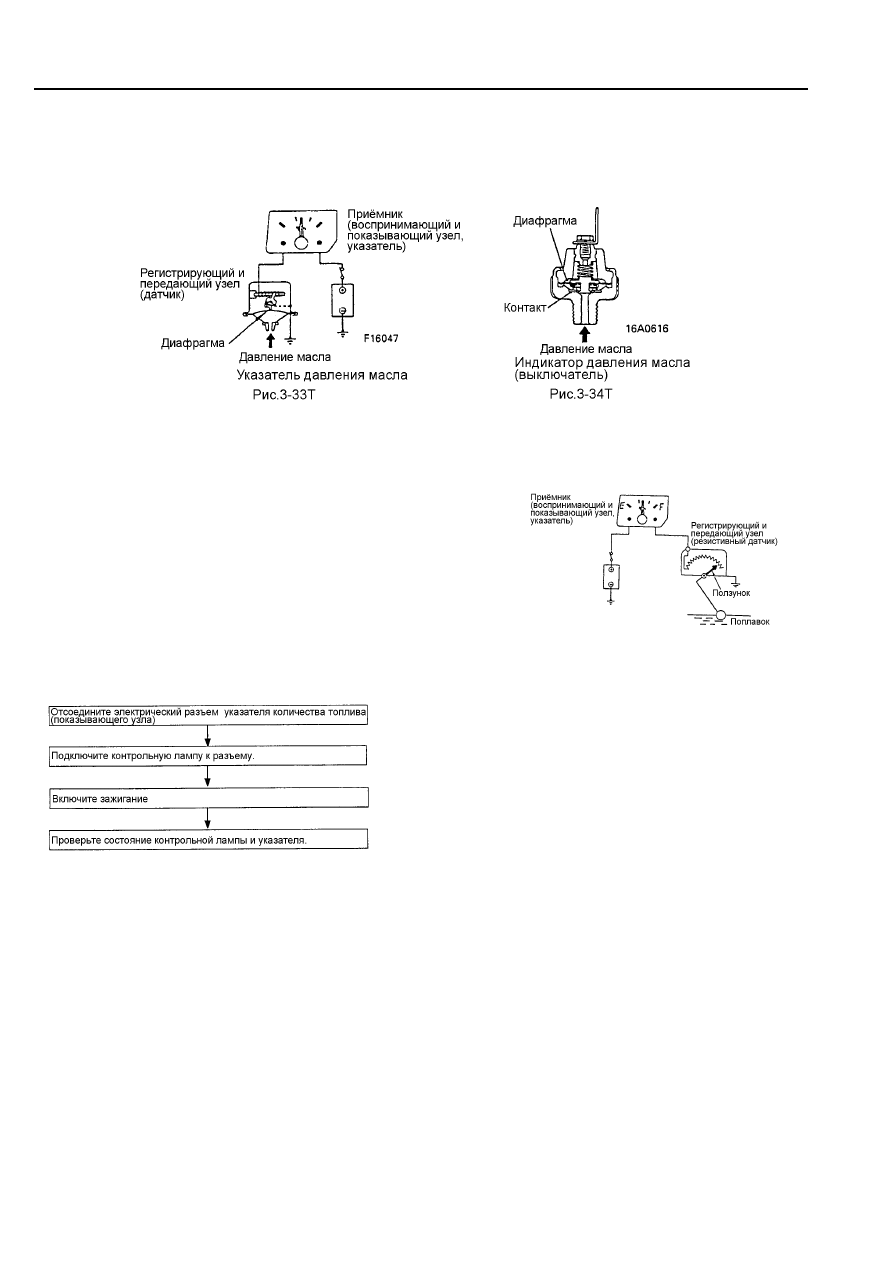

3-5-2 Указатель давления масла

Указатель  давления  масла  обычно  состоит  из  датчика  (регистрирующего  и  передающего  узла),
размещенного  на  двигателе,  а  также  приёмника  (воспринимающего  и  показывающего  узла).  Для
упрощения  индикации  используется  лампочка  вместо  измерительного  и  показывающего  устройств.  При
этом в качестве регистрирующего узла указателя используется реагирующий на давление выключатель.



3-5-3 Указатель количества топлива

Указатель  количества  топлива,  как  и  указатель  давления  масла,  состоит  из  датчика  (регистрирующего  и
передающего узла), а также приёмника (воспринимающего и показывающего узла).





Рис.3-35Т

ПРОСТАЯ ПРОВЕРКА УКАЗАТЕЛЯ КОЛИЧЕСТВА ТОПЛИВА






ПРОВЕРКА ДАТЧИКА УКАЗАТЕЛЯ КОЛИЧЕСТВА ТОПЛИВА
Для проведения проверки извлеките датчик из топливного бака.

ПРОВЕРКА СОПРОТИВЛЕНИЯ РЕЗИСТОРА ДАТЧИКА УКАЗАТЕЛЯ КОЛИЧЕСТВА ТОПЛИВА
(1)  Убедитесь,  что  сопротивление  между  "сигнальным"  и  "массовым"  выводами  датчика  соответствуют

заданным  значениям  при  положении  поплавка  в  точке F (наивысший  уровень)  и  в  точке  Е  (низший
уровень).

(2)  Убедитесь, что величина сопротивления плавно меняется при плавном перемещении поплавка между

точками F (наивысший уровень) и Е (низший уровень).



 75





ЭЛЕКТРООБОРУДОВАНИЕ АВТОМОБИЛЯ

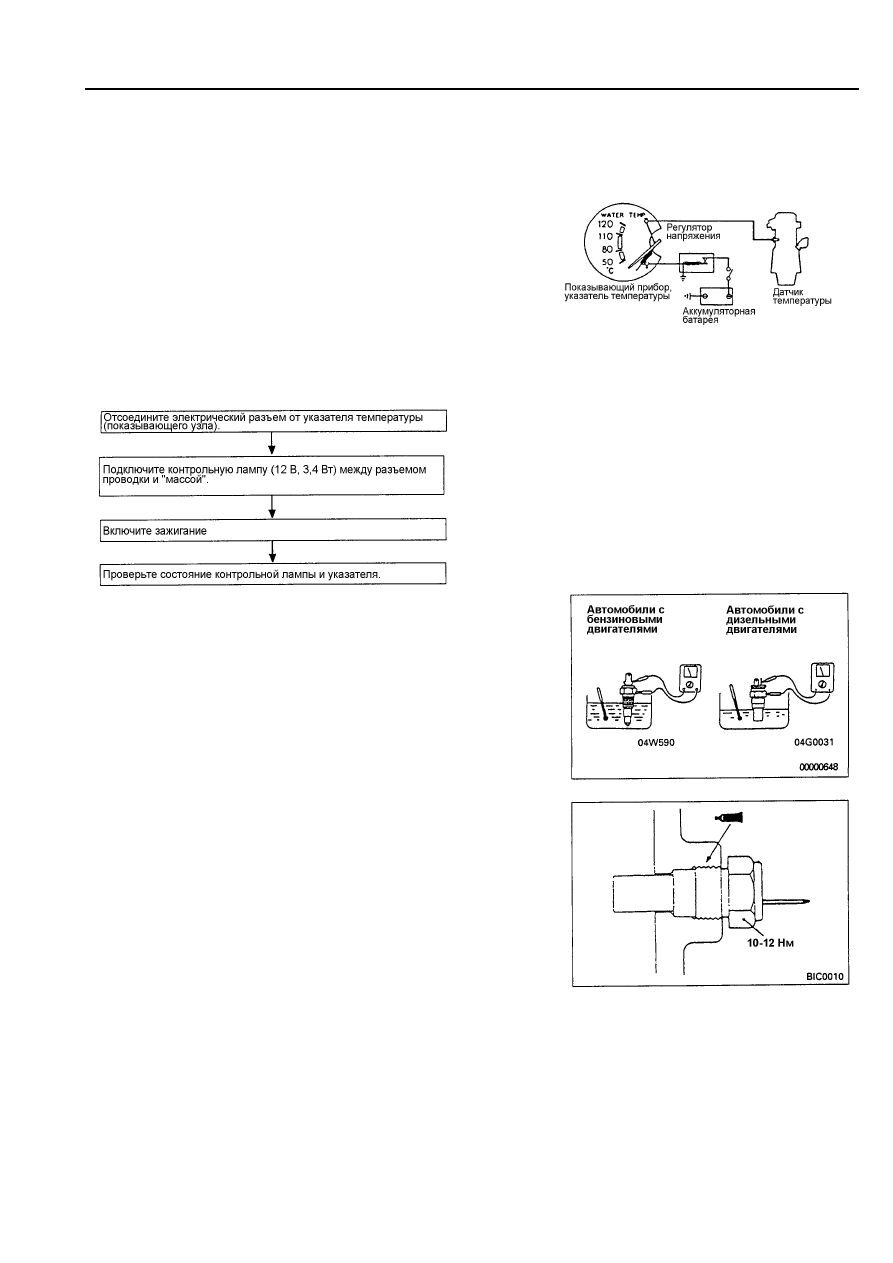

3-5-4 Указатель температуры охлаждающей жидкости двигателя

Указатель  температуры  охлаждающей  жидкости  двигателя,  как  и  указатель  количества  топлива,  а  также
указатель давления масла, состоит из датчика (регистрирующего и передающего узла), а также приёмника
(воспринимающего  и  показывающего  узла).  В  качестве  регистрирующего  узла  указателя  обычно
используется термистор.



Рис.3-36Т

ПРОСТАЯ ПРОВЕРКА УКАЗАТЕЛЯ ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ДВИГАТЕЛЯ



ПРОВЕРКА

ДАТЧИКА

УКАЗАТЕЛЯ

ТЕМПЕРАТУРЫ

ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ДВИГАТЕЛЯ
1.  Слейте из двигателя охлаждающую жидкость
2.  Снимите датчик температуры охлаждающей жидкости
3.  Для  проверки  сопротивления  датчика  погрузите  его  в

нагретую до 70ºС воду.

4.  После  проверки  нанесите  специальный  герметик  на

резьбовую часть датчика температуры.

5.  Залейте жидкость в систему охлаждения двигателя.


Рис.3-37Т



Рис.3-38Т

 76





ЭЛЕКТРООБОРУДОВАНИЕ АВТОМОБИЛЯ

3-6 ЭЛЕКТРОПРОВОДКА

3-6-1 Общее описание

Чтобы все электрические устройства выполняли свои функции, они объединяются в электрические цепи.
Соединения  производятся  с  помощью  различных  электрических  проводов.  Если  вы  не  разбираетесь  в
электропроводке, то не сможете понять ни особенностей какой-либо системы, ни разобраться с приёмами
диагностирования неисправностей.
Важнейшими элементами, связанными с электропроводкой, являются (1) автомобильные низковольтные
провода, (2) разъёмы, (3) предохранители и плавкие вставки.

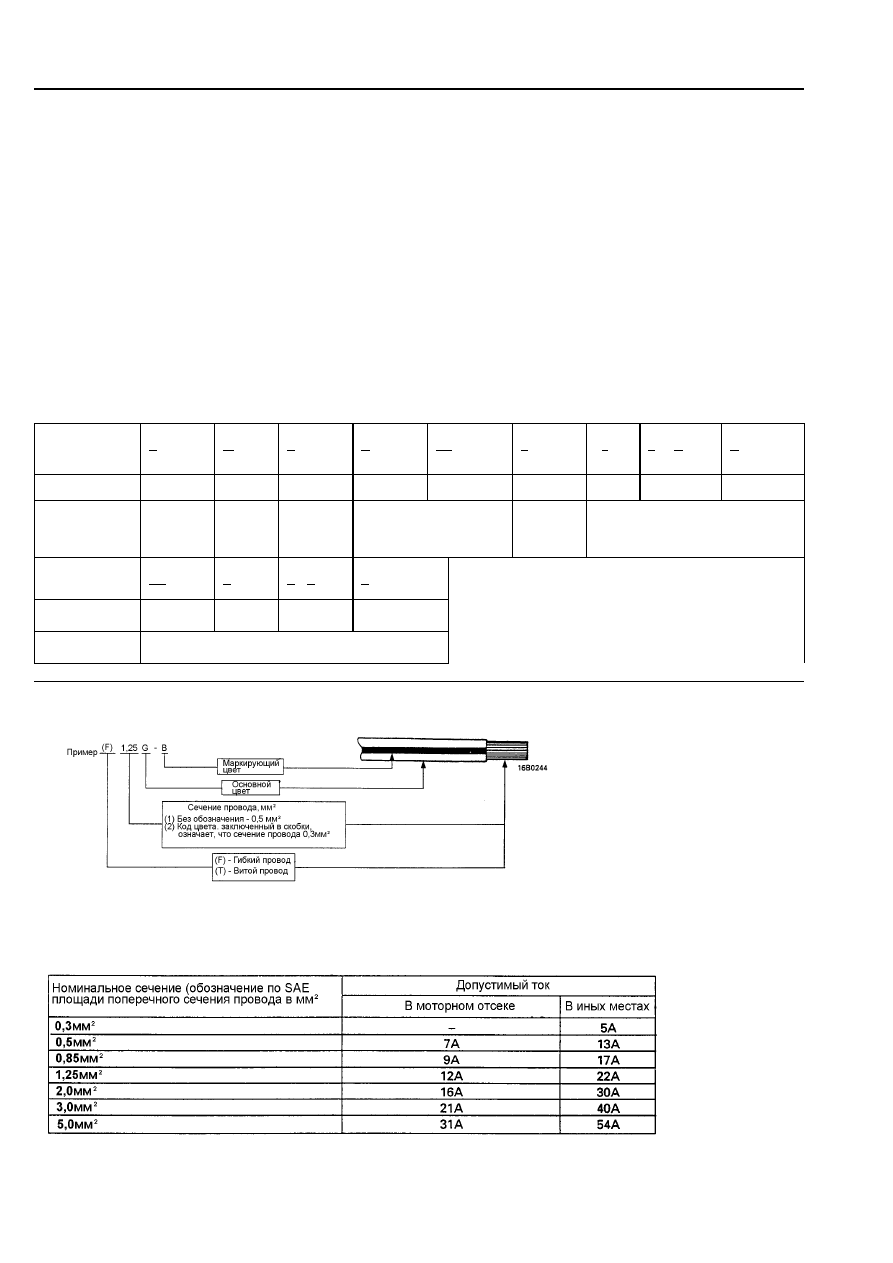

3-6-2 Автомобильные низковольтные провода

Автомобильные низковольтные провода в основном классифицируются по их диаметру. Для обеспечения
возможности  идентификации  проводов  по  их  индивидуальному  назначению  на  поверхность  их  изоляции
нанесена цветовая маркировка. Для получения представления о назначении проводов на электрических
схемах приводятся сокращенные обозначения их цветов. Способ маркировки проводов приведен ниже.

СОКРАЩЕННЫЕ ОБОЗНАЧЕНИЯ

•  Сокращения  используются  в  электрических  схемах  и  изображениях  разъемов,  чтобы  указать  цвет

провода и подключаемое с его помощью устройство.

Сокращенное
обозначение
цвета (код)

B
Black

W
White



R
Red

G
Green

BR
BRown

Y
Yellow

L
bLue



LG
LightGreen



O
Orange

Цвет

Черный

Белый

Красный

Зеленый

Коричневый

Желтый

Синий

Салатовый

Оранжевый

Принадлеж-
ность к цепи

Система
пуска

и

"земля"

Цепь
зарядки
аккуму-
лятора

Освеще-
ние

Сигнал



Приборы



Другие цепи



Сокращенное
обозначение
цвета (код)

GR
GRey

P
Pink



SB
SkyBlue



V
Violet

Цвет

Серый



Розовый



Голубой



Фиолетовый



Принадлеж-
ность к цепи

Другие цепи





Если  провод  имеет  два  цвета,  первый  из  них,  указываемый  в  двухцветном  обозначении,  относится  к
основному цвету (цвету изоляции провода), а второй - к маркировочному цвету.




Рис.3-39Т
При  монтаже  на  автомобиле  дополнительной  электропроводки,  предназначенной  для  подключения
дополнительных  электрических  устройств,  сечение  проводов  должно  быть  тщательно  выбрано  в
соответствии с пропускаемым по нему силой тока и расположением провода на автомобиле. С этой целью
в нижеприведенной таблице дано соотношение между сечением провода и допустимой силой тока.



 77





ЭЛЕКТРООБОРУДОВАНИЕ АВТОМОБИЛЯ

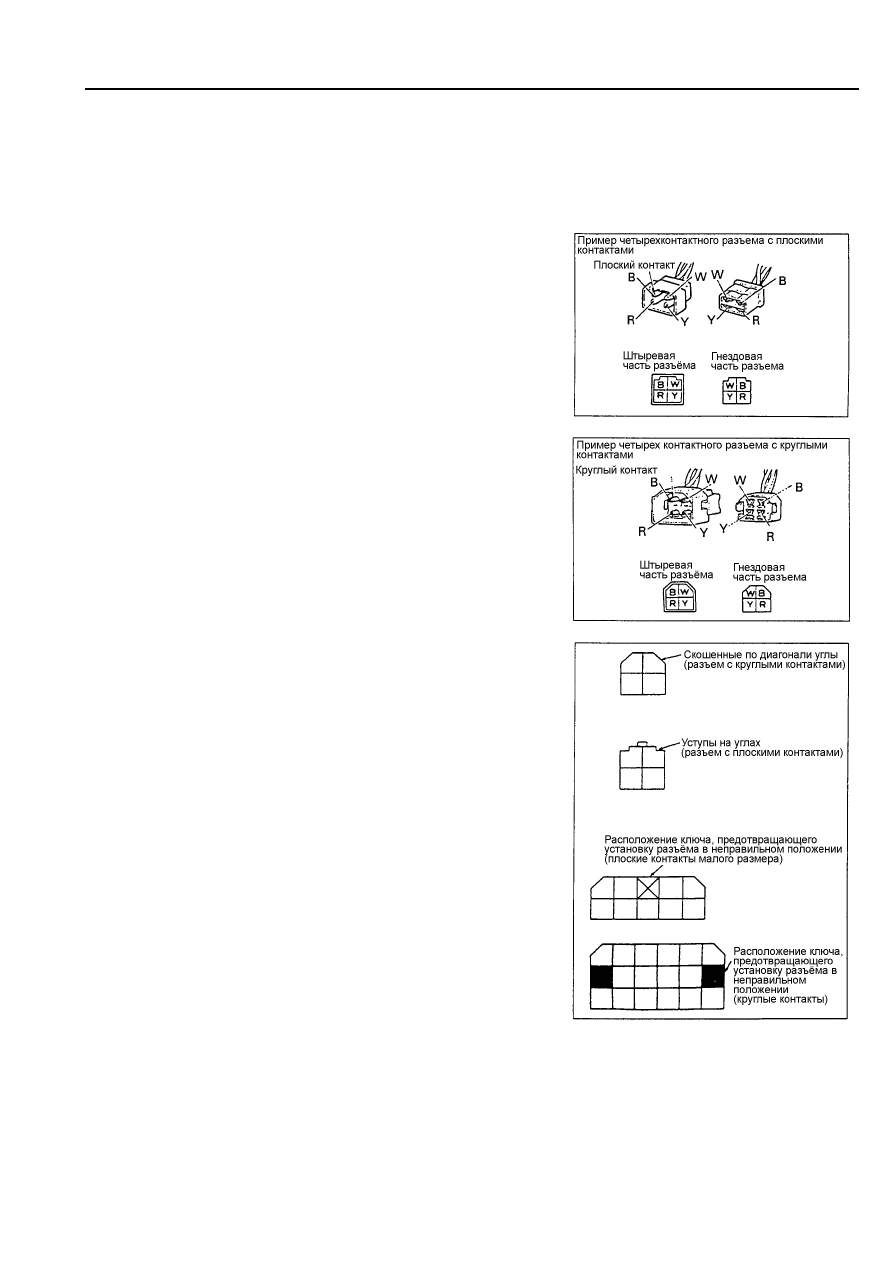

3-6-3 Электрические разъёмы

На автомобиле используются различные типы электрических разъёмов, соответствующие их назначению
и  месту  расположения.  Существует  много  типов  разъёмов,  различающихся  по  цвету,  форме,  способах
установки и снятия, и форме контактов. Каждый из них характеризуется числом контактов и определённым
их  расположением.  Поэтому  для  исключения  ошибки  при  проведении  работ  необходимо  проверить
количество и расположение контактов соответствующим данным, указанным на электрической схеме.

ИДЕНТИФИКАЦИЯ РАЗЪЁМОВ
В  электрической  проводке  используются  различные  типы
электрических  разъёмов,  которые  различаются  по  своей  форме
(типу  контактов,  числу  рядов  и  т.д.),  числу  контактов,  их  виду
(штыревой или гнездовой), наличию или отсутствию фиксатора и
т.д.  В  описаниях  электрических  схем  они,  как  правило,
обозначаются в соответствии с нижеприведёнными данными.


•  Обозначение формы контактов


Скошенные углы на изображении разъёма указывают, что в
нем  используются  круглые  контакты,  а  уступы  на  месте
углов  указывают,  что  контакты  плоские.  Исключение
составляет изображение разъёма со скошенными углами и с
одним  гнездом,  обозначенным  значком  в  виде  креста,
который  означает,  что  разъем  имеет  плоские  контакты
малого  размера.  В  этом  случае  значок  в  виде  креста
обозначает

расположение

ключа,

предотвращающего

установку  разъёма  в  неправильном  положении.



Отсутствие

гнезда также обозначает расположение такого ключа.

•  Число контактов в разъёме


Число  квадратов  на  изображении  разъёма  соответствует
числу  его  контактов.  Квадраты  с  крестиком  или  с  заливкой
не  учитываются  при  счёте  номеров  контактов.  На
показанном справа примере общее число гнёзд - квадратов
составляет 18, однако  реальное  число  контактов  разъёма
равно 16, т.к. 2 квадрата  на  рисунке  выделены  тёмным
тоном.



Рис.3-40Т



Рис.3-41Т

Рис.3-42Т
