ЭЛЕКТРООБОРУДОВАНИЕ АВТОМОБИЛЯ





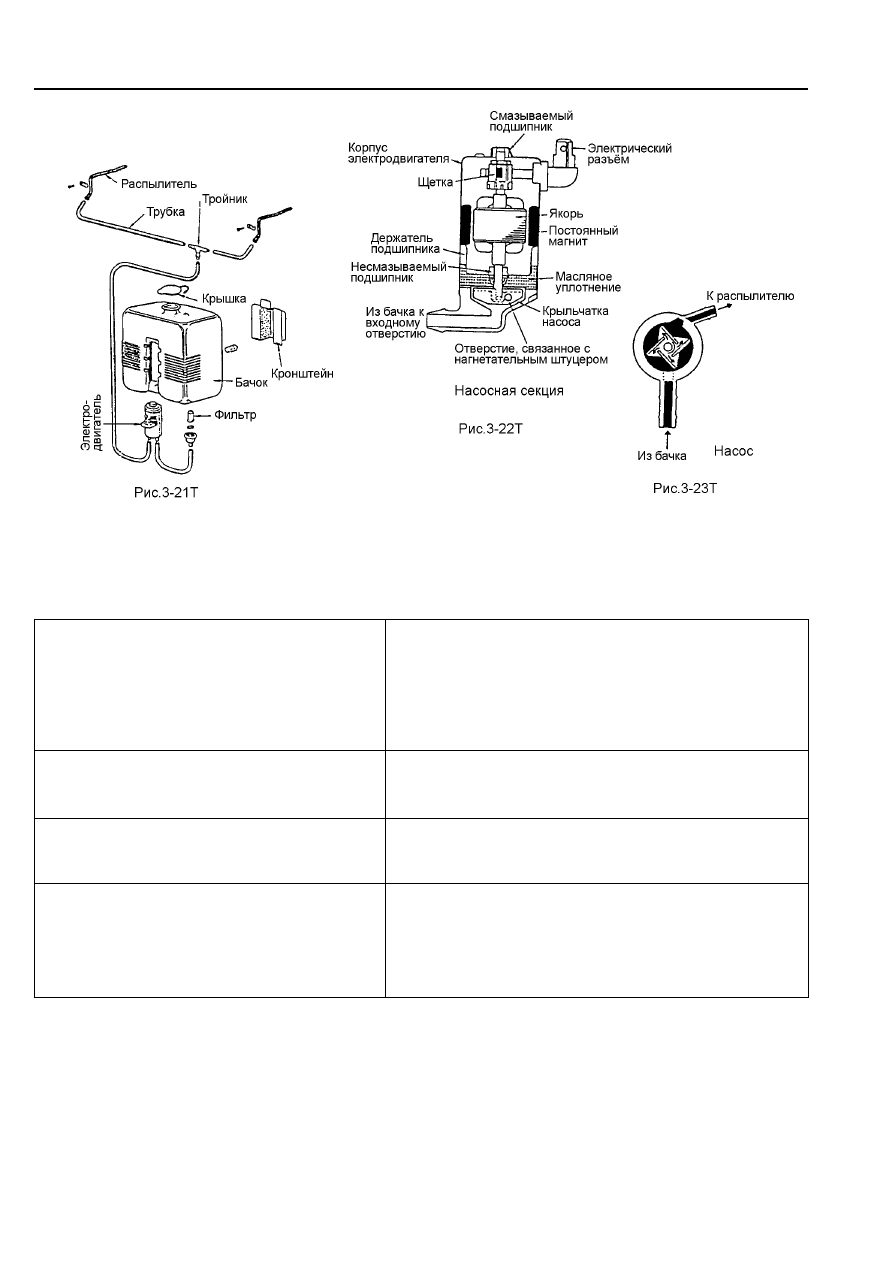

3-3-4 Снятие, проверка и установка стеклоочистителя и стеклоомывателя

При  возникновении  одной  из  следующих  неисправностей  и  невозможности  устранить  их  простыми
регулировками,  необходимо  снять  вызывающие  подозрение  детали,  проверить  и  при  необходимости  их
заменить.


*Неисправность электродвигателя стеклоочис-
тителя


•Стеклоочиститель не работает
•Стеклоочиститель не выключается
•Стеклоочиститель  останавливается  в  неправильном

положении

•Шум при работе стеклоочистителя


*Электродвигатель стеклоочистителя и рычаги
неправильно соединены

•Нарушение работы стеклоочистителя
•Шум при работе стеклоочистителя


*Электродвигатель

стеклоомывателя

неисправен, засорены распылители


•Стеклоомывающая жидкость не подается


*Выключатели

стеклоочистителя

и

стеклоомывателя неисправны


•Стеклоочиститель не работает
•Стеклоочиститель не выключается
•Стеклоочиститель не работает в прерывистом режиме
•Стеклоомывающая жидкость не подается




 71





ЭЛЕКТРООБОРУДОВАНИЕ АВТОМОБИЛЯ

3-4 Звуковой сигнал

3-4-1 Общее описание

Звуковой  сигнал  предназначен  для  обеспечения  безопасности  движения  автомобилей  и  служат  для
оповещения пешеходов и других водителей когда возникает опасная ситуация.
Выключатель звукового сигнала расположен на рулевом колесе.
Типы  звуковых  сигналов  и  типы  автомобилей,  на  которых  они  используются,  приведены  в  следующей
таблице.

Тип

Применение

Диафрагменный (шумовой)  Легковые автомобили, малые грузовики
Тональный (со спиральным
раструбом)

Легковые автомобили, малые грузовики

Постоянного
тока

Цилиндрический

Тяжелые

автобусы,

грузовики,

специальные автомобили

Электрические
особенности

Переменного
тока

Шумовой с цилиндричес-
ким раструбом

Специальные автомобили

Пневматический

С

цилиндрическим

раструбом

Тяжелые

автобусы,

грузовики,

специальные автомобили

Звуковые  сигналы,  используемые  на  легковых  автомобилях  Мицубиси,  а  также  на  малых  грузовиках -
 электрические, постоянного тока, диафрагменные.

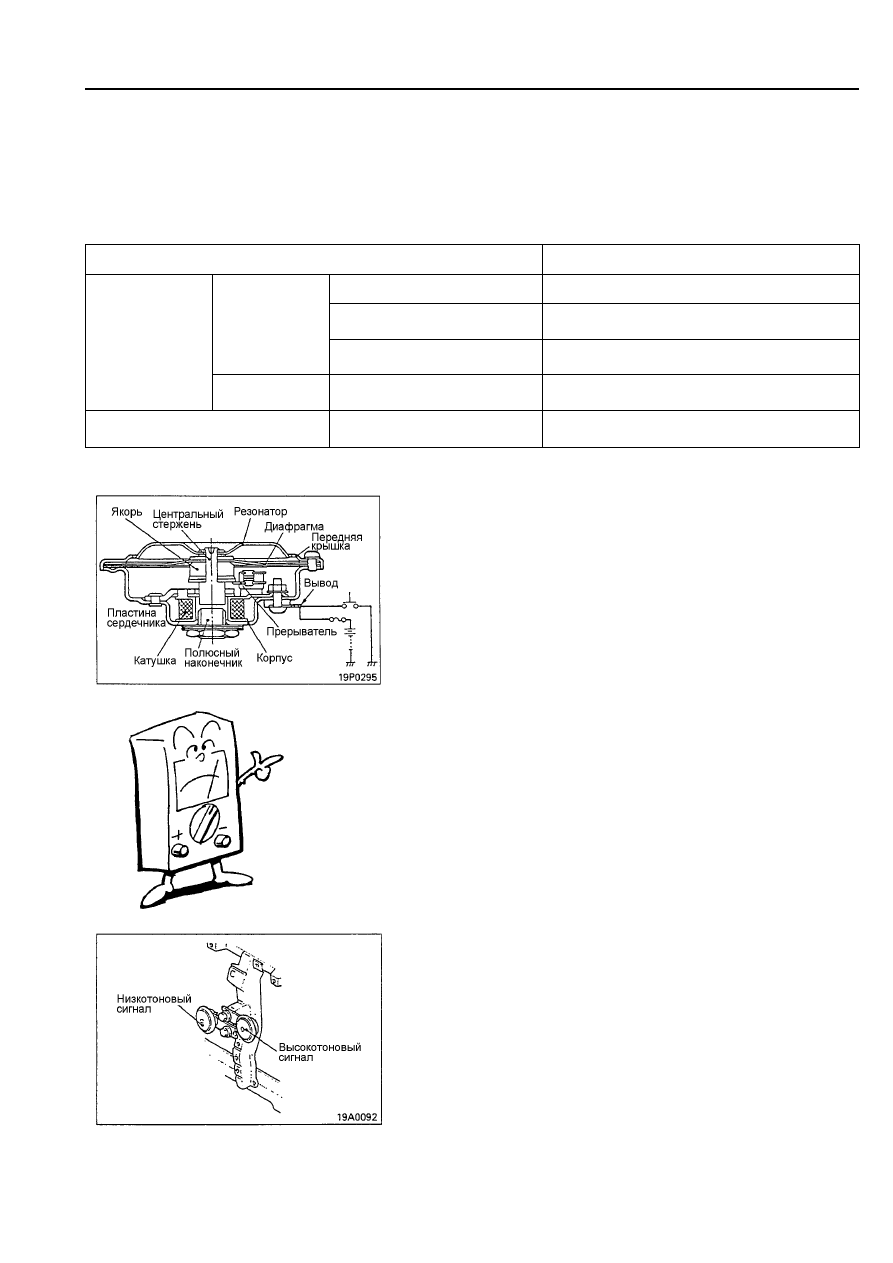

3-4-2  Принцип  работы  диафрагменного  звукового
сигнала постоянного тока

(1)  При

замыкании

контактов

выключателя

сигнала

проходящий

через

его

катушку

ток

создаёт

электромагнитную  силу,  притягивающую  сердечник.
Сердечник перемещает диафрагму вниз.

(2)  Когда  сердечник  переместится  до  определённого

положения,  контакты  прерывателя  размыкаются.  В
результате  ток,  питающий  катушку,  прерывается  и
электромагнитная  сила  исчезает.  Однако  сердечник
продолжает перемещаться под действием силы инерции,
пока  не  упрётся  в  полюсный  наконечник.  После  этого
диафрагма за счёт своей упругости начинает двигаться в
обратном  направлении  вместе  с  сердечником  и
возвращается в исходное положение.

(3)  Контакты

прерывателя

замыкаются

снова,

и

возобновившееся  протекание  тока  снова  вызывает  рост
электромагнитного  поля,  как  это  описано  в  разделе (1).
Затем  происходит  повторение  процессов,  описанных  в
разделах (1)-(3). Звуковые

волны,

создаваемые

вибрирующей  диафрагмой,  усиливаются  резонатором  и
излучаются во внешнюю среду в виде мощного звукового
сигнала.





Рис.3-24Т







Рис.3-25Т

3-4-3 Пример применения звукового сигнала

В  некоторых  случаях  используется  только  низкотоновый
сигнал.  На  некоторый  других  моделях  автомобилей
используются  одновременно  и  низко-,  и  высокотоновые
звуковые сигналы, так называемые двойные сигналы.
Комплект

двух

настроенных

сигналов

обеспечивает

наилучший  звуковой  эффект  с  учетом  конкретных  дорожных
условий.


 72





ЭЛЕКТРООБОРУДОВАНИЕ АВТОМОБИЛЯ

3-4-4 Снятие, проверка, установка и регулировка звукового сигнала

(1)  Необходимо


При  возникновении  одной  из  следующих  неисправностей  и  невозможности  устранить  их  простыми
регулировками,  необходимо  снять  вызывающие  подозрение  детали,  проверить  их  и  при
необходимости заменить.


•  Звуковой сигнал неисправен



•  Не издает звуковой сигнал

•  Работает только один из двух сигналов

•  Создает только слишком слабый звук

•  Создает нерегулярный звук

•  Издает шум, похожий на звук ударов

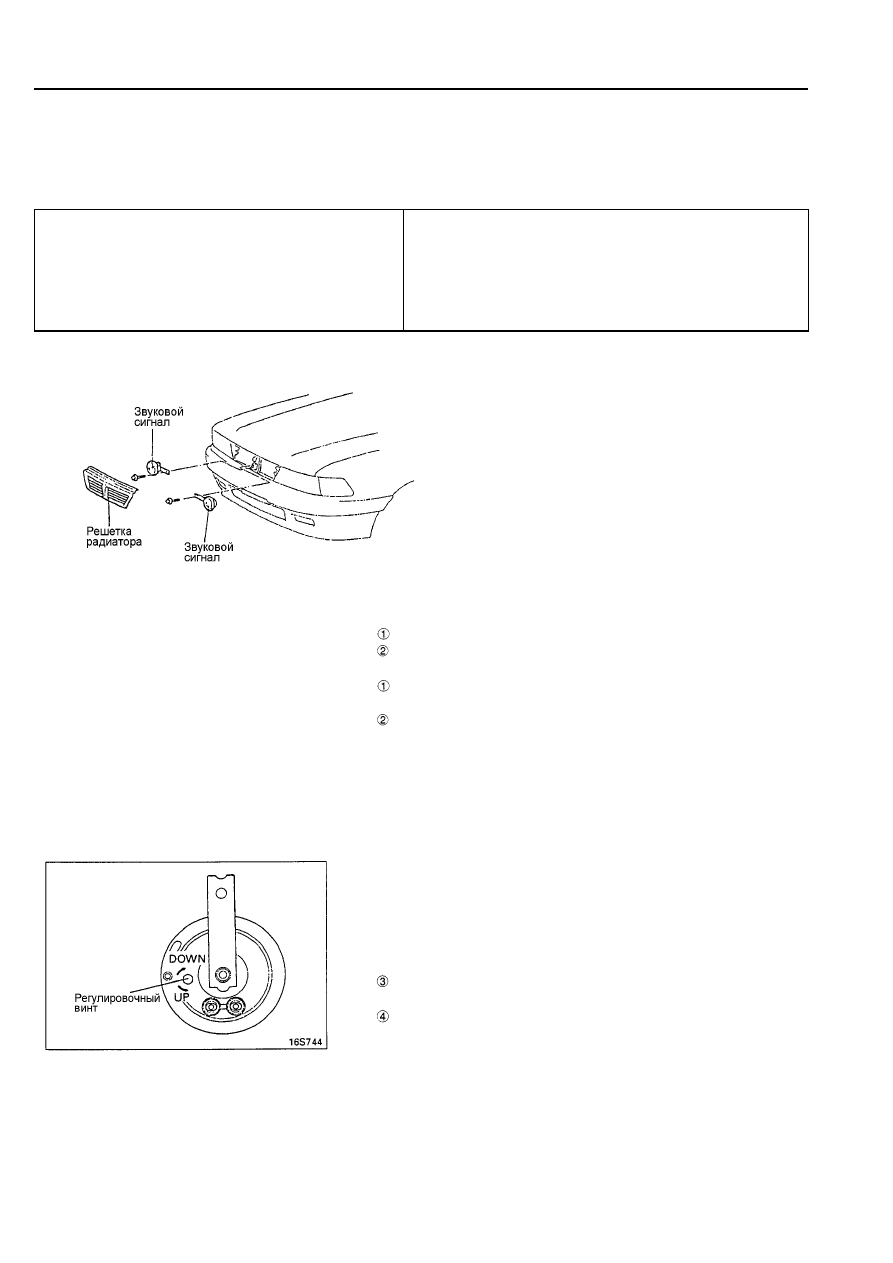

(2)  Ключевые  моменты  для  проверки  и  регулировки  звуковых  сигналов  на  автомобилях  Галант  со
стандартным бампером



Рис.3-26Т







Рис.3-27Т

(3)  Проверка

  Ослабление фиксации регулировочного винта

  Наличие посторонних частиц и загрязнение сигнала

(4)  Регулировка

  Зажмите  кронштейн  сигнала  в  тиски  и  присоедините

его выводы к заряженной аккумуляторной батарее.

  Включите сигнал и вращайте регулировочный винт для

установки требуемого звука.

•    При

слишком

низком

звуке

вращайте

регулировочный  винт  в  направлении "UP" в
пределах  около 180º, и  затем  зафиксируйте  его  в
положении, в котором достигается наилучший звук.

•    При

слишком

высоком

звуке

вращайте

регулировочный  винт  в  направлении "DOWN" в
пределах от 20 до 30º, и затем зафиксируйте его в
положении, в котором достигается наилучший звук.

•    Если  сигнал  не  издает  звука,  вращайте

регулировочный  винт  в  направлении "UP" пока  не
появится  звук.  Затем  вращайте  его  в  пределах
около 180º и  зафиксируйте  его  в  положении,  в
котором достигается наилучший звук.

  Если  регулировкой  не  удается  достигнуть  результата,

замените сигнал.

  После

завершения

регулировки

зафиксируйте

регулировочный  винт  лаком  для  предотвращения  его
отворачивания.



 73





ЭЛЕКТРООБОРУДОВАНИЕ АВТОМОБИЛЯ

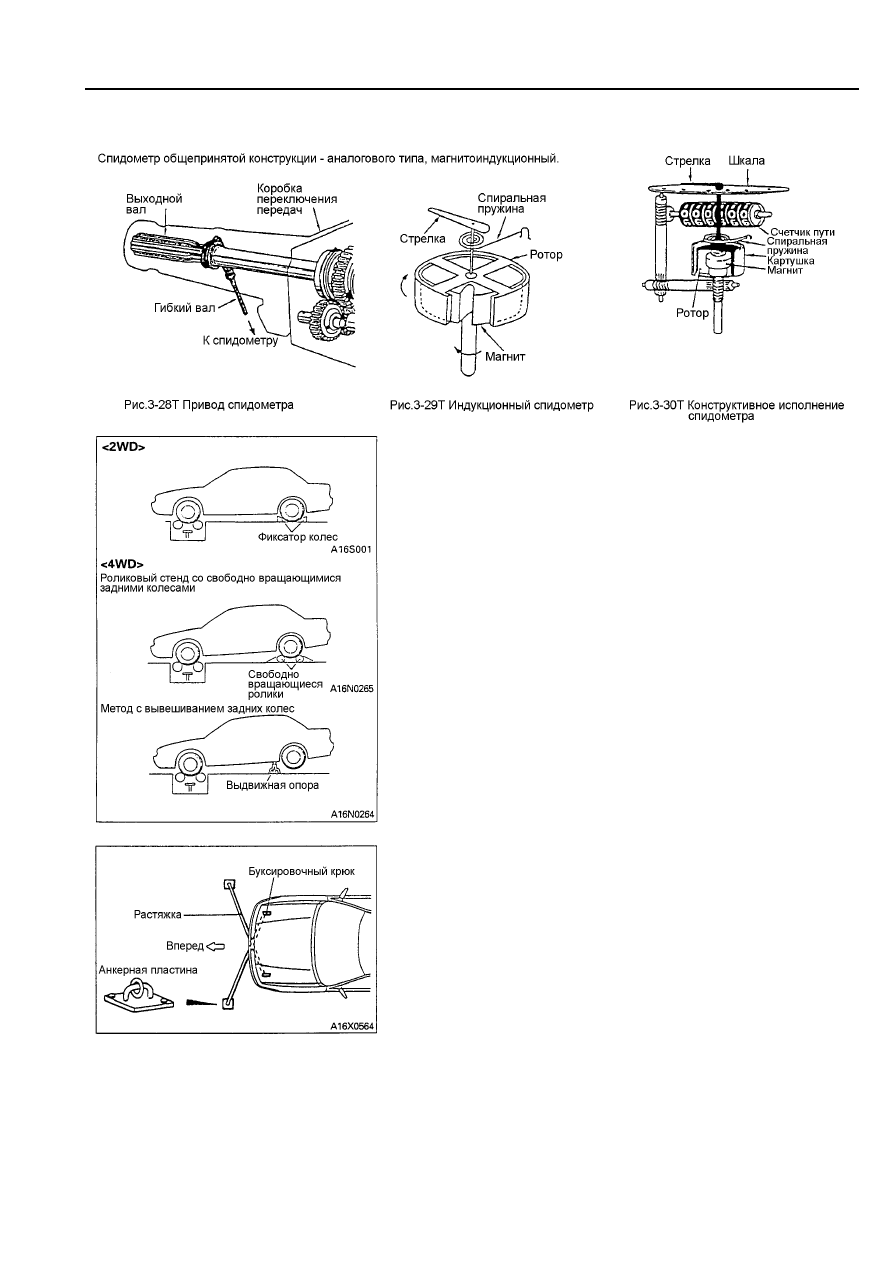

3-5 Приборы

3-5-1 Спидометр

Рис.3-30Т



Рис.3-31Т

ПРОЦЕДУРЫ РЕГУЛИРОВКИ И ОБСЛУЖИВАНИЯ
ПРОВЕРКА СПИЛОМЕТРА(ГАЛАНТ)

1.  Установите рекомендованное давление в шинах.
2.  Установите  автомобиль  на  испытательный  роликовый

стенд.

 (2WD)
3.  Убедитесь,  что  автомобиль  заторможен  стояночным

тормозом. (4WD) Надежно

установите

свободно

вращающиеся  ролики  на  полу,  под  задние  колёса,  так,
чтобы  их  положение  соответствовало  колёсной  базе  и
ширине

колеи. (Роликовый

стенд

со

свободно

вращающимися задними колёсами).



Поднимите  задние  колёса  и  установите  выдвижные  опоры
в предусмотренные места. (Метод с вывешиванием задних
колёс).

4.  Установите  выключатель TCL в  выключенное  положение

(Автомобили с TCL).

5.   Для  предотвращения  поперечного  перемещения  колес

автомобиля прикрепите растяжки к буксировочным крюкам,
закрепите  оба  противоположных  конца  растяжек  на
анкерных пластинах.

6.   Для  предотвращения  схода  автомобиля  с  роликов

прикрепите цепь или трос к заднему буксировочному крюку,
убедитесь  в  надежном  креплении  другого  конца  цепи  или
троса.

7.   Проверьте, находятся ли показания спидометра в пределах

допуска.

Внимание
При  проведении  проверки  не  отпускайте  резко
сцепление и не изменяйте скорость быстро.

Задаваемые значения
Показания индикатора скорости   Допустимые отклонения
роликового стенда                               показаний спидометра
км/час (миль/час)

км/час (миль/час)

40 (20)

40-48 (20-25)

80 (40)

80-92 (40-47)

120 (60)

120-136  (60-69)

180 (80)

160-180  (80-91)

- (100)

 -  (100-114)
