ГЛАВА 6.     КАПИТАЛЬНЫЙ РЕМОНТ ДВИГАТЕЛЯ

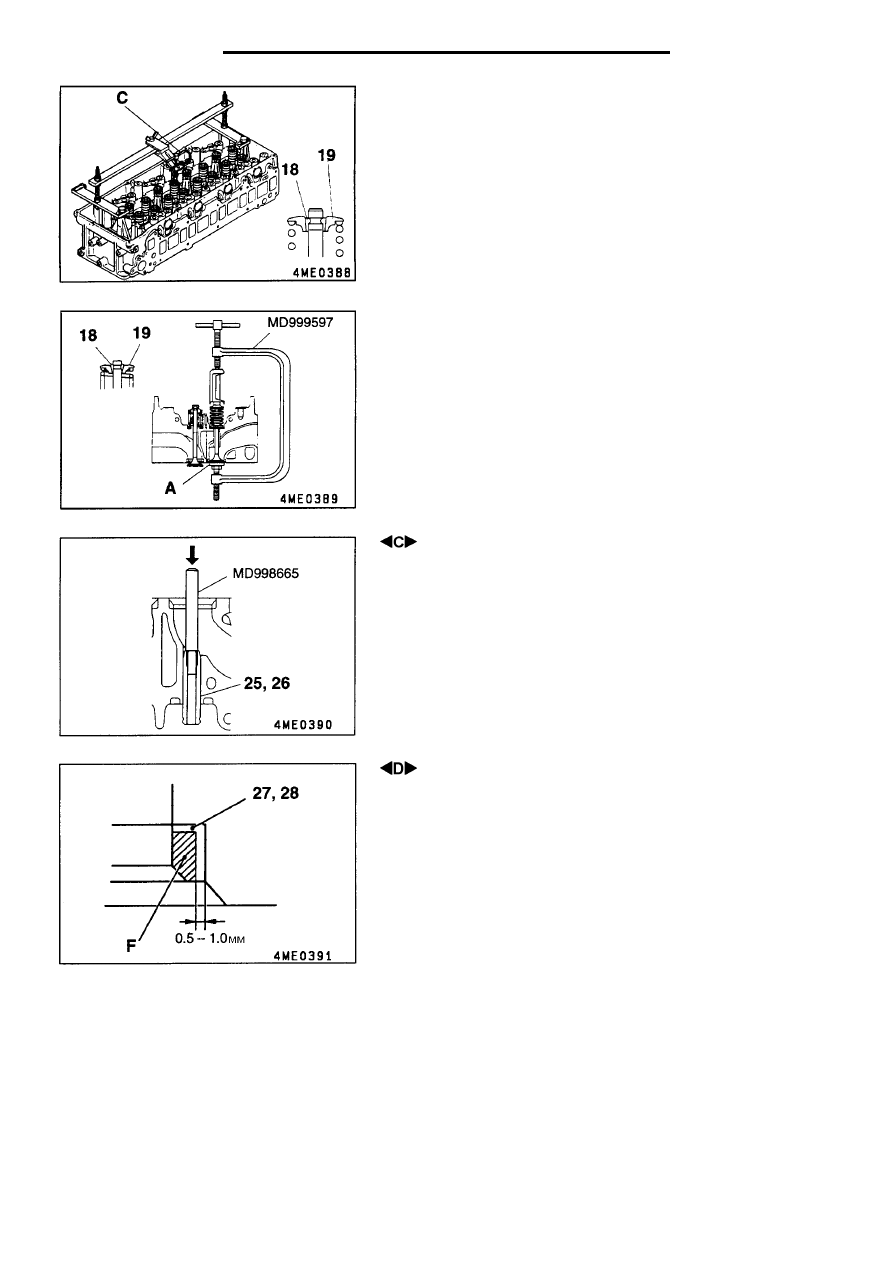

(4)  Вращая рукоятку С по часовой стрелке, нажмите на тарелку

пружины клапана 19 и снимите сухари 18.





(Метод 2)
Используя специальные инструменты, сожмите пружину клапана 20
и снимите сухари 18.
А: Защитная шайба





 Снятие направляющей втулки выпускного клапана

направляющей втулки впускного клапана

 /

Снимите направляющую втулку клапана 25, 26, используя специ-
альный инструмент.



 Снятие седла выпускного клапана / седла впускног

клапана

о

Седла клапанов 27, 28 устанавливаются в расширенном состоянии.
Механически обработайте заменяемое седло клапана с внутренней
стороны для уменьшения толщины его стенок (удалите необходи-
мое количество материала седла), затем снимите седло клапана
при нормальной температуре.
F: Удаляйте материал седла здесь.










127

ГЛАВА 6.     КАПИТАЛЬНЫЙ РЕМОНТ ДВИГАТЕЛЯ





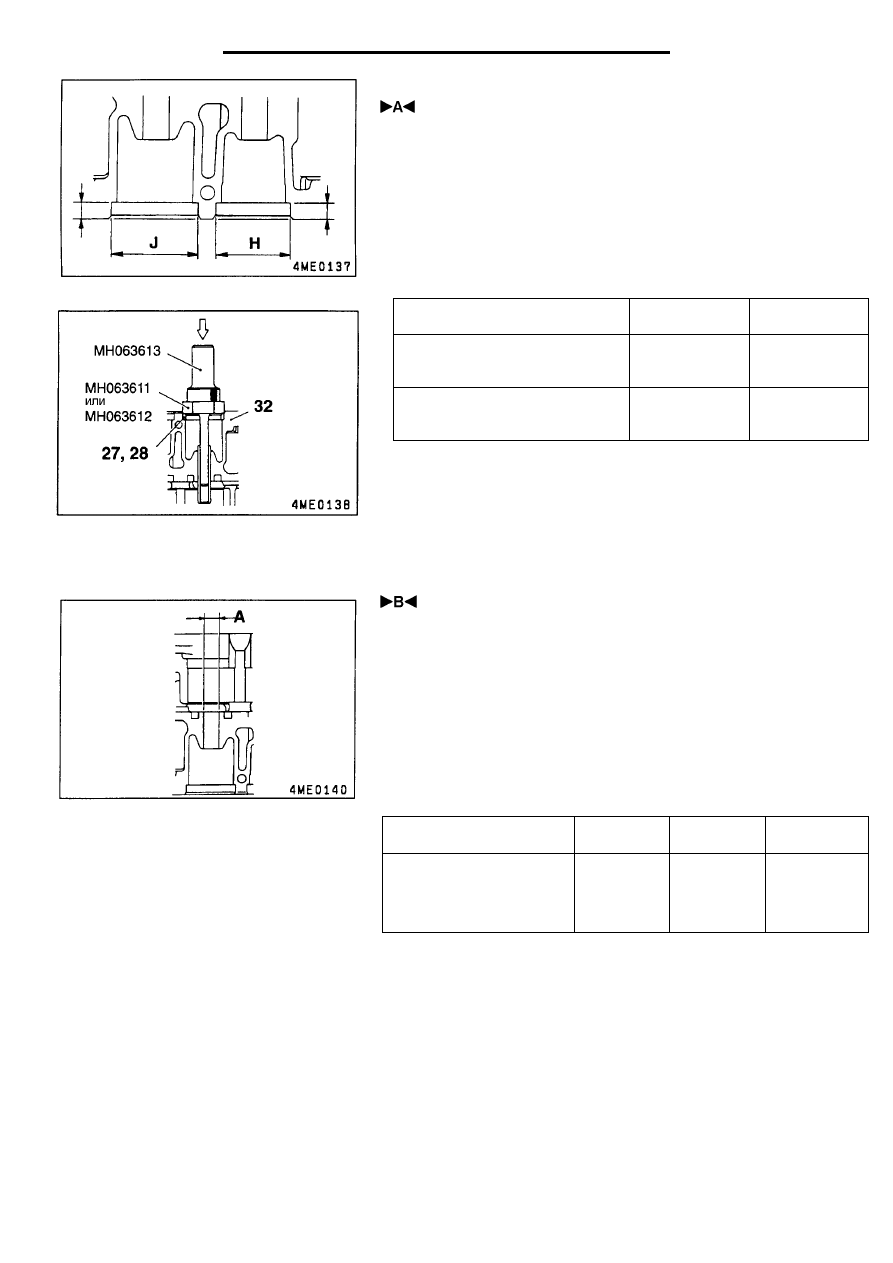

(3) Основные операции по установке

 Установка седла выпускного клапана / седла впуск-

ного клапана

(1)  Измерьте диаметры J и H установочных отверстий под седла

клапанов в головке цилиндров 32 и подберите новое седло
клапана большего (ремонтного) диаметра, обеспечивающее
правильную установку седла клапана в головке цилиндров.

(2)  Расточите установочное отверстие под седло клапана J, H в

головке цилиндров до соответствующего ремонтного (увели-
ченного) размера (внешнего диаметра и толщины) выбранного
седла клапана.



Седло клапана ремонтного
(увеличенного) размера

0,30 0,60



J:  Установочное отверстие

под седло впускного кла-
пана

35,3 – 35,325

35,6 – 35,625



Н:  Установочное отверстие

под седло выпускного
клапана

33,3 – 33,325

33,6 – 33,625



(3)  Погрузите седла клапанов 27 и 28 в охлаждающий аэрозоль

(жидкий азот) и достаточно охладите.

(4)  Используя специальные приспособления МН 063613, МН

063611 и МН 063612 запрессуйте седла клапанов 27 и 28 в ус-
тановочные отверстия головки цилиндров 32 так, чтобы по-
верхность седла была заподлицо с привалочной плоскостью
головки цилиндров.

(5) После установки седла клапана 27 и 28 притрите клапан и



 Установка направляющей втулки выпускного кла-

пана / направляющей втулки впускного клапана

(1)  Измерьте диаметр установочных отверстий для направляющих

втулок 25 и 26 клапанов в головке цилиндров 32 и выберите
направляющую втулку клапана ремонтного (увеличенного)
размера, обеспечивающую правильную установку направляю-
щей втулки клапана в головке цилиндров.

(2)  Расточите установочное отверстие А под направляющую втул-

ку клапана в головке цилиндров до соответствующего ремонт-
ного (увеличенного) размера (внешнего диаметра) выбранной
направляющей втулки клапана.

Единицы измерения: мм



Направляющая втулка
ремонтного размера

0,05 0,25  0,50



Диаметр установочного
отверстия для направ-
ляющей втулки в головке
цилиндров

12,05 –
12,068

12,25 –
12,268

12,50 –
12,518



128

ГЛАВА 6.     КАПИТАЛЬНЫЙ РЕМОНТ ДВИГАТЕЛЯ

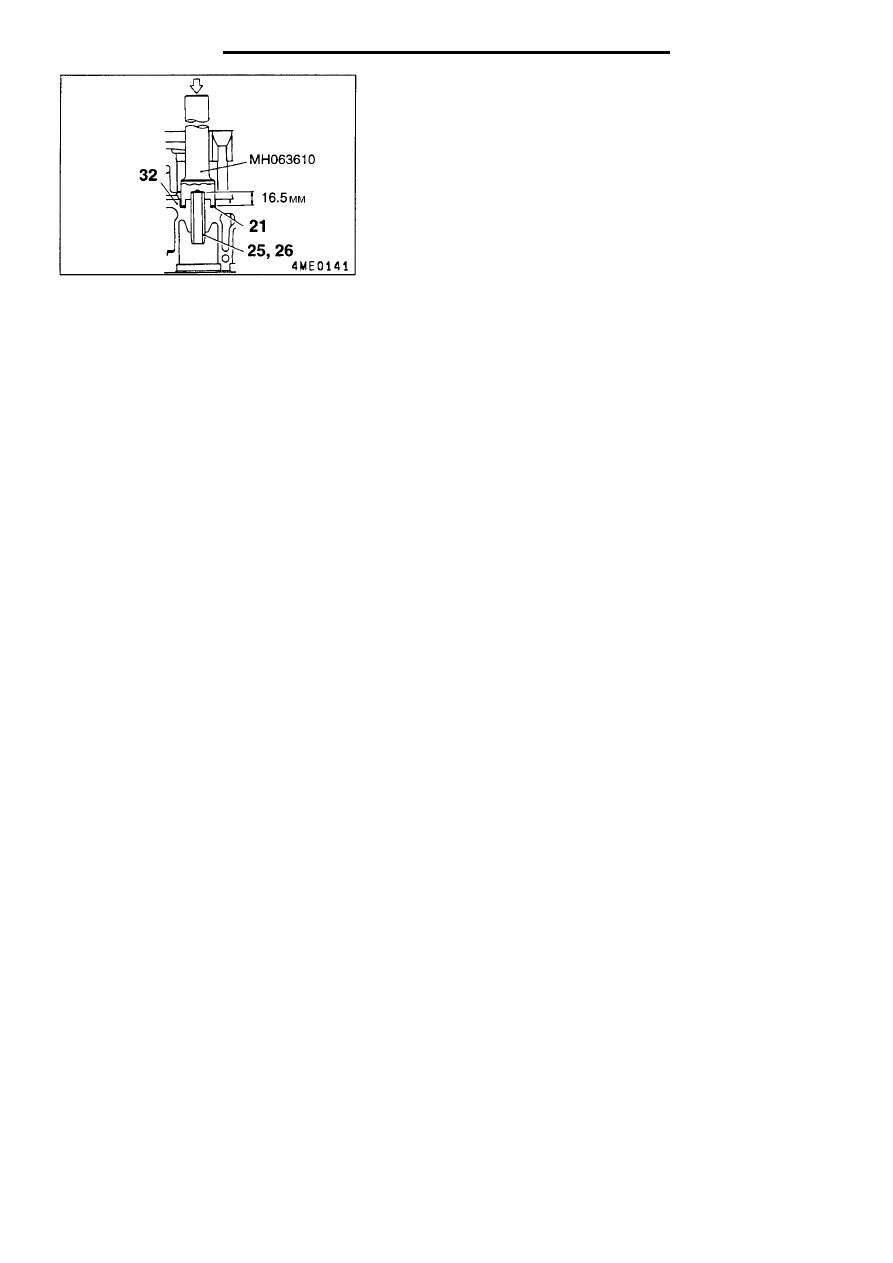

(3)  Установите тарелку пружины клапана 21 в головку цилиндров

32, затем запрессуйте направляющую втулку клапана до упора
специального инструмента в тарелку пружины клапана 21.

Внимание

Используйте специальный инструмент для правильной
установки направляющих втулок клапанов на соответст-
вующую глубину.

(4)  Направляющие втулки выпускных клапанов 26 длиннее на-

правляющих втулок впускных клапанов 25. Будьте вниматель-
ны, не перепутайте направляющие втулки впускных и выпуск-
ных клапанов.







129

ГЛАВА 6.     КАПИТАЛЬНЫЙ РЕМОНТ ДВИГАТЕЛЯ





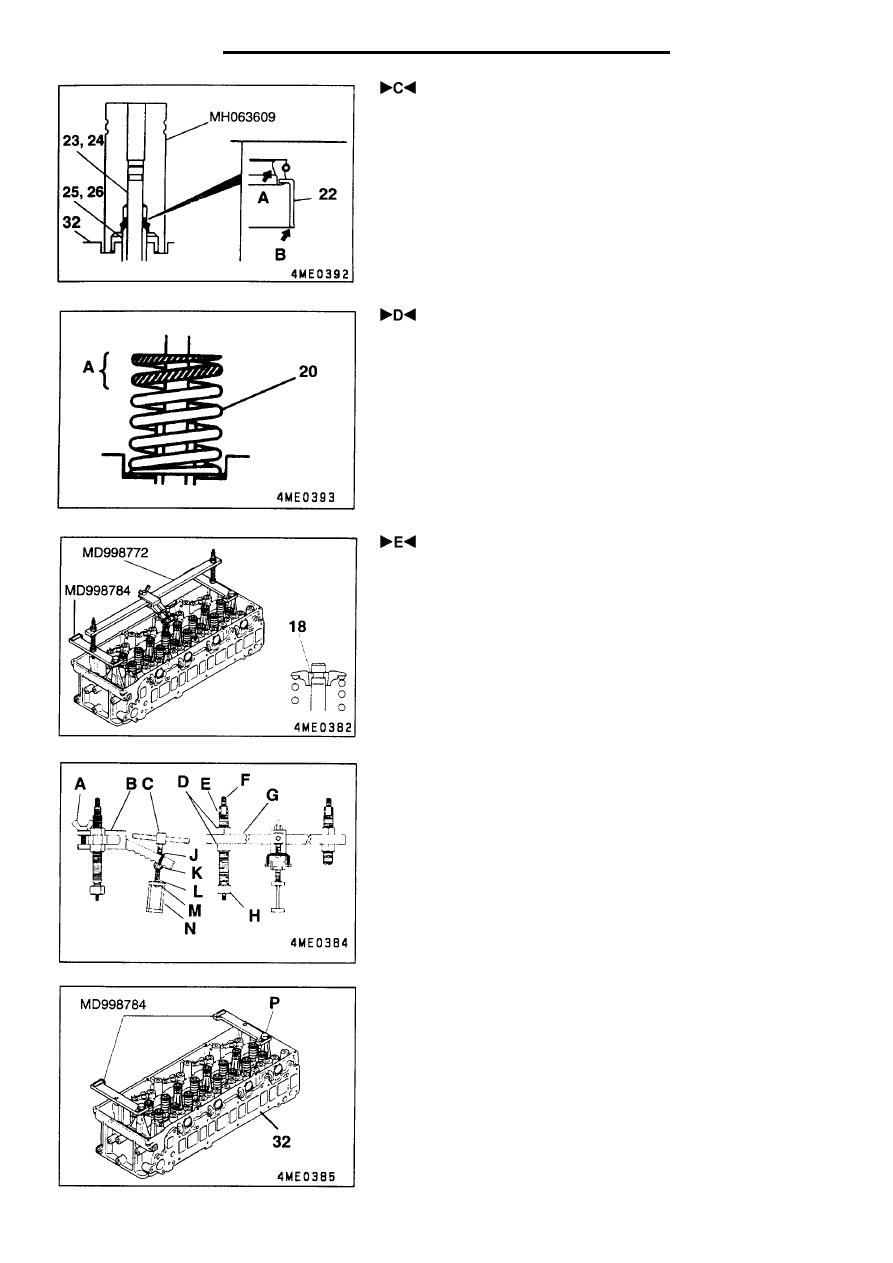

 Установка маслосъемного колпачка

(1)  Нанесите тонкий слой моторного масла на выступ А масло-

съемного колпачка 22. Установите маслосъемный колпачок 22
от руки так, чтобы его нижняя часть В касалась верхней по-
верхности направляющей втулки 25 или 26.

(2)  Медленно запрессовывайте на маслосъемный колпачок 22

вертикально до упора специального инструмента в тарелку
пружины клапана, установленную в головке цилиндров 32.





 Установка пружины клапана

Установите пружину клапана 20 концом А окрашенным синей крас-
кой вверх.








Установка сухарей

(Метод 1)
Используя специальные инструменты, установите сухари 18 как
показано на рисунке.








Составные части специального приспособления МD 998772 – При-
способление для сжатия пружин клапанов:

А:  Барашковый болт
В:  Скоба
С:  Рукоятка
D:  Гайка
Е:  Болт
F:  Винт с пазами
G:  Планка
Н:  Контргайка
J:  Пружина натяжения
К:  Подвижная гайка
L:  Шайба



(1)  Установите специальные инструменты на головку цилиндров

32 как показано на рисунке.



Р: Болт (М8 х 12,5 мм)
