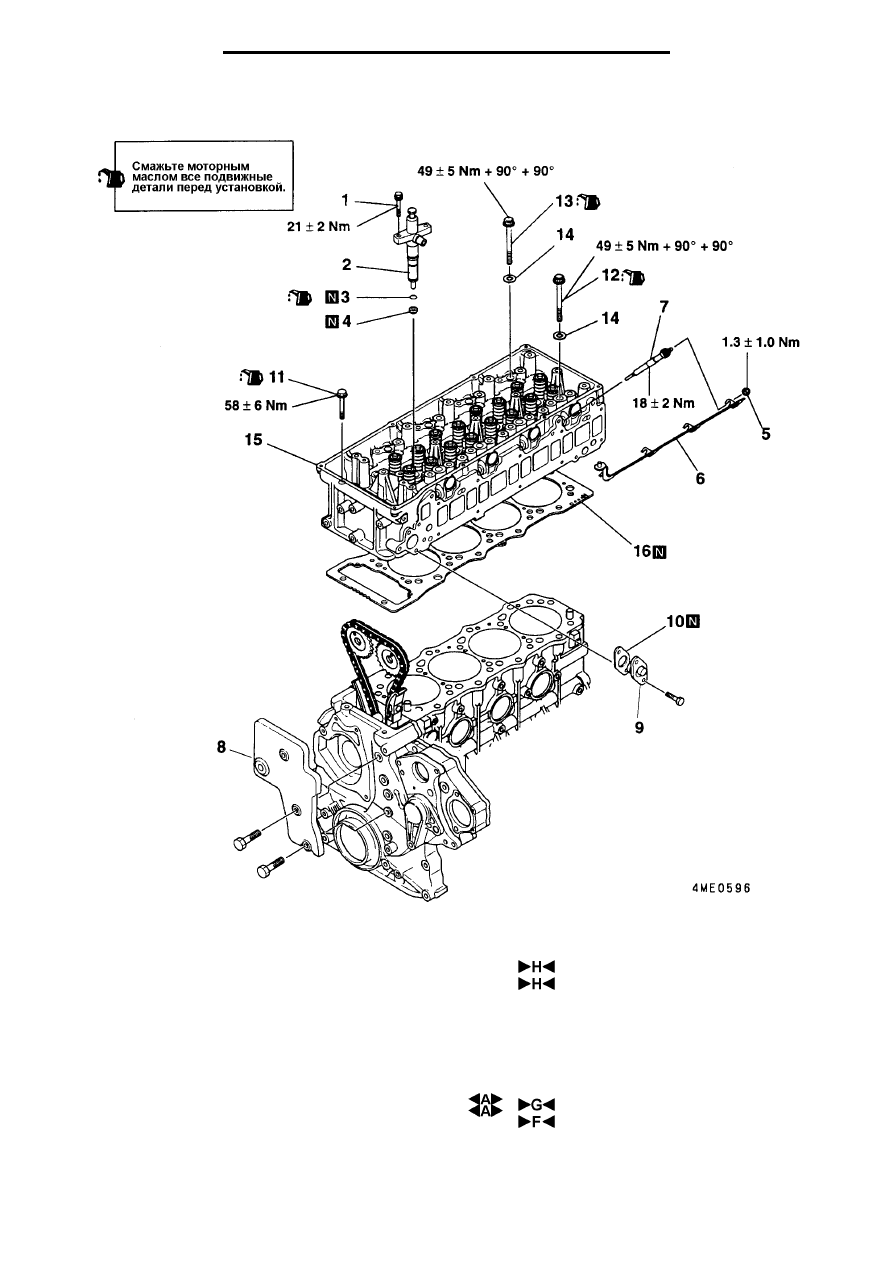

ГЛАВА 6.     КАПИТАЛЬНЫЙ РЕМОНТ ДВИГАТЕЛЯ

6-10. ГОЛОВКА БЛОКА ЦИЛИНДРОВ И МЕХАНИЗМ ПРИВОДА КЛАПАНОВ
(1) Снятие и установка











снятия

кладка

. Уплотнительное кольцо форсунки

5. Гайка
6. Токовая шина
7. Свеча накаливания
8. Верхняя крышка распределитель-

ных шестерен












Последовательность
1. Болт
2. Топливная форсунка

Кольцевая про

3.
4

























атяжитель

9. Н
10. Прокладка
11. Болт (М10)
12. Болт крепления головки цилиндров

(М12: длинный)

13. Болт крепления головки цилиндров

(М12: короткий)

14. Шайба
15. Головка блока цилиндров в сборе
16. Прокладка головки цилиндров







123

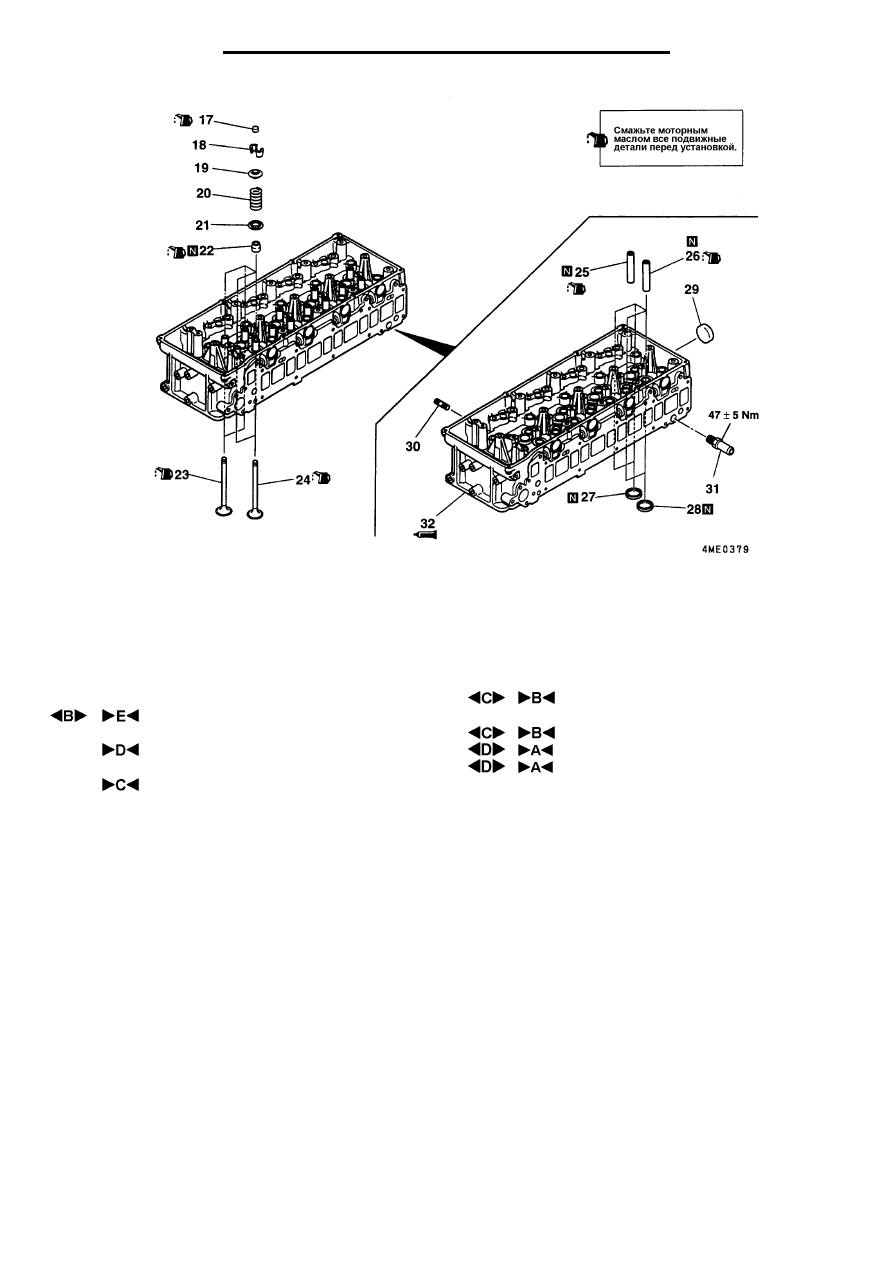

ГЛАВА 6.     КАПИТАЛЬНЫЙ РЕМОНТ ДВИГАТЕЛЯ



























Последовательность снятия
17. Регулировочная шайба
18. Сухарь
19. Тарелка пружины клапана
20. Пружина клапана
21. Тарелка пружины клапана
22. Маслосъемный колпачок
23. Выпускной клапан
24. Впускной клапан






















25. Направляющая втулка выпускного

клапана

26. Направляющая втулка впускного
клапана
27. Седло выпускного клапана
28. Седло впускного клапана
29. Заглушка (диаметром 35 мм)
30. Шпилька
31. Штуцер системы охлаждения
32. Головка блока цилиндров


Внимание
1.

Болты крепления головки блока цилиндров 12, 13 затягиваются в зоне пластической деформации.
Если болты имеют следы трехкратного применения, замените их.

2.

Цепь привода ГРМ выскальзывает со своего места при ее снятии со звездочки привода распреде-
лительного вала. Если цепь сместилась, то снимите крышку распределительных шестерен в сборе
и установите цепь на место.

3.

Замените маслосъемный колпачок 22 на новый, при каждом снятии выпускного клапана 23 или впу-
скного клапана 24.






124

ГЛАВА 6.     КАПИТАЛЬНЫЙ РЕМОНТ ДВИГАТЕЛЯ



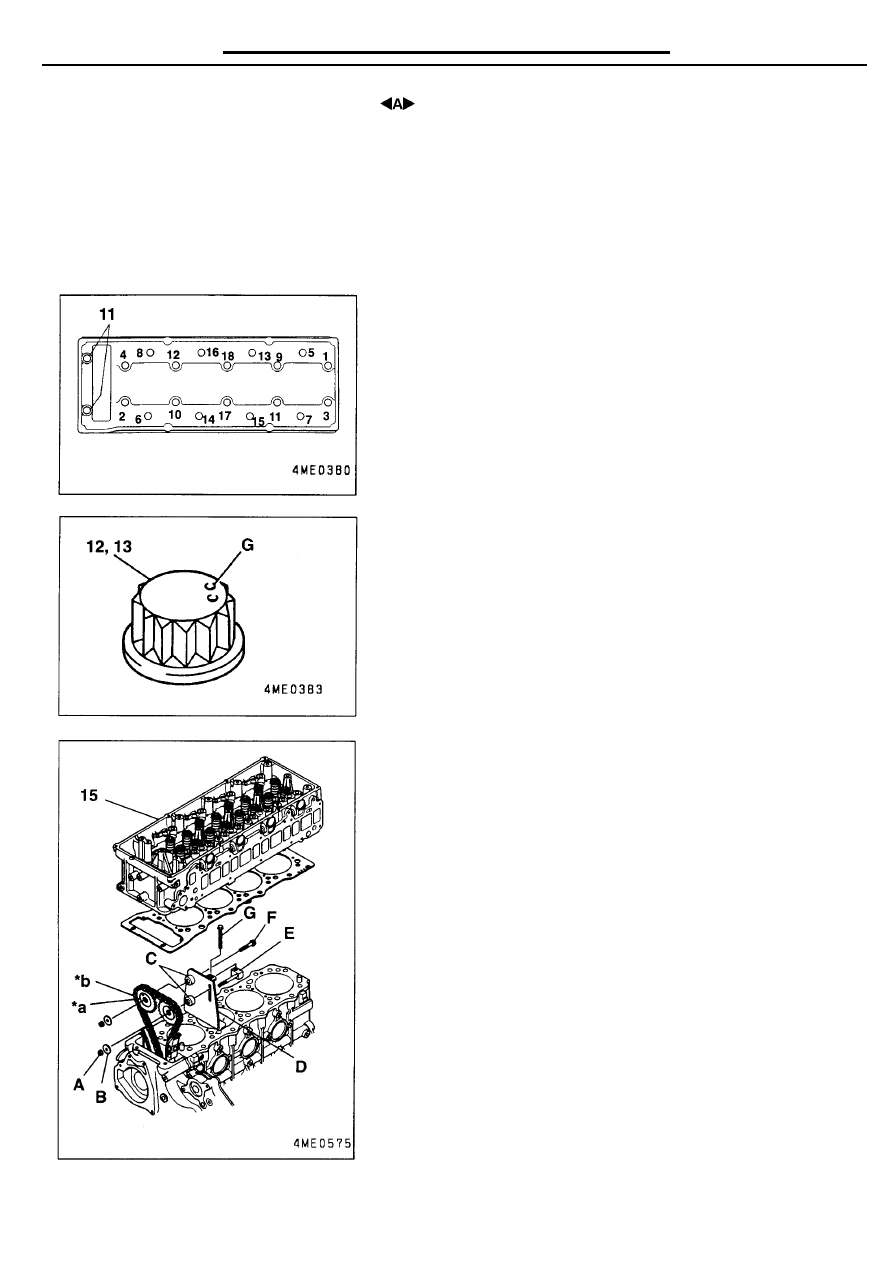

(2) Основные операции по снятию

 Снятие головки цилиндров в сборе / прокладки го-

ловки цилиндров

Внимание
При снятии прокладки 16 головки цилиндров проявляйте ос-
торожность, чтобы не поцарапать головку цилиндров в сборе
15, привалочную плоскость блока цилиндров в сборе и крыш-
ку распределительных шестерен в сборе.




(1)  Постепенно ослабьте болты крепления головки цилиндров

строго в последовательности, показанной номерами на рисун-
ке, а затем снимите их.





Внимание
Нанесите кернером метку G на головку болта крепления голов-
ки цилиндров 12, 13 при каждой затяжке болта. Замените болт,
имеющий три метки (свидетельство трехкратного применения
болта).



(2)  Поднимите головку цилиндров в сборе вертикально вверх и

снимите, одновременно удерживая звездочки *а распредели-
тельных валов в зацеплении с цепью привода ГРМ *b.

(3)  После снятия головки цилиндров в сборе закрепите звездочки

*а распределительных валов вместе с цепью привода ГРМ *b с
помощью специального приспособления.



Составные части специального приспособления МН 063490 –
набор держателя звездочки распределительного вала:
А:  Гайка
В:  Шайба
С:  Проставка
D:  Регулировочная пластина
Е:  Гайка
F:  Болт
G:  Болт







125

ГЛАВА 6.     КАПИТАЛЬНЫЙ РЕМОНТ ДВИГАТЕЛЯ







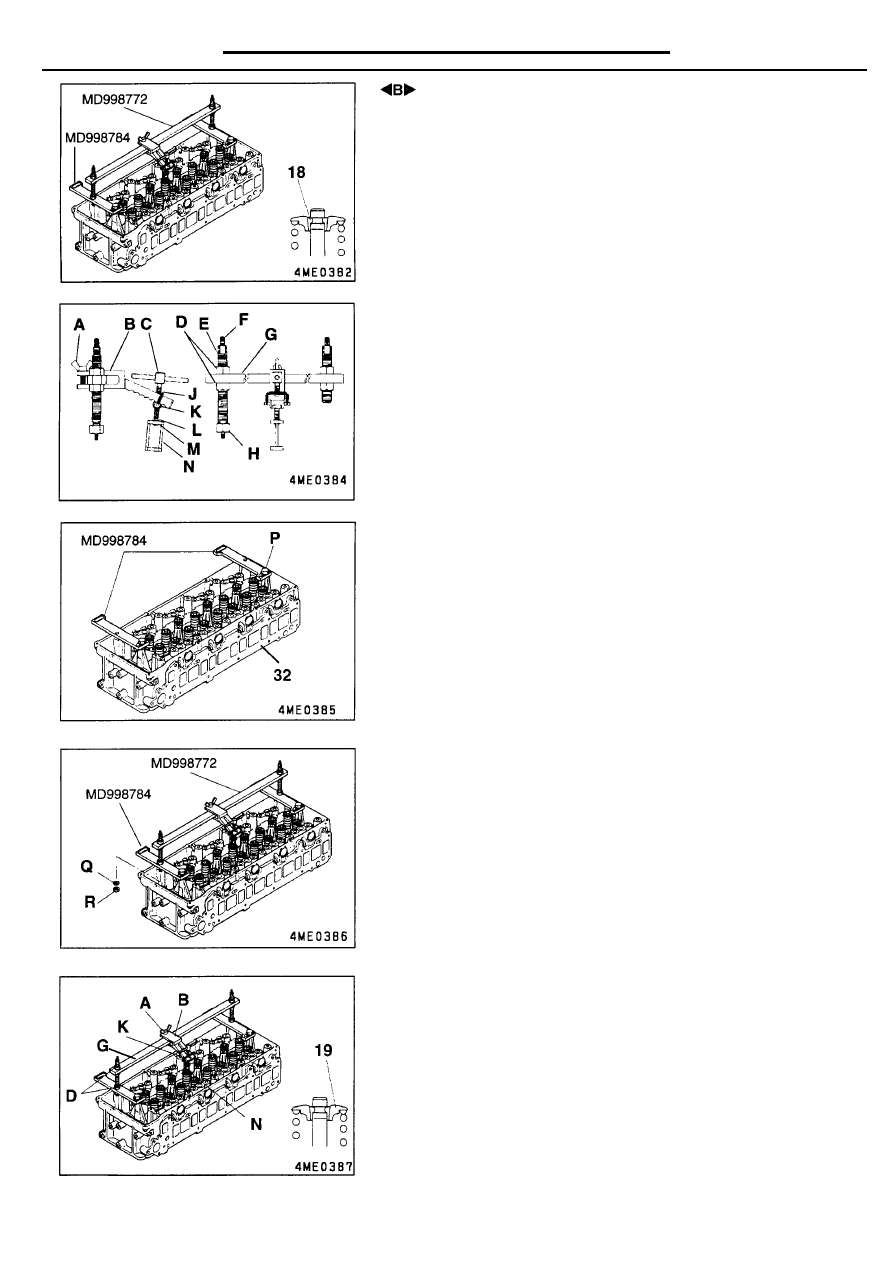

 Снятие сухарей

(Метод 1)
Используя специальные инструменты, снимите сухари 18 как пока-
зано на рисунке.




Составные части специального приспособления МD 998772 – При-
способление для сжатия пружин клапанов:

А:  Барашковый болт
В:  Скоба
С:  Рукоятка
D:  Гайка
Е:  Болт
F:  Винт с пазами
G:  Планка
Н:  Контргайка
J:  Пружина натяжения
К:  Подвижная гайка
L:  Шайба
М:  Стопорное кольцо
N:  Держатель скобы





(1)  Установите специальные инструменты на головку цилиндров

32 как показано на рисунке.



Р: Болт (М8 х 12,5 мм)





(2)  Установите специальный инструмент MD 998772 на специаль-

ные инструменты MD 998784 как показано на рисунке.



Q: Шайба

 R:

Гайка (М6 х 1 мм)





(3)  Переместите скобу В и подвижную гайку К в положение когда

держатель скобы N будет упираться в тарелку пружины клапа-
на 19 строго снизу, после чего закрепите детали барашковым
болтом А.
Используйте гайки D для регулировки планки G в вертикальном
направлении.



ПРИМЕЧАНИЕ



Планка G должна находиться горизонтально.
