ГЛАВА 6.     КАПИТАЛЬНЫЙ РЕМОНТ ДВИГАТЕЛЯ



6-7. ТОПЛИВНЫЙ НАСОС ВЫСОКОГО ДАВЛЕНИЯ В СБОРЕ
СНЯТИЕ И УСТАНОВКА











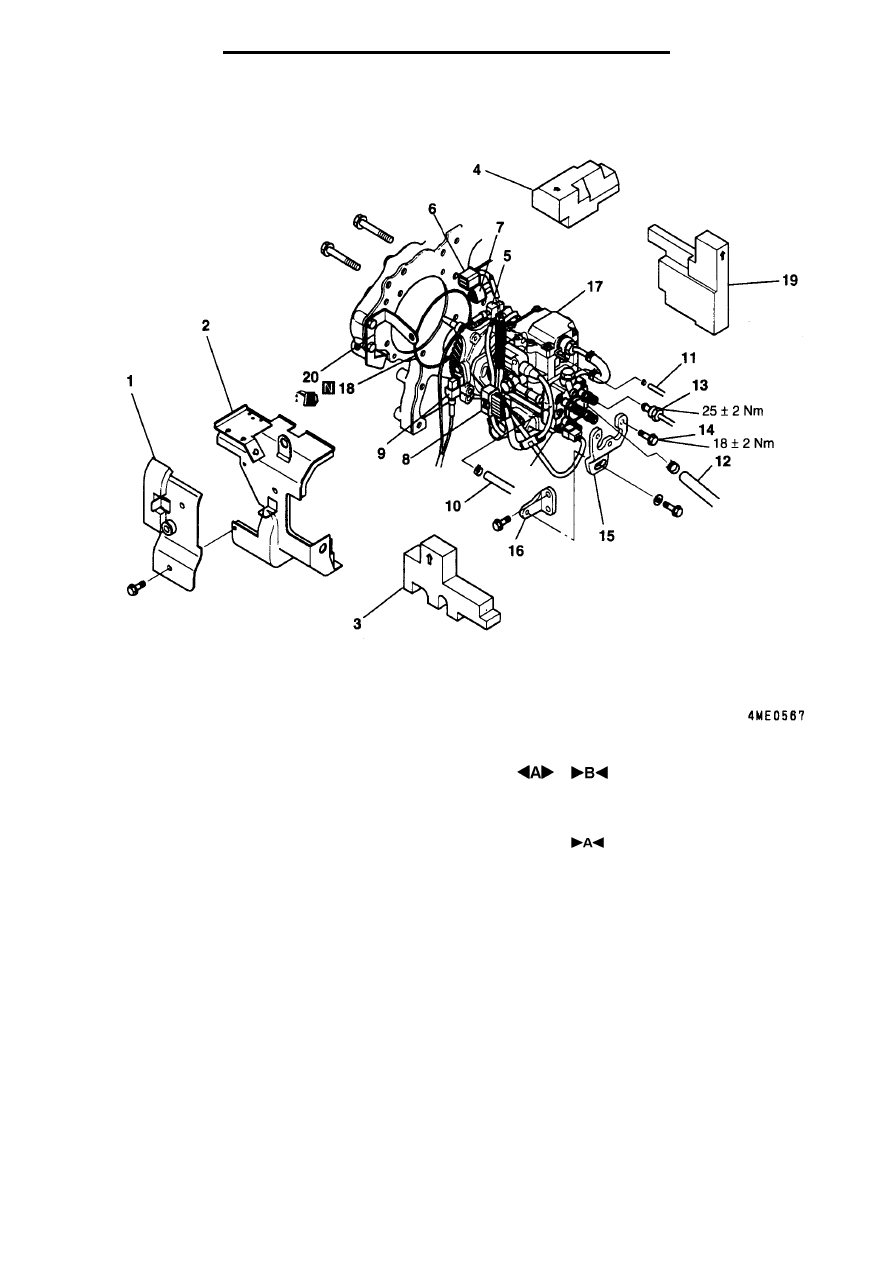

Последовательность разборки


1. Кожух ТНВД В
2. Кожух ТНВД А
3. Резиновая вставка
4. Резиновая вставка
5. Проводка
6. Проводка
7. Проводка
8. Проводка
9. Проводка
10. Шланг возврата топлива






















11. Кольцевая прокладка
12. Шланг топливный отводящий
13. Топливная трубка высокого давле-
ния
14. Болт
15. Опора ТНВД
16. Опора ТНВД
17. ТНВД в сборе
18. Кольцевая прокладка
19. Резиновая вставка
20. Опора


Внимание
1.

Топливо очень огнеопасно. Не допускайте нахождения открытого пламени и источников
тепла рядом с ним.

2.

Полностью вытирайте пролитое топливо. Оно может возгореться.

3.

ТНВД в сборе 17 следует обслуживать на станции технического обслуживания Zexel.

4.

Частички пыли, попавшие в ТНВД в сборе 17, могут сильно ухудшить характеристики
двигателя. Чтобы этого не случилось, полностью закройте все отверстия после снятия
таких деталей как трубки и шланги.

5.

Перед установкой топливной трубки высокого давления 13 проверьте посадочную по-
верхность трубки на отсутствие любых повреждений и отклонений формы.





107

ГЛАВА 6.     КАПИТАЛЬНЫЙ РЕМОНТ ДВИГАТЕЛЯ



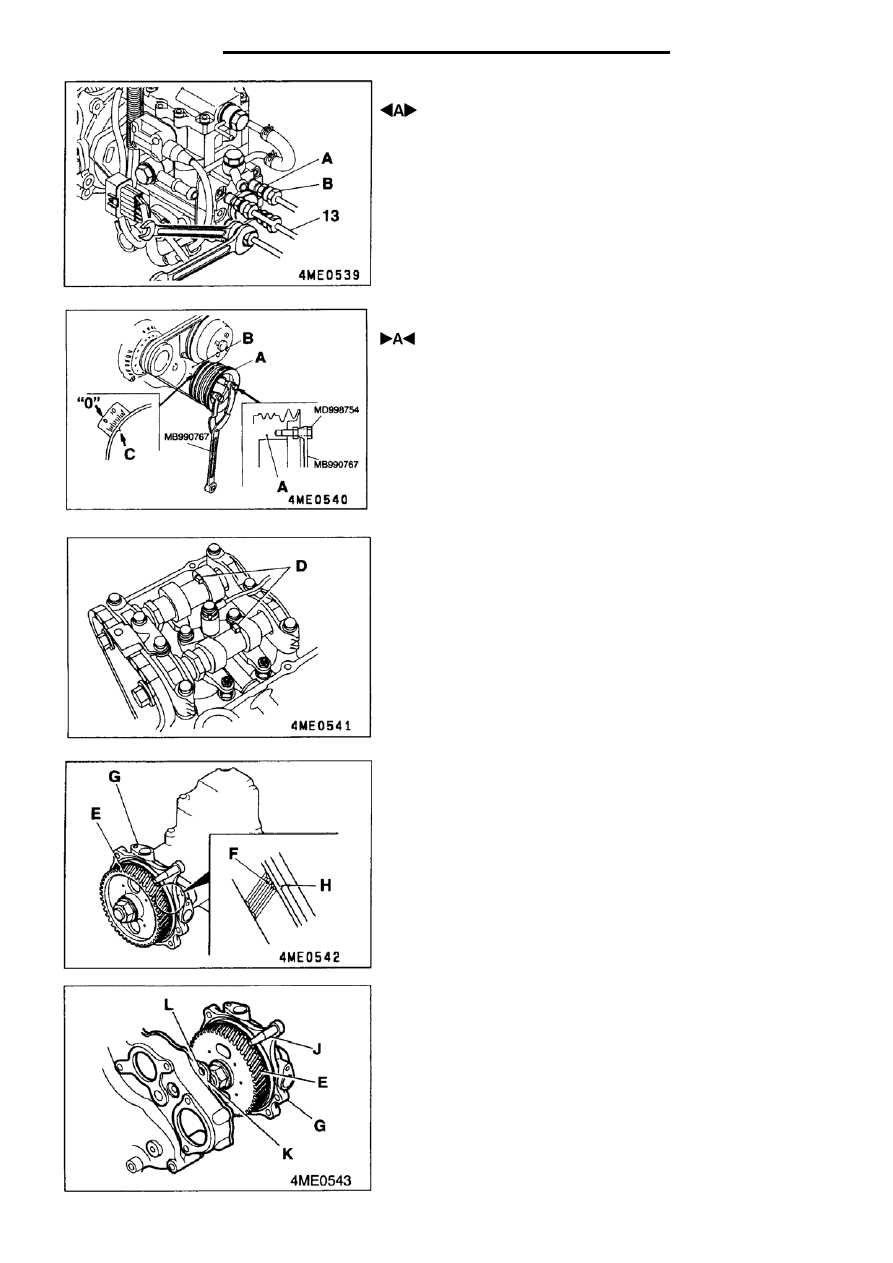

(2) Основные операции по снятию

 Снятие топливной трубки высокого давле-

ния

(1)  Ослабьте гайку штуцера В топливной трубки высоко-

го давления 13, удерживая корпус А нагнетательного
клапана ТНВД с помощью ключа, чтобы предотвра-
тить их совместное вращение.



(3) Основные операции по установке

 Установка ТНВД в сборе

(1)  Проверните шкив коленчатого вала двигателя А с

помощью специального приспособления, чтобы ус-
тановить поршень первого цилиндра в ВМТ такта
сжатия. Совместите риску С на шкиве коленчатого
вала с установочной меткой "0" на крышке В рас-
пределительных шестерен.



Внимание
1.  Если канавка D на шестигранной части распреде-

лительного вала обращена вверх, поршень ци-
линдра № 1 находится в ВМТ такта сжатия. Если
нет, то проверните шкив коленчатого вала А еще
на один оборот в нормальном направлении вра-
щения.

2.  Никогда не поворачивайте шкив коленчатого ва-

ла А в обратном направлении. Это может вы-
звать повреждение натяжителя цепи привода
ГРМ.
Если коленчатый вал случайно провернулся в
обратном направлении то снимите и снова уста-

(2)  Совместите риску F на шестерне E привода ТНВД с

установочной меткой "H" на фланцевой пластине G
ТНВД.



(3)  Совместите направляющий штифт J на фланцевой

пластине G ТНВД с направляющим отверстием L в
передней плите K блока цилиндров и подсоедините
ТНВД в сборе к передней крышке до зацепления
шестерни Е привода ТНВД и промежуточной шестер-
ни.





108

ГЛАВА 6.     КАПИТАЛЬНЫЙ РЕМОНТ ДВИГАТЕЛЯ

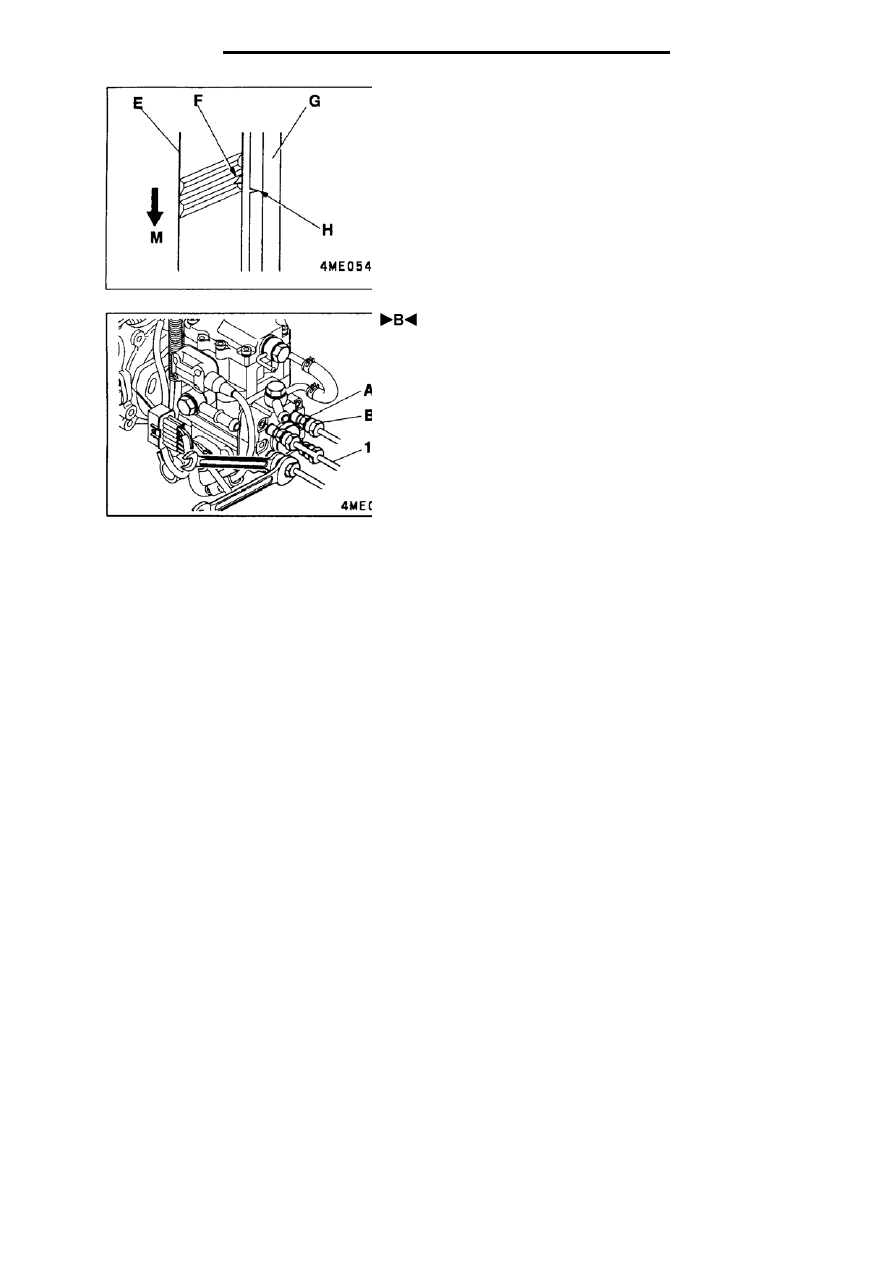

(4)  Убедитесь, что риска F на шестерне E привода ТНВД со-

вмещена с установочной меткой "H" на фланцевой пласти-
не G ТНВД. Затем закрепите ТНВД в сборе на передней
крышке блока цилиндров.



Во время зацепления шестерен риска F на шестерне при-
вода ТНВД должна двигаться в направлении M.



 Установка топливной трубки высокого давления

(1)  Закрепите гайку В штуцера топливной трубки высокого

давления 13, удерживая корпус А нагнетательного клапана
ТНВД с помощью ключа, чтобы предотвратить их совмест-
ное вращение.















Pub. No. PTEE0005





109

ГЛАВА 6.     КАПИТАЛЬНЫЙ РЕМОНТ ДВИГАТЕЛЯ

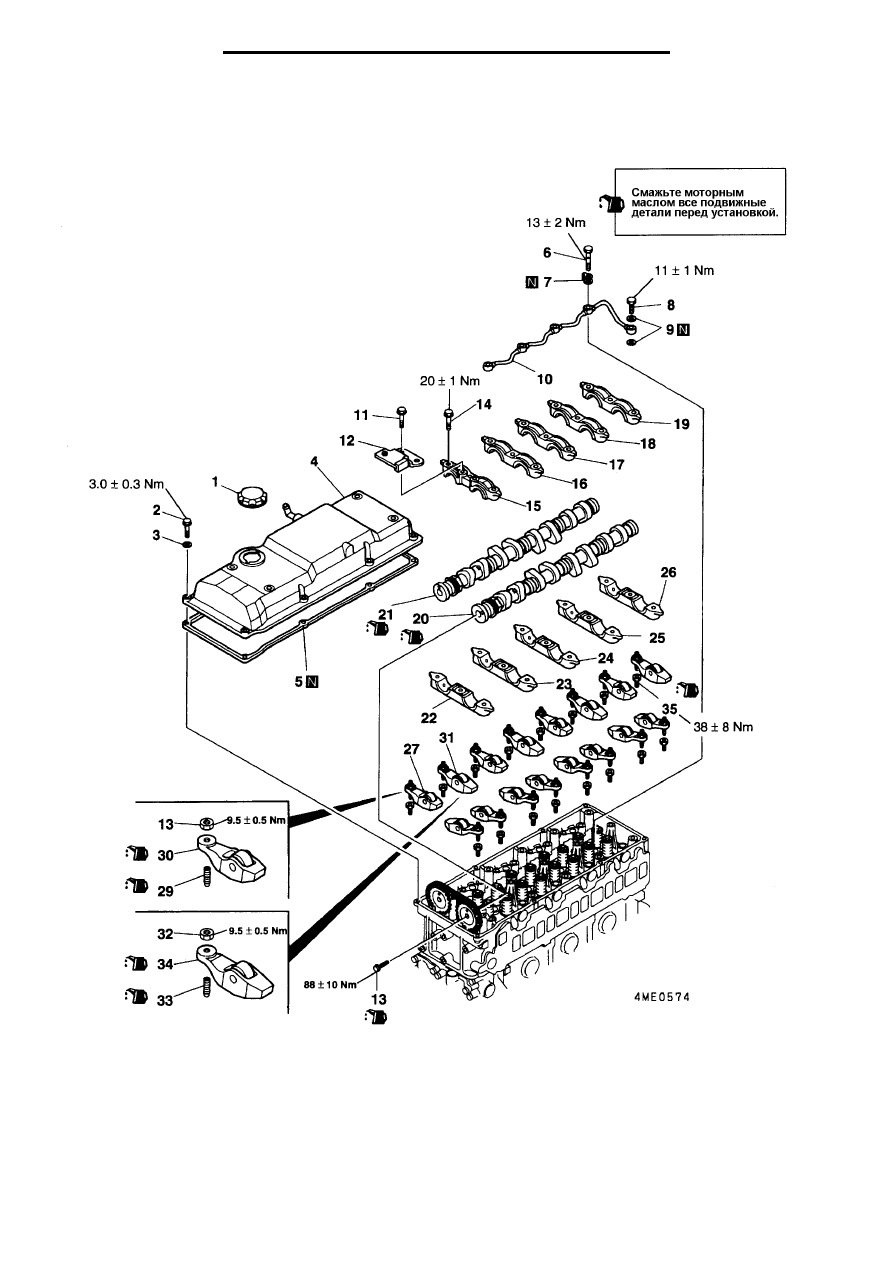

6-8. КРЫШКА ГОЛОВКИ ЦИЛИНДРОВ, КРЫШКИ ПОДШИПНИКОВ В СБОРЕ И
РАСПРЕДЕЛИТЕЛЬНЫЕ ВАЛЫ
(1) Снятие и установка
