ГЛАВА 6.     КАПИТАЛЬНЫЙ РЕМОНТ ДВИГАТЕЛЯ

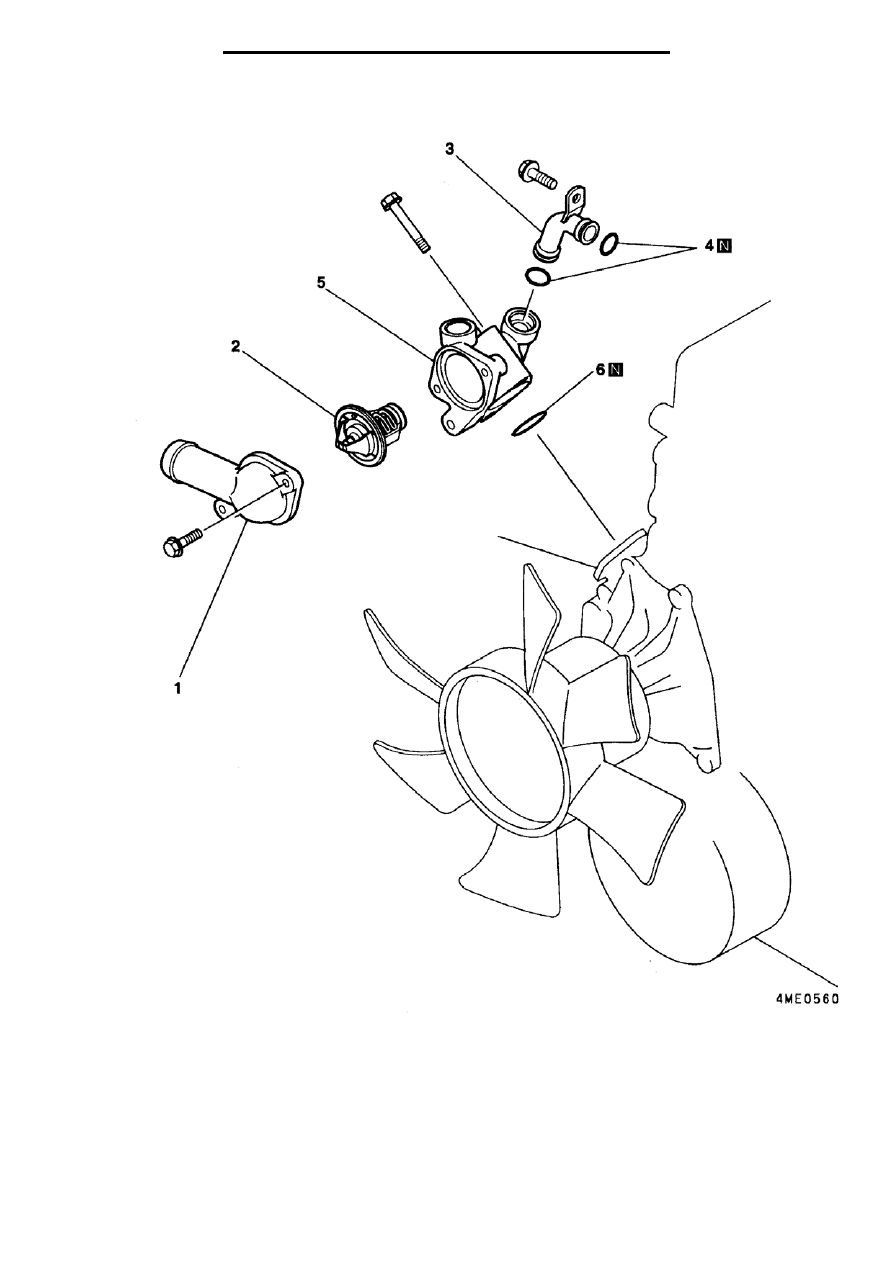

6-3. ТЕРМОСТАТ
СНЯТИЕ И УСТАНОВКА



Последовательность разборки


1. Подводящий патрубок термостата
2. Термостат
3. Перепускная трубка системы охлаж-

дения

4. Кольцевая прокладка
5. Корпус термостата
6. Кольцевая прокладка







103

ГЛАВА 6.     КАПИТАЛЬНЫЙ РЕМОНТ ДВИГАТЕЛЯ

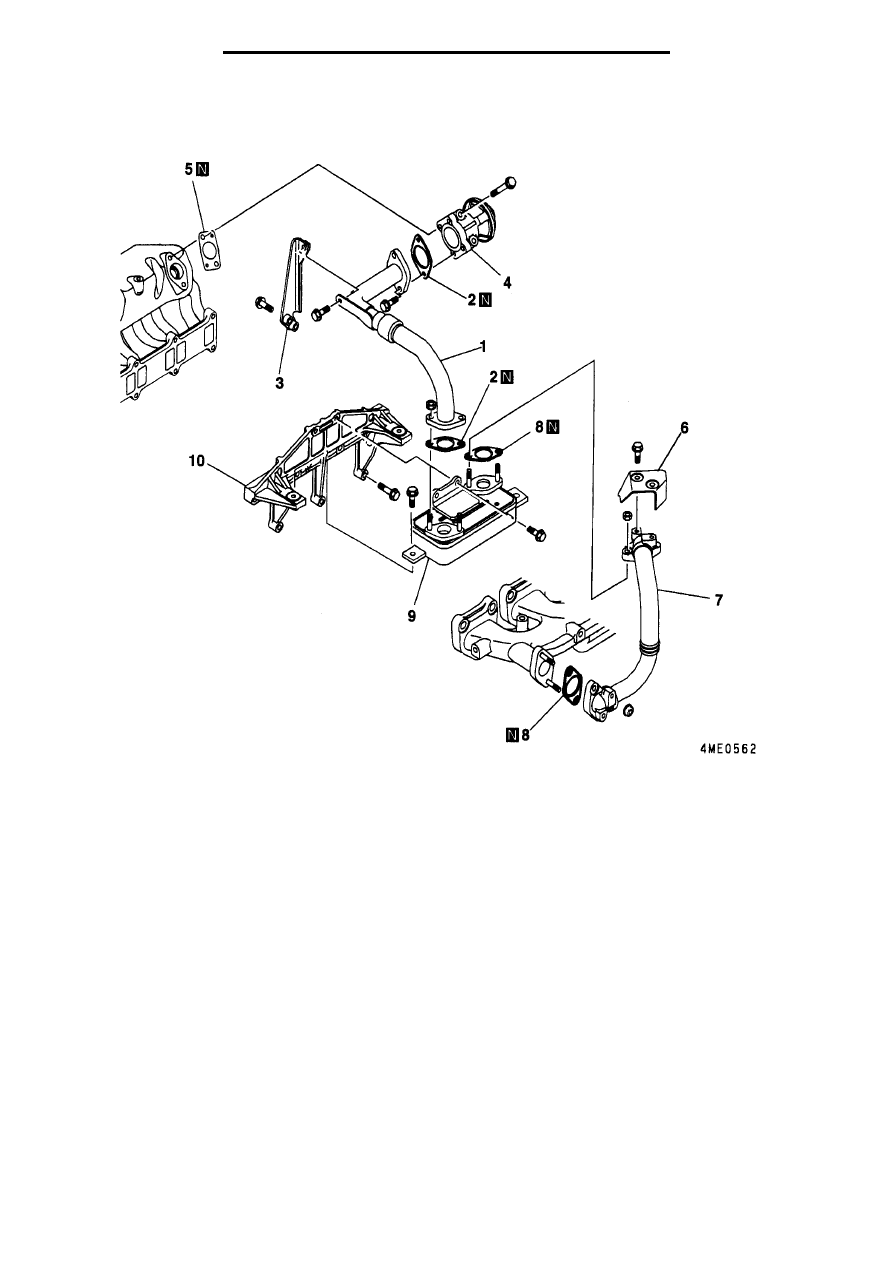

6-4. КЛАПАН РЕЦИРКУЛЯЦИИ ОТРАБОТАВШИХ ГАЗОВ
СНЯТИЕ И УСТАНОВКА











Послед

ость разборки



1. Трубка системы рециркуляции ОГ (EGR)
2. Прокладка
3. Опора трубки системы рециркуляции ОГ

(EGR)

4. Клапан рециркуляции ОГ (EGR)
5. Прокладка




6. Теплозащита
7. Трубка системы рециркуляции ОГ (EGR)
8. Прокладка
9. Короб системы рециркуляции ОГ (EGR)
10. Кронштейн короба системы рециркуляции

ОГ (EGR)





овательн



104

ГЛАВА 6.     КАПИТАЛЬНЫЙ РЕМОНТ ДВИГАТЕЛЯ

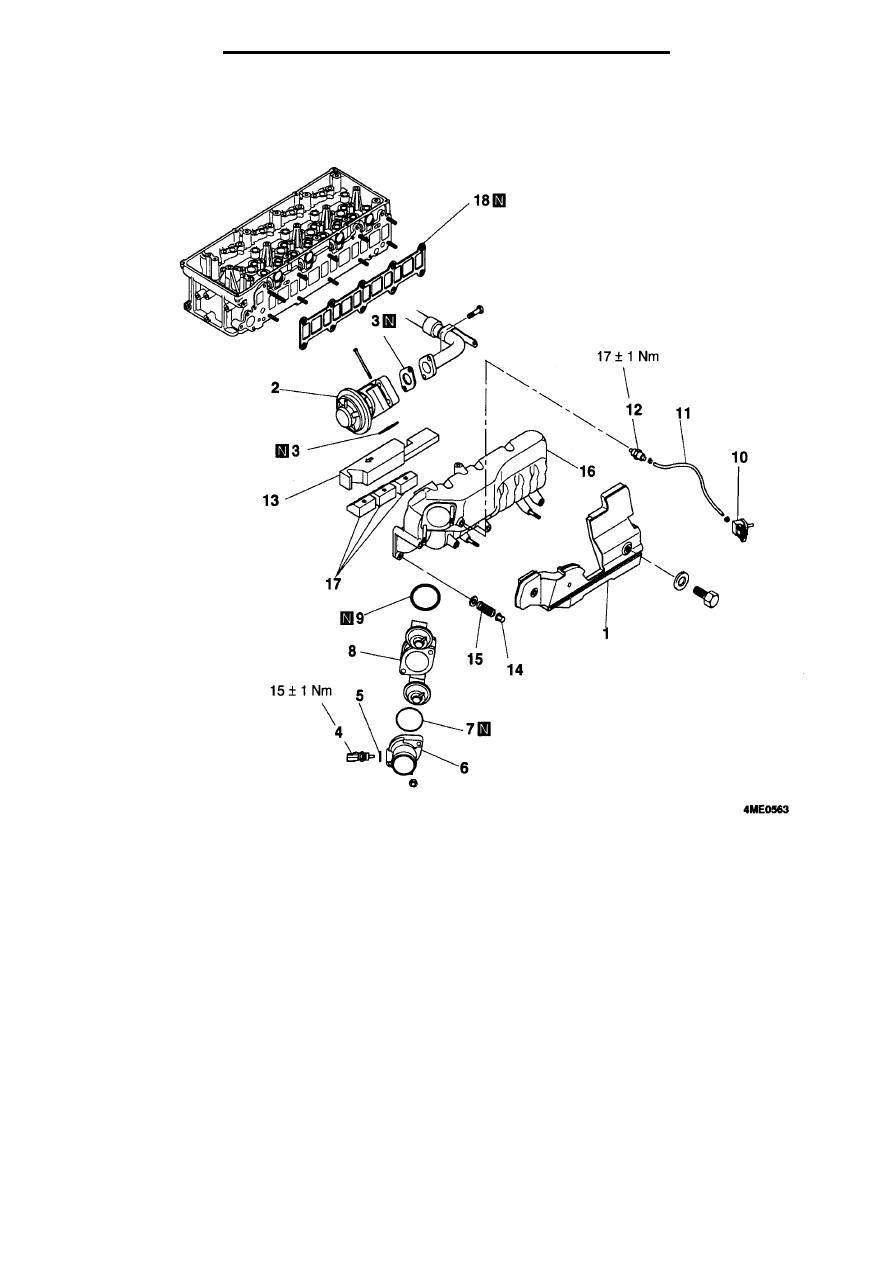

6-5. ВПУСКНОЙ КОЛЛЕКТОР
СНЯТИЕ И УСТАНОВКА







Последовательность разборки


1. Боковая крышка
2. Клапан рециркуляции отработавших

газов (EGR)

3. Прокладка
4. Датчик температуры наддувочного

воздуха

5. Прокладка
6. Штуцер впуска воздуха
7. Кольцевая прокладка
8. Корпус дроссельной заслонки в сбо-

ре

9. Кольцевая прокладка




10. Датчик давления наддува
11. Шланг наддувочного воздуха
12. Фильтр отработавших газов
13. Резиновая вставка А
14. Гайка
15. Пружина
16. Впускной коллектор
17. Резиновая вставка В
18. Прокладка






105

ГЛАВА 6.     КАПИТАЛЬНЫЙ РЕМОНТ ДВИГАТЕЛЯ



6-6. ВЫПУСКНОЙ КОЛЛЕКТОР
СНЯТИЕ И УСТАНОВКА





Последовательность разборки


1. Теплозащита
2. теплозащита
3. Болт
4. Гайка
5. Гайка
6. Выпускной коллектор
7. Прокладка













106
