Mitsubishi: техническое обслуживание автомобилей - часть 115





ГЛАВА 5.     ПРОВЕРКА И РЕГУЛИРОВКА ЭЛЕКТРИЧЕСКИХ ЭЛЕМЕНТОВ

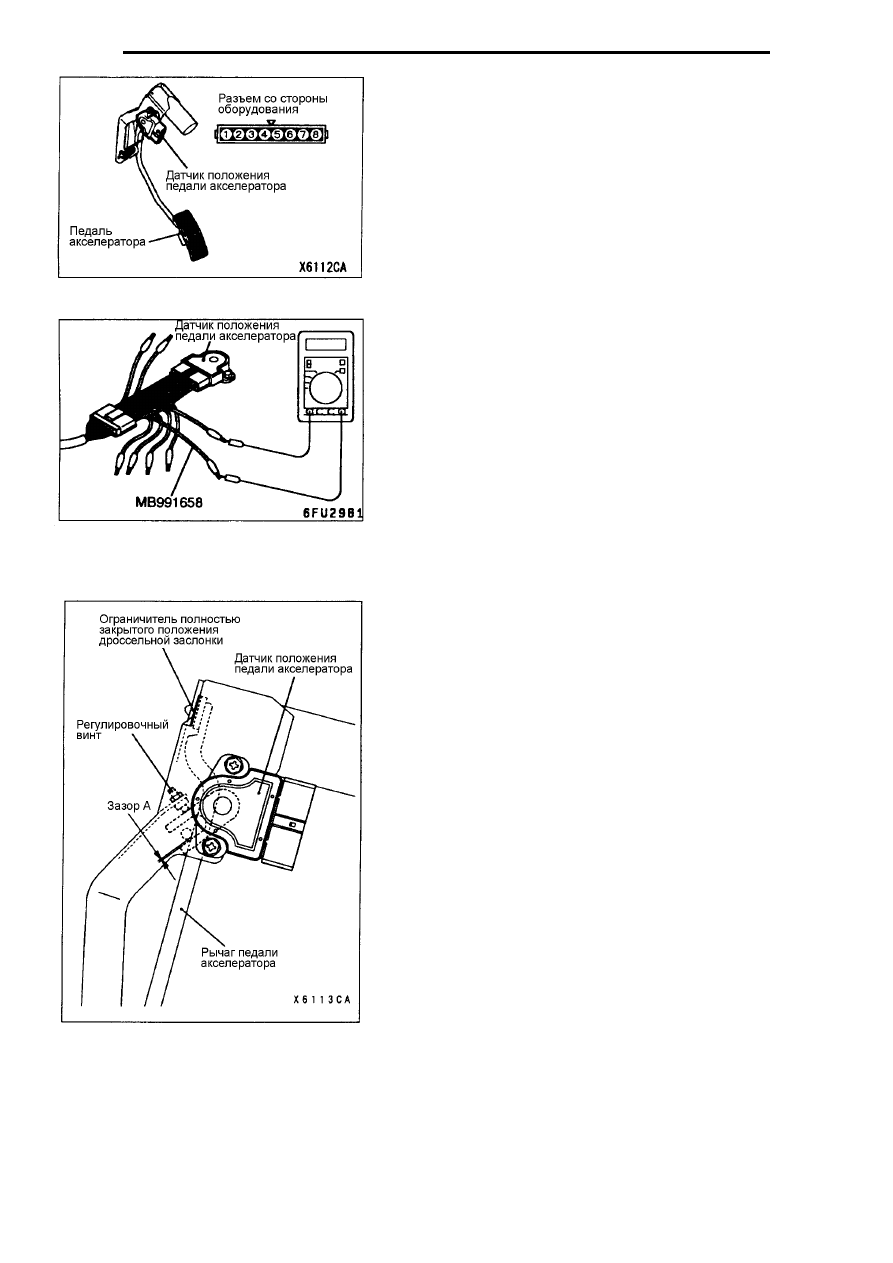

3)  Регулировка датчика положения педали

акселератора.

Внимание
(1)  Датчик положение педали акселератора регу-

лируется на заводе. Поэтому его не следует
снимать, не приняв меры предосторожности.

(2)  Если регулировка выполнена неправильно,

произведите новую регулировку следующим
образом.

1.  Полностью снимите датчик педали акселератора.



2.Подсоедините MUT-II к диагностическому разъ-

ему. Если MUT-II не используется необходимо про-
извести следующую операцию

(1) Отсоедините разъем датчика положения педа-

ли акселератора и подсоедините специальный инст-
румент (жгут тестовых проводов: МВ991658) между
двумя разъемами). (Будьте внимательны, не перепу-
тайте номера выводов разъемов.)

(2) Подсоедините электронный вольтметр между

выводом № 3 разъема датчика положения педали
акселератора (выходной сигнал APS1) и выводом №
1 («масса» APS1).

3.Ослабьте затяжку болта крепления датчика педали

акселератора.

4.  Убедитесь, что рычаг педали акселератора касает-

ся ограничителя полностью закрытого положения
дроссельной заслонки.

5.  Используйте регулировочный винт для установки

зазора А (показанного на рисунке) между 0,5 и 0,93
мм.

6.  Зафиксируйте регулировочный винт контргайкой.
7.  Поверните ключ зажигания. (Двигатель не запус-

кайте.)

8.  Вращением датчика положения педали акселера-

тора добейтесь номинального значения выходного
сигнала APS1.



Номинальное значение: 0,985 – 1,085 В

9.  Надежно затяните болт крепления датчика поло-

жения педали акселератора.

10.  Полностью установите педали акселератора.









95

ГЛАВА 5.     ПРОВЕРКА И РЕГУЛИРОВКА ЭЛЕКТРИЧЕСКИХ ЭЛЕМЕНТОВ

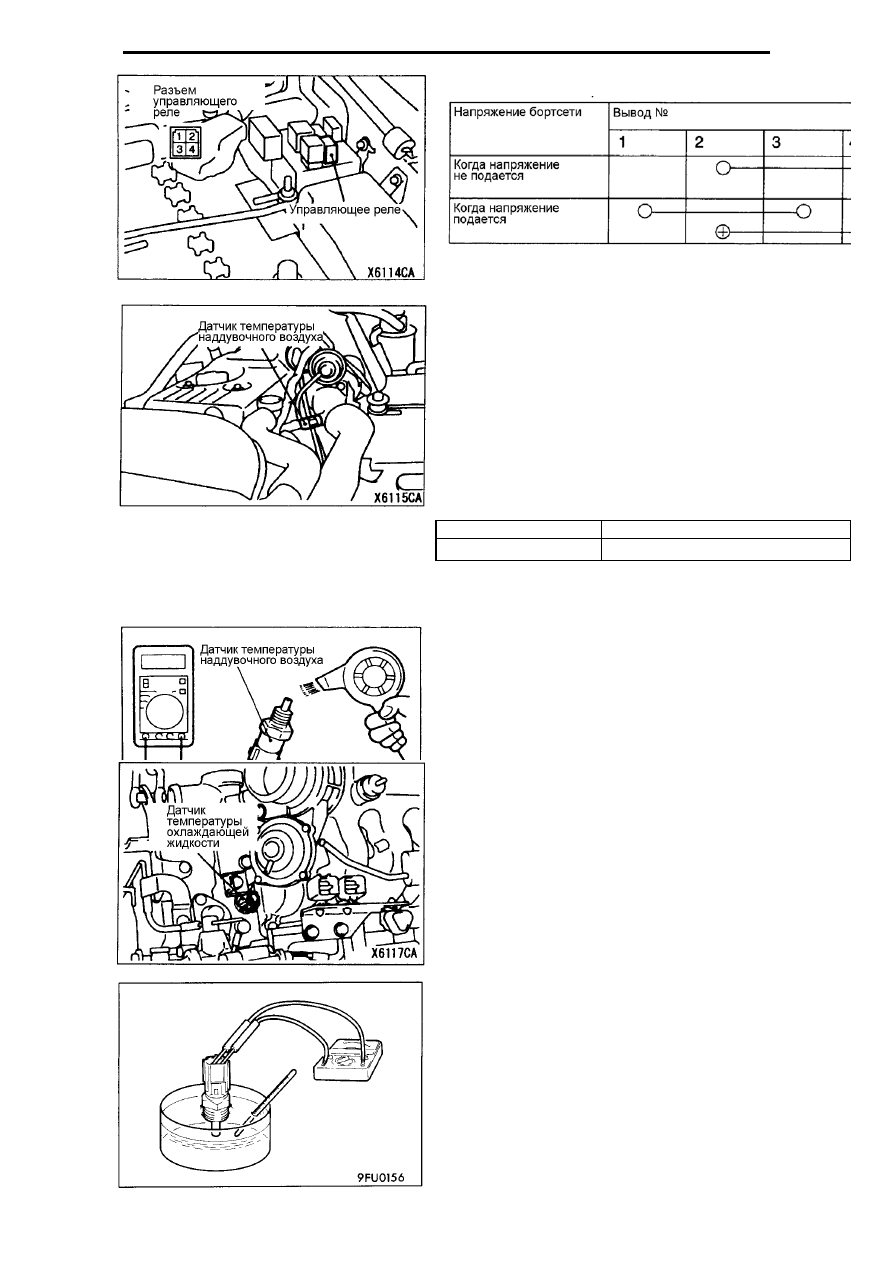

4) Проверка цепей управляющего реле

5)  Проверка датчика температуры наддувоч-

ного воздуха (датчика температуры воздуха
на впуске)

1.  Снимите датчик температуры воздуха наддува.
2.  Измерьте напряжение на выводе разъема датчика

температуры наддувочного воздуха.



Номинальное значение:

2,3 – 2,9 кОм (при 20

°С)

0,3 – 0,39 кОм (при 80

°С)

3.  Измерьте сопротивление после нагрева чувстви-

тельного элемента датчика при помощи фена.

Температура (

°С)

Величина сопротивления (кОм)

Повышается

Становится меньше



4.  Если сопротивление не соответствует диапазону

номинальных значений или не изменяется совсем,
замените датчик температуры наддувочного возду-
ха.



ПРИМЕЧАНИЕ: Также замените прокладку датчика.

5.

Затяните датчик температуры наддувочного

воздуха заданным моментом затяжки.


Момент затяжки: 15

± 1 Н м





6)  Проверка датчика температуры охлаждаю-

щей жидкости

1.  Снимите датчик температуры охлаждающей жидко-

сти.





2.  Опустите чувствительный элемент датчика в горя-

чую воду и измерьте сопротивление между выво-
дами.
Номинальное значение:

2,3 - 2,6 кОм (при 20

°С)

0,30 - 0,34 кОм (при 80

°С)

3.  Если значение сопротивления значительно отлича-

ется от номинального, замените датчик температу-
ры охлаждающей жидкости.





96

ГЛАВА 5.     ПРОВЕРКА И РЕГУЛИРОВКА ЭЛЕКТРИЧЕСКИХ ЭЛЕМЕНТОВ

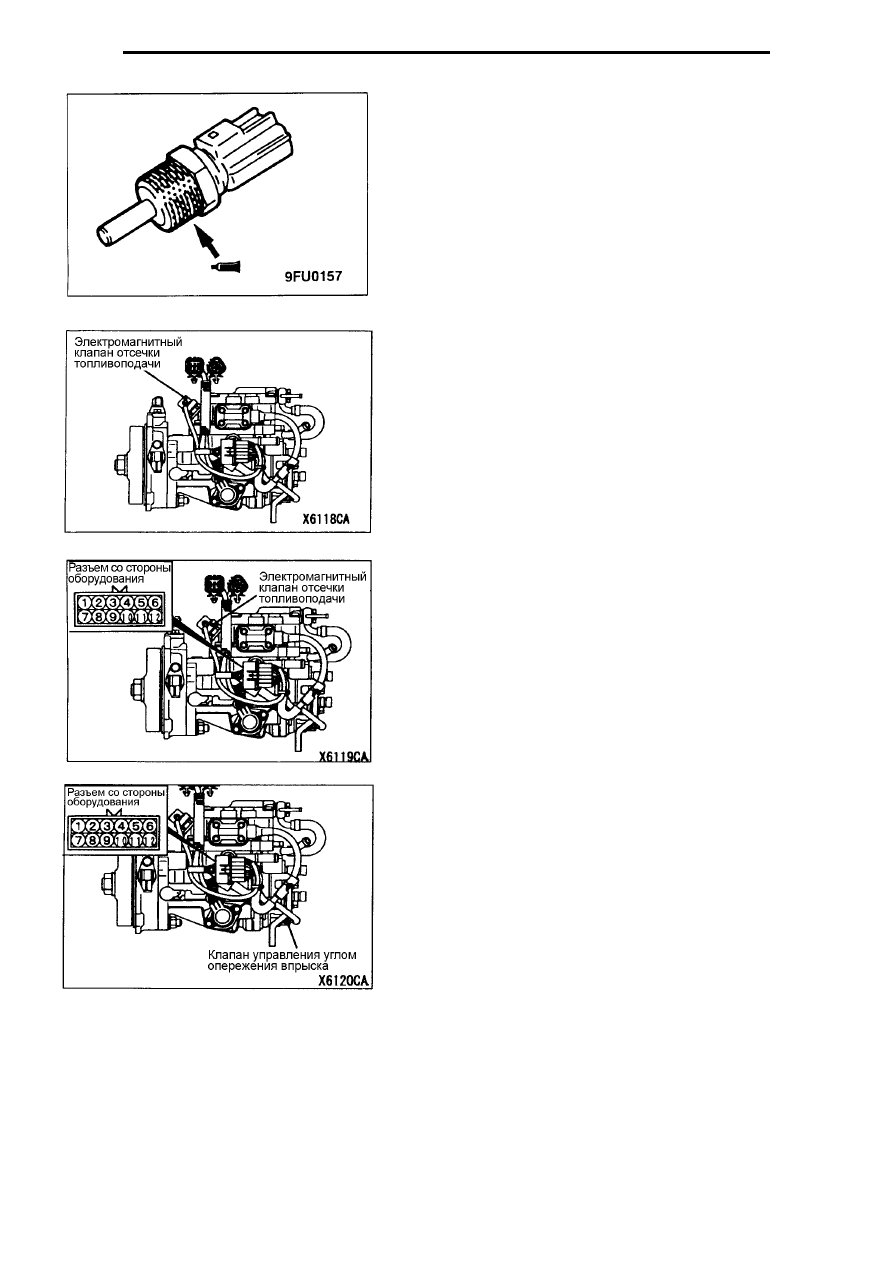

4.  Нанесите герметик на резьбу датчика температу-

ры охлаждающей жидкости и затяните его указан-
ным моментом затяжки.
Рекомендуемый герметик:

3М NUT Locking Part № 4171 или аналогич-
ный

Момент затяжки: 40

± 4 Н м






7)  Проверка ТНВД

•  Проверка клапана отсечки топливоподачи

[Проверка звука срабатывания]
1.  Закрепите микрофон на электромагнитном клапа-

не отсечки топливоподачи, чтобы проверить звук
работы при включении зажигания.





[Проверка сопротивления обмотки]
1.  Отсоедините разъем ТНВД (12-контактный).
2.  Измерьте сопротивление между выводом № 1

(электромагнитного клапана отсечки топливопо-
дачи) и корпусом ТНВД.
Номинальное значение: 6,8 – 9,2 Ом

•  Проверка клапана управления углом опереже-

ния впрыска

1.  Отсоедините разъем ТНВД (12-контактный).
2.  Измерьте сопротивление между выводом № 5 и

выводом № 9.



Номинальное значение: 10,8 – 11,2 Ом





97

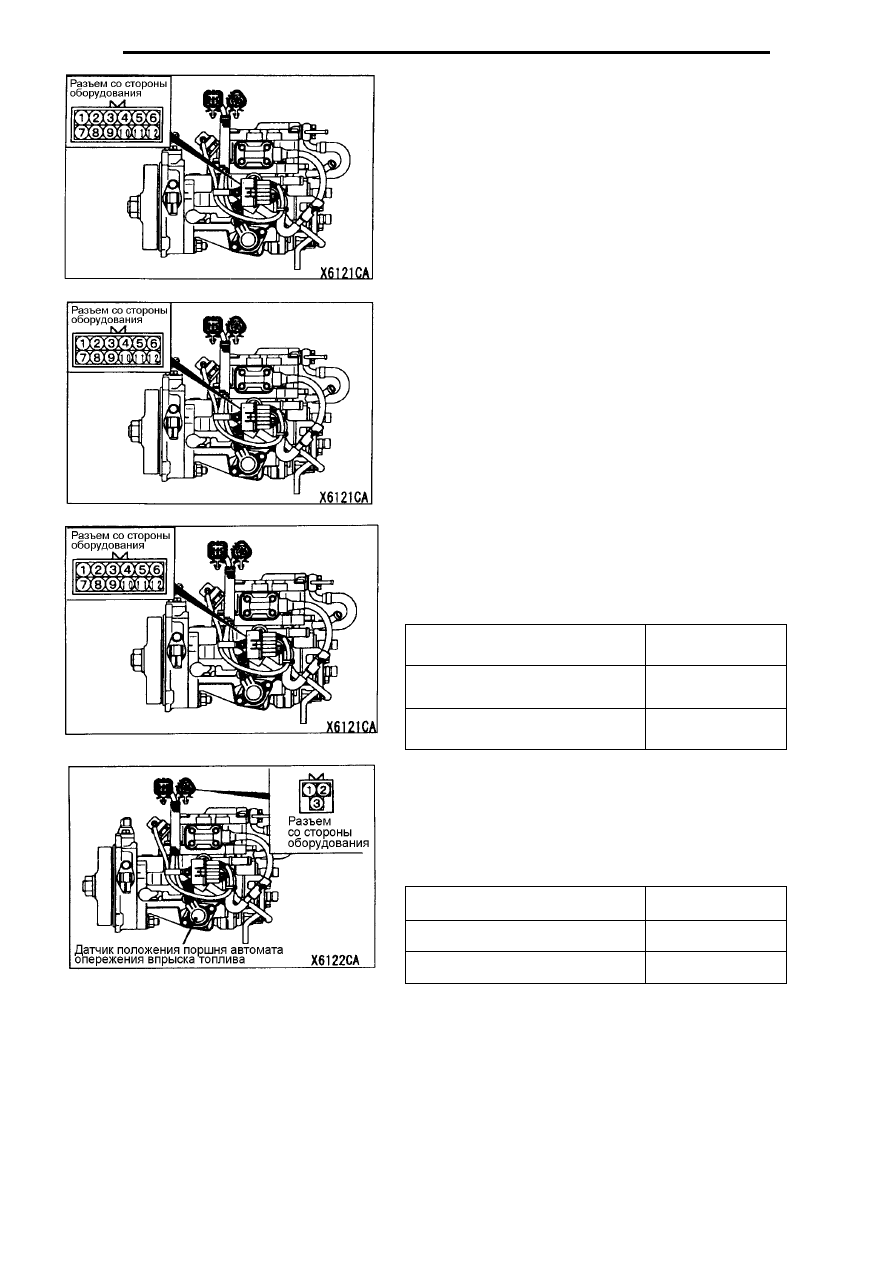

ГЛАВА 5.     ПРОВЕРКА И РЕГУЛИРОВКА ЭЛЕКТРИЧЕСКИХ ЭЛЕМЕНТОВ

•  Проверка исполнительного устройства элек-

тронного гувернера ТНВД

1.  Отсоедините разъем ТНВД (12-контактный).
2.  Измерьте сопротивление между выводом № 6 и

выводом № 10.



Номинальное значение: 0,64 – 0,72 Ом

•  Проверка датчика температуры топлива

1.  Отсоедините разъем ТНВД (12-контактный).
2.  Измерьте сопротивление между выводом № 7 и

выводом № 11.



Номинальное значение: 1,4 – 2,6 Ом

•  Проверка датчика положения дозирующей

муфты ТНВД

1.  Отсоедините разъем ТНВД (12-контактный).
2.  Измерьте сопротивление между следующими вы-

водами.



Вывод № 4 – Вывод № 12

11,2 – 12,4 Ом



Вывод № 4 – Вывод № 8

5,6 – 6,2 Ом



Вывод № 8 – Вывод № 12

5,6 – 6,2 Ом

•  Проверка датчика положения поршня автомата

опережения впрыска топлива

1.  Отсоедините разъем датчика положения поршня

автомата опережения впрыска топлива.).

2.  Измерьте сопротивление между следующими вы-

водами.



Вывод № 1 – Вывод № 2

160 - 168 Ом



Вывод № 1 – Вывод № 3

80 – 84 Ом



Вывод № 2 – Вывод № 3

80 - 84 Ом



98
