Mitsubishi: техническое обслуживание автомобилей - часть 116





ГЛАВА 5.     ПРОВЕРКА И РЕГУЛИРОВКА ЭЛЕКТРИЧЕСКИХ ЭЛЕМЕНТОВ

•  Проверка основного датчика частоты враще-

ния коленчатого вала

1.  Отсоедините разъем датчика частоты вращения

коленчатого вала.

2.  Измерьте сопротивление между выводом № 2 и

выводом № 3.



Номинальное значение: 2,15 кОм



•  Проверка резервного датчика частоты враще-

ния коленчатого вала

1.  Отсоедините разъем датчика частоты вращения

коленчатого вала.

2.  Измерьте сопротивление между выводом № 2 и

выводом № 3.



Номинальное значение: 2,15 кОм




8)  Проверка электромагнитного клапана управ-

ления дроссельной заслонкой

•  Проверка работы электромагнитного клапана

управления главной/вспомогательной дроссель-
ной заслонкой

1.  Снимите разъем электромагнитного клапана управ-

ления главной/вспомогательной дроссельной заслон-
кой и вакуумный шланг.

2.  Подайте разряжение на каждый штуцер электромаг-

нитного клапана управления глав-
ной/вспомогательной дроссельной заслонкой ручным
вакуумным насосом, чтобы проверить удерживается
ли разряжение при подаче электрического заряда на
каждый вывод электромагнитного клапана или нет.

Электромагнитный клапан главной/вспомогательной
дроссельной заслонки


Напряжение бортсети

Исправное со-
стояние:



Когда напряжение подается

Разряжение
исчезает (раз-
ряжение сохра-
няется когда
штуцер А за-
крыт)



Когда напряжение не подается

Разряжение
исчезает (раз-
ряжение сохра-
няется когда
штуцер С за-
крыт)







99

ГЛАВА 5.     ПРОВЕРКА И РЕГУЛИРОВКА ЭЛЕКТРИЧЕСКИХ ЭЛЕМЕНТОВ

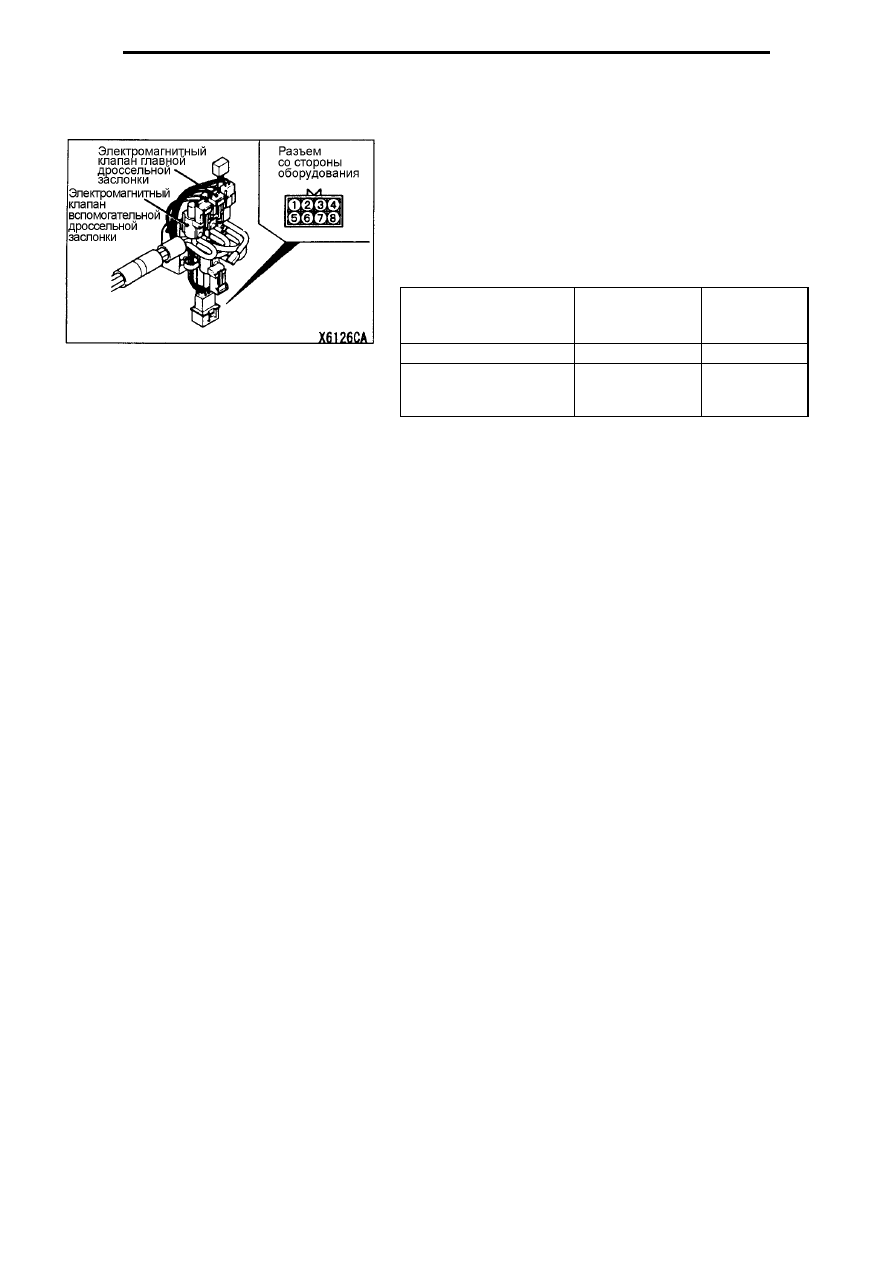

•  Проверка сопротивления электромагнитного кла-

пана управления главной/вспомогательной дрос-
сельной заслонкой

1.  Отсоедините промежуточный разъем электромагнит-

ного клапана главной/вспомогательной дроссельной
заслонки.

2.  Измерьте сопротивление обмотки между электромаг-

нитного клапана главной/вспомогательной дроссель-
ной заслонки.



Номинальное значение:

  Электромагнитный

клапан дроссельной
заслонки

Вывод, на ко-
тором прово-
дятся измере-

Значение
сопротивле-
ния, Ом

  Главный

2 - 6

36 - 44



Вспомогательный

1 - 5

36 - 44






100

ГЛАВА 6.     КАПИТАЛЬНЫЙ РЕМОНТ ДВИГАТЕЛЯ

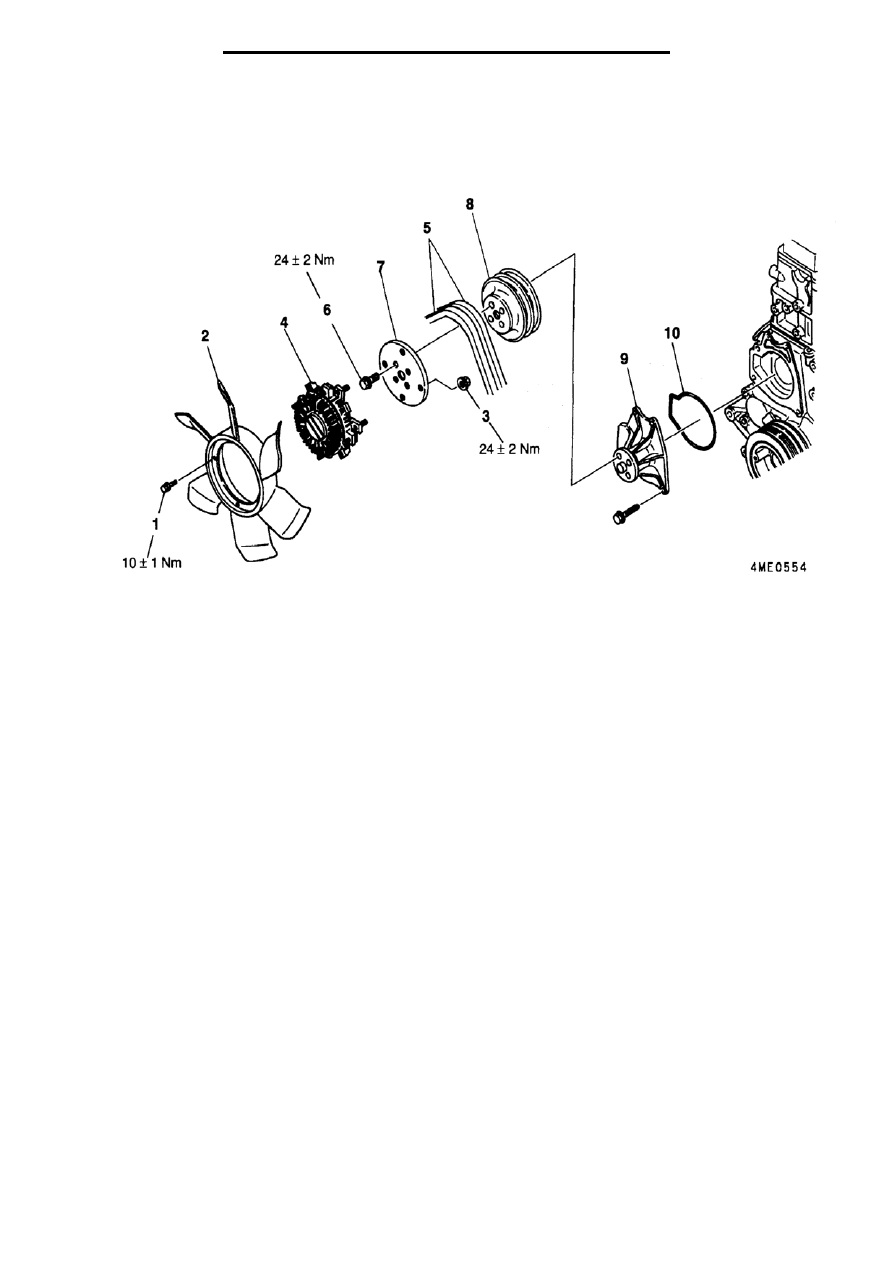

6-1. ВЕНТИЛЯТОР СИСТЕМЫ ОХЛАЖДЕНИЯ, ПРИВОДНОЙ РЕМЕНЬ И НАСОС ОХЛАЖ-
ДАЮЩЕЙ ЖИДКОСТИ
СНЯТИЕ И УСТАНОВКА




Последовательность разборки


1. Болт
2. Вентилятор системы охлаждения
3. Гайка
4. Автоматическая муфта вентилятора
5. Приводной ремень
6. Болт
7. Переходная пластина
8. Шкив привода насоса охлаждающей жид-

кости

9. Насос охлаждающей жидкости в сборе
10. Кольцевая прокладка








101

ГЛАВА 6.     КАПИТАЛЬНЫЙ РЕМОНТ ДВИГАТЕЛЯ

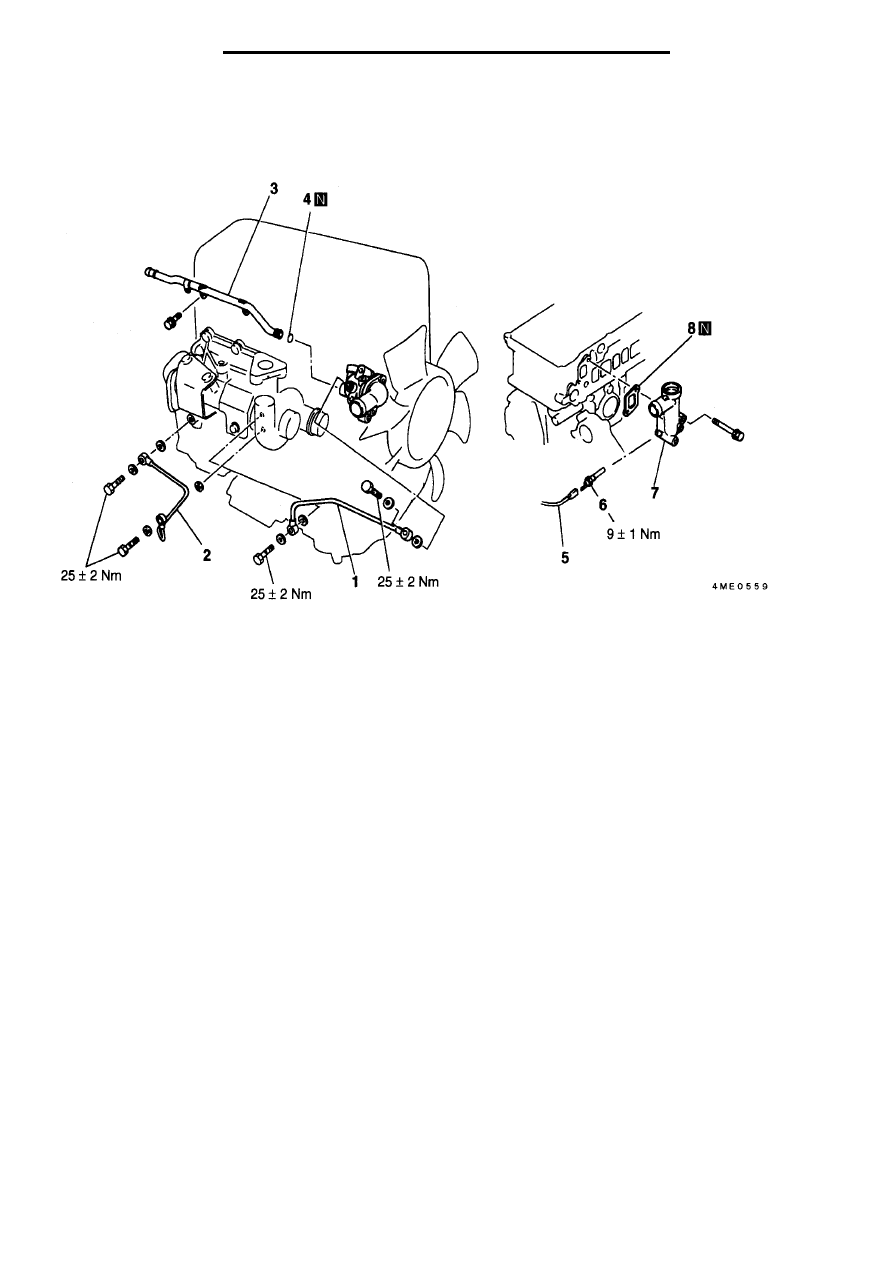

6-2. ШЛАНГИ И ТРУБКИ СИСТЕМЫ ОХЛАЖДЕНИЯ
СНЯТИЕ И УСТАНОВКА











Последовательность разборки


1. Отводящая трубка турбокомпрессора
2. Подводящая трубка турбокомпрессора
3. Отводящая трубка отопителя
4. Кольцевая прокладка
5. Проводка
6. Датчик температуры охлаждающей жидкости

двигателя (на указатель температуры охла-
ждающей жидкости)

7. Отводящая трубка системы охлаждения
8. Прокладка











102
